Raspberry Pi - 4-Kanaals Relais Module

Wanneer we vier hoogspanningsapparaten zoals pompen, ventilatoren, actuatoren, enzovoort moeten aansturen, kunnen we meerdere relaismodules gebruiken. Er is echter een eenvoudigere oplossing: een 4-kanaals relaismodule. Dit type module bestaat uit vier relais op één enkele printplaat.

Een 4-kanaals relaismodule vergeleken met 4 x 1-kanaals relaismodules:

De bedrading is eenvoudiger met de 4-kanaals relaismodule.
De 4-kanaals relaismodule neemt minder ruimte in.
De 4-kanaals relaismodule is kosteneffectiever.
De programmering is voor beide hetzelfde.

Hardware Vereist

1	×	Raspberry Pi 5
1	×	4-Kanaals Relais Module
1	×	Jumper Draden
1	×	(Aanbevolen) Schroefklem Block Shield voor Raspberry Pi
1	×	(Aanbevolen) Raspberry Pi Prototyping Basisplaat & Breadboard Kit
1	×	(Aanbevolen) HDMI-Touchscreen-Monitor voor Raspberry Pi

Of u kunt de volgende kits kopen:

1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over de 4-Kanaals Relais Module

De 4-Kanaals Relais Module Pinout

Een 4-kanaals relaismodule heeft de volgende pinnen:

Voedingspinnen voor relaisprinten

DC+: verbind deze pin met de 5V pin van de voeding
DC-: verbind deze pin met de GND pin van de voeding en ook met de GND pin van de Raspberry Pi

Signaalpinnen:

IN1: deze pin ontvangt het besturingssignaal van de Raspberry Pi om relais 1 op de module aan te sturen
IN2: deze pin ontvangt het besturingssignaal van de Raspberry Pi om relais 2 op de module aan te sturen
IN3: deze pin ontvangt het besturingssignaal van de Raspberry Pi om relais 3 op de module aan te sturen
IN4: deze pin ontvangt het besturingssignaal van de Raspberry Pi om relais 4 op de module aan te sturen

Output pinnen: NCx (normaal gesloten pin), NOx (normaal open pin), COMx (gemeenschappelijk pin),

NC1, NO1, COM1: Deze pinnen zijn verbonden met een hoogspanningsapparaat dat wordt aangestuurd door relais 1
NC2, NO2, COM2: Deze pinnen zijn verbonden met een hoogspanningsapparaat dat wordt aangestuurd door relais 2
NC3, NO3, COM3: Deze pinnen zijn verbonden met een hoogspanningsapparaat dat wordt aangestuurd door relais 3
NC4, NO4, COM4: Deze pinnen zijn verbonden met een hoogspanningsapparaat dat wordt aangestuurd door relais 4

Voor informatie over het aansluiten van een relais op hoogspanning, evenals de verschillen tussen normaal gesloten en normaal open, raadpleeg de Raspberry Pi - Releishandleiding.

De module heeft ook 4 jumpers, waarmee u voor elk relais onafhankelijk kunt kiezen tussen de low trigger en de high trigger.

Bedradingsschema

De 4-kanaals relaismodule vereist veel stroom, daarom mag deze NIET rechtstreeks worden gevoed vanaf de 5V pin van de Raspberry Pi. Gebruik in plaats daarvan een externe 5V voeding.

Daarom zijn er drie voedingen nodig:

Een 5V voedingsadapter voor de Raspberry Pi
Een 5V voedingsadapter voor de 4-kanaals relaismodule
Een voeding met hogere spanning (12VDC, 24VDC, 48VDC, 220VAC...) om de apparaten aan te sturen die door de 4-kanaals relaismodule worden bestuurd

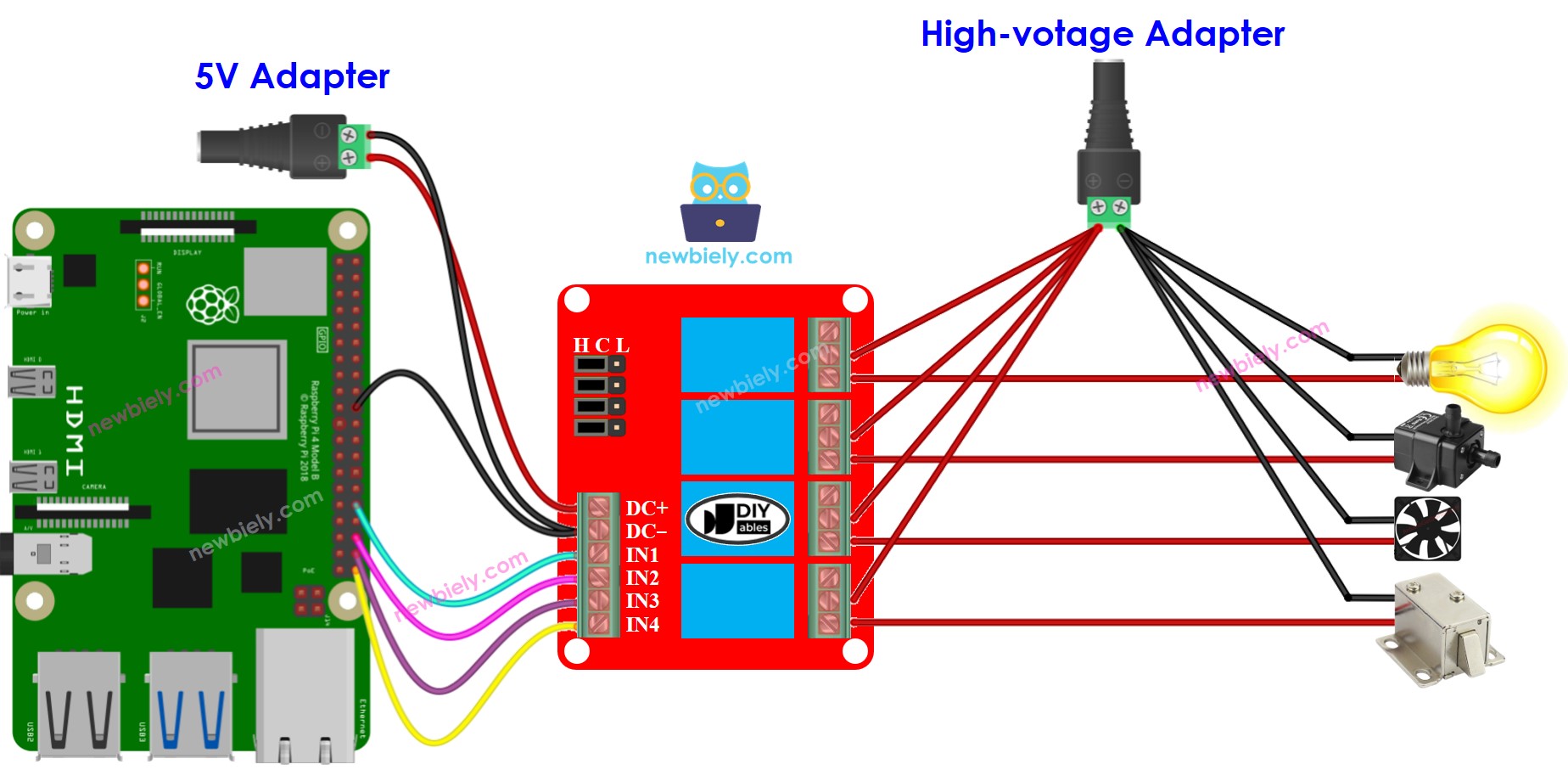

Raspberry Pi 4-kanaals relaismodule bedrading schema

This image is created using Fritzing. Click to enlarge image

※ Notiz:

Als de vier apparaten die worden bestuurd door de 4-kanaals relaismodule dezelfde spanning hebben, kan één enkele hoogspanningsvoedingsadapter voor alle apparaten worden gebruikt. Zijn de spanningen verschillend, dan moeten aparte hoogspanningsvoedingsadapters worden ingezet.

Hoe te Programmer voor de 4-Kanaals Relais Module

Stel de Raspberry Pi pin in als digitale uitgang met de functie GPIO.setup().

GPIO.setup(PIN_RELAY_1, GPIO.OUT) GPIO.setup(PIN_RELAY_2, GPIO.OUT) GPIO.setup(PIN_RELAY_3, GPIO.OUT) GPIO.setup(PIN_RELAY_4, GPIO.OUT)

Stel de status van het relais in met de functie GPIO.output().

GPIO.output(PIN_RELAY_1, GPIO.HIGH) GPIO.output(PIN_RELAY_2, GPIO.HIGH) GPIO.output(PIN_RELAY_3, GPIO.HIGH) GPIO.output(PIN_RELAY_4, GPIO.HIGH)

Raspberry Pi Code

Snelle Stappen

Zorg dat u Raspbian of een ander voor Raspberry Pi geschikt besturingssysteem op uw Pi hebt geïnstalleerd.
Zorg dat uw Raspberry Pi verbonden is met hetzelfde lokale netwerk als uw pc.
Zorg dat uw Raspberry Pi verbinding met internet heeft als u libraries moet installeren.
Als dit de eerste keer is dat u een Raspberry Pi gebruikt, bekijk dan de handleiding om de Raspberry Pi in te stellen.
Maak via SSH verbinding tussen uw pc en de Raspberry Pi via de ingebouwde SSH-client in Linux en macOS of PuTTY in Windows. Zie de handleiding voor verbinding met Raspberry Pi via SSH.
Zorg dat de RPi.GPIO library geïnstalleerd is. Zo niet, installeer deze met het volgende commando:

sudo apt-get update sudo apt-get install python3-rpi.gpio

Maak een Python scriptbestand aan met de naam 4_relay_module.py en voeg de volgende code toe:

# Deze Raspberry Pi code is ontwikkeld door newbiely.nl # Deze Raspberry Pi code wordt zonder enige beperking aan het publiek beschikbaar gesteld. # Voor volledige instructies en schema's, bezoek: # https://newbiely.nl/tutorials/raspberry-pi/raspberry-pi-4-channel-relay-module import RPi.GPIO as GPIO import time # Set the GPIO pin numbers PIN_RELAY_1 = 12 # GPIO12 PIN_RELAY_2 = 16 # GPIO16 PIN_RELAY_3 = 20 # GPIO20 PIN_RELAY_4 = 21 # GPIO21 # Set the GPIO mode to BCM GPIO.setmode(GPIO.BCM) # Setup the GPIO pins as outputs GPIO.setup(PIN_RELAY_1, GPIO.OUT) GPIO.setup(PIN_RELAY_2, GPIO.OUT) GPIO.setup(PIN_RELAY_3, GPIO.OUT) GPIO.setup(PIN_RELAY_4, GPIO.OUT) try: while True: print("Turn on all 4 relays") GPIO.output(PIN_RELAY_1, GPIO.HIGH) GPIO.output(PIN_RELAY_2, GPIO.HIGH) GPIO.output(PIN_RELAY_3, GPIO.HIGH) GPIO.output(PIN_RELAY_4, GPIO.HIGH) time.sleep(1) print("Turn off all 4 relays") GPIO.output(PIN_RELAY_1, GPIO.LOW) GPIO.output(PIN_RELAY_2, GPIO.LOW) GPIO.output(PIN_RELAY_3, GPIO.LOW) GPIO.output(PIN_RELAY_4, GPIO.LOW) time.sleep(1) except KeyboardInterrupt: # Cleanup GPIO on keyboard interrupt GPIO.cleanup()

Sla het bestand op en voer het Python script uit via de terminal met de volgende opdracht:

python3 4_relay_module.py

Luister naar het klikgeluid en kijk naar de LED-indicatoren op de relais.
Bekijk het resultaat in de Seriële Monitor.

PuTTY - Raspberry Pi

Turn on all 4 relays Turn off all 4 relays Turn on all 4 relays Turn off all 4 relays Turn on all 4 relays Turn off all 4 relays Turn on all 4 relays Turn off all 4 relays

Het script draait continu in een oneindige lus totdat u in de terminal Ctrl + C indrukt.
