Raspberry Pi - LCD

Deze tutorial legt uit hoe u een Raspberry Pi gebruikt met een LCD-display, en hoe u tekst en speciale tekens daarop kunt afdrukken.

Hardware Benodigd

1	×	Raspberry Pi 5
1	×	LCD I2C
1	×	Jumper Draden
1	×	(Aanbevolen) Schroefklem Block Shield voor Raspberry Pi
1	×	(Aanbevolen) Raspberry Pi Prototyping Basisplaat & Breadboard Kit
1	×	(Aanbevolen) HDMI-Touchscreen-Monitor voor Raspberry Pi

Of u kunt de volgende kits kopen:

1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over LCD I2C 16x2

De LCD I2C module is een alternatief voor het standaard LCD-display. Het vereenvoudigt de bedrading tussen de Raspberry Pi en het LCD. De LCD I2C module heeft ook een ingebouwde potentiometer, waarmee u het contrast van het LCD kunt instellen.

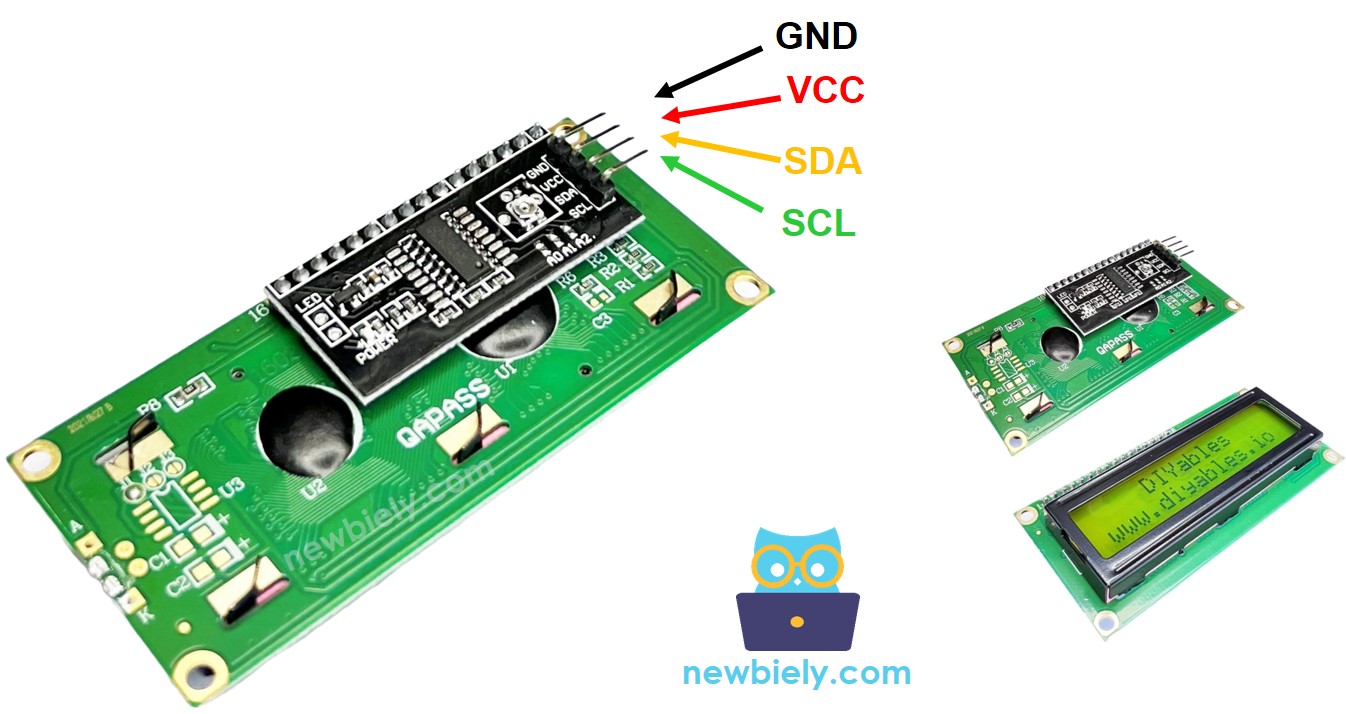

De LCD I2C Pinout

De LCD I2C moet aangesloten worden op de I2C-interface van de Raspberry Pi. Hij heeft 4 pinnen:

GND pin: Deze moet worden verbonden met GND (0V).
VCC pin: Dit is de voedingsspanning voor het LCD en moet verbonden worden met VCC (5V).
SDA pin: Dit is het I2C data signaal.
SCL pin: Dit is het I2C kloksignaal.

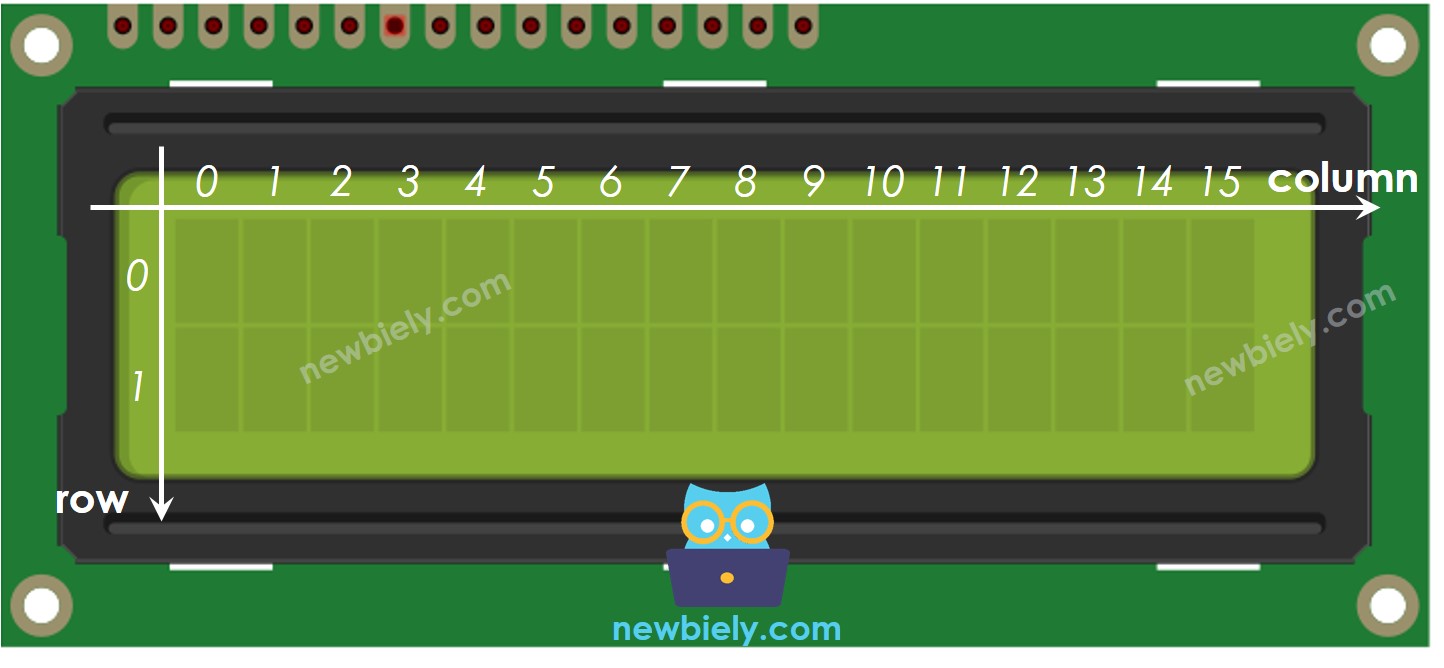

LCD Coördinaten

De LCD I2C 16x2 heeft 16 kolommen en 2 rijen, waarbij kolommen en rijen genummerd zijn vanaf 0.

Bedradingsschema

This image is created using Fritzing. Click to enlarge image

LCD I2C	Raspberry Pi
Vin	5V
GND	GND
SDA	GPIO2 (pin 3)
SCL	GPIO3 (pin 5)

Raspberry Pi Code

Snelle Stappen

Zorg dat u Raspbian of een ander Raspberry Pi-compatibel besturingssysteem hebt geïnstalleerd op uw Pi.
Zorg dat uw Raspberry Pi verbonden is met hetzelfde lokale netwerk als uw PC.
Zorg dat uw Raspberry Pi verbonden is met internet als u библиotheken moet installeren.
Als u voor het eerst een Raspberry Pi gebruikt, zie dan hoe u de Raspberry Pi instelt
Verbind uw PC via SSH met de Raspberry Pi met behulp van de ingebouwde SSH-client op Linux en macOS of PuTTY op Windows. Zie hoe uw PC via SSH verbindt met de Raspberry Pi.
Zorg dat de RPi.GPIO bibliotheek geïnstalleerd is. Zo niet, installeer die dan met het volgende commando:

sudo apt-get update sudo apt-get install python3-rpi.gpio

Voordat u het LCD I2C display gebruikt met de Raspberry Pi, moet u de I2C-interface op de Raspberry Pi inschakelen. Zie Hoe de I2C-interface inschakelen op Raspberry Pi
Installeer de LCD I2C bibliotheek door het volgende commando uit te voeren:

pip install lcddriver

Maak een Python scriptbestand lcd.py aan en voeg de volgende code toe:

# Deze Raspberry Pi code is ontwikkeld door newbiely.nl # Deze Raspberry Pi code wordt zonder enige beperking aan het publiek beschikbaar gesteld. # Voor volledige instructies en schema's, bezoek: # https://newbiely.nl/tutorials/raspberry-pi/raspberry-pi-lcd import lcddriver from time import sleep # I2C address 0x27, 16 column and 2 rows LCD = lcddriver.lcd() def display_message(line1, line2, duration): LCD.lcd_clear() LCD.lcd_display_string(line1, 1) LCD.lcd_display_string(line2, 2) sleep(duration) try: while True: display_message("Newbiely", "newbiely.com", 2) display_message("DIYables", "www.diyables.io", 2) except KeyboardInterrupt: pass finally: LCD.lcd_clear()

Sla het bestand op en voer het Python script uit met het volgende commando in de terminal:

python3 lcd.py

Controleer het LCD-display op het resultaat.

Het script draait in een oneindige lus totdat u Ctrl + C indrukt in de terminal.

Video Tutorial

We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.

Bekijk onze video-tutorial voor een visuele begeleiding bij dit project! De video biedt extra inzichten en praktische demonstraties om u stap voor stap te helpen bij het aansluiten en programmeren van het LCD-display met uw Raspberry Pi.
