Raspberry Pi - Knop - Pomp

Deze tutorial legt uit hoe u een Raspberry Pi gebruikt om een pomp enkele seconden aan te zetten wanneer een knop wordt ingedrukt en deze daarna weer uit te schakelen.

Hardware Benodigdheden

1	×	Raspberry Pi 5
1	×	Breadboard-mount Button met kap
1	×	Breadboard-Drukknopkit
1	×	Paneel-montage Drukknop (Panel-mount Push Button)
1	×	Drukknopmodule
1	×	Relay (relais)
1	×	12V Pomp
1	×	Vinyl slang
1	×	12V Voeding Adapter
1	×	DC Stroomaansluiting (DC Power Jack)
1	×	Jumperdraden (Jumper Wires)
1	×	(Aanbevolen) Schroefklem Block Shield voor Raspberry Pi
1	×	(Aanbevolen) Raspberry Pi Prototyping Basisplaat & Breadboard Kit
1	×	(Aanbevolen) HDMI-Touchscreen-Monitor voor Raspberry Pi

Of u kunt de volgende kits kopen:

1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over de Knop en Pomp

Als u niet vertrouwd bent met de pomp en knop (inclusief pinout, functionaliteit en programmering), kunnen de volgende tutorials u helpen:

Raspberry Pi - Knop tutorial
Raspberry Pi - bestuurt pomp tutorial

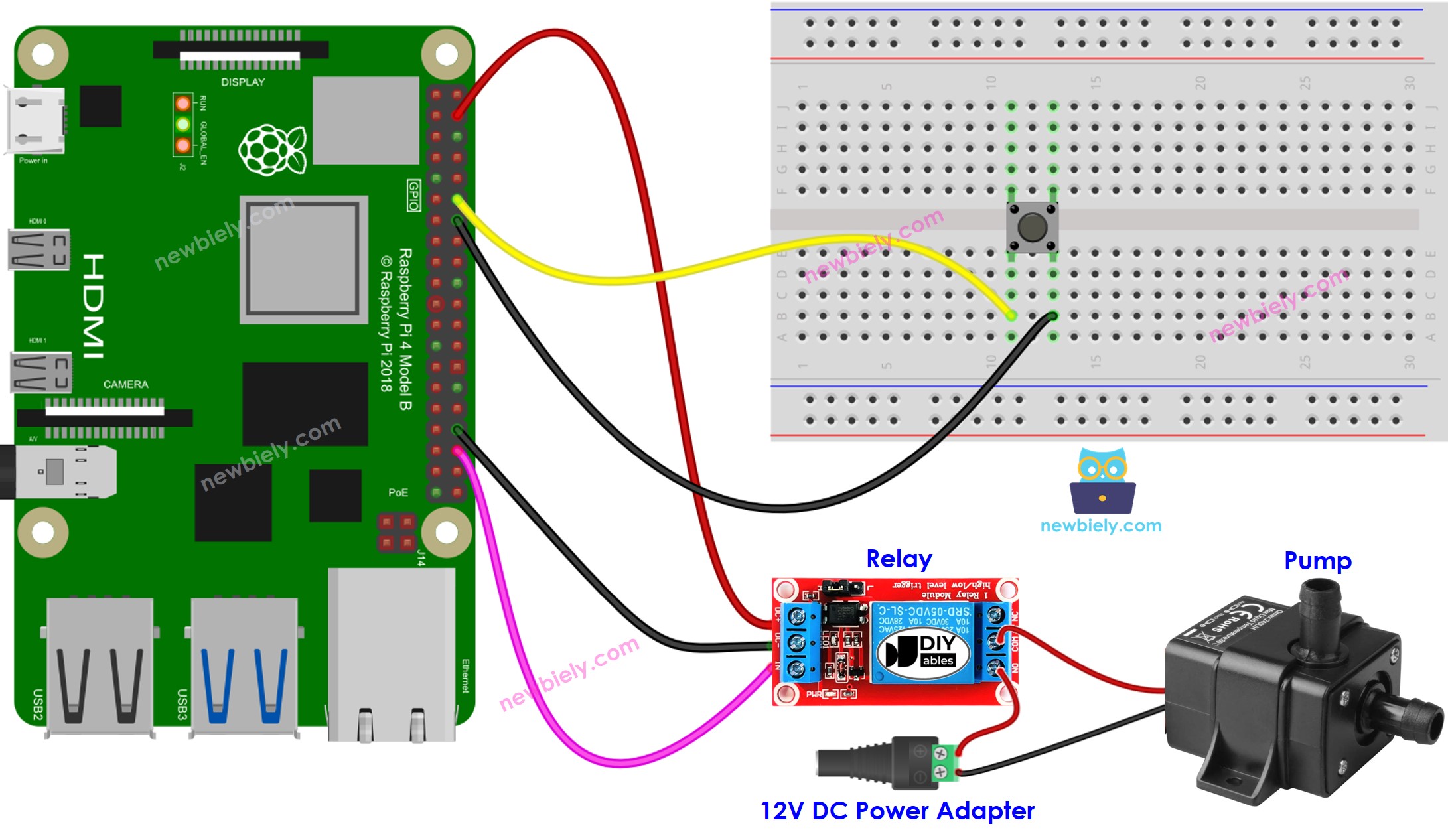

Aansluitschema

This image is created using Fritzing. Click to enlarge image

Raspberry Pi Code

Snel aan de slag

Zorg dat u Raspbian of een ander Raspberry Pi compatibel besturingssysteem op uw Pi hebt geïnstalleerd.
Zorg dat uw Raspberry Pi verbonden is met hetzelfde lokale netwerk als uw pc.
Zorg dat uw Raspberry Pi internettoegang heeft als u bepaalde libraries moet installeren.
Als dit de eerste keer is dat u een Raspberry Pi gebruikt, bekijk dan hoe u de Raspberry Pi installeert en configureert.
Verbind uw pc via SSH met de Raspberry Pi met de ingebouwde SSH-client op Linux en macOS of PuTTY op Windows. Zie hoe u uw pc via SSH met Raspberry Pi verbindt.
Zorg dat u de RPi.GPIO-library hebt geïnstalleerd. Zo niet, installeer deze dan met het volgende commando:

sudo apt-get update sudo apt-get install python3-rpi.gpio

Maak een Python-scriptbestand met de naam button_pump.py en voeg de volgende code toe:

# Deze Raspberry Pi code is ontwikkeld door newbiely.nl # Deze Raspberry Pi code wordt zonder enige beperking aan het publiek beschikbaar gesteld. # Voor volledige instructies en schema's, bezoek: # https://newbiely.nl/tutorials/raspberry-pi/raspberry-pi-button-pump import RPi.GPIO as GPIO import time BUTTON_PIN = 18 # GPIO pin connected to the button RELAY_PIN = 16 # GPIO pin controls the pump via the relay module # Set up the GPIO pins GPIO.setmode(GPIO.BCM) GPIO.setup(BUTTON_PIN, GPIO.IN, pull_up_down=GPIO.PUD_UP) GPIO.setup(RELAY_PIN, GPIO.OUT) prev_button_state = GPIO.HIGH # HIGH means the button is not pressed initially try: # Lock the door initially GPIO.output(RELAY_PIN, GPIO.HIGH) while True: button_state = GPIO.input(BUTTON_PIN) if button_state == GPIO.LOW and prev_button_state == GPIO.HIGH: # Button is pressed (LOW means pressed due to pull-up resistor) print("The button is pressed") GPIO.output(RELAY_PIN, GPIO.HIGH) # turn pump on print("The door is unlocked") time.sleep(5) # Wait for 5 seconds GPIO.output(RELAY_PIN, GPIO.LOW) # turn pump off print("The door is locked again") # Update the previous button state prev_button_state = button_state except KeyboardInterrupt: print("Exiting...") GPIO.cleanup()

Sla het bestand op en voer het script uit door het volgende commando in de terminal te typen:

python3 button_pump.py

Druk op de knop
Controleer of de pomp aanspringt

Het script draait in een oneindige lus totdat u Ctrl + C indrukt in de terminal.

Code-uitleg

Bekijk de regel-voor-regel uitleg in de commentaarregels van de broncode!

Video Tutorial

We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.

Bekijk onze video-tutorial voor een visuele begeleiding bij dit project! De video biedt extra inzichten en helpt u stap voor stap.
