Raspberry Pi - Deursensor - Relay
Deze tutorial legt uit hoe u de Raspberry Pi en een deursensor gebruikt om een relay te besturen. Door de relay aan te sluiten op een solenoïde slot, lamp, LED strip, motor of actuator..., kunnen we deze apparaten bedienen met een deursensor. We leren twee verschillende toepassingen:
Toepassing 1 - De relay wordt geactiveerd wanneer de deur open is en uitgeschakeld wanneer de deur gesloten is. De status van de relay wordt gesynchroniseerd met de status van de deursensor. In detail:
- Raspberry Pi schakelt de relay aan wanneer de deur geopend wordt.
- Raspberry Pi schakelt de relay uit wanneer de deur gesloten wordt.
Toepassing 2 - De relay wordt bij elke keer dat de deur opent omgeschakeld (getoggeld). Meer specifiek:
- Als Raspberry Pi detecteert dat de deur geopend is (de sensorstatus verandert van LOW naar HIGH), dan schakelt hij de relay AAN als deze uit staat, of UIT als deze aan staat.
- Het sluiten van de deur heeft geen effect op de status van de relay.
Hardware Benodigdheden
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over Relay en Deursensor
Als u niet bekend bent met relay en deursensor (inclusief pinout, werking en programmeren), kunnen de volgende tutorials u helpen:

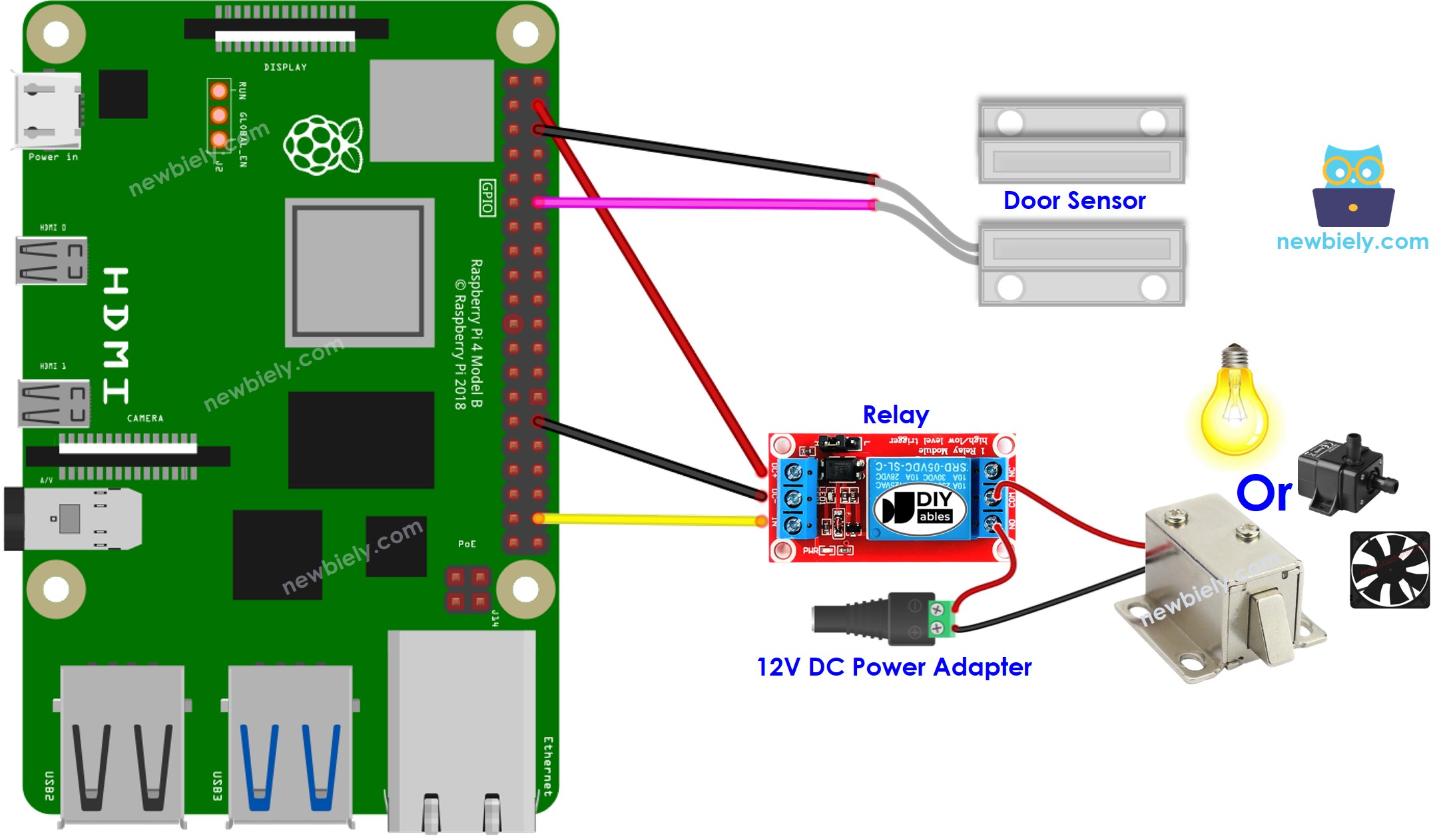

Bekabelingsdiagram
This image is created using Fritzing. Click to enlarge image
Toepassing 1 - De relay status synchroniseert met deursensor status
Snelle Stappen
- Zorg dat u Raspbian of een ander Raspberry Pi compatibel besturingssysteem op uw Pi hebt geïnstalleerd.
- Zorg dat uw Raspberry Pi verbonden is met hetzelfde lokale netwerk als uw PC.
- Zorg dat uw Raspberry Pi verbonden is met het internet als u bibliotheken moet installeren.
- Als dit de eerste keer is dat u een Raspberry Pi gebruikt, zie dan hoe u de Raspberry Pi instelt
- Verbind uw PC met de Raspberry Pi via SSH met de ingebouwde SSH client op Linux en macOS, of PuTTY op Windows. Zie hoe u uw PC via SSH verbindt met Raspberry Pi.
- Zorg dat u de RPi.GPIO library geïnstalleerd hebt. Zo niet, installeer deze dan met het volgende commando:
sudo apt-get update
sudo apt-get install python3-rpi.gpio
- Maak een Python scriptbestand door_sensor_relay.py en voeg de volgende code toe:
# Deze Raspberry Pi code is ontwikkeld door newbiely.nl
# Deze Raspberry Pi code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
# Voor volledige instructies en schema's, bezoek:
# https://newbiely.nl/tutorials/raspberry-pi/raspberry-pi-door-sensor-relay
import RPi.GPIO as GPIO
# Set the GPIO mode (BCM or BOARD)
GPIO.setmode(GPIO.BCM)
# Define the GPIO pin number to which the relay is connected
RELAY_PIN = 20
# Define the GPIO pin number to which the door sensor is connected
DOOR_SENSOR_PIN = 18
# Set up the GPIO pins
GPIO.setup(DOOR_SENSOR_PIN, GPIO.IN, pull_up_down=GPIO.PUD_UP) # Input with pull-up resistor
GPIO.setup(RELAY_PIN, GPIO.OUT) # Output
try:
while True:
door_state = GPIO.input(DOOR_SENSOR_PIN)
if door_state == GPIO.HIGH:
print("The door is open")
GPIO.output(RELAY_PIN, GPIO.HIGH) # Turn the relay on
else:
print("The door is closed")
GPIO.output(RELAY_PIN, GPIO.LOW) # Turn the relay off
except KeyboardInterrupt:
GPIO.output(RELAY_PIN, GPIO.LOW) # Turn off the relay
GPIO.cleanup()
- Sla het bestand op en voer het Python script uit met het volgende commando in de terminal:
python3 door_sensor_relay.py
- Open en sluit de deur.
- Controleer de verandering in de status van de relay. U zult zien dat de relay status synchroniseert met de status van de deursensor.
Het script draait continu in een oneindige lus totdat u Ctrl + C indrukt in de terminal.
Code Uitleg
Bekijk de regel-voor-regel uitleg in de comments van de broncode!
Toepassing 2 - Deursensor schakelt Relay aan/uit (toggle)
Snelle Stappen
- Maak een Python scriptbestand door_toggle_relay.py en voeg de volgende code toe:
# Deze Raspberry Pi code is ontwikkeld door newbiely.nl
# Deze Raspberry Pi code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
# Voor volledige instructies en schema's, bezoek:
# https://newbiely.nl/tutorials/raspberry-pi/raspberry-pi-door-sensor-relay
import RPi.GPIO as GPIO
import time
# Constants won't change
DOOR_SENSOR_PIN = 18 # The number of the door sensor pin
RELAY_PIN = 20 # The number of the relay pin
# Variables will change
relay_state = GPIO.LOW # The current state of the relay
prev_door_state = GPIO.LOW # The previous state of the door sensor
door_state = GPIO.LOW # The current state of the door sensor
# Set up GPIO
GPIO.setmode(GPIO.BCM) # Use BCM GPIO numbering
GPIO.setup(RELAY_PIN, GPIO.OUT) # Initialize the relay pin as an output
GPIO.setup(DOOR_SENSOR_PIN, GPIO.IN, pull_up_down=GPIO.PUD_UP) # Initialize the door sensor pin as a pull-up input
try:
while True:
# Read the state of the door sensor value
prev_door_state = door_state # Save the last state
door_state = GPIO.input(DOOR_SENSOR_PIN) # Read new state
if prev_door_state == GPIO.LOW and door_state == GPIO.HIGH:
time.sleep(0.1) # 100 milliseconds debounce time
print("The door is closed")
# Toggle the state of the relay
if relay_state == GPIO.LOW:
relay_state = GPIO.HIGH
else:
relay_state = GPIO.LOW
# Control relay according to the toggled state
GPIO.output(RELAY_PIN, relay_state)
except KeyboardInterrupt:
# Clean up GPIO on program exit
GPIO.cleanup()
- Sla het bestand op en voer het Python script uit met het volgende commando in de terminal:
python3 door_toggle_relay.py
- Open en sluit de deur meerdere keren.
- Bekijk de verandering in de status van de relay. U ziet dat de relay één keer aan of uit gaat telkens wanneer u de deur opent.
