Arduino Nano - 74HC595 4-cijferig 7-segment Display
Deze handleiding leert u hoe u een Arduino Nano gebruikt om een 74HC595 4-cijferig 7-segment display module aan te sturen. In detail leert u:
- Hoe u een Arduino Nano aansluit op een 74HC595 4-cijferig 7-segment display module
- Hoe u de Arduino Nano programmeert om gehele getallen te tonen op een 74HC595 4-cijferig 7-segment display module
- Hoe u de Arduino Nano programmeert om drijvende komma (float) getallen weer te geven op een 74HC595 4-cijferig 7-segment display module
- Hoe u de Arduino Nano programmeert om cijfers en karakters weer te geven op een 74HC595 4-cijferig 7-segment display module
Deze handleiding maakt gebruik van een 4-punts 4-cijferig 7-segment display module die drijvende komma waarden kan weergeven. Als u een dubbele punt als scheidingsteken wilt tonen, raadpleeg dan de TM1637 4-cijferig 7-segment Display Module
Hardware Benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over 74HC595 4-cijferig 7-segment Display
Een ideale module voor het tonen van temperatuur of andere drijvende komma waarden is het 74HC595 4-cijferig 7-segment display. Deze module bevat doorgaans vier 7-segment LEDs, vier puntvormige LEDs en twee 74HC595 drivers per cijfer.
Pinout
De 74HC595 4-cijferig 7-segment display module heeft 5 pinnen:
- SCLK pin: een klok (clock) ingangspin. Verbind met een digitale pin op de Arduino Nano.
- RCLK pin: een klok (clock) ingangspin. Verbind met een digitale pin op de Arduino Nano.
- DIO pin: een Data invoer/uitvoer (Data I/O) pin. Verbind met een digitale pin op de Arduino Nano.
- VCC pin: levert voedingsspanning aan de module. Verbind met een 3,3V tot 5V voeding.
- GND pin: aarde (ground) pin.

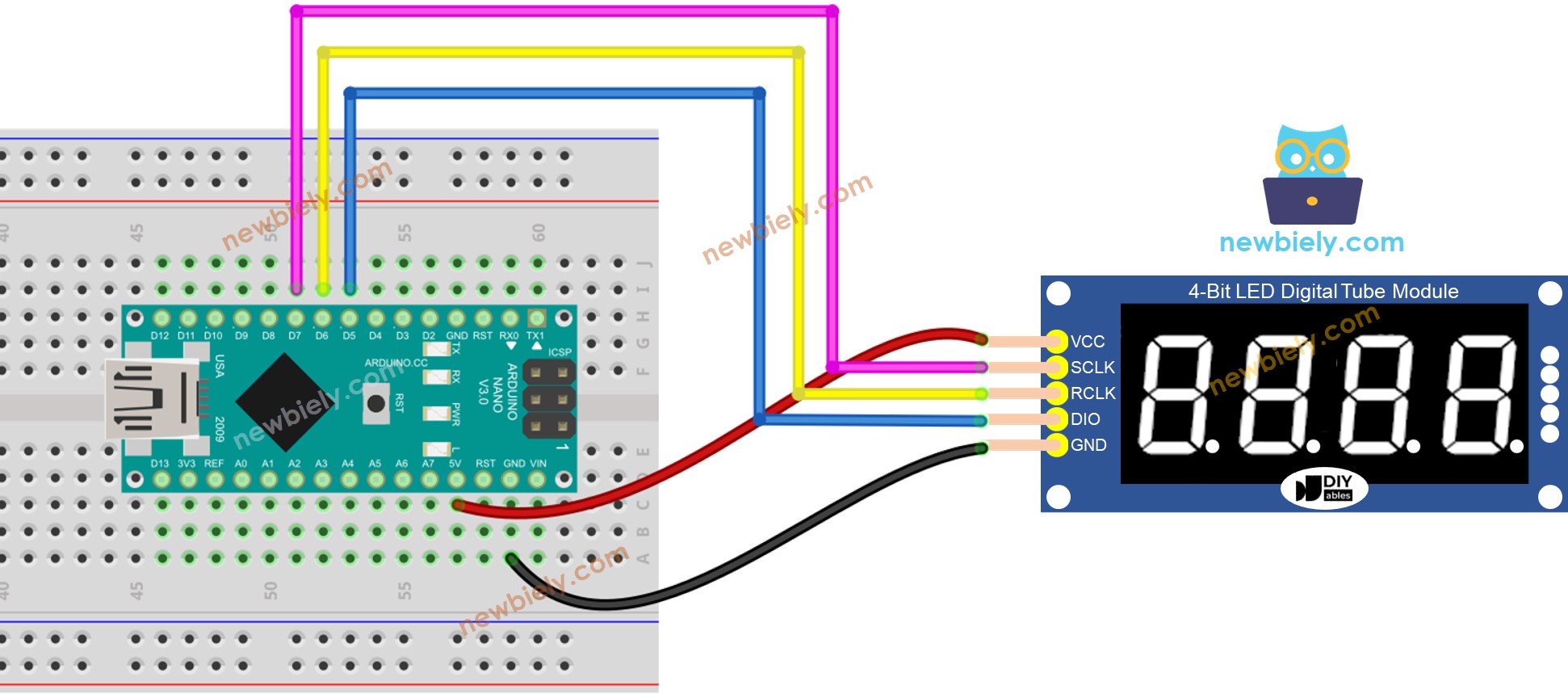

Bedradingsschema
De onderstaande tabel toont de bedrading tussen Arduino Nano-pinnen en de 74HC595 4-cijferig 7-segment display pins:
| Arduino Nano | 74HC595 7-segment display |
|---|---|
| 5V | 5V |
| 7 | SCLK |
| 6 | RCLK |
| 5 | DIO |
Als u andere pinnen gebruikt, zorg er dan voor dat u de pin-nummers in de code aanpast.
This image is created using Fritzing. Click to enlarge image
Bibliotheek Installatie
Om eenvoudig te programmeren voor het 74HC595 4-cijferig 7-segment display, dient u de DIYables_4Digit7Segment_74HC595 bibliotheek van DIYables.io te installeren. Volg onderstaande stappen om de bibliotheek te installeren:
- Klik op het Libraries icoon in de linker zijbalk van de Arduino IDE.
- Zoek op “DIYables_4Digit7Segment_74HC595”, en vind vervolgens de DIYables_4Digit7Segment_74HC595 bibliotheek van DIYables.io
- Klik op de Installeren knop.
U kunt de bibliotheek ook bekijken op Github
Hoe te programmeren voor 74HC595 4-cijferig 7-segment met Arduino Nano
- Voeg de bibliotheek toe
#include <DIYables_4Digit7Segment_74HC595.h>
- Definieer de Arduino Nano pinnen die verbonden zijn met SCLK, RCLK en DIO van het display module. Bijvoorbeeld pin D7, D6 en D5
#define SCLK 7 // De Arduino Nano pin verbonden met SCLK
#define RCLK 6 // De Arduino Nano pin verbonden met RCLK
#define DIO 5 // De Arduino Nano pin verbonden met DIO
- Maak een display object aan van het type DIYables_4Digit7Segment_74HC595
DIYables_4Digit7Segment_74HC595 display = DIYables_4Digit7Segment_74HC595(CLK, DIO);
- U kunt gehele getallen weergeven met de optie voor voorloopnullen (zero-padding), inclusief negatieve getallen:
display.printInt(-13, false); // u kunt waarden tonen van -999 tot 9999
- U kunt drijvende komma (float) getallen tonen met kiesbare decimalen en zero-padding, inclusief negatieve getallen:
display.printFloat(-9.2, 1, false);
- U kunt ook getallen, decimalen en karakters cijfer voor cijfer weergeven met lagere-niveau functies:
// display 9.3°C
display.clear();
display.setNumber(1, 9); // zet 9 op het 1e cijfer
display.setDot(1); // zet punt op het 1e cijfer
display.setNumber(2, 3); // zet 3 op het 2e cijfer
display.setChar(3, SegChars::DEGREE); // zet ° op het 3e cijfer
display.setChar(4, SegChars::C); // zet C op het 4e cijfer
display.show(); // toon op het display
- Omdat het 74HC595 4-cijferig 7-segment module multiplexing gebruikt om individuele segmenten en LEDs aan te sturen, MOET de Arduino Nano code:
- display.show() functie aanroepen in de hoofdloop (main loop)
- NIET de delay() functie gebruiken in de hoofdloop
Meer details vindt u in de bibliotheekreferentie
Arduino Nano Code - Integer Weergave
#include <DIYables_4Digit7Segment_74HC595.h> // DIYables_4Digit7Segment_74HC595 library
#define SCLK 7 // The Arduino Nano pin connected to SCLK
#define RCLK 6 // The Arduino Nano pin connected to RCLK
#define DIO 5 // The Arduino Nano pin connected to DIO
DIYables_4Digit7Segment_74HC595 display(SCLK, RCLK, DIO);
void setup() {
Serial.begin(9600);
display.printInt(-13, false); // you can display a value from -999 to 9999
//display.printInt(-132, false);
//display.printInt(9132, false);
//display.printInt(132, false);
//display.printInt(32, false);
//display.printInt(2, false);
//display.printInt(2, true);
}
void loop() {
display.loop(); // MUST call the display.loop() function in loop()
// DO SOMETHING HERE
// NOTE: do NOT use the delay() function in loop because it affects to the multiplexing
}
Snelle Stappen
- Verbind uw Arduino Nano met een computer via een USB-kabel.
- Start de Arduino IDE, selecteer het juiste board en de juiste poort.
- Kopieer bovenstaande code en open deze in de Arduino Nano IDE
- Klik op de Upload knop in de Arduino Nano IDE om de code te uploaden naar de Arduino Nano
- Bekijk de status op het 7-segment display
Arduino Nano Code - Float Weergave
#include <DIYables_4Digit7Segment_74HC595.h> // DIYables_4Digit7Segment_74HC595 library
#define SCLK 7 // The Arduino Nano pin connected to SCLK
#define RCLK 6 // The Arduino Nano pin connected to RCLK
#define DIO 5 // The Arduino Nano pin connected to DIO
DIYables_4Digit7Segment_74HC595 display(SCLK, RCLK, DIO);
void setup() {
Serial.begin(9600);
display.printFloat(-9.2, 1, false);
//display.printFloat(-92.4, 1, false);
//display.printFloat(-9.24, 2, false);
//display.printFloat(192.4, 1, false);
//display.printFloat(19.24, 2, false);
//display.printFloat(1.924, 3, false);
}
void loop() {
display.loop(); // MUST call the display.loop() function in loop()
// DO SOMETHING HERE
// NOTE: do NOT use the delay() function in loop because it affects to the multiplexing
}
Arduino Nano Code - Temperatuur Weergave
#include <DIYables_4Digit7Segment_74HC595.h> // DIYables_4Digit7Segment_74HC595 library
#define SCLK 7 // The Arduino Nano pin connected to SCLK
#define RCLK 6 // The Arduino Nano pin connected to RCLK
#define DIO 5 // The Arduino Nano pin connected to DIO
DIYables_4Digit7Segment_74HC595 display(SCLK, RCLK, DIO);
void setup() {
Serial.begin(9600);
// display 9.3°C by controlling digit by digit
display.clear();
display.setNumber(1, 9); // set 9 at the 1st digit
display.setDot(1); // set . at the 1st digit
display.setNumber(2, 3); // set 3 at the 2nd digit
display.setChar(3, SegChars::DEGREE); // set ° at the 3rd digit
display.setChar(4, SegChars::C); // set C at the 3rd digit
display.show(); // show on the display
}
void loop() {
display.loop(); // MUST call the display.loop() function in loop()
// DO SOMETHING HERE
// NOTE: do NOT use the delay() function in loop because it affects to the multiplexing
}
