Arduino Nano - Ultrasone Sensor - OLED
Deze handleiding legt uit hoe u met Arduino Nano de afstand van een ultrasone sensor kunt meten en deze weergeven op een OLED-display.
Hardware Benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over OLED en Ultrasone Sensor
Als u niet bekend bent met OLED en Ultrasone Sensor (inclusief pinout, functionaliteit en programmeren), kunnen de volgende tutorials u van de benodigde informatie voorzien:
- Arduino Nano - OLED tutorial
- Arduino Nano - Ultrasone Sensor tutorial

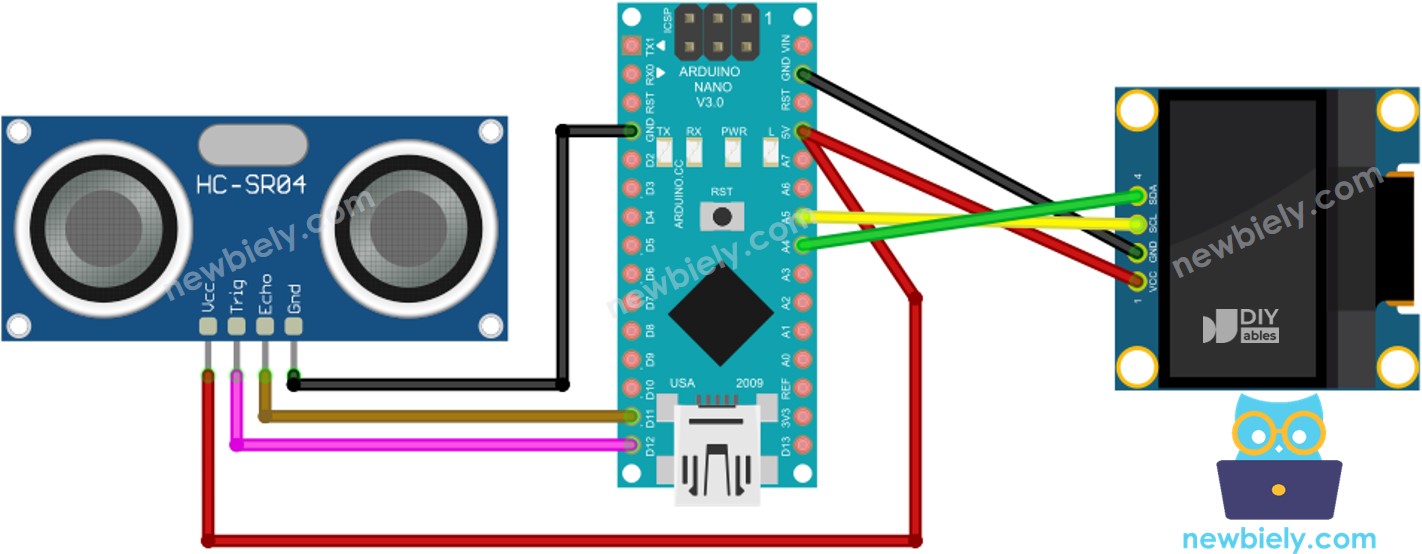

Bedradingsschema
This image is created using Fritzing. Click to enlarge image
Arduino Nano Code - Ultrasone Sensor - OLED
/*
* Deze Arduino Nano code is ontwikkeld door newbiely.nl
* Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino-nano/arduino-nano-ultrasonic-sensor-oled
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define TRIG_PIN 12 // The Arduino Nano pin connected to TRIG pin of ultrasonic sensor
#define ECHO_PIN 11 // The Arduino Nano pin connected to ECHO pin of ultrasonic sensor
#define OLED_WIDTH 128 // OLED display width, in pixels
#define OLED_HEIGHT 64 // OLED display height, in pixels
Adafruit_SSD1306 oled(OLED_WIDTH, OLED_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C
String distance_str;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(2); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
distance_str.reserve(10); // to avoid fragmenting memory when using String
}
void loop() {
// Produce a 10-microsecond pulse to the TRIG pin.
digitalWrite(TRIG_PIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW);
// Measure the pulse duration from the ECHO pin
long duration_us = pulseIn(ECHO_PIN, HIGH);
// calculate the distance
float distance_cm = 0.017 * duration_us;
// print the value to Serial Monitor
Serial.print("distance: ");
Serial.print(distance_cm);
Serial.println(" cm");
distance_str = String(distance_cm, 2); // two decimal places
distance_str += " cm";
Serial.println(distance_str); // print the temperature in Celsius to Serial Monitor
oled_display_center(distance_str); // display temperature on OLED
}
void oled_display_center(String text) {
int16_t x1;
int16_t y1;
uint16_t width;
uint16_t height;
oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height);
// center the display both horizontally and vertically
oled.clearDisplay(); // clear display
oled.setCursor((OLED_WIDTH - width) / 2, (OLED_HEIGHT - height) / 2);
oled.println(text); // text to display
oled.display();
}
Snelle Stappen
- Klik op het Libraries icoon in de linkerzijbalk van de Arduino IDE.
- Zoek naar “SSD1306” en vind de SSD1306 bibliotheek van Adafruit.
- Druk op de Installeren knop om de installatie te voltooien.
- U wordt gevraagd om aanvullende bibliotheekafhankelijkheden te installeren.
- Om ze allemaal in één keer te installeren, klikt u op de Alles installeren knop.
- Kopieer de code en open deze met de Arduino IDE.
- Klik op de Uploaden knop in de Arduino IDE om de code te compileren en naar de Arduino Nano te uploaden.
- Beweeg uw hand voor de sensor.
- Controleer het resultaat op het OLED-display en in de Serial Monitor.
※ Notiz:
Deze code centreert de tekst horizontaal en verticaal op een OLED-display. Voor meer informatie, zie How to vertical/horizontal center on OLED.
