Arduino Nano - Variabele schrijven naar SD-kaart
Deze tutorial legt uit hoe u verschillende typen variabelen naar een Micro SD-kaart schrijft met Arduino Nano. We gaan specifiek in op:
- Het schrijven van een string variabele naar een Micro SD-kaart met Arduino Nano
- Het schrijven van een int variabele naar een Micro SD-kaart met Arduino Nano
- Het schrijven van een float variabele naar een Micro SD-kaart met Arduino Nano
- Het schrijven van een char array variabele naar een Micro SD-kaart met Arduino Nano
- Het schrijven van een byte array variabele naar een Micro SD-kaart met Arduino Nano
- Het schrijven van een variabele als key-value paar naar een Micro SD-kaart met Arduino Nano
Voor instructies over het uitlezen van key-value paren van de Micro SD-kaart en het omzetten naar int, float of string, verwijzen wij u naar Arduino Nano - Read Config from SD Card. Bekijk deze tutorial voor uitleg over het lezen en converteren van configuraties vanaf de Micro SD-kaart.
Hardware Vereist
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over Micro SD-kaartmodule
Als u niet bekend bent met de Micro SD-kaartmodule, inclusief de pinout, werking en hoe u deze programmeert, kunt u meer informatie vinden in de tutorial Arduino Nano - Micro SD Card.
Bedradingsschema
- U kunt mannelijke-naar-vrouwelijke jumperdraden gebruiken om de micro SD-kaartmodule te verbinden met de Arduino Nano
This image is created using Fritzing. Click to enlarge image

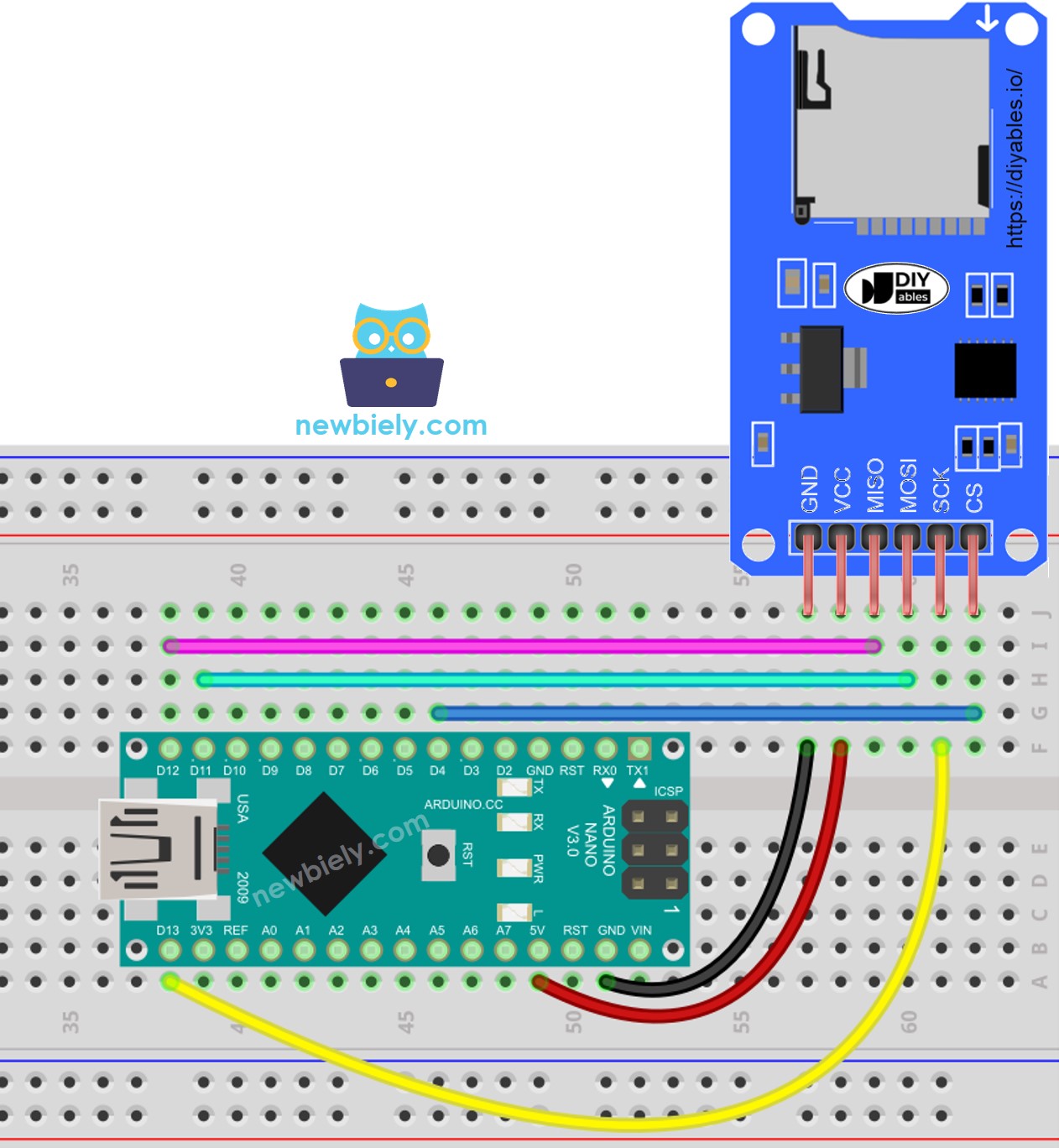

- Of u plugt de micro SD-kaartmodule in een breadboard (experimenteerprint) en gebruikt dan mannelijke-naar-mannelijke jumperdraden
This image is created using Fritzing. Click to enlarge image
Arduino Nano - Hoe schrijft u een variabele naar een bestand op Micro SD-kaart
De volgende code:
- Slaat een geheel getal (integer) op in een Micro SD-kaart
- Slaat een kommagetal (float) op in een Micro SD-kaart
- Slaat een string op in een Micro SD-kaart
- Slaat een karakter array op in een Micro SD-kaart
- Slaat een byte array op in een Micro SD-kaart
/*
* Deze Arduino Nano code is ontwikkeld door newbiely.nl
* Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino-nano/arduino-nano-write-variable-to-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS 4
File myFile;
int myInt = -52;
float myFloat = -12.7;
String myString = "HELLO";
char myCharArray[] = "ArduinoGetStarted.com";
byte myByteArray[] = {'1', '2', '3', '4', '5'};
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
while (1); // don't do anything more:
}
Serial.println(F("SD CARD INITIALIZED."));
Serial.println(F("--------------------"));
SD.remove("arduino.txt"); // delete the file if existed
// create new file by opening file for writing
myFile = SD.open("arduino.txt", FILE_WRITE);
if (myFile) {
myFile.println(myInt); // write int variable to SD card in line
myFile.println(myFloat); // write float variable to SD card in line
myFile.println(myString); // write String variable to SD card in line
myFile.println(myCharArray); // write char array to SD card in line
myFile.write(myByteArray, 5);
myFile.write("\n"); // new line
for (int i = 0; i < 5; i++) {
myFile.write(myByteArray[i]); // new line
if (i < 4)
myFile.write(","); // comma
}
myFile.write("\n"); // new line
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file arduino.txt"));
}
// open file for reading
myFile = SD.open("arduino.txt", FILE_READ);
if (myFile) {
while (myFile.available()) {
char ch = myFile.read(); // read characters one by one from Micro SD Card
Serial.print(ch); // print the character to Serial Monitor
}
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file arduino.txt"));
}
}
void loop() {
}
Snelle Stappen
- Zorg ervoor dat de Micro SD-kaart geformatteerd is als FAT16 of FAT32 (instructies hiervoor kunt u op Google vinden).
- Kopieer de code en open deze in de Arduino IDE.
- Druk op de Upload-knop in de Arduino IDE om de code naar de Arduino Nano te uploaden.
- Bekijk vervolgens het resultaat in de Serial Monitor.
COM6
SD CARD INITIALIZED.
--------------------
-52
-12.70
HELLO
ArduinoGetStarted.com
12345
1,2,3,4,5
Autoscroll
Clear output
9600 baud
Newline
- Verwijder de Micro SD-kaart uit de Micro SD-kaartmodule.
- Plaats de Micro SD-kaart in een USB SD-kaartlezer.
- Sluit de USB SD-kaartlezer aan op de pc.

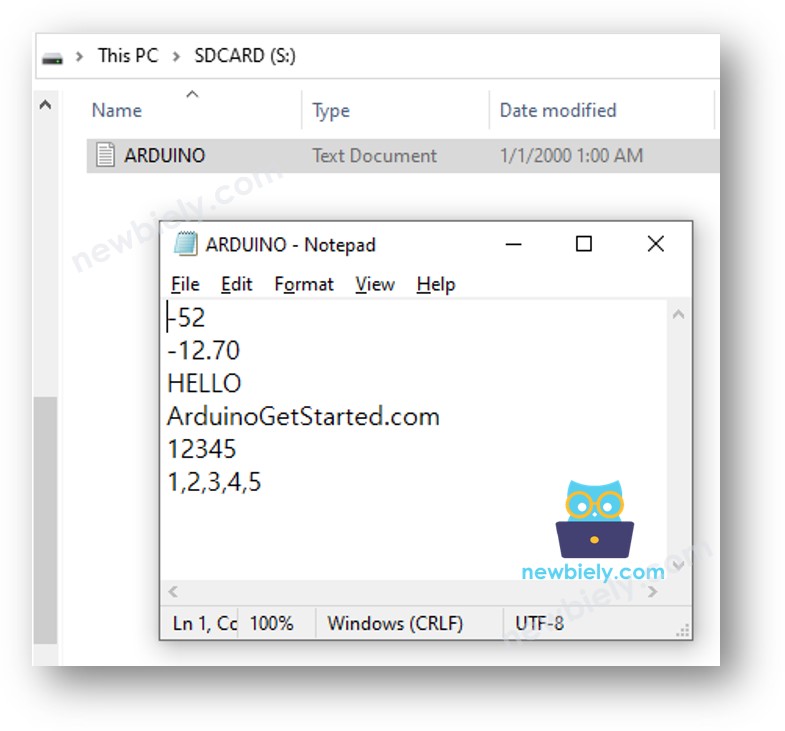

- Open het bestand arduino-nano.txt op uw pc; het ziet er als volgt uit.
Arduino Nano - Hoe schrijft u een key-value naar een bestand op Micro SD-kaart
/*
* Deze Arduino Nano code is ontwikkeld door newbiely.nl
* Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino-nano/arduino-nano-write-variable-to-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS 4
File myFile;
int myInt = -52;
float myFloat = -12.7;
String myString = "HELLO";
char myCharArray[] = "ArduinoGetStarted.com";
byte myByteArray[] = {'1', '2', '3', '4', '5'};
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
while (1); // don't do anything more:
}
Serial.println(F("SD CARD INITIALIZED."));
Serial.println(F("--------------------"));
SD.remove("arduino.txt"); // delete the file if existed
// create new file by opening file for writing
myFile = SD.open("arduino.txt", FILE_WRITE);
if (myFile) {
myFile.print("myInt="); // write key to SD card
myFile.println(myInt); // write int variable to SD card in line
myFile.print("myFloat="); // write key to SD card
myFile.println(myFloat); // write float variable to SD card in line
myFile.print("myString="); // write key to SD card
myFile.println(myString); // write String variable to SD card in line
myFile.print("myCharArray="); // write key to SD card
myFile.println(myCharArray); // write char array to SD card in line
myFile.print("myByteArray="); // write key to SD card
myFile.write(myByteArray, 5);
myFile.write("\n"); // new line
myFile.print("myByteArray2="); // write key to SD card
for (int i = 0; i < 5; i++) {
myFile.write(myByteArray[i]); // new line
if (i < 4)
myFile.write(","); // comma
}
myFile.write("\n"); // new line
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file arduino.txt"));
}
// open file for reading
myFile = SD.open("arduino.txt", FILE_READ);
if (myFile) {
while (myFile.available()) {
char ch = myFile.read(); // read characters one by one from Micro SD Card
Serial.print(ch); // print the character to Serial Monitor
}
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file arduino.txt"));
}
}
void loop() {
}
Snelle Stappen
- Kopieer de code en open deze in de Arduino IDE.
- Klik op de Upload-knop in de Arduino IDE om de code naar de Arduino Nano te sturen.
- Bekijk het resultaat in de Serial Monitor.
COM6
SD CARD INITIALIZED.
--------------------
myInt=-52
myFloat=-12.70
myString=HELLO
myCharArray=ArduinoGetStarted.com
myByteArray=12345
myByteArray2=1,2,3,4,5
Autoscroll
Clear output
9600 baud
Newline
- Verwijder de Micro SD-kaart uit de Micro SD-kaartmodule.
- Plaats de Micro SD-kaart in een USB SD-kaartlezer.
- Steek de USB SD-kaartlezer in de pc.

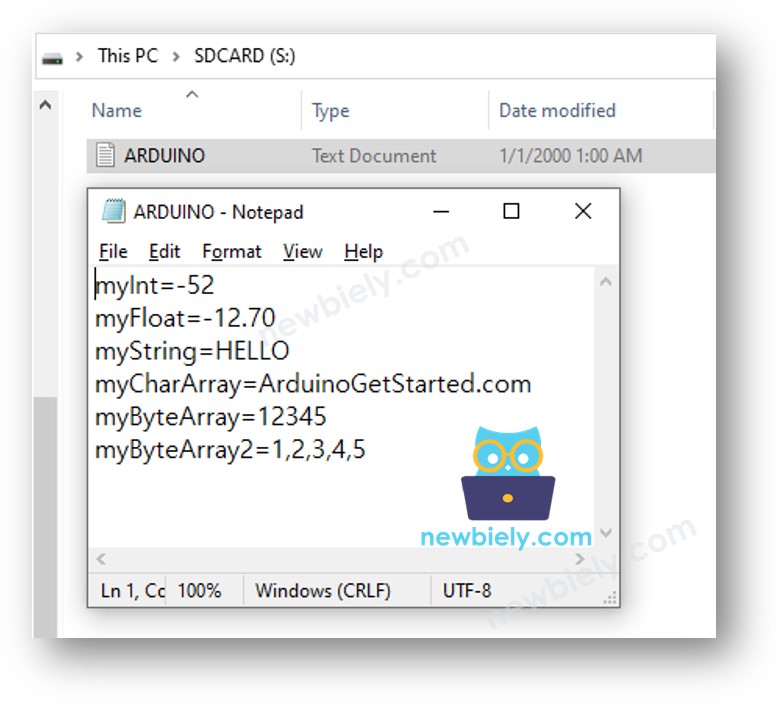

- Open het bestand arduino-nano.txt op uw computer, het ziet er als volgt uit:
