Arduino Nano - Elektromagnetisch Slot

Deze handleiding legt uit hoe u de Arduino Nano gebruikt om een elektromagnetisch slot te besturen, dat ook bekend staat als magneetslot, maglock of EM lock.

Een alternatief voor het elektromagnetische slot is het solenoïdeslot. Voor meer informatie kunt u de Arduino Nano - Solenoid Lock tutorial raadplegen.

Hardware Benodigd

1	×	Official Arduino Nano
1	×	Alternatief: DIYables ATMEGA328P Nano Development Board
1	×	USB A naar Mini-B USB kabel
1	×	Elektromagnetisch Slot
1	×	Relais
1	×	12V Voedingsadapter
1	×	DC Voedingsconnector
1	×	(Aanbevolen) Schroefklem Uitbreidingsboard voor Arduino Nano
1	×	(Aanbevolen) Breakout Uitbreidingsboard voor Arduino Nano
1	×	(Aanbevolen) Stromsplitter voor Arduino Nano

Of u kunt de volgende kits kopen:

1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over het Elektromagnetisch Slot

Het elektromagnetisch slot is een populaire keuze voor het vergrendelen van deuren. Het wordt vaak gebruikt in combinatie met een schakelaar, vingerafdruklezer, RFID/NFC-lezer, keypad of een pc/mobiele applicatie om de toegang tot deuren, poorten en andere toegangscontrolepunten te regelen.

De Pinout van het Elektromagnetisch Slot

Een elektromagnetisch slot bestaat uit twee onderdelen:

Een elektromagneet, met twee aansluitpinnen
Een armatuurplaat

Hoe Het Werkt

Wanneer de elektromagneet wordt gevoed, genereert een stroom die erdoorheen loopt een magnetisch veld waardoor de armatuurplaat wordt aangetrokken tot de elektromagneet. Dit veroorzaakt het vergrendelingsmechanisme.
Wanneer de elektromagneet NIET wordt gevoed, is er geen magnetisch veld en wordt de armatuurplaat niet aangetrokken, zodat het slot wordt ontgrendeld.

※ Notiz:

Het elektromagnetisch slot vereist doorgaans een voeding van 12V, 24V of 48V, dus het KAN NIET rechtstreeks op een Arduino Nano pin worden aangesloten. Er moet een relais worden gebruikt om het slot op de pin aan te sluiten.

Wanneer we het elektromagnetisch slot verbinden met een relais (in normaal open modus):

Wanneer het relais niet geactiveerd is, is de deur ontgrendeld
Wanneer het relais wordt geactiveerd, is de deur vergrendeld

Door de Arduino Nano te verbinden met een relais kunnen we deze programmeren om het elektromagnetisch slot te besturen. Voor meer informatie kunt u de Arduino Nano - Relay tutorial bekijken.

Voor installatie dient de armatuurplaat aan de deur/het raam (het beweegbare gedeelte) te worden bevestigd, terwijl de elektromagneet aan het deurkozijn (het vaste gedeelte) wordt vastgemaakt. De twee onderdelen komen in contact wanneer de deur gesloten is.

Bedradingsschema

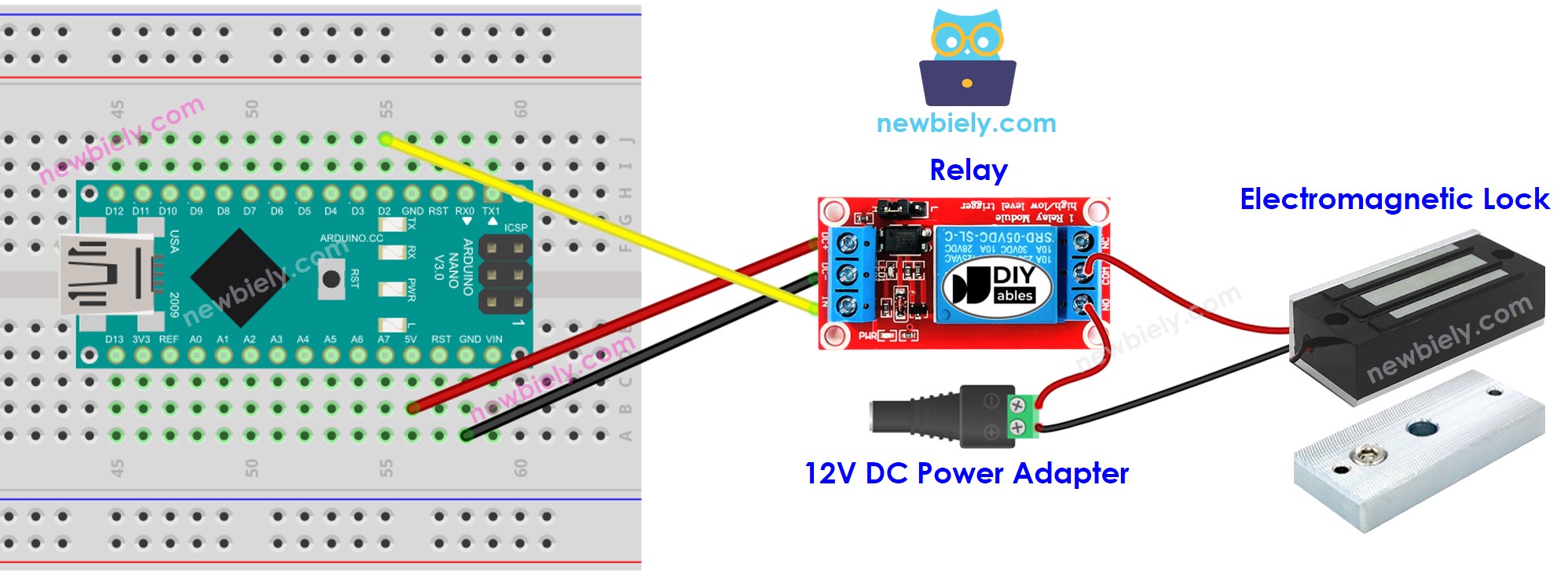

This image is created using Fritzing. Click to enlarge image

Arduino Nano Code voor het Besturen van het EM Slot

De onderstaande code zorgt ervoor dat de deur elke 5 seconden wordt vergrendeld en ontgrendeld.

/* * Deze Arduino Nano code is ontwikkeld door newbiely.nl * Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-nano/arduino-nano-electromagnetic-lock */ #define RELAY_PIN 2 // The Arduino Nano pin connected to the IN pin of relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // lock the door delay(5000); digitalWrite(RELAY_PIN, LOW); // unlock the door delay(5000); }

Snelle Stappen

Kopieer de bovenstaande code en open deze in de Arduino IDE.
Klik op de Upload-knop in de Arduino IDE om de code te compileren en naar de Arduino Nano te uploaden.
Plaats de armatuurplaat dicht bij de elektromagneet.
Controleer de aantrekkingskracht tussen de armatuurplaat en de elektromagneet.
