Arduino Nano - DIP Schakelaar

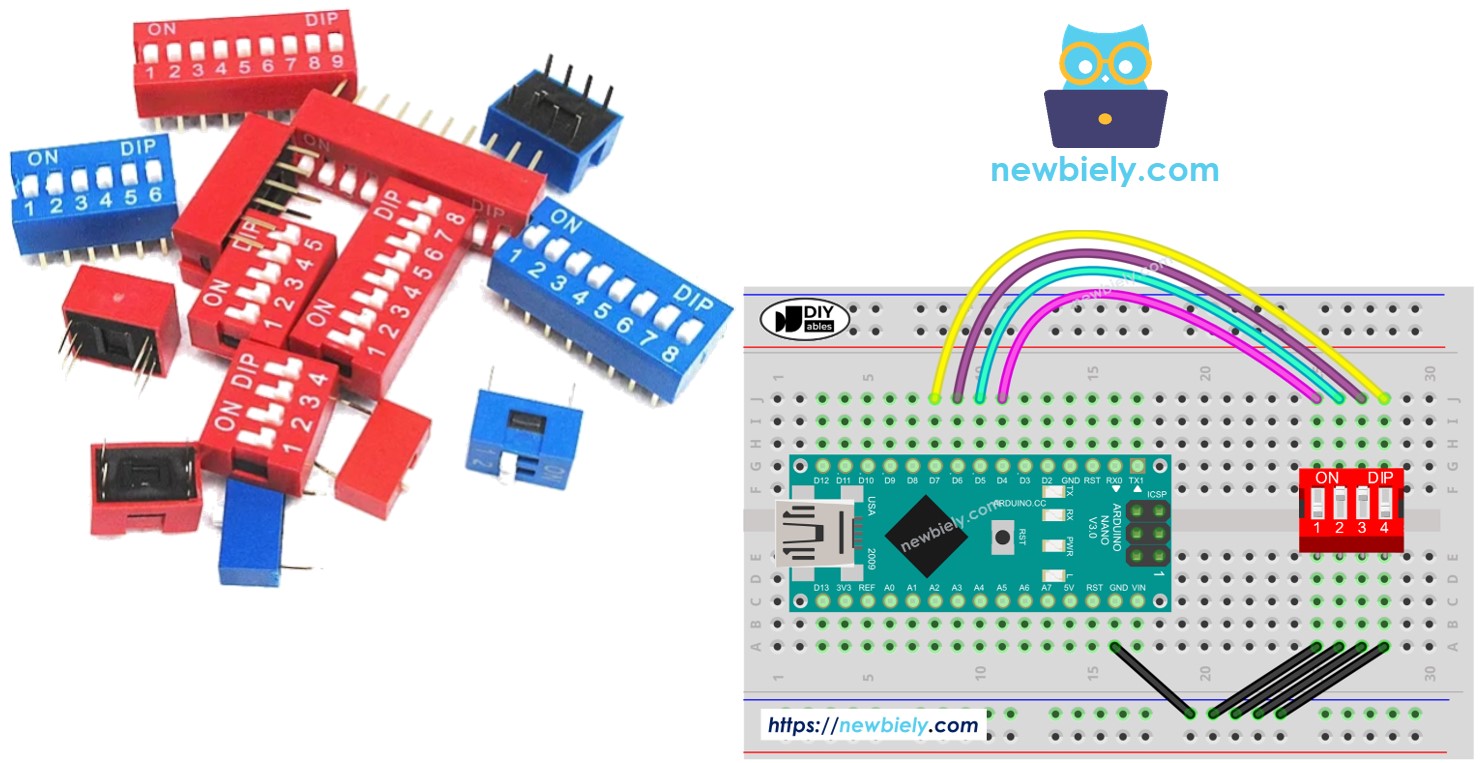

Dual In-line Package (DIP) schakelaars worden vaak gebruikt in de elektronicawereld voor configuratietaken, zoals het instellen van apparaatadressen, communicatie-instellingen, beveiligingscodes, werkingsmodi en meer. In deze tutorial bespreken we hoe u een DIP schakelaar kunt gebruiken met de Arduino Nano. Specifiek behandelen we:

Begrijpen wat een DIP schakelaar is en hoe deze werkt.
Hoe u de DIP schakelaar verbindt met de Arduino Nano.
Hoe u de Arduino Nano programmeert om de ON/OFF-status van de DIP schakelaar uit te lezen.
Hoe u de Arduino Nano programmeert om de numerieke waarde te interpreteren die door de DIP schakelaar is ingesteld.

Benodigde Hardware

1	×	Official Arduino Nano
1	×	Alternatief: DIYables ATMEGA328P Nano Development Board
1	×	USB A naar Mini-B USB kabel
1	×	DIP Schakelaar
1	×	Breadboard (experimenteerprint)
1	×	Jumperdraden
1	×	(Aanbevolen) Schroefklem Uitbreidingsboard voor Arduino Nano
1	×	(Aanbevolen) Breakout Uitbreidingsboard voor Arduino Nano
1	×	(Aanbevolen) Stromsplitter voor Arduino Nano

Of u kunt de volgende kits kopen:

1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over DIP Schakelaar

DIP schakelaars worden voornamelijk gebruikt voor het configureren van apparaten. Hiermee kan de gebruiker parameters instellen zoals apparaatadressen, communicatie-instellingen, beveiligingscodes, bedrijfsmodi en systeemvoorkeuren voor diverse toepassingen en industrieën.

Een DIP schakelaar bestaat uit meerdere kleine schuifschakelaars die samen zijn gebundeld, waarbij elke schuifschakelaar een “positie” wordt genoemd. DIP schakelaars zijn verkrijgbaar in verschillende types, afhankelijk van het aantal posities. Zo zijn er 2-positie, 4-positie, 5-positie, 6-positie, 8-positie en 10-positie DIP schakelaars.

Elke positie op een DIP schakelaar vertegenwoordigt een configureerbare bit van een getal. Door de posities tussen ON en OFF te schakelen, kunnen we de gewenste numerieke waarde instellen.

Pinout

image source: diyables.io

Een DIP schakelaar bestaat uit twee rijen met pinnen, waarbij het aantal pinnen per rij overeenkomt met het aantal posities. Een 4-positie DIP schakelaar heeft bijvoorbeeld totaal 8 pinnen, verdeeld in 4 pinnen aan elke zijde. In de constructie vormt elk paar tegenoverliggende pinnen samen een schuifschakelaar. Het is niet nodig om onderscheid te maken tussen de pinnen aan de twee zijden, want deze kunnen worden verwisseld.

Hoe Werkt Het

Bij DIP schakelaars betekent een schakelaar in de ON-stand dat de schakelaar gesloten is, oftewel ingeschakeld. Dit houdt in dat er een elektrisch contact is en er stroom door de schakelaar kan lopen.

Conversie wordt als de schakelaar in de OFF-stand staat, waarmee wordt bedoeld dat de schakelaar open is en geen elektrisch contact maakt. Hierdoor kan er geen stroom door de schakelaar lopen.

Samengevat:

ON-stand: Circuit gesloten, stroom kan vloeien.
OFF-stand: Circuit open, stroom wordt geblokkeerd.

Wanneer u één zijde van een schakelaar verbindt met GND en de andere zijde met een Arduino Nano-pin, en deze pin configureert als een digitale input met pull-up, toont de onderstaande tabel de relatie tussen de schakelaarstand en de waarden die Arduino Nano uitleest:

DIP switch position	Binaire weergave	Circuit status	Arduino Nano pin status
ON	1	GESLOTEN	LOW
OFF	0	OPEN	HIGH

In de volgende paragrafen gebruiken we een 4-positie DIP schakelaar als voorbeeld. U kunt dit makkelijk aanpassen voor 2-, 3-, 5-, 6-, 8- en 10-positie DIP schakelaars...

Aansluitschema

This image is created using Fritzing. Click to enlarge image

Zie De beste manier om Arduino Nano en andere componenten van stroom te voorzien.

Arduino Nano Code - DIP Schakelaar

We leren aan de hand van twee codevoorbeelden:

Het uitlezen van de ON/OFF-status van elke positie van de DIP schakelaar.
Het coderen van de posities tot een getal.

Arduino Nano code - Uitlezen van ON/OFF-status van de DIP schakelaar

/* * Deze Arduino Nano code is ontwikkeld door newbiely.nl * Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-nano/arduino-nano-dip-switch */ #define POSITION_NUM 4 #define ON LOW #define OFF HIGH // define the Arduino Nano pins connected to the dip switch const int SWITCH_PINS[] = { 4, 5, 6, 7 }; void setup() { // initialize serial communication Serial.begin(9600); // set the dip switch pins as inputs with pull-up resistors enabled for (int i = 0; i < POSITION_NUM; i++) pinMode(SWITCH_PINS[i], INPUT_PULLUP); } void loop() { // Read the state of each switch position for (int i = 0; i < POSITION_NUM; i++) { Serial.print("position "); Serial.print(i + 1); Serial.print(": "); int state = digitalRead(SWITCH_PINS[i]); if (state == ON) Serial.println("ON "); else Serial.println("OFF "); } Serial.println(); // add a delay to prevent rapid readings delay(500); }

Korte Stappen

Voer de bedrading uit volgens het bovenstaande aansluitschema
Verbind de Arduino Nano met uw pc via de USB-kabel
Open de Arduino IDE
Selecteer het juiste bord en de juiste poort
Klik op de Upload-knop in de Arduino IDE om de code naar de Arduino Nano te uploaden
Zet elke positie van de DIP schakelaar één voor één op ON.
Bekijk het resultaat in de Seriële Monitor.

COM6

Send

positie 1: OFF positie 2: OFF positie 3: OFF positie 4: OFF positie 1: ON positie 2: OFF positie 3: OFF positie 4: OFF positie 1: ON positie 2: ON positie 3: OFF positie 4: OFF positie 1: ON positie 2: ON positie 3: ON positie 4: OFF positie 1: ON positie 2: ON positie 3: ON positie 4: ON

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Arduino Nano code - Coderen van de status van de DIP schakelaar tot een getal

/* * Deze Arduino Nano code is ontwikkeld door newbiely.nl * Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-nano/arduino-nano-dip-switch */ #define POSITION_NUM 4 #define ON LOW #define OFF HIGH // define the Arduino Nano pins connected to the dip switch const int SWITCH_PINS[] = { 4, 5, 6, 7 }; void setup() { // Initialize serial communication Serial.begin(9600); // Set the DIP switch pins as inputs with pull-up resistors enabled for (int i = 0; i < POSITION_NUM; i++) pinMode(SWITCH_PINS[i], INPUT_PULLUP); } void loop() { int encoded_state = 0; for (int i = 0; i < POSITION_NUM; i++) { int state = digitalRead(SWITCH_PINS[i]); if (state == ON) encoded_state |= 1 << (POSITION_NUM - i - 1); } Serial.print("encoded state: "); Serial.println(encoded_state); // add a delay to prevent rapid readings delay(500); }

Korte Stappen

Upload de bovenstaande code naar de Arduino Nano
Zet elke positie van de DIP schakelaar één voor één op ON.
Bekijk het resultaat in de Seriële Monitor, het ziet er ongeveer zo uit:

COM6

Send

encoded state: 0 encoded state: 1 encoded state: 2 encoded state: 3 encoded state: 4 encoded state: 5 encoded state: 6 encoded state: 7 encoded state: 8 encoded state: 9 encoded state: 10 encoded state: 11 encoded state: 12 encoded state: 13 encoded state: 14 encoded state: 15

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Let op dat de waarde afhangt van de standen van de schuifschakelaars. De onderstaande tabel toont de mapping tussen ON/OFF-standen en de decimale waarde voor een 4-positie DIP schakelaar:

Positie-1	Positie-2	Positie-3	Positie-4	Binaire Waarde	Decimale Waarde
OFF	OFF	OFF	OFF	0000	0
OFF	OFF	OFF	ON	0001	1
OFF	OFF	ON	OFF	0010	2
OFF	OFF	ON	ON	0011	3
OFF	ON	OFF	OFF	0100	4
OFF	ON	OFF	ON	0101	5
OFF	ON	ON	OFF	0110	6
OFF	ON	ON	ON	0111	7
ON	OFF	OFF	OFF	1000	8
ON	OFF	OFF	ON	1001	9
ON	OFF	ON	OFF	1010	10
ON	OFF	ON	ON	1011	11
ON	ON	OFF	OFF	1100	12
ON	ON	OFF	ON	1101	13
ON	ON	ON	OFF	1110	14
ON	ON	ON	ON	1111	15
