Arduino Nano - Button Count - OLED
Deze tutorial legt uit hoe u de Arduino Nano samen met een knop gebruikt om het aantal keer dat de knop wordt ingedrukt te tellen en deze waarde vervolgens op een OLED-display weer te geven. In detail:
- Arduino Nano telt hoe vaak een knop wordt ingedrukt
- Arduino Nano toont het aantal op een OLED-display
- Arduino Nano centreert het aantal automatisch horizontaal en verticaal op het OLED-scherm
In deze tutorial zullen we het effect van het ‘debouncen’ van de knop behandelen zonder gebruik te maken van de delay() functie. Voor meer informatie, zie Waarom is debouncing nodig?
U kunt dit aanpassen om te werken met verschillende sensoren in plaats van de knop.
Hardware benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over OLED en Knop
Als u niet vertrouwd bent met OLED en knop (pinout, functionaliteit, programmering, enz.), kunnen onderstaande tutorials u helpen:

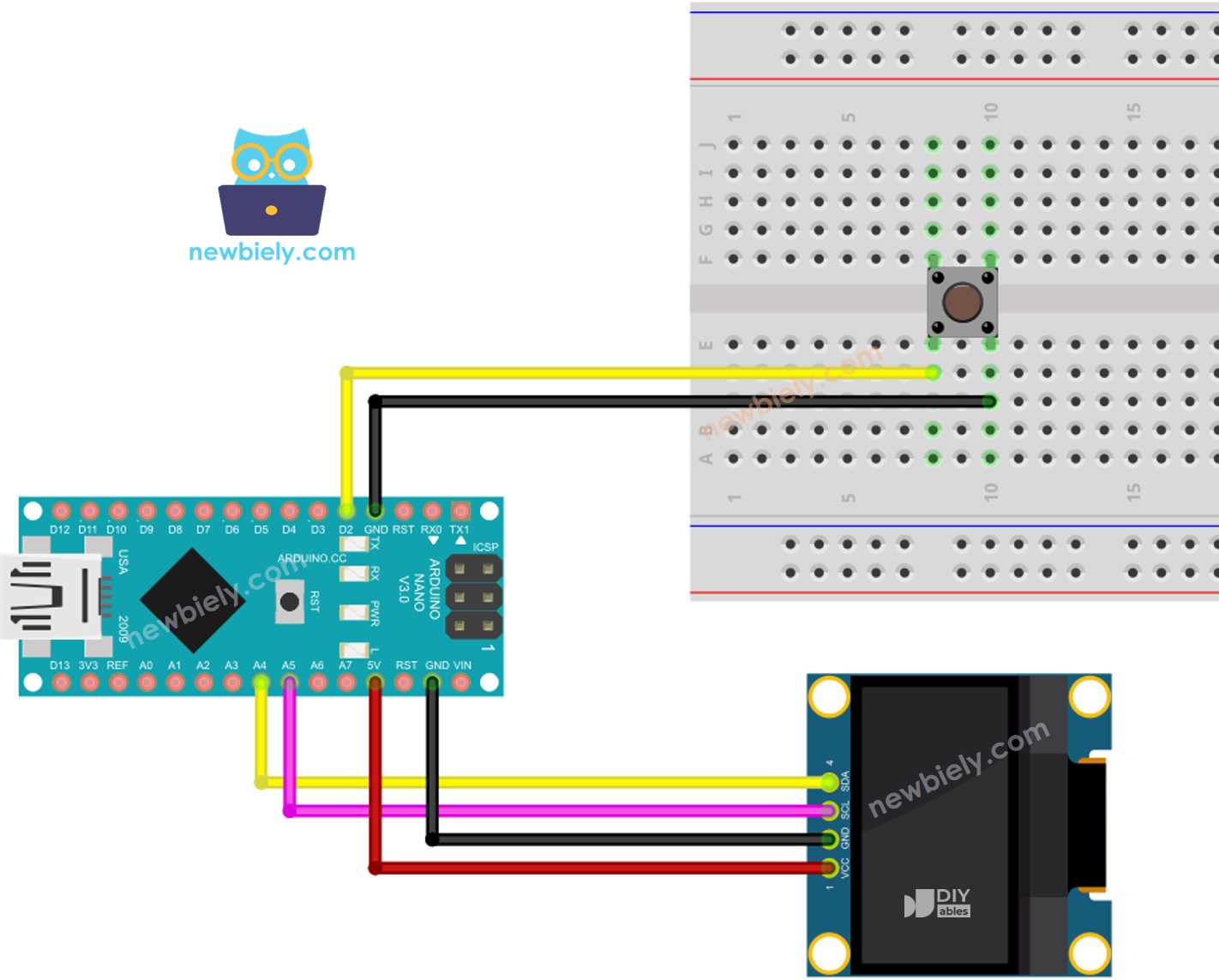

Aansluitschema
This image is created using Fritzing. Click to enlarge image
Arduino Nano Code - knopentelling weergeven op OLED
/*
* Deze Arduino Nano code is ontwikkeld door newbiely.nl
* Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino-nano/arduino-nano-button-count-oled
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <ezButton.h>
#define OLED_WIDTH 128 // OLED display width, in pixels
#define OLED_HEIGHT 64 // OLED display height, in pixels
Adafruit_SSD1306 oled(OLED_WIDTH, OLED_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C
ezButton button(2); // create ezButton object for pin D2
unsigned long prev_count = 0;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(2); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
button.setDebounceTime(50); // set debounce time to 50 milliseconds
button.setCountMode(COUNT_FALLING);
}
void loop() {
button.loop(); // MUST call the loop() function first
unsigned long count = button.getCount();
if (prev_count != count) {
Serial.println(count); // print count to Serial Monitor
oled.clearDisplay(); // clear display
oled.println(count); // display count
oled.display(); // show on OLED
prev_count != count;
}
}
Snelle stappen
- Klik op het Libraries icoon in de linkerzijbalk van de Arduino IDE.
- Zoek naar “ezButton” en vind de button bibliotheek van ArduinoGetStarted.
- Druk op de Install knop om de ezButton bibliotheek te installeren.
- Zoek naar “SSD1306” en vind de SSD1306 bibliotheek van Adafruit.
- Druk vervolgens op de Install knop om de installatie te voltooien.
- U krijgt een melding om aanvullende bibliotheek-afhankelijkheden te installeren.
- Om ze allemaal te installeren, klikt u op de Install All knop.
- Kopieer de code en open deze in de Arduino IDE.
- Druk dan op de Upload knop om de code naar de Arduino Nano te laden.
- Druk daarna meerdere keren op de knop.
- Kijk vervolgens naar het veranderende aantal op het OLED-display.
De bovenstaande code toont het aantal knopdrukken linksboven op het scherm. Laten we dit veranderen zodat het in het midden verschijnt!
Arduino Nano Code - Verticaal en Horizontaal Centreren op OLED
/*
* Deze Arduino Nano code is ontwikkeld door newbiely.nl
* Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino-nano/arduino-nano-button-count-oled
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <ezButton.h>
#define OLED_WIDTH 128 // OLED display width, in pixels
#define OLED_HEIGHT 64 // OLED display height, in pixels
Adafruit_SSD1306 oled(OLED_WIDTH, OLED_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C
ezButton button(2); // create ezButton object for pin D2
unsigned long prev_count = 0;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(2); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
button.setDebounceTime(50); // set debounce time to 50 milliseconds
button.setCountMode(COUNT_FALLING);
}
void loop() {
button.loop(); // MUST call the loop() function first
unsigned long count = button.getCount();
if (prev_count != count) {
Serial.println(count); // print count to Serial Monitor
String text = String(count);
oled_display_center(text);
prev_count != count;
}
}
void oled_display_center(String text) {
int16_t x1;
int16_t y1;
uint16_t width;
uint16_t height;
oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height);
// center the display both horizontally and vertically
oled.clearDisplay(); // clear display
oled.setCursor((OLED_WIDTH - width) / 2, (OLED_HEIGHT - height) / 2);
oled.println(text); // text to display
oled.display();
}
※ Notiz:
De code hieronder centreert de tekst zowel horizontaal als verticaal op een OLED-display. Voor meer informatie, zie Hoe verticaal/horizontaal centreren op OLED.
