Arduino Nano - Irrigatie

Deze tutorial legt uit hoe u een geautomatiseerd irrigatiesysteem voor uw tuin bouwt met behulp van de Arduino Nano, een bodemvocht sensor, een relais en een pomp. Specifiek:

De Arduino Nano gebruikt de bodemvocht sensor om te detecteren wanneer de grond droog is en activeert dan het relais om de pomp in te schakelen voor het beregenen van de planten.
Wanneer de bodemvochtigheid voldoende is, bestuurt de Arduino Nano het relais om de pomp uit te schakelen.

Hardware Benodigd

1	×	Official Arduino Nano
1	×	Alternatief: DIYables ATMEGA328P Nano Development Board
1	×	USB A naar Mini-B USB-kabel
1	×	Capacitive Soil Moisture Sensor (Capacitieve bodemvocht sensor)
1	×	Relais
1	×	12V Pomp
1	×	Vinylbuis
1	×	12V Voedingsadapter
1	×	DC-stroomconnector
1	×	Jumperdraden
1	×	(Aanbevolen) Schroefklem Uitbreidingsboard voor Arduino Nano
1	×	(Aanbevolen) Breakout Uitbreidingsboard voor Arduino Nano
1	×	(Aanbevolen) Stromsplitter voor Arduino Nano

Of u kunt de volgende kits kopen:

1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Aankoopadvies: Veel capacitieve bodemvochtsensoren op de markt zijn van lage kwaliteit, ongeacht de versie. We raden u ten zeerste aan de sensor met TLC555I-chip van het merk DIYables te kopen via de bovenstaande link. We hebben het getest en het werkte goed.

Over de bodemvocht sensor en pomp

Als u niet bekend bent met de pinout, functionaliteit en programmering van een pomp en bodemvocht sensor, kunnen de volgende tutorials u helpen:

Arduino Nano - Bodemvocht Sensor tutorial
Arduino Nano - Bestuurt Pomp tutorial

Bedradingsschema

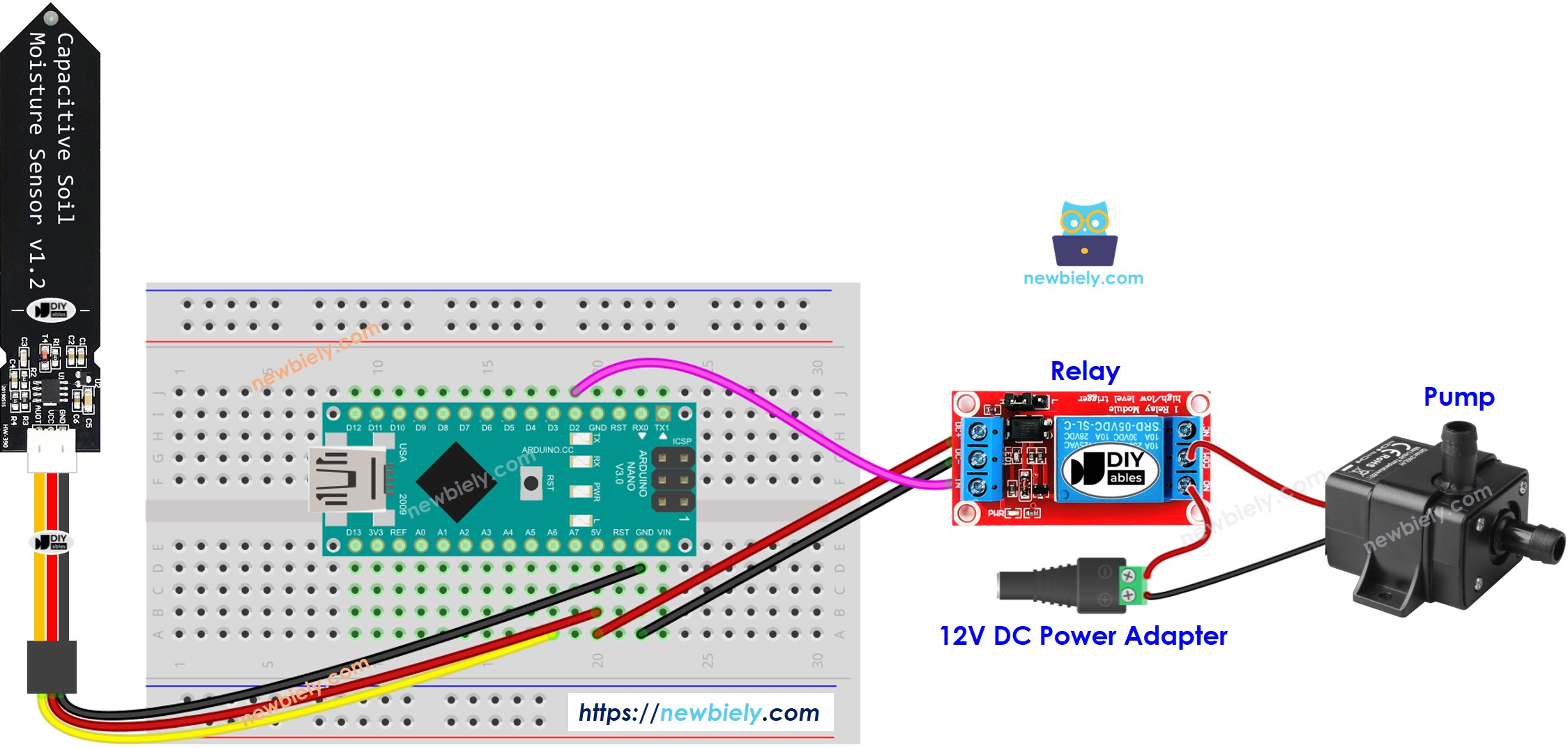

Arduino Nano bodemvocht sensor Pomp bedrading schema

This image is created using Fritzing. Click to enlarge image

Arduino Nano Code

/* * Deze Arduino Nano code is ontwikkeld door newbiely.nl * Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-nano/arduino-nano-irrigation */ #define RELAY_PIN 2 // The Arduino Nano pin that connects to relay #define MOISTURE_PIN A6 // The Arduino Nano pin that connects to AOUT pin of moisture sensor #define THRESHOLD 530 // CHANGE YOUR THRESHOLD HERE void setup() { Serial.begin(9600); pinMode(RELAY_PIN, OUTPUT); } void loop() { int value = analogRead(MOISTURE_PIN); // read the analog value from sensor if (value > THRESHOLD) { Serial.print("The soil is DRY => turn pump ON"); digitalWrite(RELAY_PIN, HIGH); } else { Serial.print("The soil is WET => turn pump OFF"); digitalWrite(RELAY_PIN, LOW); } Serial.print(" ("); Serial.print(value); Serial.println(")"); delay(500); }

Snelle Stappen

Kalibreer de nat-droog DREMPELwaarde (THRESHOLD) door de instructies te volgen in Arduino Nano - Kalibreert Bodemvocht Sensor.
Werk daarna de gekalibreerde DREMPELwaarde in de code bij.
Open de Serial Monitor in de Arduino IDE en upload de code naar de Arduino Nano.
Bekijk ten slotte het resultaat in de Serial Monitor.

COM6

Send

The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Code-uitleg

Bekijk de regel-voor-regel uitleg die in de commentaren van de broncode staat!

Video Tutorial

We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.
