Arduino Nano - Keypad - LCD

Deze handleiding legt uit hoe u de Arduino Nano gebruikt om invoer vanaf een keypad op een LCD-display weer te geven.

Hardware Benodigd

1	×	Official Arduino Nano
1	×	Alternatief: DIYables ATMEGA328P Nano Development Board
1	×	USB A naar Mini-B USB-kabel
1	×	LCD I2C
1	×	Toetsenbord 3x4 en 4x4 Kit
1	×	Breadboard (experimenteerprint)
1	×	Jumperdraden
1	×	(Aanbevolen) Schroefklem Uitbreidingsboard voor Arduino Nano
1	×	(Aanbevolen) Breakout Uitbreidingsboard voor Arduino Nano
1	×	(Aanbevolen) Stromsplitter voor Arduino Nano

Of u kunt de volgende kits kopen:

1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over Keypad en LCD

Als u nog niet vertrouwd bent met keypad en LCD (pinout, werking, programmeren, enz.), kunnen de volgende tutorials u helpen:

Bedradingsschema

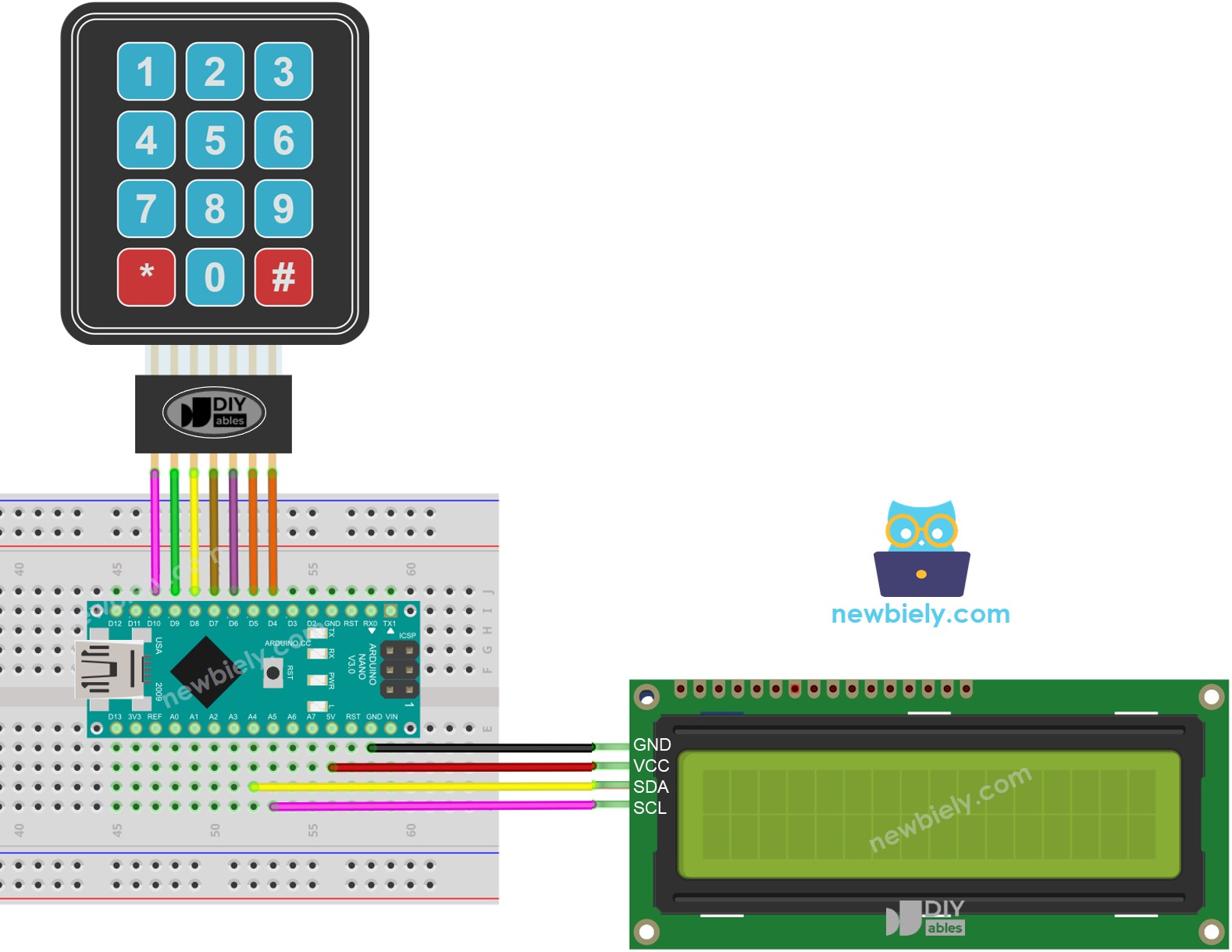

Arduino Nano Keypad LCD bedrading schema

This image is created using Fritzing. Click to enlarge image

Arduino Nano Code

/* * Deze Arduino Nano code is ontwikkeld door newbiely.nl * Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-nano/arduino-nano-keypad-lcd */ #include <Keypad.h> #include <LiquidCrystal_I2C.h> const int ROW_NUM = 4; //four rows const int COLUMN_NUM = 3; //four columns const byte pin_rows[ROW_NUM] = {10, 9, 8, 7}; // The Arduino Nano pin connected to the row pins of the keypad const byte pin_column[COLUMN_NUM] = {6, 5, 4}; // The Arduino Nano pin connected to the column pins of the keypad char key_layout[ROW_NUM][COLUMN_NUM] = { {'1', '2', '3'}, {'4', '5', '6'}, {'7', '8', '9'}, {'*', '0', '#'} }; Keypad keypad = Keypad( makeKeymap(key_layout), pin_rows, pin_column, ROW_NUM, COLUMN_NUM); LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows int cursorColumn = 0; void setup() { lcd.init(); // Initialize the LCD I2C display lcd.backlight(); } void loop() { char key = keypad.getKey(); if (key) { lcd.setCursor(cursorColumn, 0); // move cursor to (cursorColumn, 0) lcd.print(key); // print key at (cursorColumn, 0) cursorColumn++; // move cursor to next position if (cursorColumn == 16) { // if reaching limit, clear LCD lcd.clear(); cursorColumn = 0; } } }

※ Notiz:

Het adres van de LCD kan verschillen afhankelijk van de fabrikant. In onze code gebruiken we 0x27, zoals aangegeven door DIYables.

Snelle Stappen

Sluit een USB-kabel aan op de Arduino Nano en de pc.
Open de Arduino IDE, selecteer het juiste board en poort.
Klik op het Libraries-icoon in de linkerzijbalk van de Arduino IDE.
Zoek naar “keypad” en vind de keypad library van Mark Stanley en Alexander Brevig.
Klik op de Installeren-knop om de keypad library te installeren.

Zoek naar “LiquidCrystal I2C” en vind de LiquidCrystal_I2C library gemaakt door Frank de Brabander.
Klik vervolgens op de Installeren-knop om deze library te installeren.

Kopieer de code en open deze in de Arduino IDE.
Klik op de Uploaden-knop in de Arduino IDE om de code te compileren en te uploaden naar de Arduino Nano.

Druk op bepaalde toetsen op het keypad.
Bekijk het resultaat op het LCD-display.

Als het LCD niets weergeeft, raadpleeg dan Probleemoplossing bij LCD I2C voor hulp.

Code Uitleg

Bekijk de regel-voor-regel uitleg in de commentaren van de broncode!
