Arduino Nano - WS2812B LED Strip
De WS2812B RGB LED Strip is een rij LEDs waarbij de kleur en helderheid van elke LED onafhankelijk aangepast kan worden. Deze handleiding leert u hoe u een Arduino Nano gebruikt om de WS2812B RGB LED Strip aan te sturen. We behandelen in detail:
- Hoe u de WS2812B LED Strip aansluit op de Arduino Nano
- Hoe u de Arduino Nano programmeert om de kleur van elke individuele LED op de WS2812B strip te regelen
- Hoe u de Arduino Nano programmeert om de helderheid van elke individuele LED op de WS2812B strip te regelen
Alle LEDs op de strip kunnen worden bestuurd via slechts één digitale pin van de Arduino Nano.
Hardware Benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over WS2812B RGB LED Strip
Pinout van de WS2812B LED Strip
De WS2812B RGB LED Strip heeft drie pinnen:
- GND pin: moet verbonden worden met GND (0V)
- VCC pin: moet verbonden worden met 5V van een externe voedingsbron
- Din pin: is de pin die het besturingssignaal ontvangt en moet verbonden worden met een digitale pin van de Arduino Nano.
※ Notiz:
De volgorde van de pinnen kan verschillen per fabrikant. Het is essentieel altijd de op de LED Strip afgedrukte labels te gebruiken.

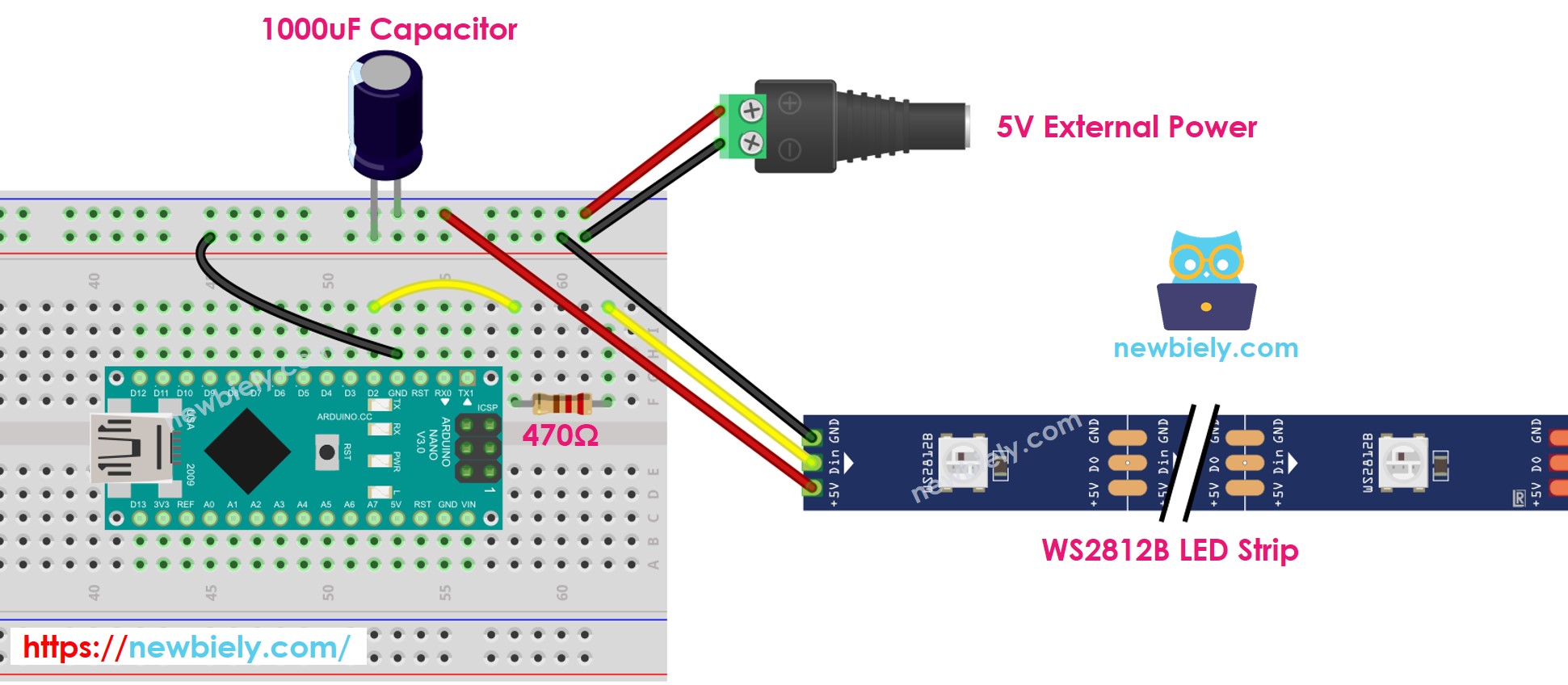

Bedradingsschema
This image is created using Fritzing. Click to enlarge image
Hoe programmeert u voor WS2812B RGB LED Strip
Er zijn twee libraries die gebruikt kunnen worden om een WS2812B LED strip te besturen:
- Adafruit NeoPixel library
- FastLED library
In deze handleiding gebruiken we de Adafruit NeoPixel library.
- Maak een WS2812B object aan.
#define PIN_WS2812B 2 // Arduino Nano pin die verbonden is met WS2812B
#define NUM_PIXELS 30 // Het aantal LEDs (pixels) op de WS2812B strip
Adafruit_NeoPixel WS2812B(NUM_PIXELS, PIN_WS2812B, NEO_GRB + NEO_KHZ800);
- Initialiseer WS2812B.
WS2812B.begin(); // INITIALISEER WS2812B strip object (VERPLICHT)
- Specificeer de kleur van elke individuele LED (pixel).
WS2812B.setPixelColor(pixel, WS2812B.Color(255, 0, 0));
- Pas de helderheid van de hele strip aan.
WS2812B.setBrightness(100); // een waarde van 0 tot 255
※ Notiz:
- WS2812B.setBrightness() wordt gebruikt om de helderheid van alle pixels op de LED strip met één waarde aan te passen. Om de helderheid van elke individuele pixel in te stellen, kan men de kleurwaarden (R, G, B) per pixel met dezelfde schaalfactor aanpassen.
- De waarden die ingesteld zijn met WS2812B.setBrightness() en WS2812B.setPixelColor() worden pas toegepast als WS2812B.show() wordt aangeroepen.
Arduino Nano Code
De onderstaande code voert de volgende sequenties uit:
- Zet de pixels één voor één op groen met een vertraging tussen elke pixel
- Zet alle pixels uit voor twee seconden
- Laat alle pixels rood branden voor twee seconden
- Herhaalt dit proces oneindig
/*
* Deze Arduino Nano code is ontwikkeld door newbiely.nl
* Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino-nano/arduino-nano-ws2812b-led-strip
*/
#include <Adafruit_NeoPixel.h>
#define PIN_WS2812B 2 // The Arduino Nano pin that connects to WS2812B
#define NUM_PIXELS 30 // The number of LEDs (pixels) on WS2812B
Adafruit_NeoPixel WS2812B(NUM_PIXELS, PIN_WS2812B, NEO_GRB + NEO_KHZ800);
void setup() {
WS2812B.begin(); // INITIALIZE WS2812B strip object (REQUIRED)
}
void loop() {
WS2812B.clear(); // set all pixel colors to 'off'. It only takes effect if pixels.show() is called
// turn pixels to green one by one with delay between each pixel
for (int pixel = 0; pixel < NUM_PIXELS; pixel++) { // for each pixel
WS2812B.setPixelColor(pixel, WS2812B.Color(0, 255, 0)); // it only takes effect if pixels.show() is called
WS2812B.show(); // send the updated pixel colors to the WS2812B hardware.
delay(DELAY_INTERVAL); // pause between each pixel
}
// turn off all pixels for two seconds
WS2812B.clear();
WS2812B.show(); // send the updated pixel colors to the WS2812B hardware.
delay(2000); // off time
// turn on all pixels to red at the same time for two seconds
for (int pixel = 0; pixel < NUM_PIXELS; pixel++) { // for each pixel
WS2812B.setPixelColor(pixel, WS2812B.Color(255, 0, 0)); // it only takes effect if pixels.show() is called
}
WS2812B.show(); // send the updated pixel colors to the WS2812B hardware.
delay(2000); // on time
// turn off all pixels for one seconds
WS2812B.clear();
WS2812B.show(); // send the updated pixel colors to the WS2812B hardware.
delay(2000); // off time
}
Snelle Stappen
- Klik op het Libraries icoon in de linkerbalk van de Arduino IDE.
- Zoek naar “Adafruit NeoPixel” en selecteer de NeoPixel library van Adafruit.
- Klik vervolgens op de Installeren knop om de NeoPixel library te installeren.
- Kopieer de code en open deze in de Arduino IDE.
- Klik op de knop Uploaden in de Arduino IDE om de code naar de Arduino Nano te verzenden.
- Bekijk het LED-effect.
※ Notiz:
Voor complexe LED-effecten bieden wij een betaalde programmeerservice
