Arduino Nano - Ultrasone Sensor - Piezo Buzzer
Deze handleiding legt uit hoe u de Arduino Nano en een ultrasone sensor gebruikt om een piezo buzzer te bedienen. In detail:
- De Arduino Nano produceert een geluid wanneer een voorwerp dicht bij de ultrasone sensor komt.
- De Arduino Nano stopt het geluid wanneer het voorwerp ver van de ultrasone sensor is.
- De Arduino Nano speelt een melodie wanneer het voorwerp heel dicht bij de ultrasone sensor is.
Hardware Benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over Piezo Buzzer en Ultrasone Sensor
Als u niet bekend bent met de piezo buzzer en ultrasone sensor (inclusief pinout, werking, programmeren, enzovoort), kunnen de volgende tutorials u helpen:

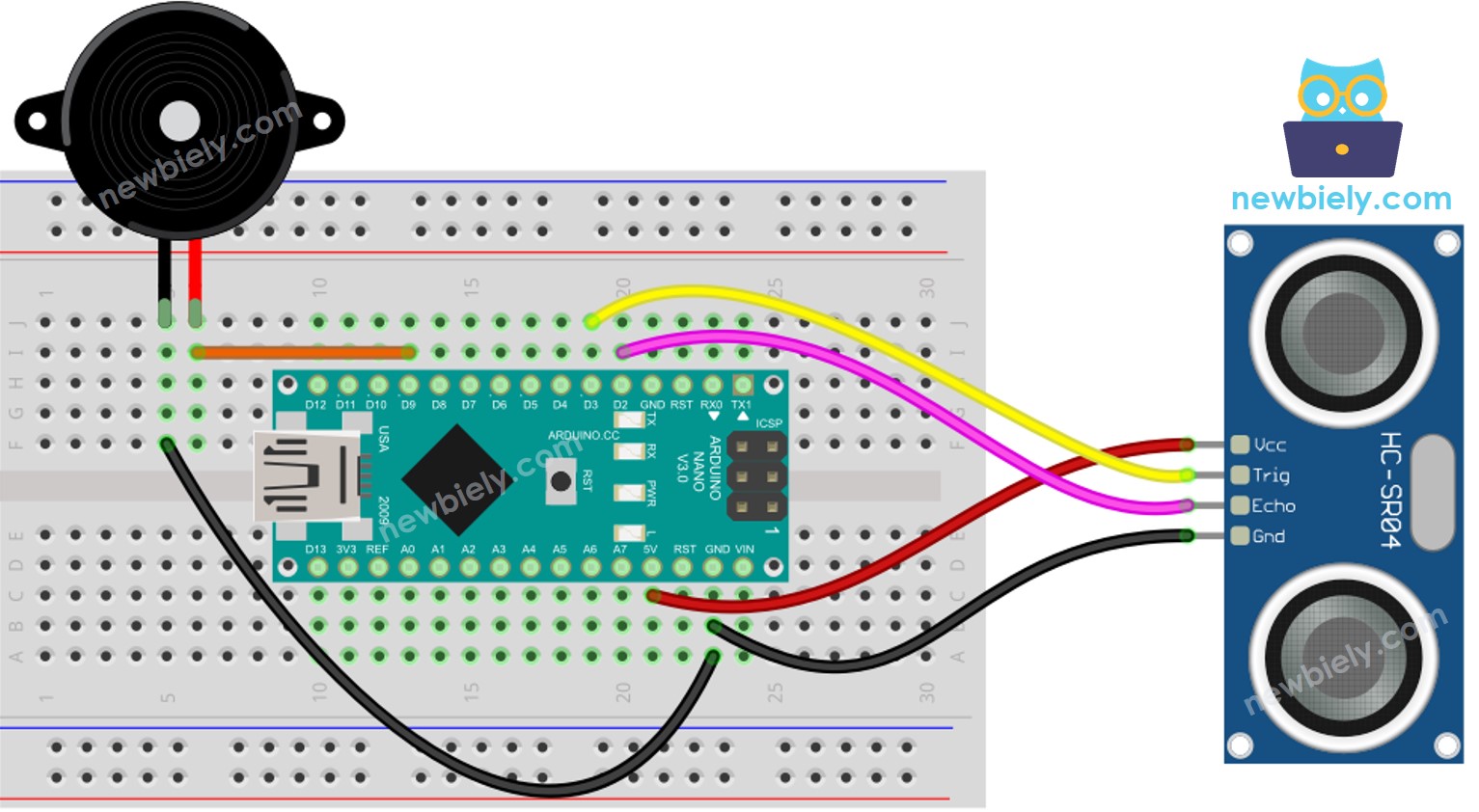

Bedradingsschema
This image is created using Fritzing. Click to enlarge image
Arduino Nano Code - Simpel Geluid
/*
* Deze Arduino Nano code is ontwikkeld door newbiely.nl
* Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino-nano/arduino-nano-ultrasonic-sensor-piezo-buzzer
*/
#define TRIG_PIN 3 // The Arduino Nano pin connected to TRIG pin of ultrasonic sensor
#define ECHO_PIN 2 // The Arduino Nano pin connected to ECHO pin of ultrasonic sensor
#define BUZZER_PIN 9 // The Arduino Nano pin connected to Piezo Buzzer
#define DISTANCE_THRESHOLD 50 // in centimeters
float duration_us, distance_cm;
void setup() {
Serial.begin (9600); // Initialize the Serial to communicate with the Serial Monitor.
pinMode(TRIG_PIN, OUTPUT); // set arduino pin to output mode
pinMode(ECHO_PIN, INPUT); // set arduino pin to input mode
pinMode(BUZZER_PIN, OUTPUT); // set arduino pin to output mode
}
void loop() {
// Produce a 10-microsecond pulse to the TRIG pin.
digitalWrite(TRIG_PIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW);
// Measure the pulse duration from the ECHO pin
duration_us = pulseIn(ECHO_PIN, HIGH);
// calculate the distance
distance_cm = 0.017 * duration_us;
if (distance_cm < DISTANCE_THRESHOLD)
digitalWrite(BUZZER_PIN, HIGH); // turn on Piezo Buzzer
else
digitalWrite(BUZZER_PIN, LOW); // turn off Piezo Buzzer
// print the value to Serial Monitor
Serial.print("distance: ");
Serial.print(distance_cm);
Serial.println(" cm");
delay(500);
}
Snelle Stappen
- Sluit een USB-kabel aan op de Arduino Nano en uw pc.
- Open de Arduino IDE, kies het juiste board en de juiste poort.
- Plak de code in de IDE en open deze.
- Klik op de Upload knop om de code naar de Arduino Nano te verzenden.
- Wapper met uw hand voor de sensor.
- Luister naar het geluid van de piezo buzzer.
Code Uitleg
Bekijk de regel-voor-regel uitleg die in de commentaren in de broncode is opgenomen!
Arduino Nano Code - Melodie
/*
* Deze Arduino Nano code is ontwikkeld door newbiely.nl
* Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino-nano/arduino-nano-ultrasonic-sensor-piezo-buzzer
*/
#include "pitches.h"
#define TRIG_PIN 3 // The Arduino Nano pin connected to TRIG pin of ultrasonic sensor
#define ECHO_PIN 2 // The Arduino Nano pin connected to ECHO pin of ultrasonic sensor
#define BUZZER_PIN 9 // The Arduino Nano pin connected to Piezo Buzzer
#define DISTANCE_THRESHOLD 50 // in centimeters
float duration_us, distance_cm;
// notes in the melody:
int melody[] = {
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_G5, NOTE_C5, NOTE_D5,
NOTE_E5,
NOTE_F5, NOTE_F5, NOTE_F5, NOTE_F5,
NOTE_F5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_D5, NOTE_D5, NOTE_E5,
NOTE_D5, NOTE_G5
};
// note durations: 4 = quarter note, 8 = eighth note, etc, also called tempo:
int noteDurations[] = {
8, 8, 4,
8, 8, 4,
8, 8, 8, 8,
2,
8, 8, 8, 8,
8, 8, 8, 16, 16,
8, 8, 8, 8,
4, 4
};
void setup() {
pinMode(TRIG_PIN, OUTPUT); // set arduino pin to output mode
pinMode(ECHO_PIN, INPUT); // set arduino pin to input mode
}
void loop() {
// Produce a 10-microsecond pulse to the TRIG pin.
digitalWrite(TRIG_PIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW);
// Measure the pulse duration from the ECHO pin
duration_us = pulseIn(ECHO_PIN, HIGH);
// calculate the distance
distance_cm = 0.017 * duration_us;
if (distance_cm < DISTANCE_THRESHOLD)
buzzer(); // play a song
delay(500);
}
void buzzer() {
// iterate over the notes of the melody:
int size = sizeof(noteDurations) / sizeof(int);
for (int thisNote = 0; thisNote < size; thisNote++) {
// to calculate the note duration, take one second divided by the note type.
//e.g. quarter note = 1000 / 4, eighth note = 1000/8, etc.
int noteDuration = 1000 / noteDurations[thisNote];
tone(BUZZER_PIN, melody[thisNote], noteDuration);
// to distinguish the notes, set a minimum time between them.
// The note's duration + 30% seems to work well:
int pauseBetweenNotes = noteDuration * 1.30;
delay(pauseBetweenNotes);
// stop the tone playing:
noTone(BUZZER_PIN);
}
}
Snelle Stappen
- Kopieer de code en open deze in de Arduino IDE.
- Maak het bestand pitches.h aan in de Arduino IDE door:
- Op de knop net onder het serial monitor icoon te klikken en Nieuw Tabblad te kiezen, of gebruik Ctrl+Shift+N.
- Geef het bestand de naam pitches.h en klik op OK
- Kopieer onderstaande code en plak deze in het aangemaakte pitches.h bestand.
- Klik op de Upload knop in de Arduino IDE om de code te compileren en naar de Arduino Nano te uploaden.
- Beweeg uw hand voor de sensor.
- Hoor de muziek afkomstig van de piezo buzzer.
- Deze code is alleen bedoeld als leermateriaal. Ultrasone sensoren zijn erg gevoelig voor ruis, dus als u er één in de praktijk wilt gebruiken, moet de ruis voor de ultrasone sensor worden gefilterd. Zie hoe u ruis filtert voor ultrasone sensor voor meer informatie.
/*************************************************
