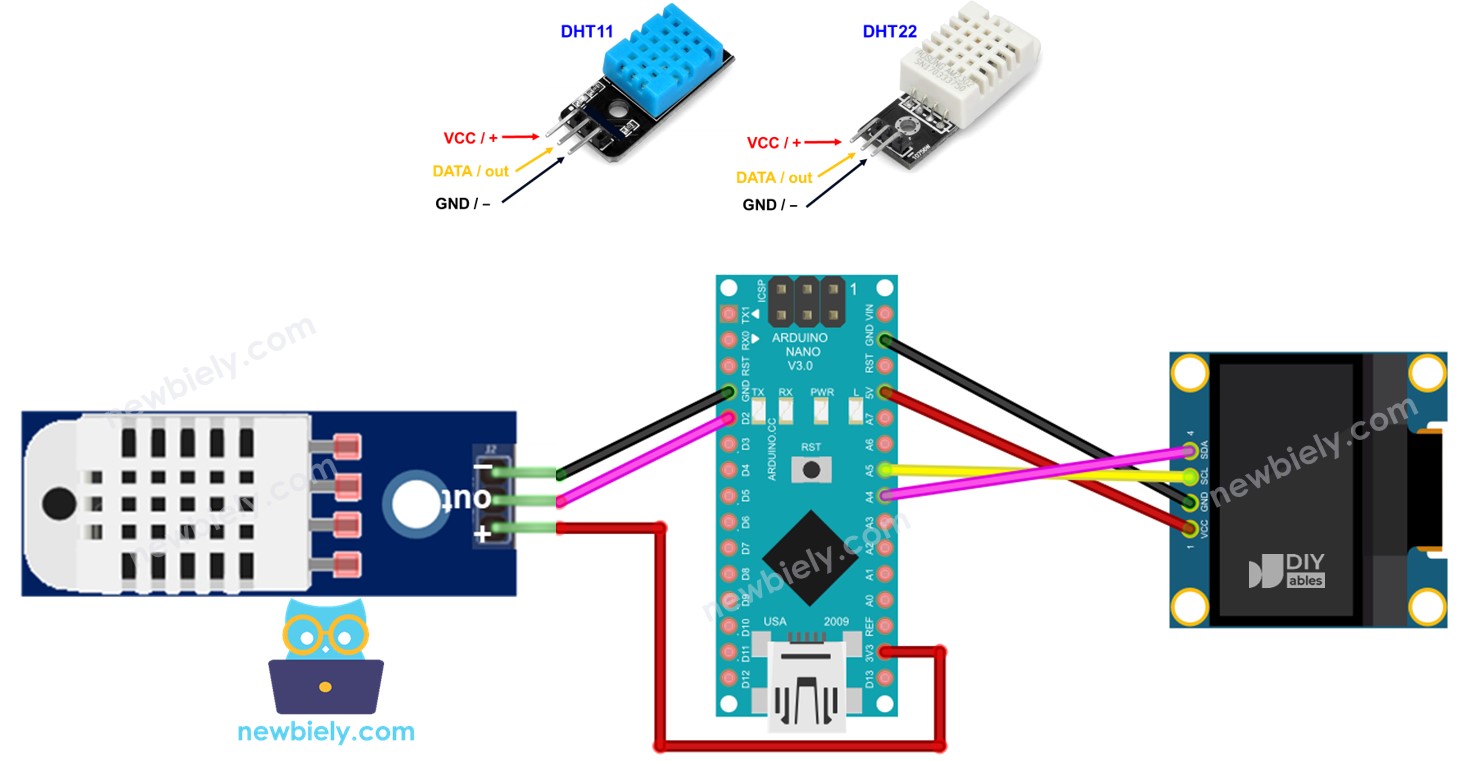

Arduino Nano - Temperatuur en Vochtigheid Sensor - OLED
Deze tutorial legt uit hoe u de temperatuur en vochtigheid leest van een DHT11/DHT22 sensor en deze op een OLED weergeeft.
Benodigde Hardware
U kunt ook de DHT22 sensor gebruiken in plaats van de DHT11 sensor.
| 1 | × | (Aanbevolen) Schroefklem Uitbreidingsboard voor Arduino Nano | |
| 1 | × | (Aanbevolen) Breakout Uitbreidingsboard voor Arduino Nano | |
| 1 | × | (Aanbevolen) Stromsplitter voor Arduino Nano |
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over het OLED display, DHT11 en DHT22 Temperatuur- en Vochtigheidssensor
Als u niet bekend bent met het OLED display, de DHT11 en DHT22 temperatuur- en vochtigheidssensor (pinout, werking, programmeren, etc.), kunnen de volgende tutorials u helpen:
- Arduino Nano - OLED tutorial
Aansluitschema

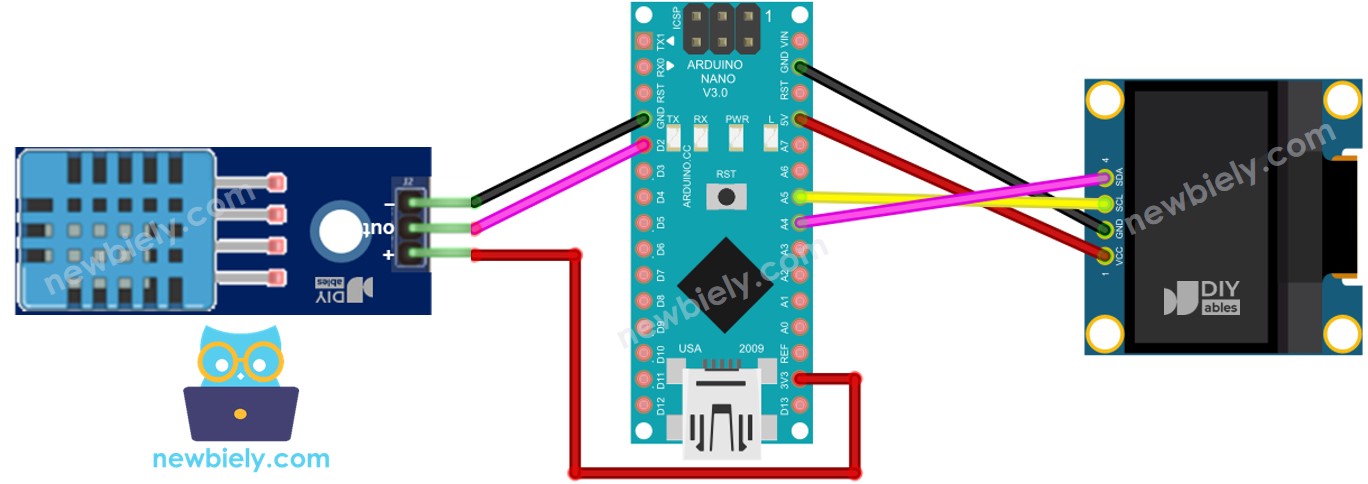

Arduino Nano - DHT11 Module LCD Aansluiting
This image is created using Fritzing. Click to enlarge image

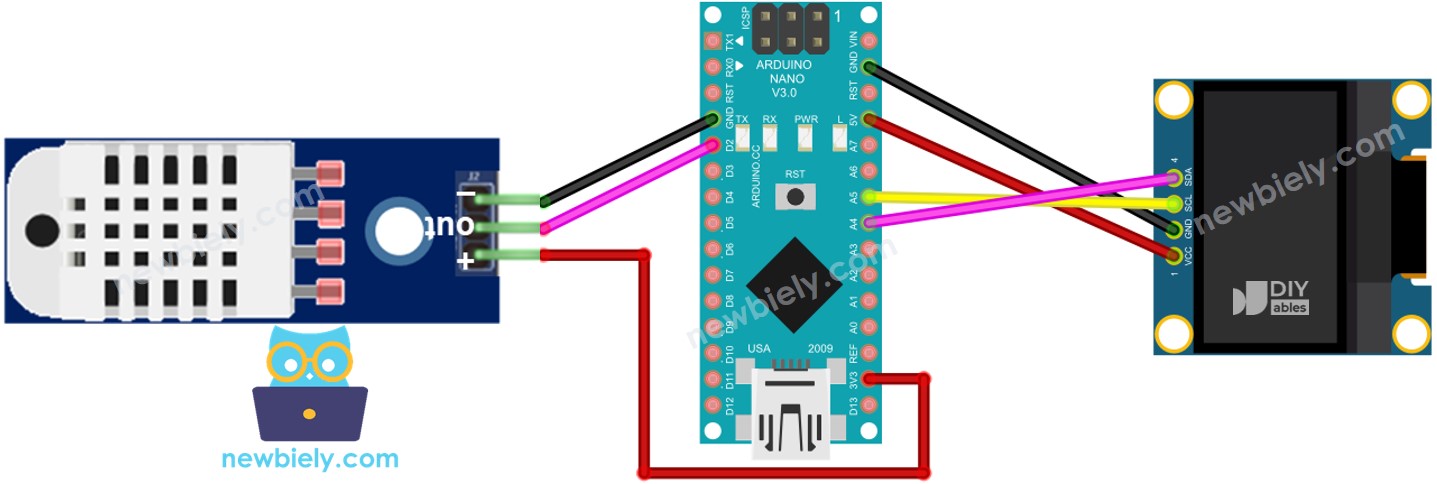

Arduino Nano - DHT22 Module LCD Aansluiting
This image is created using Fritzing. Click to enlarge image
Arduino Nano Code - DHT11 Sensor - OLED
/*
* Deze Arduino Nano code is ontwikkeld door newbiely.nl
* Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino-nano/arduino-nano-temperature-humidity-sensor-oled
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <DHT.h>
#define OLED_WIDTH 128 // OLED display width, in pixels
#define OLED_HEIGHT 64 // OLED display height, in pixels
#define DHT_PIN 2 // The Arduino Nano pin connected to DHT11 sensor
#define DHT_TYPE DHT11
Adafruit_SSD1306 oled(OLED_WIDTH, OLED_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C
DHT dht(DHT_PIN, DHT_TYPE);
String temperature;
String humidity;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true)
;
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(3); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
dht.begin(); // initialize DHT11 the temperature and humidity sensor
temperature.reserve(10); // to avoid fragmenting memory when using String
humidity.reserve(10); // to avoid fragmenting memory when using String
}
void loop() {
float humi = dht.readHumidity(); // read humidity
float tempC = dht.readTemperature(); // read temperature
// check if any reads failed
if (isnan(humi) || isnan(tempC)) {
temperature = "Failed";
humidity = "Failed";
} else {
temperature = String(tempC, 1); // one decimal places
temperature += char(247); // degree character
temperature += "C";
humidity = String(humi, 1); // one decimal places
humidity += "%";
}
Serial.print(tempC); // print to Serial Monitor
Serial.print("°C | " ); // print to Serial Monitor
Serial.print(humi); // print to Serial Monitor
Serial.println("%"); // print to Serial Monitor
oledDisplayCenter(temperature, humidity); // display temperature and humidity on OLED
}
void oledDisplayCenter(String temperature, String humidity) {
int16_t x1;
int16_t y1;
uint16_t width_T;
uint16_t height_T;
uint16_t width_H;
uint16_t height_H;
oled.getTextBounds(temperature, 0, 0, &x1, &y1, &width_T, &height_T);
oled.getTextBounds(temperature, 0, 0, &x1, &y1, &width_H, &height_H);
// display on horizontal and vertical center
oled.clearDisplay(); // clear display
oled.setCursor((SCREEN_WIDTH - width_T) / 2, SCREEN_HEIGHT / 2 - height_T - 5);
oled.println(temperature); // text to display
oled.setCursor((SCREEN_WIDTH - width_H) / 2, SCREEN_HEIGHT / 2 + 5);
oled.println(humidity); // text to display
oled.display();
}
Snelle Stappen
- Klik op het Libraries icoon in de zijbalk van de Arduino IDE.
- Zoek naar “SSD1306” en selecteer de SSD1306 bibliotheek van Adafruit.
- Druk op de Installeren knop om de bibliotheek te installeren.

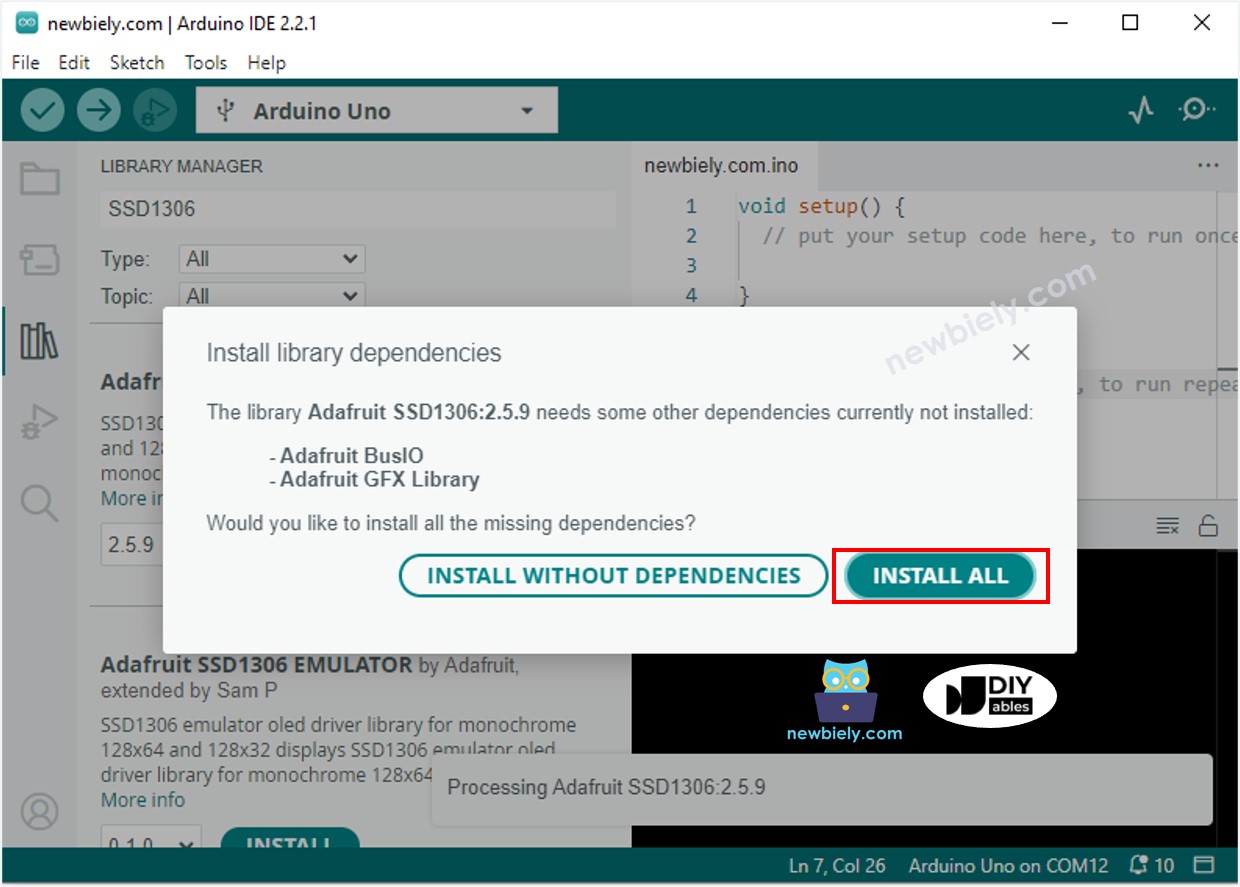

- U wordt gevraagd om aanvullende bibliotheekafhankelijkheden te installeren.
- Klik op de Alles installeren knop om alle afhankelijkheden te voltooien.
- Zoek naar “DHT” en selecteer de Adafruit DHT sensor bibliotheek.
- Druk op de Installeren knop om de bibliotheek te installeren.
- U wordt gevraagd om aanvullende bibliotheekafhankelijkheden te installeren.
- Klik op de Alles installeren knop om alle afhankelijkheden te installeren.
- Kopieer de bovenstaande code en open deze in de Arduino IDE.
- Klik op de Uploaden knop in de Arduino IDE om de code naar de Arduino Nano te sturen.
- Plaats de sensor in warm en koud water, of houd deze in uw hand.
- Controleer het resultaat op het OLED display en de Seriële Monitor.
※ Notiz:
De betreffende code centreert de tekst automatisch zowel horizontaal als verticaal op een OLED display.
Arduino Nano Code - DHT22 Sensor - OLED
/*
* Deze Arduino Nano code is ontwikkeld door newbiely.nl
* Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino-nano/arduino-nano-temperature-humidity-sensor-oled
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <DHT.h>
#define OLED_WIDTH 128 // OLED display width, in pixels
#define OLED_HEIGHT 64 // OLED display height, in pixels
#define DHT_PIN 2 // The Arduino Nano pin connected to DHT22 sensor
#define DHT_TYPE DHT22
Adafruit_SSD1306 oled(OLED_WIDTH, OLED_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C
DHT dht(DHT_PIN, DHT_TYPE);
String temperature;
String humidity;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true)
;
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(3); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
dht.begin(); // initialize DHT22 the temperature and humidity sensor
temperature.reserve(10); // to avoid fragmenting memory when using String
humidity.reserve(10); // to avoid fragmenting memory when using String
}
void loop() {
float humi = dht.readHumidity(); // read humidity
float tempC = dht.readTemperature(); // read temperature
// check if any reads failed
if (isnan(humi) || isnan(tempC)) {
temperature = "Failed";
humidity = "Failed";
} else {
temperature = String(tempC, 1); // one decimal places
temperature += char(247); // degree character
temperature += "C";
humidity = String(humi, 1); // one decimal places
humidity += "%";
Serial.print(tempC); // print to Serial Monitor
Serial.print("°C | " ); // print to Serial Monitor
Serial.print(humi); // print to Serial Monitor
Serial.println("%"); // print to Serial Monitor
}
oledDisplayCenter(temperature, humidity); // display temperature and humidity on OLED
}
void oledDisplayCenter(String temperature, String humidity) {
int16_t x1;
int16_t y1;
uint16_t width_T;
uint16_t height_T;
uint16_t width_H;
uint16_t height_H;
oled.getTextBounds(temperature, 0, 0, &x1, &y1, &width_T, &height_T);
oled.getTextBounds(temperature, 0, 0, &x1, &y1, &width_H, &height_H);
// display on horizontal and vertical center
oled.clearDisplay(); // clear display
oled.setCursor((SCREEN_WIDTH - width_T) / 2, SCREEN_HEIGHT / 2 - height_T - 5);
oled.println(temperature); // text to display
oled.setCursor((SCREEN_WIDTH - width_H) / 2, SCREEN_HEIGHT / 2 + 5);
oled.println(humidity); // text to display
oled.display();
}
※ Notiz:
De code voor DHT11 en DHT22 is hetzelfde, behalve één regel. De bibliotheek die voor beide wordt gebruikt is ook hetzelfde.
