Arduino Nano - Stappenmotor Limietschakelaar
Deze tutorial legt uit hoe u een Arduino Nano gebruikt om een stappenmotor te bedienen via een limietschakelaar en een L298N driver. Specifiek behandelen we:
- Hoe u de Arduino Nano programmeert om de stappenmotor te stoppen wanneer een limietschakelaar wordt ingedrukt.
- Hoe u de Arduino Nano programmeert om de draairichting van de stappenmotor te veranderen bij aanraking van een limietschakelaar.
- Hoe u de Arduino Nano programmeert om de draairichting van de stappenmotor te veranderen met twee limietschakelaars die tegenover elkaar zijn geplaatst.
Hardware Vereist
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over Stappenmotor en Limietschakelaar
Als u niet vertrouwd bent met de stappenmotor en limietschakelaar (inclusief pinout, functionaliteit en programmeren), kunnen de volgende tutorials u helpen dit te leren:
- Arduino Nano - Limietschakelaar tutorial
- Arduino Nano - Stappenmotor tutorial
Bedradingsschema
Deze tutorial biedt het bedradingsschema voor twee situaties: één stappenmotor + één limietschakelaar, en één stappenmotor + twee limietschakelaars.

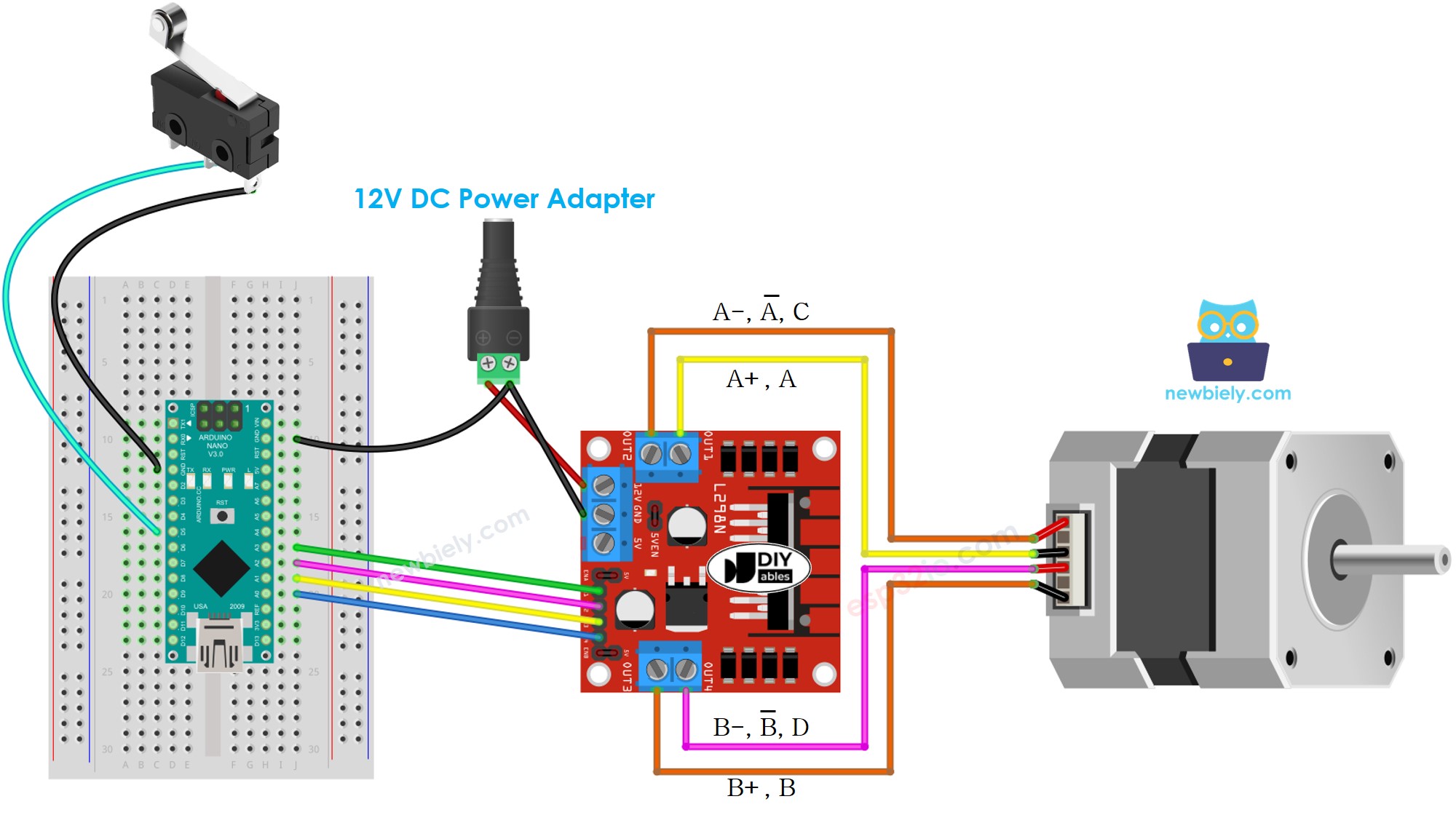

- Bedradingsschema tussen Arduino Nano, stappenmotor en een limietschakelaar.
This image is created using Fritzing. Click to enlarge image
- Bedradingsschema tussen Arduino Nano, stappenmotor en twee limietschakelaars.
This image is created using Fritzing. Click to enlarge image
※ Notiz:
De bedradingsverbinding tussen de stappenmotor en de L298N kan variëren afhankelijk van het type stappenmotor. Raadpleeg voor een succesvolle verbinding de tutorial Arduino Nano - Stappenmotor voor instructies over het aansluiten van de stappenmotor op de L298N motor driver.
Arduino Nano Code - Stappenmotor Stoppen met Limietschakelaar
Een stappenmotor kunt u op verschillende manieren stoppen:
- Gebruik de stepper.stop() functie: Dit zorgt niet voor een onmiddellijke stop, maar laat de motor geleidelijk vertraagt stoppen.
- Roep de stepper.run() functie niet aan: Dit zorgt ervoor dat de stappenmotor direct stopt.
De onderstaande code laat een stappenmotor continu draaien totdat de limietschakelaar wordt ingedrukt.
/*
* Deze Arduino Nano code is ontwikkeld door newbiely.nl
* Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino-nano/arduino-nano-stepper-motor-limit-switch
*/
#include <ezButton.h>
#include <AccelStepper.h>
#define MAX_POSITION 0x7FFFFFFF // maximum of position we can set (long type)
ezButton limit_switch(5); // create ezButton object for pin D5
AccelStepper stepper(AccelStepper::FULL4WIRE, A3, A2, A1, A0);
bool is_stopped = false;
void setup() {
Serial.begin(9600);
limit_switch.setDebounceTime(50); // set debounce time to 50 milliseconds
stepper.setMaxSpeed(500.0); // set the maximum speed
stepper.setAcceleration(50.0); // set acceleration
stepper.setSpeed(100); // set initial speed
stepper.setCurrentPosition(0); // set position
stepper.moveTo(MAX_POSITION);
}
void loop() {
limit_switch.loop(); // MUST call the loop() function first
if (limit_switch.isPressed()) {
Serial.println(F("The limit switch: TOUCHED"));
is_stopped = true;
}
if (is_stopped == false) {
// without this part, the move will stop after reaching maximum position
if (stepper.distanceToGo() == 0) { // if motor moved to the maximum position
stepper.setCurrentPosition(0); // reset position to 0
stepper.moveTo(MAX_POSITION); // move the motor to maximum position again
}
stepper.run(); // MUST be called in loop() function
} else {
// If the stepper.run() function is not invoked, the motor stops immediately
// NOTE: invoking the stepper.stop() does NOT stop the motor immediately.
Serial.println(F("The stepper motor is STOPPED"));
}
}
Snelle Stappen
- Verbind de Arduino Nano met een computer via een USB-kabel.
- Open de Arduino IDE, kies het juiste bord en de juiste poort.
- Klik op het Libraries icoon in de linkerzijbalk van de Arduino IDE.
- Zoek naar “ezButton” en vind de button library van ArduinoGetStarted.com.
- Druk op de Installeren knop om de ezButton bibliotheek te installeren.
- Zoek naar “AccelStepper” en vind de AccelStepper bibliotheek gemaakt door Mike McCauley.
- Druk daarna op de Installeren knop om deze toe te voegen.
- Kopieer de code hierboven en open deze in de Arduino IDE.
- Klik in de Arduino IDE op de Upload knop om de code te compileren en te uploaden naar de Arduino Nano.
- Als de bedrading correct is, zal de motor met de klok mee draaien.
- Wanneer de limietschakelaar wordt ingedrukt, stopt de motor direct.
- De output in de Seriële Monitor ziet er als volgt uit.
COM6
The limit switch: TOUCHED
The stepper motor is STOPPED
The stepper motor is STOPPED
The stepper motor is STOPPED
The stepper motor is STOPPED
Autoscroll
Clear output
9600 baud
Newline
Code Uitleg
Bekijk de regel-voor-regel uitleg in de commentaarregels van de broncode!
Arduino Nano Code - Draairichting Stappenmotor Veranderen met Limietschakelaar
Een stappenmotor draait continu en de draairichting wordt veranderd wanneer een limietschakelaar wordt ingedrukt. Dit wordt gerealiseerd met de volgende code:
/*
* Deze Arduino Nano code is ontwikkeld door newbiely.nl
* Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino-nano/arduino-nano-stepper-motor-limit-switch
*/
#include <ezButton.h>
#include <AccelStepper.h>
#define DIRECTION_CCW -1
#define DIRECTION_CW 1
#define MAX_POSITION 0x7FFFFFFF // maximum of position we can set (long type)
ezButton limit_switch(5); // create ezButton object for pin D5
AccelStepper stepper(AccelStepper::FULL4WIRE, A3, A2, A1, A0);
int direction = DIRECTION_CW;
long target_pos = 0;
void setup() {
Serial.begin(9600);
limit_switch.setDebounceTime(50); // set debounce time to 50 milliseconds
stepper.setMaxSpeed(500.0); // set the maximum speed
stepper.setAcceleration(50.0); // set acceleration
stepper.setSpeed(100); // set initial speed
stepper.setCurrentPosition(0); // set position
target_pos = direction * MAX_POSITION;
stepper.moveTo(target_pos);
}
void loop() {
limit_switch.loop(); // MUST call the loop() function first
if (limit_switch.isPressed()) {
Serial.println(F("The limit switch: TOUCHED"));
direction *= -1; // change direction
Serial.print(F("The direction -> "));
if (direction == DIRECTION_CW)
Serial.println(F("CLOCKWISE"));
else
Serial.println(F("ANTI-CLOCKWISE"));
target_pos = direction * MAX_POSITION;
stepper.setCurrentPosition(0); // set position
stepper.moveTo(target_pos);
}
// without this part, the move will stop after reaching maximum position
if (stepper.distanceToGo() == 0) { // if motor moved to the maximum position
stepper.setCurrentPosition(0); // reset position to 0
stepper.moveTo(target_pos); // move the motor to maximum position again
}
stepper.run(); // MUST be called in loop() function
}
Snelle Stappen
- Kopieer de code en open deze met de Arduino IDE.
- Klik in de IDE op de Upload knop om de code naar de Arduino Nano te uploaden.
- Als de bedrading correct is, draait de motor met de klok mee.
- Druk de limietschakelaar in en de draairichting van de stappenmotor wordt omgedraaid naar tegen de klok in.
- Druk de limietschakelaar opnieuw in en de stappenmotor draait weer met de klok mee.
- De output in de Seriële Monitor ziet er als volgt uit.
COM6
The limit switch: TOUCHED
The direction -> ANTI-CLOCKWISE
The limit switch: TOUCHED
The direction -> CLOCKWISE
Autoscroll
Clear output
9600 baud
Newline
Arduino Nano Code - Draairichting Stappenmotor Veranderen met twee Limietschakelaars
Laat een stappenmotor continu draaien en wijzig de draairichting wanneer één van de twee limietschakelaars wordt ingedrukt.
/*
* Deze Arduino Nano code is ontwikkeld door newbiely.nl
* Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino-nano/arduino-nano-stepper-motor-limit-switch
*/
#include <ezButton.h>
#include <AccelStepper.h>
#define DIRECTION_CCW -1
#define DIRECTION_CW 1
#define STATE_CHANGE_DIR 1
#define STATE_MOVE 2
#define STATE_MOVING 3
#define MAX_POSITION 0x7FFFFFFF // maximum of position we can set (long type)
ezButton limit_switch_1(5); // create ezButton object for pin D5
ezButton limit_switch_2(12); // create ezButton object for pin D12
AccelStepper stepper(AccelStepper::FULL4WIRE, A3, A2, A1, A0);
int stepper_state = STATE_MOVE;
int direction = DIRECTION_CW;
long target_pos = 0;
void setup() {
Serial.begin(9600);
limit_switch_1.setDebounceTime(50); // set debounce time to 50 milliseconds
limit_switch_2.setDebounceTime(50); // set debounce time to 50 milliseconds
stepper.setMaxSpeed(500.0); // set the maximum speed
stepper.setAcceleration(50.0); // set acceleration
stepper.setSpeed(100); // set initial speed
stepper.setCurrentPosition(0); // set position
}
void loop() {
limit_switch_1.loop(); // MUST call the loop() function first
limit_switch_2.loop(); // MUST call the loop() function first
if (limit_switch_1.isPressed()) {
stepper_state = STATE_CHANGE_DIR;
Serial.println(F("The limit switch 1: TOUCHED"));
}
if (limit_switch_2.isPressed()) {
stepper_state = STATE_CHANGE_DIR;
Serial.println(F("The limit switch 2: TOUCHED"));
}
switch (stepper_state) {
case STATE_CHANGE_DIR:
direction *= -1; // change direction
Serial.print(F("The direction -> "));
if (direction == DIRECTION_CW)
Serial.println(F("CLOCKWISE"));
else
Serial.println(F("ANTI-CLOCKWISE"));
stepper_state = STATE_MOVE; // after changing direction, go to the next state to move the motor
break;
case STATE_MOVE:
target_pos = direction * MAX_POSITION;
stepper.setCurrentPosition(0); // set position
stepper.moveTo(target_pos);
stepper_state = STATE_MOVING; // after moving, go to the next state to keep the motor moving infinity
break;
case STATE_MOVING: // without this state, the move will stop after reaching maximum position
if (stepper.distanceToGo() == 0) { // if motor moved to the maximum position
stepper.setCurrentPosition(0); // reset position to 0
stepper.moveTo(target_pos); // move the motor to maximum position again
}
break;
}
stepper.run(); // MUST be called in loop() function
}
Snelle Stappen
- Kopieer de bovenstaande code en open deze in de Arduino IDE.
- Klik op de Upload knop om de code naar de Arduino Nano te verzenden.
- Als de bedrading correct is, zal de motor met de klok mee draaien.
- Bij indrukken van limietschakelaar 1, zal de draairichting van de stappenmotor worden omgedraaid naar tegen de klok in.
- Bij indrukken van limietschakelaar 2 zal de draairichting weer veranderen naar met de klok mee.
- De output in de Seriële Monitor ziet er als volgt uit.
COM6
The limit switch 1: TOUCHED
The direction -> ANTI-CLOCKWISE
The limit switch 2: TOUCHED
The direction -> CLOCKWISE
Autoscroll
Clear output
9600 baud
Newline
