Arduino Nano - Piezo Buzzer

Deze handleiding toont u hoe u een Arduino Nano gebruikt om een piezo buzzer aan te sturen. In detail leert u:

Hoe een piezo buzzer werkt
Hoe u een piezo buzzer aansluit op een Arduino Nano board
Hoe u de Arduino Nano programmeert om geluid te laten genereren door de piezo buzzer
Hoe u de Arduino Nano programmeert om een melodie van een liedje te laten afspelen door de piezo buzzer

Hardware Vereist

1	×	Official Arduino Nano
1	×	Alternatief: DIYables ATMEGA328P Nano Development Board
1	×	USB A naar Mini-B USB kabel
1	×	3-24V Actieve Piezo Buzzer
1	×	Actieve Piezo Buzzer Module
1	×	Passieve Piezo Buzzer Module
1	×	Breadboard (experimenteerprint)
1	×	Jumperkabels
1	×	(Aanbevolen) Schroefklem Uitbreidingsboard voor Arduino Nano
1	×	(Aanbevolen) Breakout Uitbreidingsboard voor Arduino Nano
1	×	(Aanbevolen) Stromsplitter voor Arduino Nano

Of u kunt de volgende kits kopen:

1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over Piezo Buzzer

Een Piezo Buzzer wordt gebruikt om geluid, piepjes of zelfs een melodie te produceren.

Op de markt is een veelzijdige 3V-24V actieve buzzer verkrijgbaar die functioneert als zowel een 3-5V actieve buzzer als een hoge-spanning buzzer (vanaf 12V en hoger).

Wanneer direct aangesloten op een Arduino-pin, produceert de buzzer een standaardgeluid, wat het ideaal maakt voor toepassingen zoals geluidsindicatoren, bijvoorbeeld toetsgeluiden.
Wanneer aangesloten op een hoge spanningsbron via een relais, geeft de buzzer een luid geluid, geschikt als waarschuwingssignaal.

De Piezo Buzzer Pinout

Een Piezo Buzzer heeft doorgaans twee pins:

De negatieve (-) pin moet worden aangesloten op GND (0V)
De positieve (+) pin ontvangt het besturingssignaal van de Arduino Nano (direct of indirect via relais)

Hoe werkt een Piezo Buzzer

Zie Hoe Piezo Buzzer werkt

Bedradingsschema

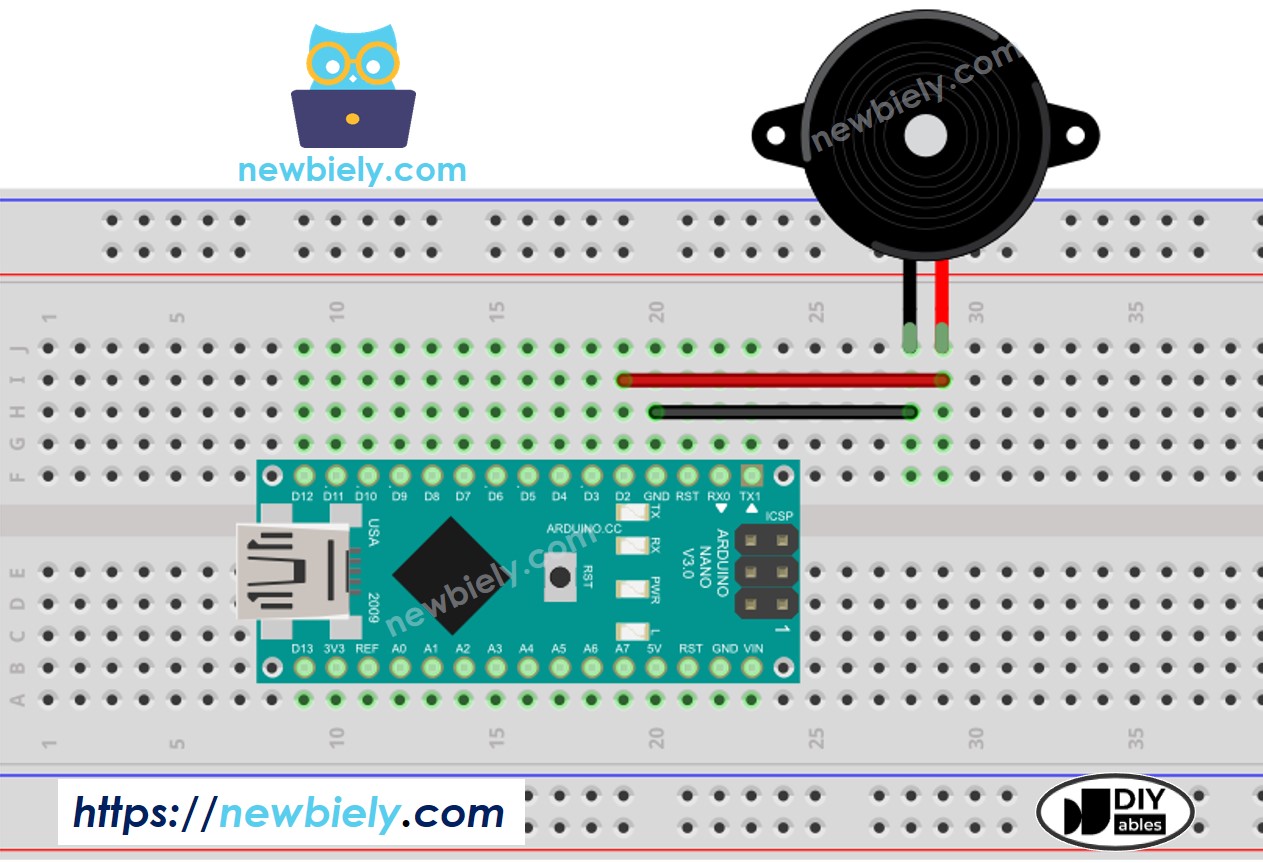

De bedrading tussen Arduino Nano en Piezo Buzzer

This image is created using Fritzing. Click to enlarge image

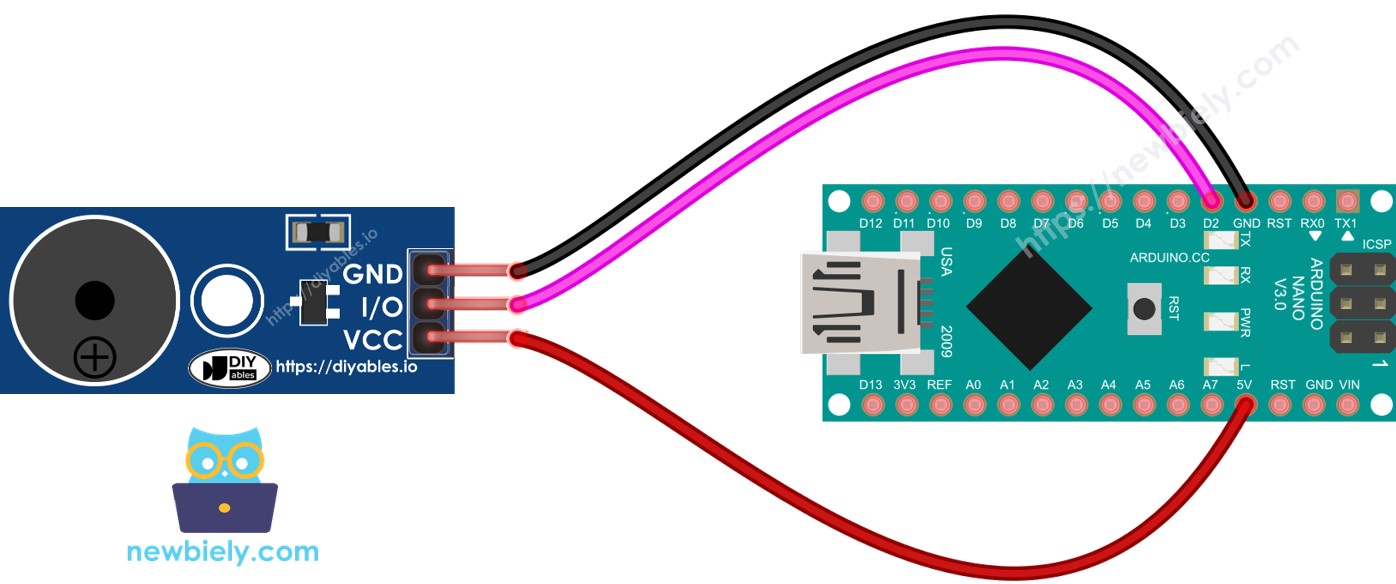

De bedrading tussen Arduino Nano en Piezo Buzzer module

Arduino Nano Piezo Buzzer module bedrading

This image is created using Fritzing. Click to enlarge image

Hoe te programmeren voor Piezo Buzzer

Dankzij de Arduino bibliotheek is het eenvoudig om een melodie af te spelen. Er is geen noodzaak om te begrijpen hoe een vierkante golf wordt gegenereerd. Alles wat we hoeven te doen is gebruik maken van twee functies uit de bibliotheek: tone() en noTone().

Arduino Nano Code

#include "pitches.h" #define BUZZER_PIN 2 // The Arduino Nano pin connected to the piezo buzzer's pin // notes in the melody: int melody[] = { NOTE_C4, NOTE_G3, NOTE_G3, NOTE_A3, NOTE_G3, 0, NOTE_B3, NOTE_C4 }; // note durations: 4 = quarter note, 8 = eighth note, etc.: int noteDurations[] = { 4, 8, 8, 4, 4, 4, 4, 4 }; void setup() { // iterate over the notes of the melody: for (int thisNote = 0; thisNote < 8; thisNote++) { // to calculate the note duration, take one second divided by the note type. //e.g. quarter note = 1000 / 4, eighth note = 1000/8, etc. int noteDuration = 1000 / noteDurations[thisNote]; tone(BUZZER_PIN, melody[thisNote], noteDuration); // to distinguish the notes, set a minimum time between them. // The note's duration + 30% seems to work well: int pauseBetweenNotes = noteDuration * 1.30; delay(pauseBetweenNotes); // stop the tone playing: noTone(BUZZER_PIN); } } void loop() { // no need to repeat the melody. }

Snelle Stappen

Verbind een Arduino Nano met een PC via een USB-kabel.
Open de Arduino IDE, selecteer het juiste board en de juiste poort.
Kopieer de code en open deze in de Arduino IDE.
Maak het bestand pitches.h aan in de Arduino IDE door:

Ofwel te klikken op de knop net onder het serial monitor icoon en New Tab te kiezen, of gebruik te maken van de toetsencombinatie Ctrl+Shift+N.

Geef het bestand de naam pitches.h en klik op de OK knop.

Kopieer onderstaande code en plak deze in het aangemaakte pitches.h bestand.

/************************************************* * Public Constants *************************************************/ #define NOTE_B0 31 #define NOTE_C1 33 #define NOTE_CS1 35 #define NOTE_D1 37 #define NOTE_DS1 39 #define NOTE_E1 41 #define NOTE_F1 44 #define NOTE_FS1 46 #define NOTE_G1 49 #define NOTE_GS1 52 #define NOTE_A1 55 #define NOTE_AS1 58 #define NOTE_B1 62 #define NOTE_C2 65 #define NOTE_CS2 69 #define NOTE_D2 73 #define NOTE_DS2 78 #define NOTE_E2 82 #define NOTE_F2 87 #define NOTE_FS2 93 #define NOTE_G2 98 #define NOTE_GS2 104 #define NOTE_A2 110 #define NOTE_AS2 117 #define NOTE_B2 123 #define NOTE_C3 131 #define NOTE_CS3 139 #define NOTE_D3 147 #define NOTE_DS3 156 #define NOTE_E3 165 #define NOTE_F3 175 #define NOTE_FS3 185 #define NOTE_G3 196 #define NOTE_GS3 208 #define NOTE_A3 220 #define NOTE_AS3 233 #define NOTE_B3 247 #define NOTE_C4 262 #define NOTE_CS4 277 #define NOTE_D4 294 #define NOTE_DS4 311 #define NOTE_E4 330 #define NOTE_F4 349 #define NOTE_FS4 370 #define NOTE_G4 392 #define NOTE_GS4 415 #define NOTE_A4 440 #define NOTE_AS4 466 #define NOTE_B4 494 #define NOTE_C5 523 #define NOTE_CS5 554 #define NOTE_D5 587 #define NOTE_DS5 622 #define NOTE_E5 659 #define NOTE_F5 698 #define NOTE_FS5 740 #define NOTE_G5 784 #define NOTE_GS5 831 #define NOTE_A5 880 #define NOTE_AS5 932 #define NOTE_B5 988 #define NOTE_C6 1047 #define NOTE_CS6 1109 #define NOTE_D6 1175 #define NOTE_DS6 1245 #define NOTE_E6 1319 #define NOTE_F6 1397 #define NOTE_FS6 1480 #define NOTE_G6 1568 #define NOTE_GS6 1661 #define NOTE_A6 1760 #define NOTE_AS6 1865 #define NOTE_B6 1976 #define NOTE_C7 2093 #define NOTE_CS7 2217 #define NOTE_D7 2349 #define NOTE_DS7 2489 #define NOTE_E7 2637 #define NOTE_F7 2794 #define NOTE_FS7 2960 #define NOTE_G7 3136 #define NOTE_GS7 3322 #define NOTE_A7 3520 #define NOTE_AS7 3729 #define NOTE_B7 3951 #define NOTE_C8 4186 #define NOTE_CS8 4435 #define NOTE_D8 4699 #define NOTE_DS8 4978

Klik op de Upload knop in de Arduino IDE om de code te compileren en te uploaden naar de Arduino Nano.

Luister naar het liedje van de vogels.

Arduino Nano Code Aanpassen

Nu gaan we de code aanpassen om het liedje "Jingle Bells" af te spelen.

We hoeven alleen de waarden te wijzigen in twee arrays: int melody[] en int noteDurations[].

/* * Deze Arduino Nano code is ontwikkeld door newbiely.nl * Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-nano/arduino-nano-piezo-buzzer */ #include "pitches.h" #define BUZZER_PIN 2 // The Arduino Nano pin connected to the piezo buzzer's pin // notes in the melody: int melody[] = { NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_G5, NOTE_C5, NOTE_D5, NOTE_E5, NOTE_F5, NOTE_F5, NOTE_F5, NOTE_F5, NOTE_F5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_D5, NOTE_D5, NOTE_E5, NOTE_D5, NOTE_G5 }; // note durations: 4 = quarter note, 8 = eighth note, etc, also called tempo: int noteDurations[] = { 8, 8, 4, 8, 8, 4, 8, 8, 8, 8, 2, 8, 8, 8, 8, 8, 8, 8, 16, 16, 8, 8, 8, 8, 4, 4 }; void setup() { // iterate over the notes of the melody: int size = sizeof(noteDurations) / sizeof(int); for (int thisNote = 0; thisNote < size; thisNote++) { // to calculate the note duration, take one second divided by the note type. //e.g. quarter note = 1000 / 4, eighth note = 1000/8, etc. int noteDuration = 1000 / noteDurations[thisNote]; tone(BUZZER_PIN, melody[thisNote], noteDuration); // to distinguish the notes, set a minimum time between them. // The note's duration + 30% seems to work well: int pauseBetweenNotes = noteDuration * 1.30; delay(pauseBetweenNotes); // stop the tone playing: noTone(BUZZER_PIN); } } void loop() { // no need to repeat the melody. }

※ Notiz:

De bovenstaande code maakt gebruik van de delay() functie. Dit zorgt ervoor dat andere code tijdens het afspelen van de melodie geblokkeerd wordt. Om dit te voorkomen kan de ezBuzzer bibliotheek worden gebruikt. Deze bibliotheek is speciaal ontworpen voor gebruik met buzzers en maakt het mogelijk om piepjes of melodieën te spelen zonder dat de rest van de code geblokkeerd wordt.

Video Tutorial

We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.

Bekijk onze video-tutorial voor een visuele begeleiding bij dit project! De video biedt extra inzichten en helpt u stap voor stap op weg met Arduino Nano en Piezo Buzzer.

Daag uzelf uit

Laat een Piezo Buzzer uw favoriete liedje spelen.
Gebruik een bewegingssensor om een alarm te laten klinken wanneer iemand uw waardevolle spullen nadert. Raadpleeg Arduino Nano - Motion Sensor voor meer informatie.
