Hoe de Arduino Nano van Stroom te Voorzien
U bent wellicht informatie online tegengekomen over twee verschillende methoden om de Arduino Nano van stroom te voorzien: via de USB-poort of via de Vin-pin. Maar welke methode is het veiligst en meest effectief, vooral als u ook extra componenten zoals sensoren, displays of motoren wilt voeden? In deze handleiding verkennen we de beste manieren om uw Arduino Nano van stroom te voorzien, zowel voor eenvoudige als meer complexe projecten, waarbij we zorgen dat al uw apparaten stabiel en beschermd blijven.
In detail behandelen we:
- Twee methoden om de Arduino Nano van stroom te voorzien
- De meest effectieve manier om de Arduino Nano te voeden
- Het voeden van de Arduino Nano samen met externe componenten
- Een aanbevolen opstelling met een power splitter
Hardware Benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |

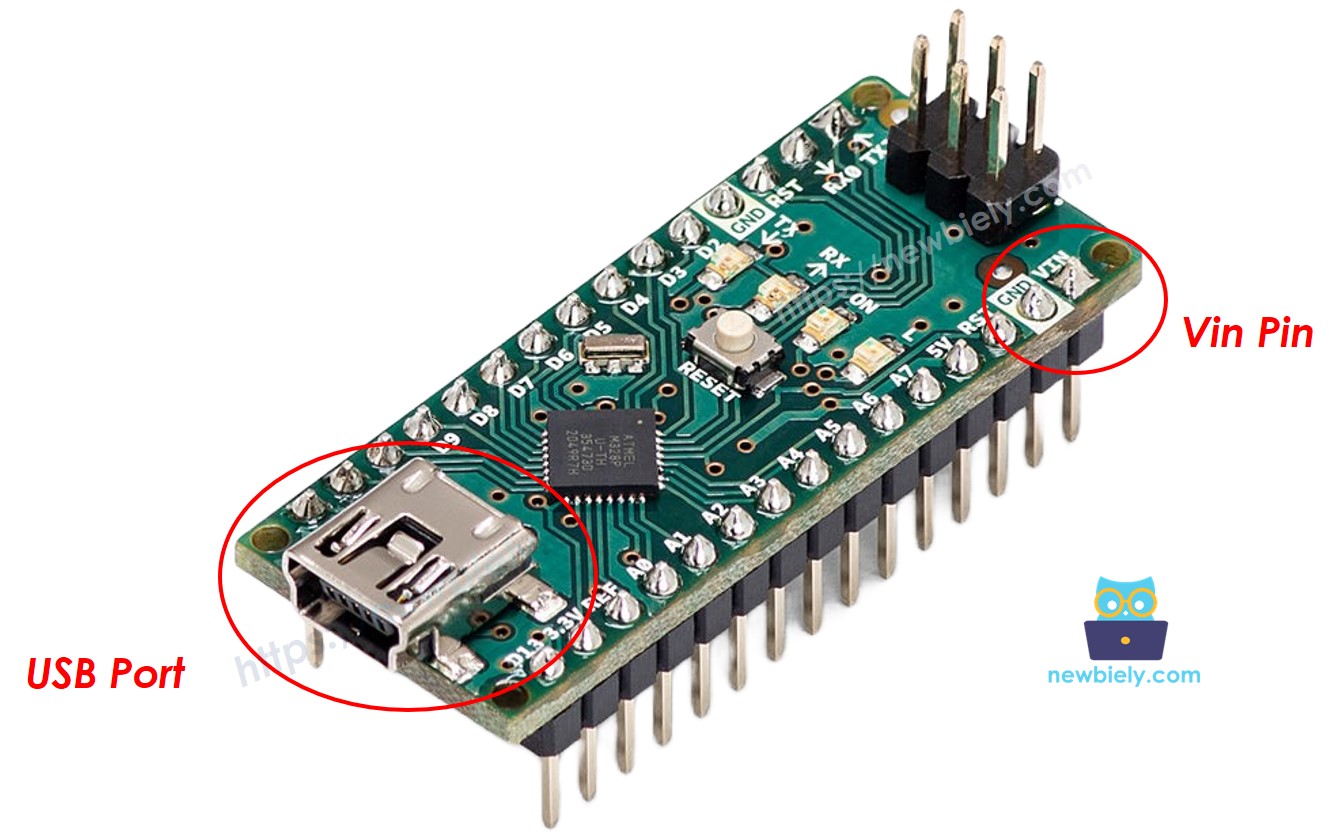

Twee Manieren om de Arduino Nano van Stroom te Voorzien
- Voeding via USB-poort (5V): Deze methode levert een constante 5V direct vanuit uw computer of een USB-voedingsadapter. Het is eenvoudig en veilig voor de meeste Arduino-projecten omdat de spanning gereguleerd blijft zonder extra aanpassingen.
- Voeding via Vin-pin (6-24V): Wanneer u 6-24V levert via de Vin-pin, zet de onboard spanningsregelaar van de Arduino dit om naar 5V. Veelgebruikte voedingsadapters zijn meestal 9V of 12V, wat ervoor kan zorgen dat de Arduino behoorlijk warm wordt vanwege de hogere ingangsspanning.
Wat is de Beste Manier om de Arduino Nano te Voeden?
Als u de Arduino Nano via de Vin-pin voedt, dient u een spanning te gebruiken binnen het bereik van 6-24V. De meeste beschikbare voedingen zijn echter 5V, 9V of 12V:
- Als u een 5V voeding gebruikt via de Vin-pin: Dit kan werken, maar deze opstelling kan instabiel zijn omdat de spanning mogelijk onvoldoende is voor de onboard regelaar om goed te functioneren.
- Als u een 9V of 12V voeding gebruikt via de Vin-pin: Dit levert een stabielere voeding, maar zorgt er vaak voor dat de Arduino warm wordt.
Daarom is de beste optie om de Arduino Nano van stroom te voorzien met een 5V voeding via de USB-poort.
Voeden van Externe Componenten
Veel projecten vereisen niet alleen de Arduino, maar ook andere componenten zoals sensoren, displays en motoren. De externe onderdelen rechtstreeks voeden via de 5V-pin van de Arduino wordt afgeraden omdat dit te veel stroom kan trekken via de spanningsregelaar van het bord en daardoor mogelijk schade veroorzaakt aan de Arduino Nano.
Het is beter om de externe componenten – zoals sensoren, displays en motoren – apart van stroom te voorzien. In de volgende sectie laten we zien hoe u dat kunt doen.
Aanbevolen Opstelling met een Power Splitter
De optimale oplossing is om een 5V voeding te gebruiken in combinatie met een power splitter set. Deze splitter verdeelt de 5V uitgang in twee aparte lijnen:
- USB-Mini Connector: Voedt de Arduino Nano via de USB-poort.
- Schroefconnector Blok: Levert stroom aan externe componenten en sensoren.
Deze opstelling zorgt ervoor dat elk onderdeel van uw project een stabiele 5V voeding krijgt zonder het risico dat de Arduino Nano beschadigd raakt.

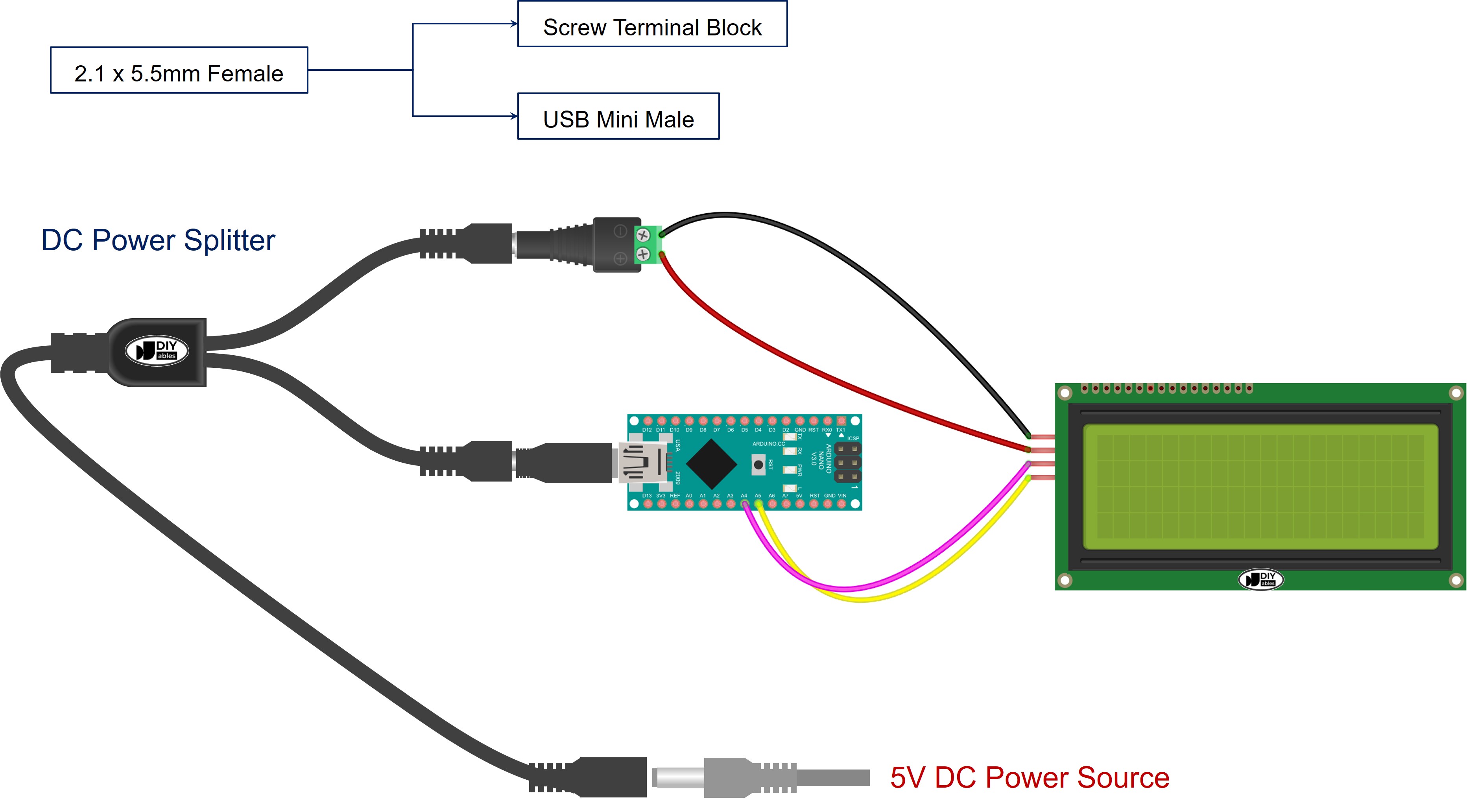

Bedradingsschema
Hieronder ziet u een voorbeeld van de beste manier om zowel de Arduino Nano als een LCD-display van stroom te voorzien:

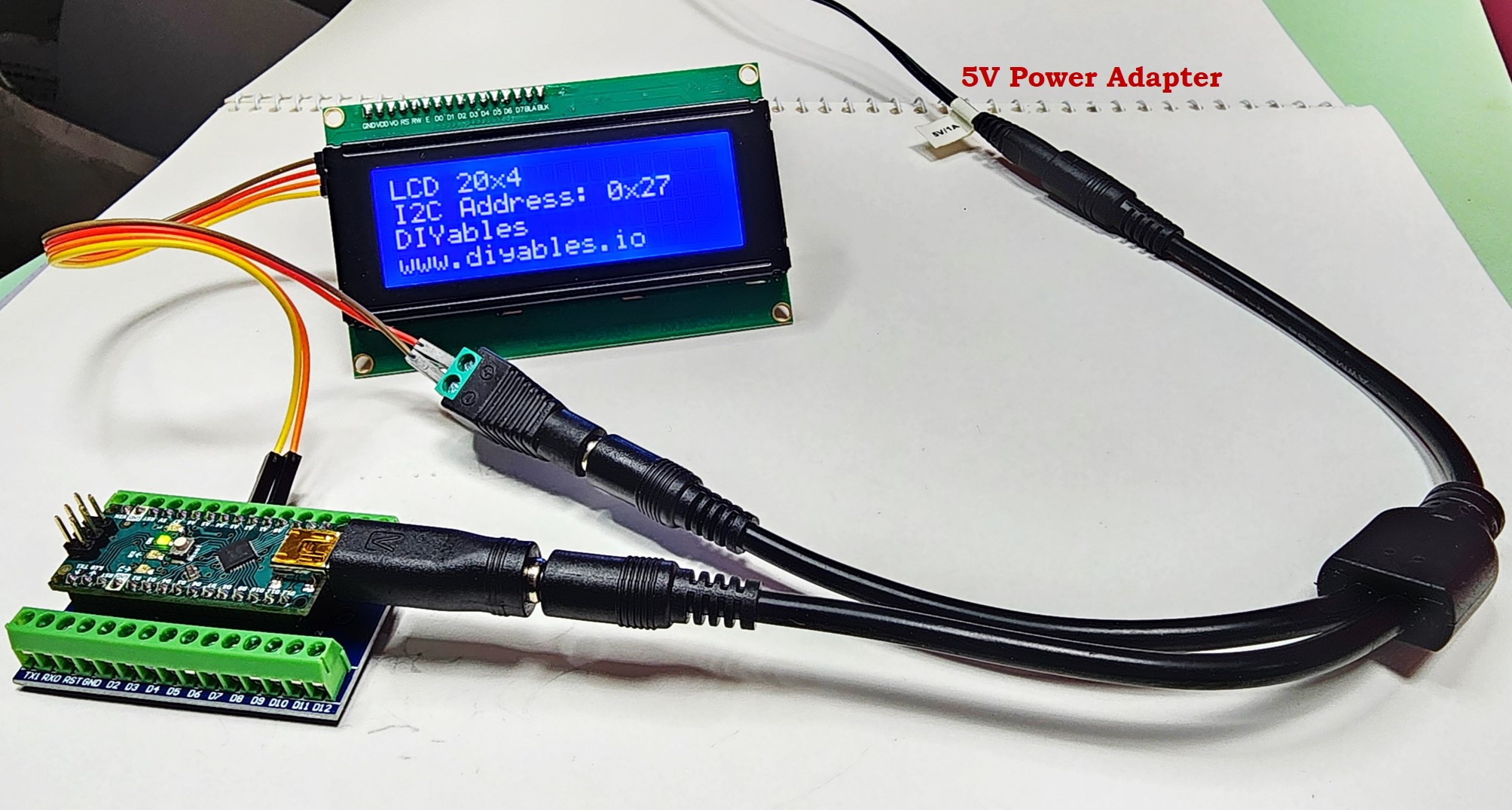

Praktijkvoorbeeld
Op deze foto ziet u hoe u de Arduino Nano en extra componenten voedt in een echt project:
