Arduino Nano - Potentiometer Relay

Deze tutorial legt uit hoe u een Arduino Nano en potentiometer gebruikt om een relay te bedienen. In detail:

De Arduino Nano bepaalt of de analoge waarde van de potentiometer boven of onder een drempelwaarde ligt en schakelt de relay respectievelijk aan of uit.
De Arduino Nano bepaalt of de uitgangsspanning van de potentiometer boven of onder een drempelwaarde ligt en schakelt de relay respectievelijk aan of uit.

Door een relay te verbinden met een lamp, LED-strip, motor of actuator kunnen we met de Arduino Nano en potentiometer deze apparaten regelen.

Hardware benodigd

1	×	Official Arduino Nano
1	×	Alternatief: DIYables ATMEGA328P Nano Development Board
1	×	USB A naar Mini-B USB-kabel
1	×	Potentiometer
1	×	(Alternatief) Potentiometer Kit
1	×	(Alternatief) Potentiometer Module met draaiknop
1	×	Relais
1	×	Waarschuwingslamp helder waterdicht
1	×	12V Voedingsadapter
1	×	DC-Stroomaansluiting
1	×	Jumperdraden
1	×	(Aanbevolen) Schroefklem Uitbreidingsboard voor Arduino Nano
1	×	(Aanbevolen) Breakout Uitbreidingsboard voor Arduino Nano
1	×	(Aanbevolen) Stromsplitter voor Arduino Nano

Of u kunt de volgende kits kopen:

1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over Relay en Potentiometer

Als u niet bekend bent met relay en potentiometer (inclusief pinout, werking, programmeren, enz.), kunnen de volgende tutorials u helpen:

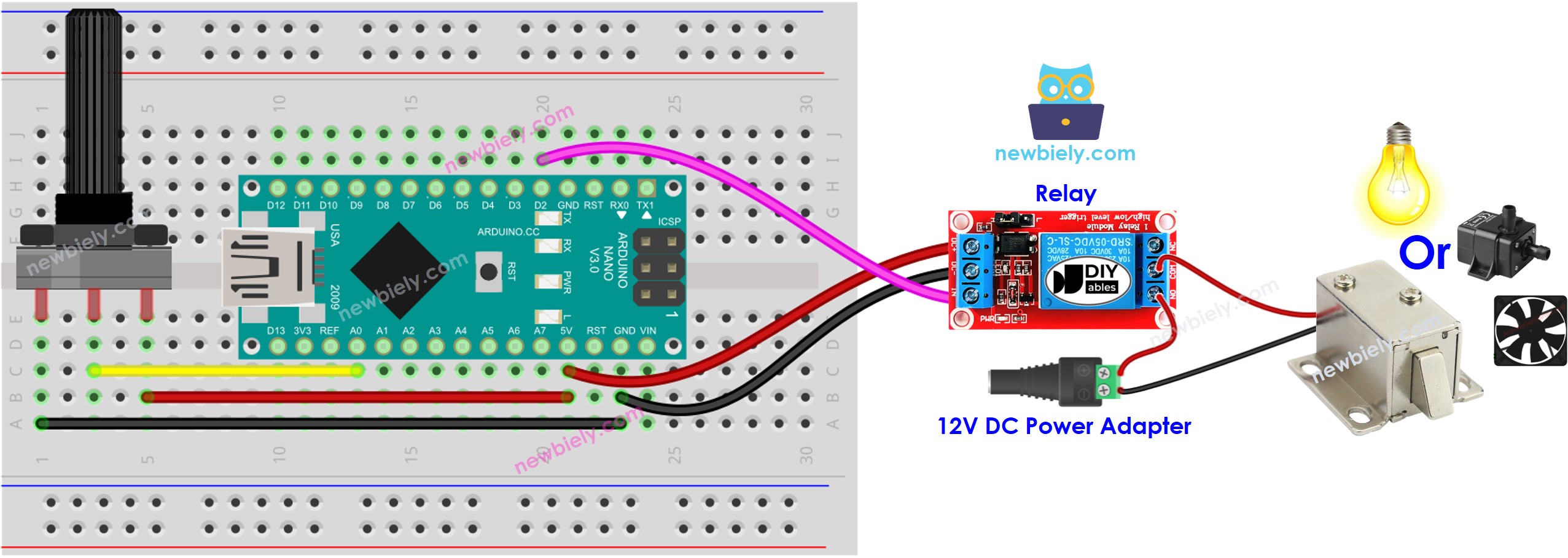

Bedradingsschema

This image is created using Fritzing. Click to enlarge image

Arduino Nano Code - Analoge Drempelwaarde

/* * Deze Arduino Nano code is ontwikkeld door newbiely.nl * Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-nano/arduino-nano-potentiometer-relay */ const int POTENTIOMETER_PIN = A0; // The Arduino Nano pin connected to Potentiometer pin const int RELAY_PIN = 2; // The Arduino Nano pin connected to Relay's pin const int ANALOG_THRESHOLD = 500; void setup() { pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin if(analog_value > ANALOG_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay }

Snelle Stappen

Verbind uw Arduino Nano met uw computer via een USB-kabel.
Start de Arduino IDE, selecteer de juiste board en poort.
Kopieer de bovenstaande code en open deze in de Arduino IDE.
Klik op de Upload knop in de Arduino IDE om de code te compileren en naar de Arduino Nano te uploaden.

Draai aan de potentiometer
Observeer de wisseling van de toestand van de relay

Code-uitleg

Bekijk de regel-voor-regel uitleg die in de commentaren in de broncode staat!

Arduino Nano Code - Spanningsdrempel

De analoge waarde van een potentiometer wordt omgezet naar een spanningswaarde. Deze spanning wordt vervolgens vergeleken met een spanningsdrempel. Als de spanning gelijk is aan of groter is dan de drempelwaarde, wordt de relay geactiveerd.

/* * Deze Arduino Nano code is ontwikkeld door newbiely.nl * Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-nano/arduino-nano-potentiometer-relay */ const int POTENTIOMETER_PIN = A0; // The Arduino Nano pin connected to Potentiometer pin const int RELAY_PIN = 2; // The Arduino Nano pin connected to Relay's pin const float VOLTAGE_THRESHOLD = 2.5; // Voltages void setup() { pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin float voltage = floatMap(analog_value, 0, 1023, 0, 5); // Rescale to potentiometer's voltage if(voltage > VOLTAGE_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay } float floatMap(float x, float in_min, float in_max, float out_min, float out_max) { return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min; }
