Arduino Nano - Touch Sensor - Relay

Deze handleiding legt uit hoe u de Arduino Nano en een touch sensor gebruikt om een relay te bedienen. Door de relay te verbinden met een solenoïde slot, lamp, LED strip, motor of actuator..., kunt u met de touch sensor deze apparaten aansturen. We behandelen twee verschillende toepassingen:

Toepassing 1 - De staat van de relay is gesynchroniseerd met de staat van de touch sensor. In detail:

De Arduino Nano zet de relay aan wanneer de touch sensor wordt aangeraakt.
De Arduino Nano zet de relay uit wanneer de touch sensor NIET wordt aangeraakt.

Toepassing 2 - De staat van de relay wordt telkens omgeschakeld bij aanraking van de touch sensor. Meer specifiek:

Als de Arduino Nano detecteert dat de touch sensor is aangeraakt (verandering van HIGH naar LOW), schakelt deze de relay aan als deze uit stond, of uit als deze aan stond.
Loslaten van de touch sensor heeft geen effect op de staat van de relay.

Hardware Benodigdheden

1	×	Official Arduino Nano
1	×	Alternatief: DIYables ATMEGA328P Nano Development Board
1	×	USB A naar Mini-B USB kabel
1	×	Aanraaksensor
1	×	Relais
1	×	Breadboard (experimenteerprint)
1	×	Jumper Wires (verbindingsdraadjes)
1	×	(optioneel) Solenoïde slot
1	×	(optioneel) 12V voedingsadapter
1	×	(optioneel) DC Power Jack
1	×	(Aanbevolen) Schroefklem Uitbreidingsboard voor Arduino Nano
1	×	(Aanbevolen) Breakout Uitbreidingsboard voor Arduino Nano
1	×	(Aanbevolen) Stromsplitter voor Arduino Nano

Of u kunt de volgende kits kopen:

1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over Relay en Touch Sensor

Als u niet vertrouwd bent met de relay en touch sensor (inclusief pinout, werking en programmeren), kunnen volgende tutorials u helpen:

Bedradingsschema

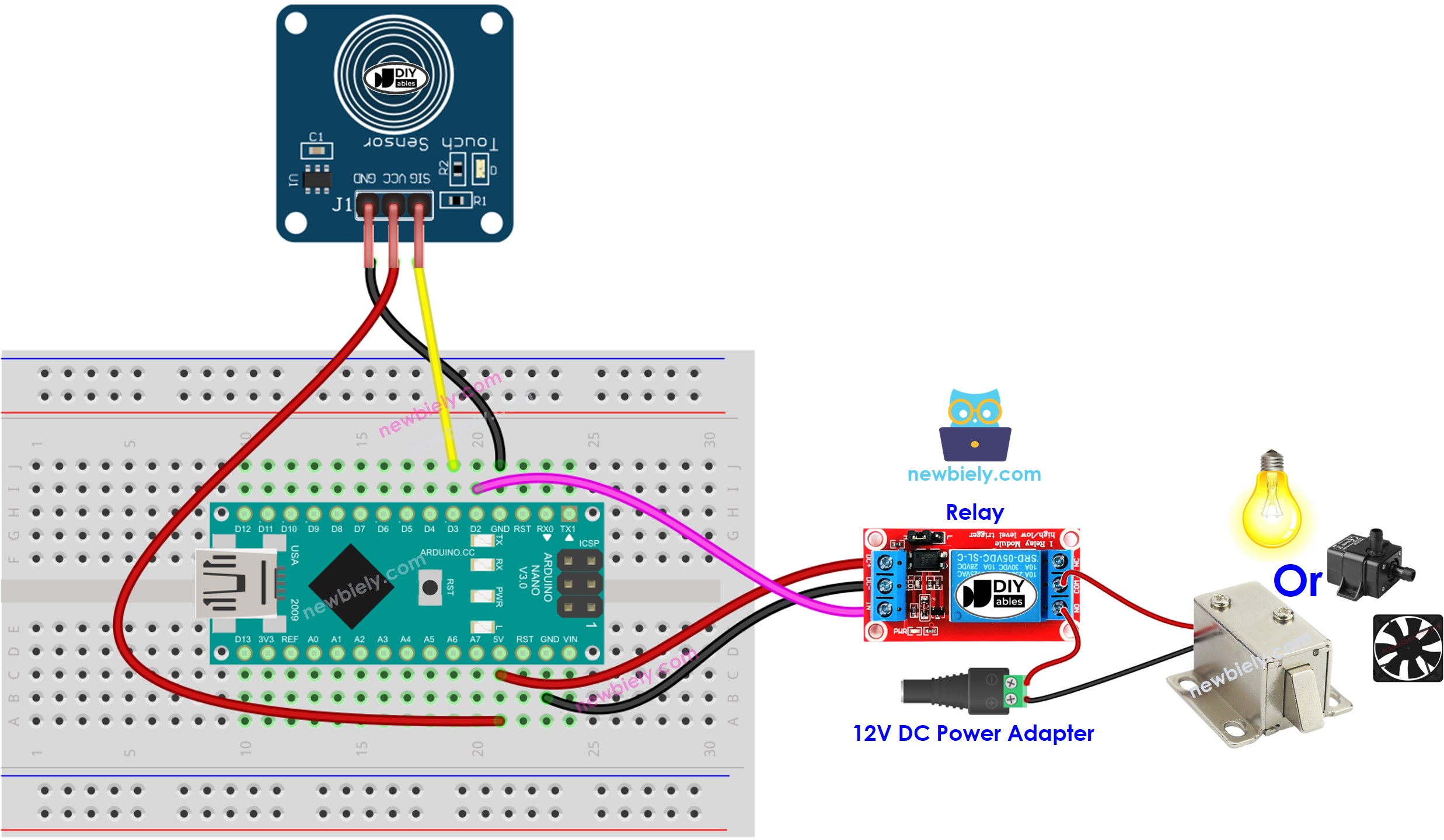

Arduino Nano touch sensor relay wiring diagram

This image is created using Fritzing. Click to enlarge image

Zie De beste manier om Arduino Nano en andere componenten van stroom te voorzien.

Toepassing 1 - De relay is gesynchroniseerd met de toestand van de touch sensor

Arduino Nano Code

/* * Deze Arduino Nano code is ontwikkeld door newbiely.nl * Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-nano/arduino-nano-touch-sensor-relay */ #define TOUCH_SENSOR_PIN 3 // The Arduino Nano pin connected to the touch sensor #define RELAY_PIN 2 // The Arduino Nano pin connected to the relay module void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(TOUCH_SENSOR_PIN, INPUT); // set arduino pin to input mode pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { int touch_state = digitalRead(TOUCH_SENSOR_PIN); // read new state if (touch_state == HIGH) { Serial.println("The sensor is being touched"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (touch_state == LOW) { Serial.println("The sensor is untouched"); digitalWrite(RELAY_PIN, LOW); // turn off } }

Snelle Stappen

Verbind een Arduino Nano met uw computer via een USB-kabel.
Start de Arduino IDE en selecteer het juiste board en de juiste poort.
Kopieer de code en open deze in de Arduino IDE.
Klik op de Upload-knop in de Arduino IDE om de code te compileren en naar de Arduino Nano te uploaden.

Raak de touch sensor aan en houd deze een paar seconden vast.
Observeer de verandering in de staat van de relay.

U zult zien dat de staat van de relay synchroon loopt met de staat van de touch sensor.

Code-uitleg

Bekijk de regel-voor-regel uitleg in de commentaarregels van de broncode!

Toepassing 2 - Touch sensor schakelt relay

Arduino Nano Code - Touch Sensor schakelt relay

/* * Deze Arduino Nano code is ontwikkeld door newbiely.nl * Deze Arduino Nano code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-nano/arduino-nano-touch-sensor-relay */ #define TOUCH_SENSOR_PIN 3 // The Arduino Nano pin connected to the touch sensor #define RELAY_PIN 2 // The Arduino Nano pin connected to the relay module int relay_state = LOW; // The current state of relay int prev_touch_state; // The previous state of touch sensor int touch_state; // The current state of touch sensor void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(TOUCH_SENSOR_PIN, INPUT); // set arduino pin to input mode pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode touch_state = digitalRead(TOUCH_SENSOR_PIN); } void loop() { prev_touch_state = touch_state; // save the last state touch_state = digitalRead(TOUCH_SENSOR_PIN); // read new state if (prev_touch_state == LOW && touch_state == HIGH) { Serial.println("The sensor is touched"); // toggle state of relay relay_state = !relay_state; // control relay according to the toggled state digitalWrite(RELAY_PIN, relay_state); } }

Code-uitleg

U vindt de uitleg terug in de commentaren van de hierboven getoonde Arduino Nano code.

In de code is de expressie relay_state = !relay_state gelijkwaardig aan de volgende code:

if(relay_state == LOW) relay_state = HIGH; else relay_state = LOW;

Snelle Stappen

Kopieer de code en open deze in de Arduino IDE.
Upload de code naar de Arduino Nano.
Raak de touch sensor meerdere keren aan en laat los.
Observeer de verandering in de staat van de relay.

U zult merken dat de relay één keer aan- of uitschakelt telkens wanneer u de touch sensor aanraakt.

Video Tutorial

We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.
