Arduino UNO R4 - Automatisch Irrigatiesysteem

We gaan leren hoe u een automatisch irrigatiesysteem voor uw tuin kunt bouwen met behulp van Arduino UNO R4, een bodemvochtsensor, een relais en een pomp.

Wanneer de grond droog is, activeert Arduino UNO R4 automatisch een relais om een pomp te starten voor het bewateren van planten.
Wanneer de grond nat is, activeert Arduino UNO R4 automatisch een relais om de pomp te stoppen.

Benodigde Hardware

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatief: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Arduino UNO R4 Minima (Alternatief)
1	×	USB-kabel Type-C
1	×	Capacitieve Bodemvochtsensor
1	×	Relais
1	×	12V Pomp
1	×	Vinylslang
1	×	12V Voedingsadapter
1	×	DC Voedingsconnector
1	×	Jumper Draden
1	×	(Aanbevolen) Schroefklem Block Shield voor Arduino Uno R4
1	×	(Aanbevolen) Breadboard-Shield voor Arduino Uno R4
1	×	(Aanbevolen) Behuizing voor Arduino Uno R4
1	×	(Aanbevolen) Stromsplitter voor Arduino Uno R4
1	×	(Aanbevolen) Prototyping Basisplaat & Breadboard Kit voor Arduino Uno

Of u kunt de volgende kits kopen:

1	×	DIYables STEM V4 IoT Starterskit (Arduino inbegrepen)
1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Aankoopadvies: Veel capacitieve bodemvochtsensoren op de markt zijn van lage kwaliteit, ongeacht de versie. We raden u ten zeerste aan de sensor met TLC555I-chip van het merk DIYables te kopen via de bovenstaande link. We hebben het getest en het werkte goed.

Over bodemvochtsensor en Pomp

Om meer te leren over de pomp en bodemvochtsensor (pinout, werking, programmering), raadpleeg de onderstaande tutorials:

Arduino UNO R4 - Bodemvochtsensor tutorial
Arduino UNO R4 - Bestuurt Pomp tutorial

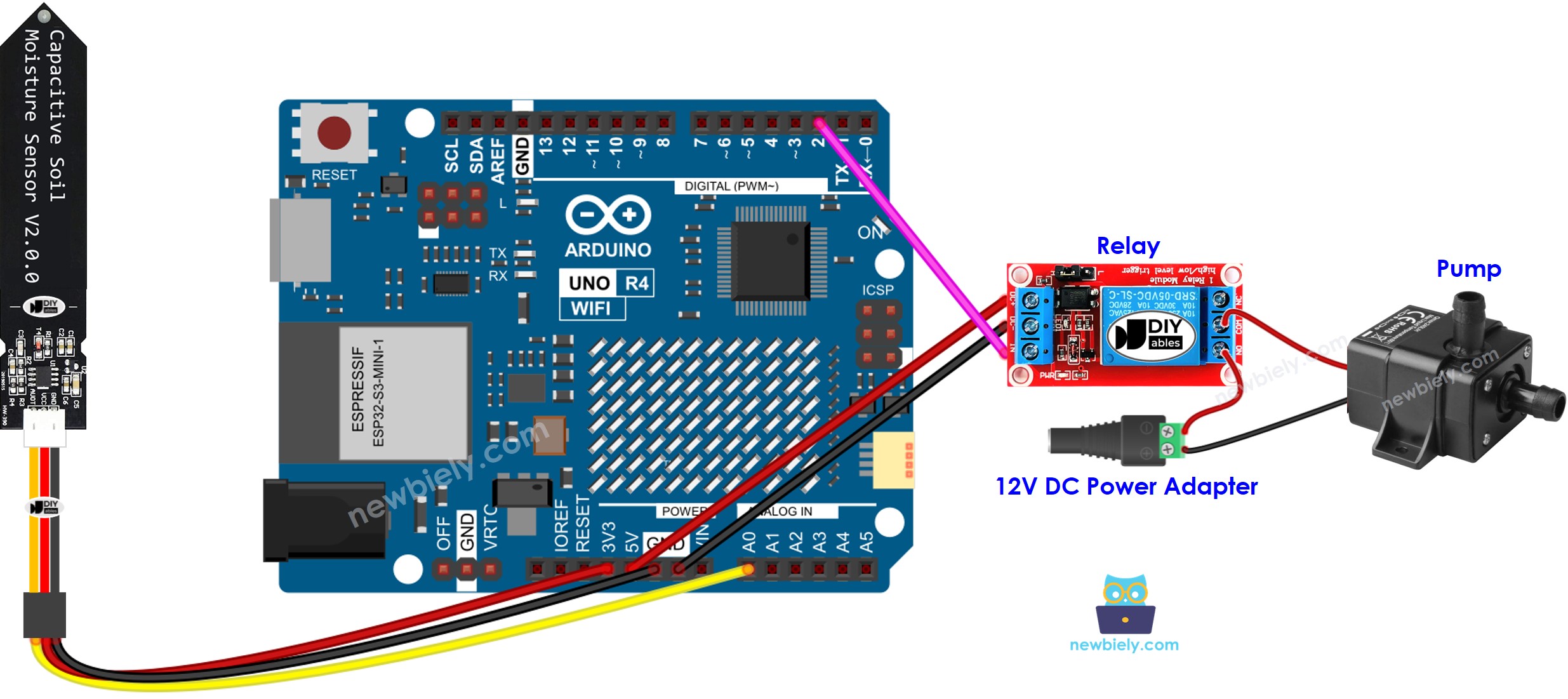

Bedradingsschema

This image is created using Fritzing. Click to enlarge image

Zie De beste manier om Arduino Uno R4 en andere componenten van stroom te voorzien.

Arduino UNO R4 Code

/* * Deze Arduino UNO R4 code is ontwikkeld door newbiely.nl * Deze Arduino UNO R4 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-uno-r4/arduino-uno-r4-automatic-irrigation-system */ #define RELAY_PIN 2 // Arduino pin that connects to relay #define MOISTURE_PIN A0 // Arduino pin that connects to AOUT pin of moisture sensor #define THRESHOLD 530 // CHANGE YOUR THRESHOLD HERE void setup() { Serial.begin(9600); pinMode(RELAY_PIN, OUTPUT); } void loop() { int value = analogRead(MOISTURE_PIN); // read the analog value from sensor if (value > THRESHOLD) { Serial.print("The soil is DRY => turn pump ON"); digitalWrite(RELAY_PIN, HIGH); } else { Serial.print("The soil is WET => turn pump OFF"); digitalWrite(RELAY_PIN, LOW); } Serial.print(" ("); Serial.print(value); Serial.println(")"); delay(500); }

Snelle Stappen

Volg deze instructies stap voor stap:

Als dit uw eerste keer is met de Arduino Uno R4 WiFi/Minima, raadpleeg de tutorial over het opzetten van de omgeving voor Arduino Uno R4 WiFi/Minima in de Arduino IDE.
Bedraaad de componenten volgens het meegeleverde schema.
Verbind het Arduino Uno R4 board met uw computer via een USB-kabel.
Start de Arduino IDE op uw computer.
Selecteer het juiste Arduino Uno R4 board (bijv. Arduino Uno R4 WiFi) en COM-poort.
Stel uw apparatuur af om het punt te vinden waar het verandert van nat naar droog, volgens de instructies hier: Arduino UNO R4 - Kalibreert Bodemvochtsensor.
Voer de bijgewerkte waarde voor dit punt in het programma in.
Open de Serial Monitor in de Arduino IDE.
Laad het programma op uw Arduino UNO R4.
Controleer de Serial Monitor om te zien wat het weergeeft.

COM6

Send

The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Code Uitleg

Bekijk de uitleg in de broncode-opmerkingen, regel voor regel!

Video Tutorial

We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.
