Arduino UNO R4 - DHT22 - LCD

We gaan leren hoe u een Arduino UNO R4 programmeert om temperatuur en vochtigheid uit te lezen van een DHT22 sensor en deze weer te geven op een I2C LCD-scherm.

Vereiste Hardware

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatief: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Arduino UNO R4 Minima (Alternatief)
1	×	USB Kabel Type-C
1	×	LCD I2C
1	×	DHT22 Temperatuur Vochtigheid Sensor Module
1	×	Jumper Draden
1	×	(Aanbevolen) Schroefklem Block Shield voor Arduino Uno R4
1	×	(Aanbevolen) Breadboard-Shield voor Arduino Uno R4
1	×	(Aanbevolen) Behuizing voor Arduino Uno R4
1	×	(Aanbevolen) Stromsplitter voor Arduino Uno R4
1	×	(Aanbevolen) Prototyping Basisplaat & Breadboard Kit voor Arduino Uno

Of u kunt de volgende kits kopen:

1	×	DIYables STEM V4 IoT Starterskit (Arduino inbegrepen)
1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Aankoopadvies: Een andere optie is om het LCD I2C-display te maken door LCD 1602 Display en PCF8574 I2C Adapter Module te combineren.

Over DHT22 en LCD

Leer meer over de DHT22 sensor en LCD, inclusief hun pinout, functies en programmeren, in de onderstaande tutorials:

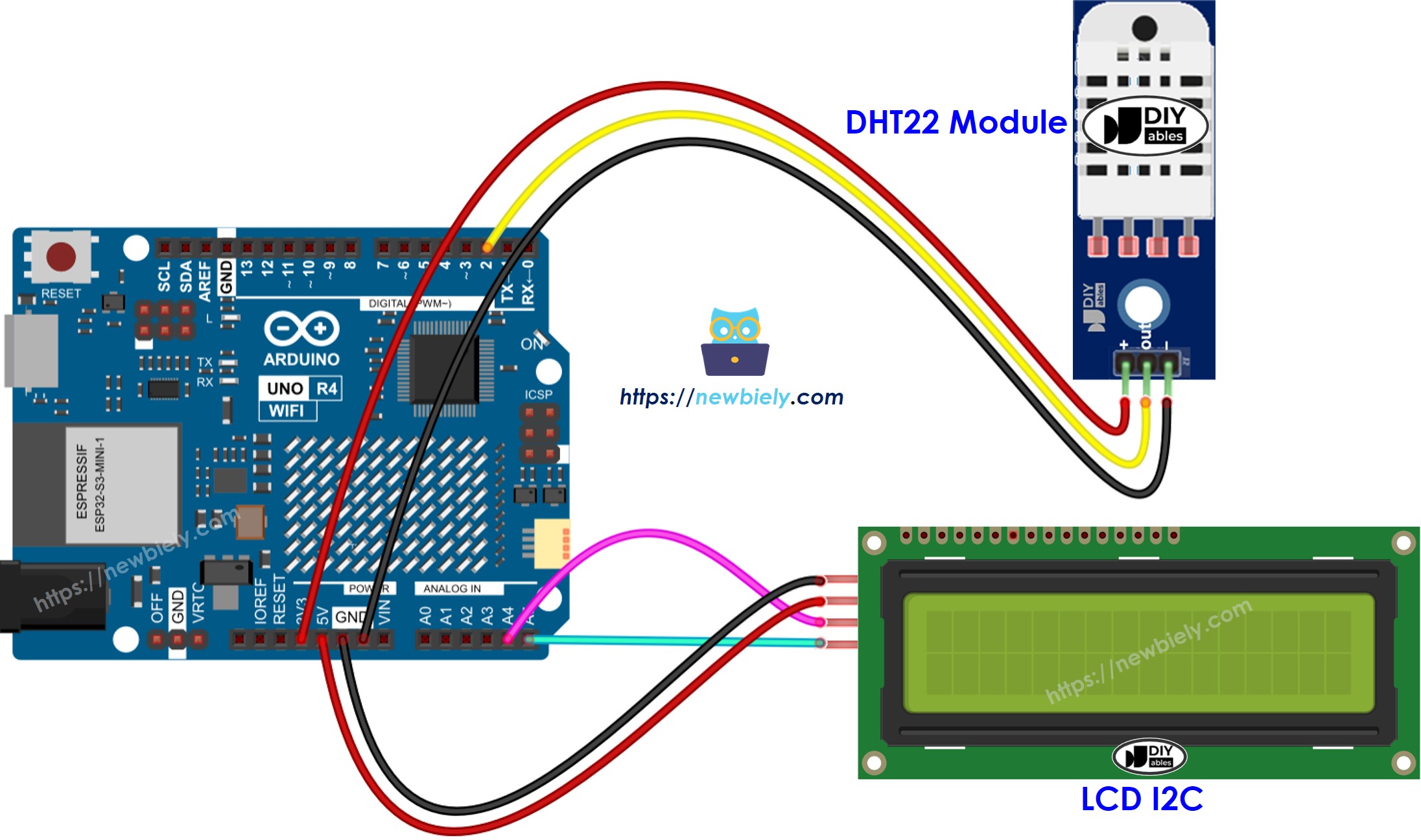

Bedradingsschema

Deze afbeelding is gemaakt met Fritzing. Klik om de afbeelding te vergroten.

Zie De beste manier om Arduino Uno R4 en andere componenten van stroom te voorzien.

Arduino UNO R4 Code - DHT22 Sensor - LCD I2C

/* * Deze Arduino UNO R4 code is ontwikkeld door newbiely.nl * Deze Arduino UNO R4 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-uno-r4/arduino-uno-r4-dht22-lcd */ #include <LiquidCrystal_I2C.h> #include <DHT.h> #define DHT22_PIN 2 // The Arduino Uno R4 pin connected to DHT22 module LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht22(DHT22_PIN, DHT22); void setup() { dht22.begin(); // initialize the sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { delay(2000); // wait a few seconds between measurements float humi = dht22.readHumidity(); // read humidity float tempC = dht22.readTemperature(); // read temperature lcd.clear(); // check if any reads failed if (isnan(humi) || isnan(tempC)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // start to print at the first row lcd.print("Temp: "); lcd.print(tempC); // print the temperature lcd.print((char)223); // print ° character lcd.print("C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print("Humi: "); lcd.print(humi); // print the humidity lcd.print("%"); } }

※ Notiz:

Het LCD I2C-adres kan verschillen afhankelijk van de fabrikant. In onze code hebben we het adres 0x27 gebruikt zoals verstrekt door fabrikant DIYables.

Snelle Stappen

Volg deze instructies stap voor stap:

Als dit uw eerste keer is met de Arduino Uno R4 WiFi/Minima, raadpleeg dan de tutorial over het instellen van de omgeving voor Arduino Uno R4 WiFi/Minima in de Arduino IDE.
Verbind de Arduino Uno R4 met de DHT22 module en LCD I2C volgens het meegeleverde schema.
Verbind het Arduino Uno R4 board met uw computer via een USB-kabel.
Start de Arduino IDE op uw computer.
Selecteer het juiste Arduino Uno R4 board (bijv. Arduino Uno R4 WiFi) en COM-poort.
Klik op het Libraries icoon aan de linkerkant van de Arduino IDE.
Type "DHT" in het zoekveld en zoek naar de DHT sensor library van Adafruit.
Klik op de Install knop om de library toe te voegen.

U moet aanvullende library dependencies installeren.
Klik op de Install All knop om alle library dependencies te installeren.

Arduino UNO R4 Adafruit Unified sensor library

Zoek naar "LiquidCrystal I2C" en kies de LiquidCrystal_I2C library van Frank de Brabander. Klik op de Install knop om de library te installeren.

Arduino UNO R4 LiquidCrystal I2C library

Kopieer de bovenstaande code en open deze in Arduino IDE.
Klik op de Upload knop in Arduino IDE om de code te uploaden naar Arduino UNO R4.
Verander de temperatuur rond de sensor door deze warmer of kouder te maken.
Bekijk het resultaat op de LCD.

Als het LCD-scherm geen informatie toont, controleer dan hier: Probleemoplossing LCD I2C
