Arduino UNO R4 - MP3-speler
Deze tutorial legt uit hoe u een MP3-speler kunt maken met een Arduino UNO R4, een MP3-speler module, een Micro SD-kaart en een speaker. De MP3-speler laadt muziek of audio-opnamen van de Micro SD-kaart. De Arduino UNO R4 bestuurt de MP3-speler module om een nummer van de kaart te selecteren en af te spelen, dit om te zetten in een audiosignaal, en dit signaal naar de speaker te sturen. We behandelen deze stappen in detail.
- Hoe u een speaker en MP3-speler modules aansluit op Arduino UNO R4
- Hoe u Arduino UNO R4 programmeert om een nummer af te spelen van de micro SD-kaart
- Hoe u play, pause, volgende en vorige knoppen toevoegt
Daarna kunt u de code aanpassen om een potentiometer of rotary encoder toe te voegen om het volume aan te passen.
Benodigde Hardware
Of u kunt de volgende kits kopen:
| 1 | × | DIYables STEM V4 IoT Starterskit (Arduino inbegrepen) | |
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over de Seriële MP3-speler Module en Speaker
Seriële MP3-speler Module Pinout
Een seriële MP3-speler module heeft drie interfaces:
- De interface naar de Arduino UNO R4: heeft vier pinnen:
- RX-pin: Dit is voor data en moet worden aangesloten op de TX-pin van de Arduino UNO R4, via Hardware of Software Serial.
- TX-pin: Dit is ook voor data en moet worden aangesloten op de RX-pin van de Arduino UNO R4, via Hardware of Software Serial.
- VCC-pin: Dit is voor voeding en moet worden aangesloten op VCC (5V).
- GND-pin: Dit is een massa-pin en moet worden aangesloten op GND (0V).
- De interface naar de speaker: een 3,5mm Aux uitgang vrouwelijke aansluiting.
- De interface naar de Micro SD-kaart: De Micro SD-kaart socket aan de achterkant van de module.
image source: diyables.io
Speaker Pinout
Een speaker heeft over het algemeen twee aansluitpunten:
- Audio-aansluiting: Deze gebruikt een 3,5mm Aux mannelijke connector om verbinding te maken met de MP3-speler.
- Voedingsaansluiting: Deze kan een USB, een 5V voedingsadapter, of andere types voedingsaansluitingen gebruiken.
Hoe Het Werkt
Wat we moeten voorbereiden:
- Sla een lijst met nummers of opnamen op op een micro SD-kaart.
- Plaats de micro SD-kaart in de MP3-speler module.
- Sluit de MP3-speler module aan op de Arduino UNO R4.
- Sluit de MP3-speler module aan op een speaker.
- Sluit de speaker aan op een voedingsbron.
Elk MP3-bestand op de Micro SD-kaart heeft een nummer beginnend bij 0 dat de volgorde van de nummers aangeeft.
We kunnen vervolgens de Arduino UNO R4 instellen om commando's naar de MP3-speler module te sturen. Deze kan de volgende commando's verwerken:
- Afspelen starten
- Stoppen
- Volgende afspelen
- Vorige afspelen
- Volume aanpassen
De MP3-speler module speelt het MP3-bestand opgeslagen op de micro SD-kaart af, zet dit om in een audiosignaal, en stuurt dit signaal naar de speaker via de 3,5mm Aux interface.

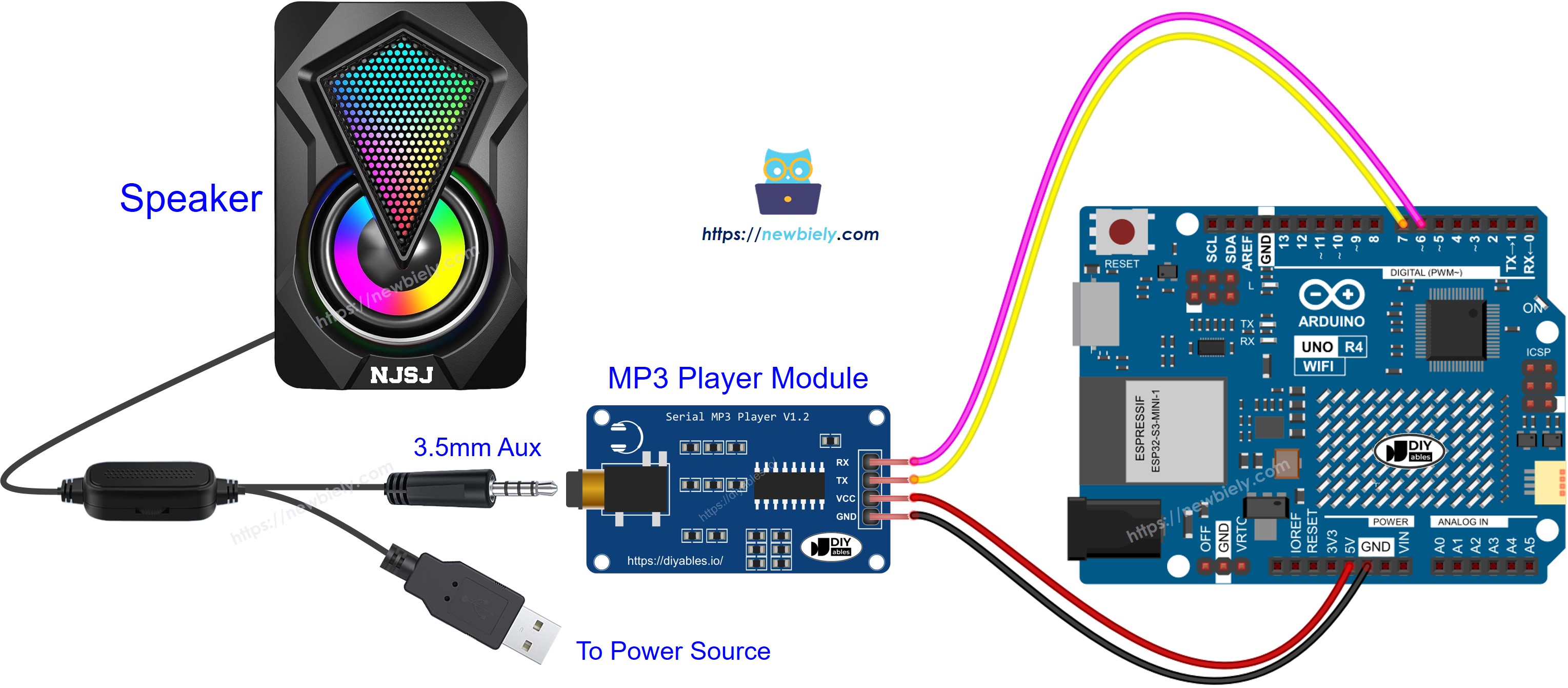

Bedradingsschema
This image is created using Fritzing. Click to enlarge image
Arduino UNO R4 Code - Muziek Afspelen
De onderstaande code start het afspelen van het eerste nummer opgeslagen op de Micro SD-kaart.
/*
* Deze Arduino UNO R4 code is ontwikkeld door newbiely.nl
* Deze Arduino UNO R4 code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino-uno-r4/arduino-uno-r4-mp3-player
*/
#include <SoftwareSerial.h>
#define CMD_PLAY_NEXT 0x01
#define CMD_PLAY_PREV 0x02
#define CMD_PLAY_W_INDEX 0x03
#define CMD_SET_VOLUME 0x06
#define CMD_SEL_DEV 0x09
#define CMD_PLAY_W_VOL 0x22
#define CMD_PLAY 0x0D
#define CMD_PAUSE 0x0E
#define CMD_SINGLE_CYCLE 0x19
#define DEV_TF 0x02
#define SINGLE_CYCLE_ON 0x00
#define SINGLE_CYCLE_OFF 0x01
#define ARDUINO_RX 7 // The Arduino UNO R4 pin connected to the TX of the Serial MP3 Player module
#define ARDUINO_TX 6 // The Arduino UNO R4 pin connected to the RX of the Serial MP3 Player module
SoftwareSerial mp3(ARDUINO_RX, ARDUINO_TX);
void setup() {
Serial.begin(9600);
mp3.begin(9600);
delay(500); // wait chip initialization is complete
mp3_command(CMD_SEL_DEV, DEV_TF); // select the TF card
delay(200); // wait for 200ms
mp3_command(CMD_PLAY, 0x0000); // Play mp3
//mp3_command(CMD_PAUSE, 0x0000); // Pause mp3
//mp3_command(CMD_PLAY_NEXT, 0x0000); // Play next mp3
//mp3_command(CMD_PLAY_PREV, 0x0000); // Play previous mp3
//mp3_command(CMD_SET_VOLUME, 30); // Change volume to 30
}
void loop() {
}
void mp3_command(int8_t command, int16_t dat) {
int8_t frame[8] = { 0 };
frame[0] = 0x7e; // starting byte
frame[1] = 0xff; // version
frame[2] = 0x06; // the number of bytes of the command without starting byte and ending byte
frame[3] = command; //
frame[4] = 0x00; // 0x00 = no feedback, 0x01 = feedback
frame[5] = (int8_t)(dat >> 8); // data high byte
frame[6] = (int8_t)(dat); // data low byte
frame[7] = 0xef; // ending byte
for (uint8_t i = 0; i < 8; i++) {
mp3.write(frame[i]);
}
}
Snelle Stappen
Volg deze instructies stap voor stap:
- Als dit uw eerste keer is met de Arduino Uno R4 WiFi/Minima, raadpleeg de tutorial over het instellen van de omgeving voor Arduino Uno R4 WiFi/Minima in de Arduino IDE.
- Bedrading van de componenten volgens het bijgeleverde schema.
- Sluit het Arduino Uno R4 board aan op uw computer met een USB-kabel.
- Start de Arduino IDE op uw computer.
- Selecteer het juiste Arduino Uno R4 board (bijv. Arduino Uno R4 WiFi) en COM-poort.
- Volg de stappen in het gedeelte Hoe Het Werkt
- Kopieer de bijgeleverde code en gebruik deze in Arduino IDE
- Druk op de Upload knop in Arduino IDE om de code naar Arduino UNO R4 te sturen
- Geniet van de muziek
Arduino UNO R4 Code - Muziek Afspelen met Bedieningsknoppen
De onderstaande code is een verbeterde versie van de eerdere code. Deze bevat vier knoppen waarmee u de MP3-speler kunt bedienen.
/*
* Deze Arduino UNO R4 code is ontwikkeld door newbiely.nl
* Deze Arduino UNO R4 code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino-uno-r4/arduino-uno-r4-mp3-player
*/
#include <SoftwareSerial.h>
#include <ezButton.h>
#define CMD_PLAY_NEXT 0x01
#define CMD_PLAY_PREV 0x02
#define CMD_PLAY_W_INDEX 0x03
#define CMD_SET_VOLUME 0x06
#define CMD_SEL_DEV 0x09
#define CMD_PLAY_W_VOL 0x22
#define CMD_PLAY 0x0D
#define CMD_PAUSE 0x0E
#define CMD_SINGLE_CYCLE 0x19
#define DEV_TF 0x02
#define SINGLE_CYCLE_ON 0x00
#define SINGLE_CYCLE_OFF 0x01
#define ARDUINO_RX 7 // The Arduino UNO R4 pin connected to the TX of the Serial MP3 Player module
#define ARDUINO_TX 6 // The Arduino UNO R4 pin connected to the RX of the Serial MP3 Player module
SoftwareSerial mp3(ARDUINO_RX, ARDUINO_TX);
ezButton button_play(2); // create ezButton object that attach to pin 2
ezButton button_pause(3); // create ezButton object that attach to pin 3
ezButton button_next(4); // create ezButton object that attach to pin 4
ezButton button_prev(5); // create ezButton object that attach to pin 5
void setup() {
Serial.begin(9600);
mp3.begin(9600);
delay(500); // wait chip initialization is complete
mp3_command(CMD_SEL_DEV, DEV_TF); // select the TF card
delay(200); // wait for 200ms
button_play.setDebounceTime(50); // set debounce time to 50 milliseconds
button_pause.setDebounceTime(50); // set debounce time to 50 milliseconds
button_next.setDebounceTime(50); // set debounce time to 50 milliseconds
button_prev.setDebounceTime(50); // set debounce time to 50 milliseconds
}
void loop() {
button_play.loop(); // MUST call the loop() function first
button_pause.loop(); // MUST call the loop() function first
button_next.loop(); // MUST call the loop() function first
button_prev.loop(); // MUST call the loop() function first
if (button_play.isPressed()) {
Serial.println("Play mp3");
mp3_command(CMD_PLAY, 0x0000);
}
if (button_pause.isPressed()) {
Serial.println("Pause mp3");
mp3_command(CMD_PAUSE, 0x0000);
}
if (button_next.isPressed()) {
Serial.println("Play next mp3");
mp3_command(CMD_PLAY_NEXT, 0x0000);
}
if (button_prev.isPressed()) {
Serial.println("Play previous mp3");
mp3_command(CMD_PLAY_PREV, 0x0000);
}
}
void mp3_command(int8_t command, int16_t dat) {
int8_t frame[8] = { 0 };
frame[0] = 0x7e; // starting byte
frame[1] = 0xff; // version
frame[2] = 0x06; // the number of bytes of the command without starting byte and ending byte
frame[3] = command; //
frame[4] = 0x00; // 0x00 = no feedback, 0x01 = feedback
frame[5] = (int8_t)(dat >> 8); // data high byte
frame[6] = (int8_t)(dat); // data low byte
frame[7] = 0xef; // ending byte
for (uint8_t i = 0; i < 8; i++) {
mp3.write(frame[i]);
}
}

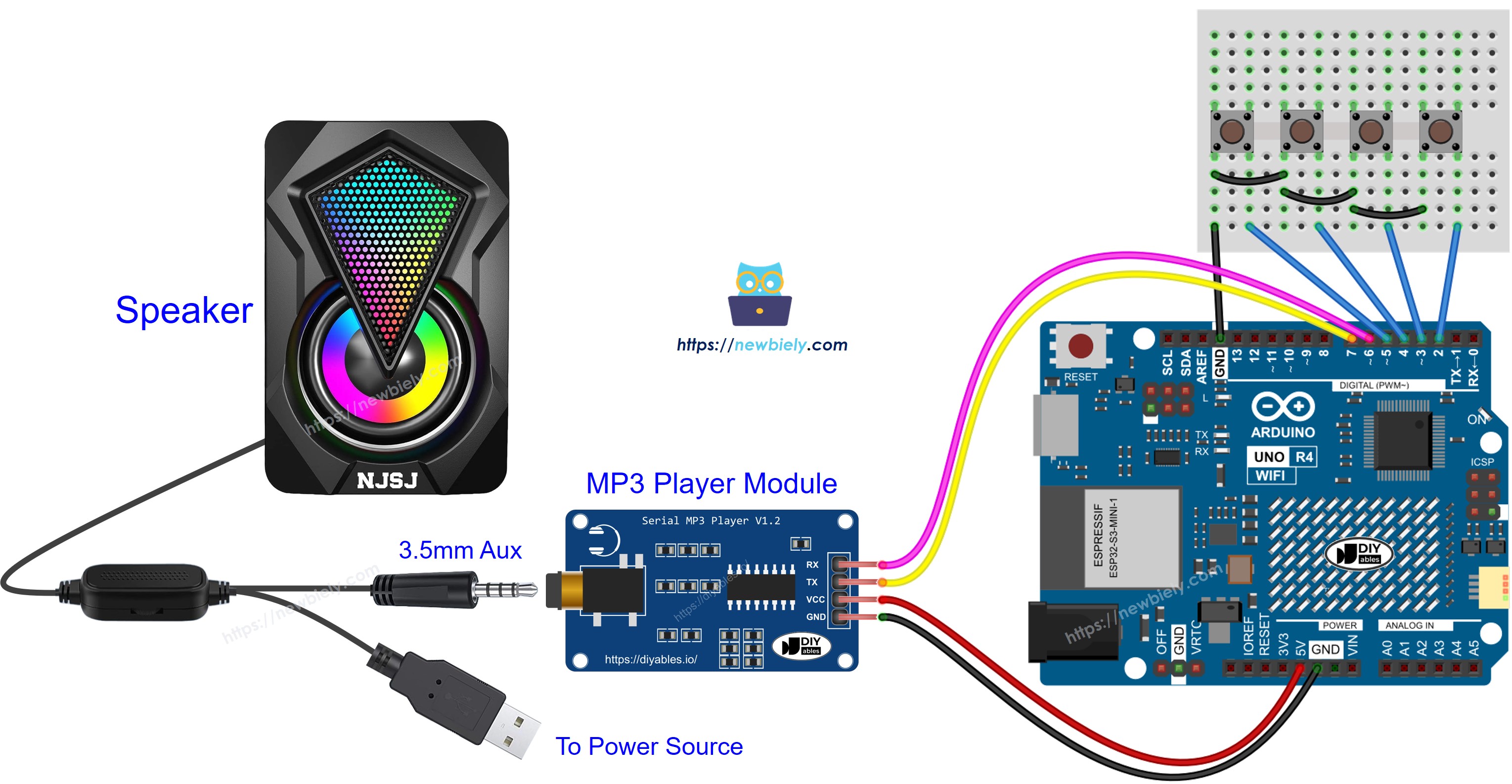

De bedradingsaansluitingen voor de genoemde code:
This image is created using Fritzing. Click to enlarge image
Zie De beste manier om Arduino Uno R4 en andere componenten van stroom te voorzien.
Nu kunt u de projecten aanpassen om meer functies toe te voegen, bijvoorbeeld:
- Een potentiometer toevoegen om het volume aan te passen. Voor instructies, raadpleeg de Arduino UNO R4 Potentiometer tutorial.
- Een IR-afstandsbediening toevoegen door de Arduino UNO R4 IR Remote Controller tutorial te volgen.
- Een RFID-reader en kaart toevoegen om een RFID MP3-speler te maken. Voor meer details, bezoek de Arduino UNO R4 RFID tutorial.
