Arduino UNO R4 RS232

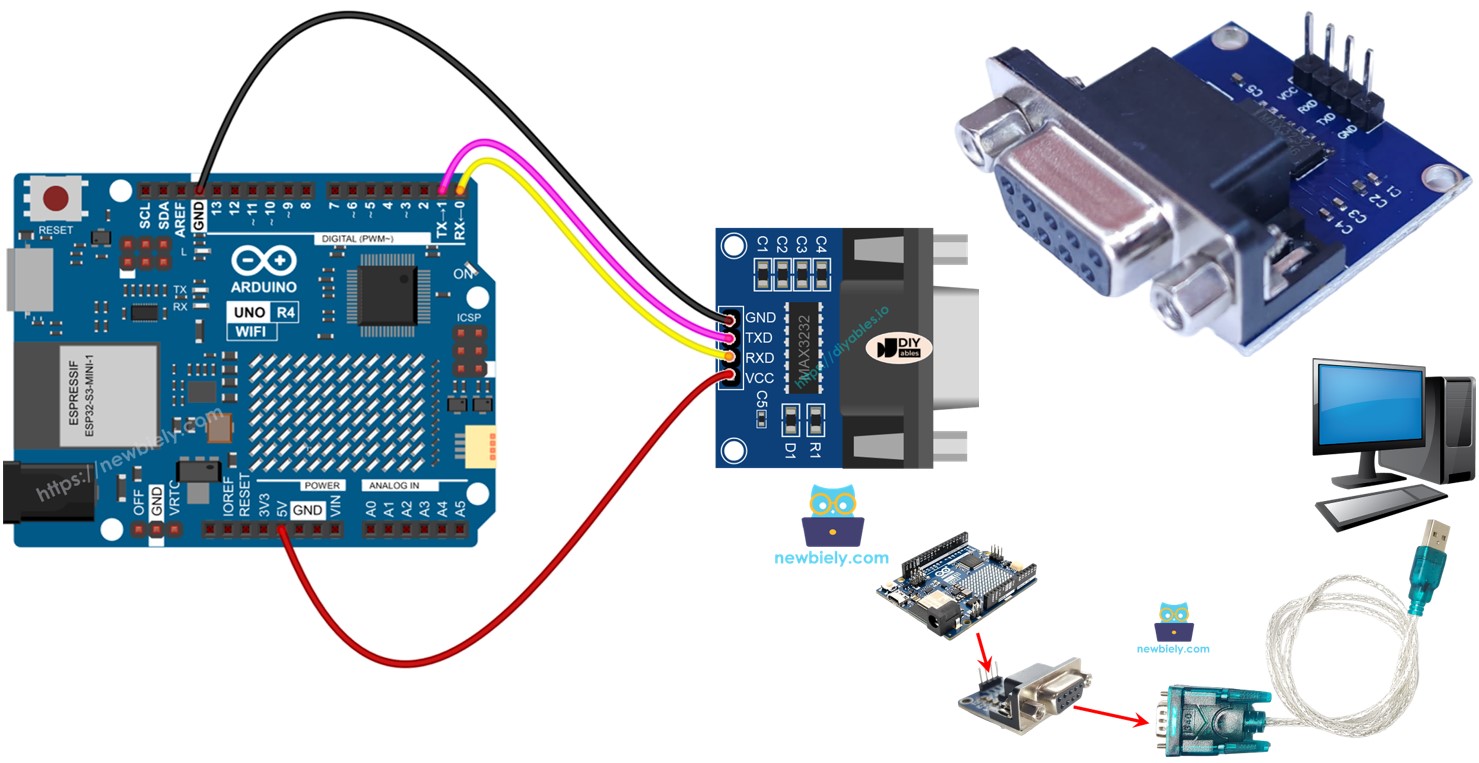

In deze tutorial leren we hoe u RS232-communicatie gebruikt met Arduino UNO R4. We behandelen:

Hoe u Arduino UNO R4 aansluit met de TTL-naar-RS232 module
Hoe u Arduino UNO R4 programmeert om gegevens te ontvangen van het seriële apparaat via de TTL-naar-RS232 module
Hoe u Arduino UNO R4 programmeert om gegevens te verzenden naar het seriële apparaat via de TTL-naar-RS232 module

De tutorial biedt begeleiding voor het gebruik van zowel Hardware Serial als SoftwareSerial.

Benodigde Hardware

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatief: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Arduino UNO R4 Minima (Alternatief)
1	×	USB-kabel Type-C
1	×	TTL naar RS232 Module
1	×	Jumperdraden
1	×	(Optioneel) RS232 naar USB-kabel
1	×	(Optioneel) RS232 Gender Changer
1	×	(Aanbevolen) Schroefklem Block Shield voor Arduino Uno R4
1	×	(Aanbevolen) Breadboard-Shield voor Arduino Uno R4
1	×	(Aanbevolen) Behuizing voor Arduino Uno R4
1	×	(Aanbevolen) Stromsplitter voor Arduino Uno R4
1	×	(Aanbevolen) Prototyping Basisplaat & Breadboard Kit voor Arduino Uno

Of u kunt de volgende kits kopen:

1	×	DIYables STEM V4 IoT Starterskit (Arduino inbegrepen)
1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over TTL naar RS232 Module

Wanneer u de Serial.print(), Serial.read(), Serial.write() functies gebruikt op Arduino UNO R4, verzendt het gegevens via de TX-pin of ontvangt gegevens van de RX-pin. De signalen op deze pinnen zijn TTL-niveau, die geen lange afstanden kunnen afleggen. Om over langere afstanden te communiceren, moet u het TTL-signaal converteren naar RS232-, RS485- of RS422-signalen.

De TTL-naar-RS232 module zet TTL-signalen om naar RS232-signalen, en doet ook het tegenovergestelde.

Pinout

De RS232 naar TTL module heeft twee typen aansluitingen:

De TTL-interface, die verbindt met Arduino UNO R4, heeft 4 pinnen:

VCC pin: Dit is de voedingspin. Sluit deze aan op de VCC (5V/3.3V).
GND pin: Dit is de voedingspin. Sluit deze aan op de GND (0V).
RXD pin: Dit is de datapin. Sluit deze aan op de RX-pin van de Arduino UNO R4.
TXD pin: Dit is de datapin. Sluit deze aan op de TX-pin van de Arduino UNO R4.

De RS232-interface heeft een DB9 vrouwelijke D-Sub connector. Sluit deze aan op uw seriële apparaat.

Bedradingsschema

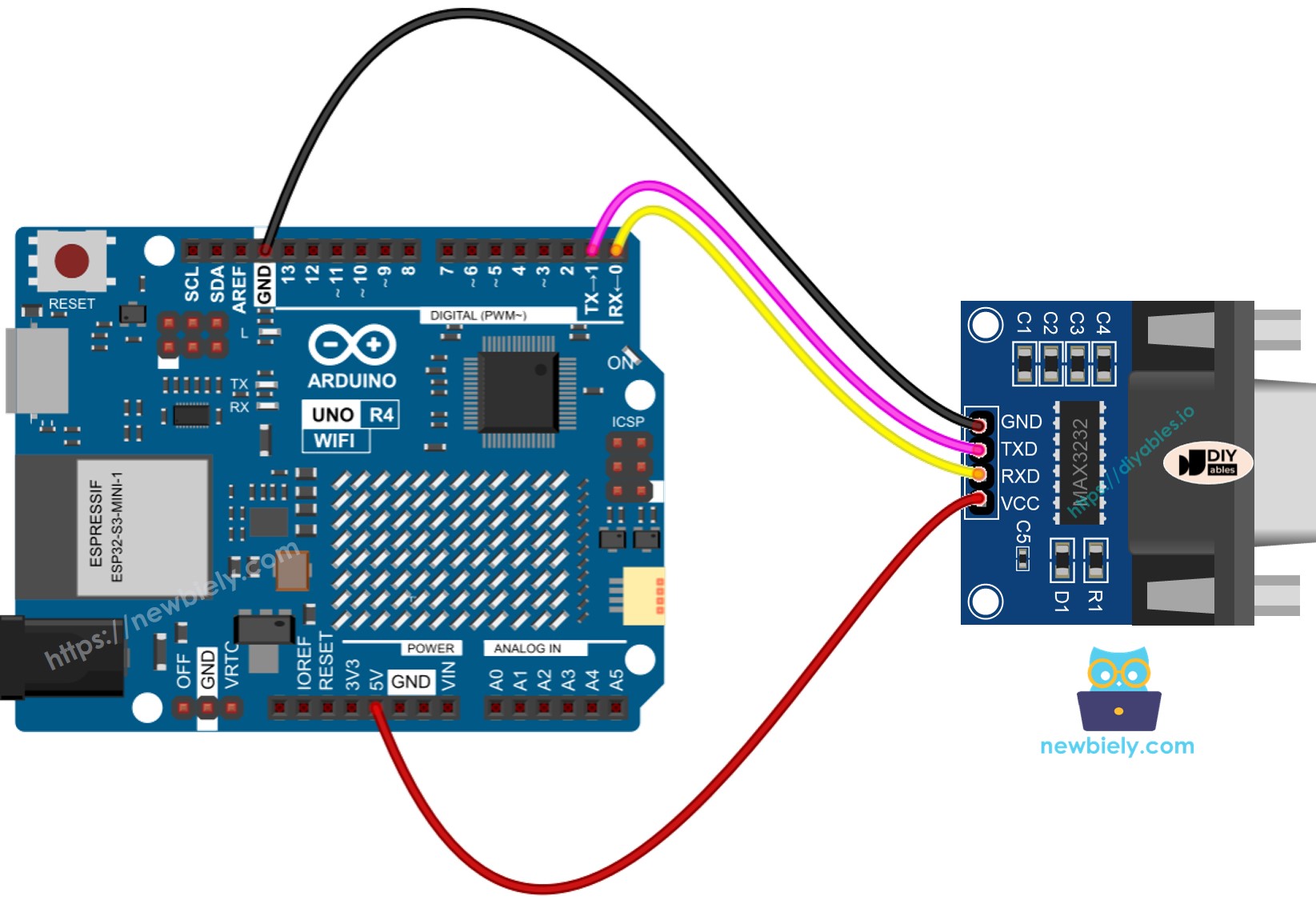

Als u hardware serial gebruikt, is hier het bedradingsschema.

This image is created using Fritzing. Click to enlarge image

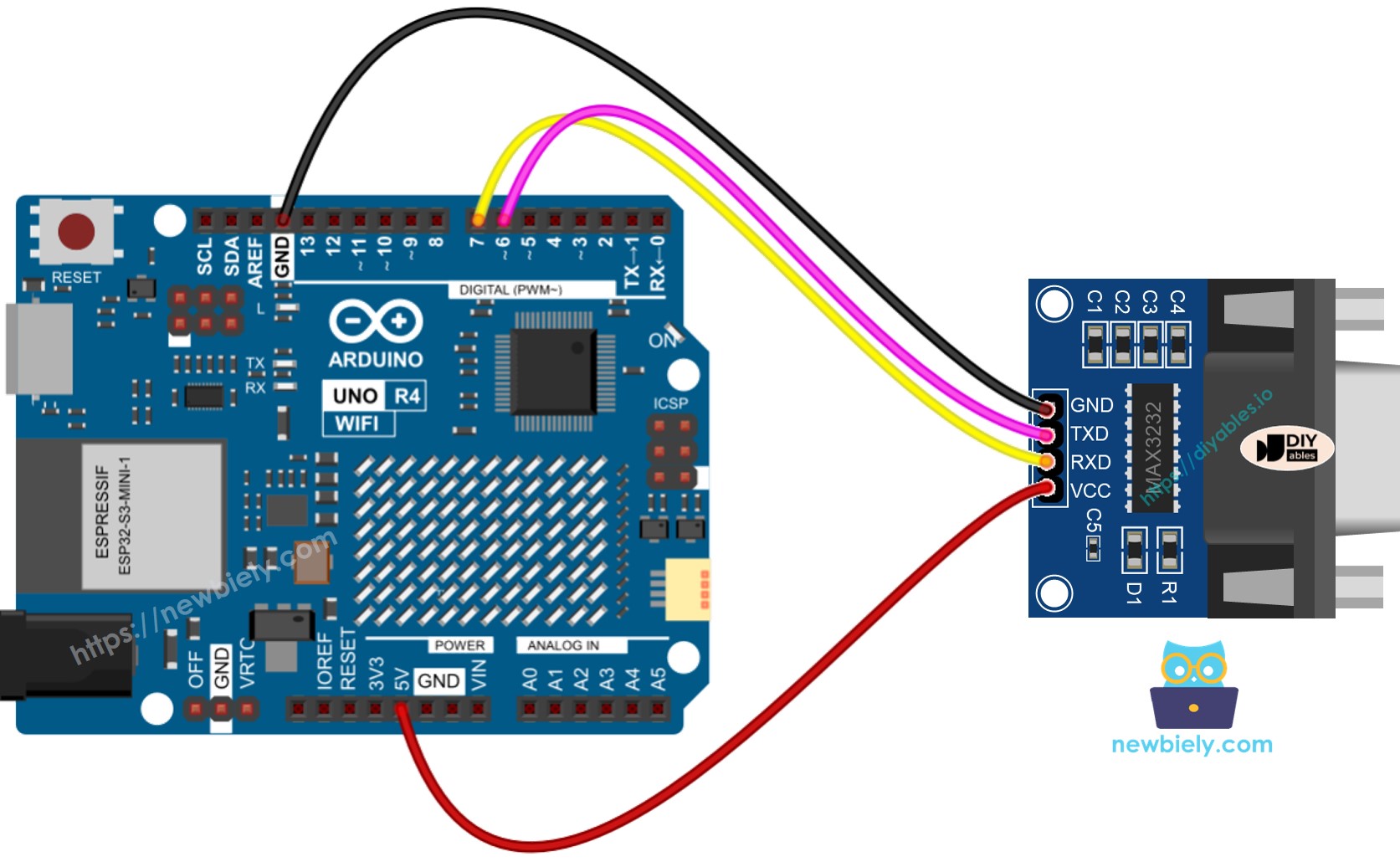

Bedradingsschema voor het gebruik van software serial

Arduino UNO R4 RS232 naar TTL Bedradingsschema

This image is created using Fritzing. Click to enlarge image

Zie De beste manier om Arduino Uno R4 en andere componenten van stroom te voorzien.

Hoe Arduino UNO R4 Programmeren om de RS232 Module te Gebruiken

Stel de Serial-verbinding in.

Serial.begin(9600);

Om SoftwareSerial te gebruiken, neem eerst de bibliotheek op en maak vervolgens een SoftwareSerial-object aan.

#include <SoftwareSerial.h> SoftwareSerial SoftSerial(7, 6); // RX op pin 7, TX op pin 6

Om gegevens van RS232 te lezen, gebruik deze functies:

Om gegevens naar RS232 te verzenden, gebruik deze functies:

Vind meer functies voor RS232 bij Serial reference.

Arduino UNO R4 Code voor Hardware Serial

/* * Deze Arduino UNO R4 code is ontwikkeld door newbiely.nl * Deze Arduino UNO R4 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-uno-r4/arduino-uno-r4-rs232 */ void setup() { // start communication with baud rate 9600 Serial.begin(9600); // wait a moment to allow serial ports to initialize delay(100); } void loop() { // Check if there's data available on Serial if (Serial.available()) { char data = Serial.read(); // read the received character Serial.print(data); // echo back to data to the sender } }

Arduino UNO R4 Code voor Software Serial

/* * Deze Arduino UNO R4 code is ontwikkeld door newbiely.nl * Deze Arduino UNO R4 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-uno-r4/arduino-uno-r4-rs232 */ #include <SoftwareSerial.h> SoftwareSerial SoftSerial(7, 6); // RX: 7, TX: 6 void setup() { // start communication with baud rate 9600 SoftSerial.begin(9600); // wait a moment to allow serial ports to initialize delay(100); } void loop() { // Check if there's data available on SoftSerial if (SoftSerial.available()) { char data = SoftSerial.read(); // read the received character SoftSerial.print(data); // echo back to data to the sender } }

Testen

Volg deze instructies stap voor stap:

Als dit uw eerste keer is met de Arduino Uno R4 WiFi/Minima, raadpleeg de tutorial over het instellen van de omgeving voor Arduino Uno R4 WiFi/Minima in de Arduino IDE.
Verbind de Arduino Uno R4 met de TTL-naar-RS232 module volgens het verstrekte schema.
Sluit de Arduino Uno R4 board aan op uw computer met een USB-kabel.
Start de Arduino IDE op uw computer.
Selecteer het juiste Arduino Uno R4 board (bijvoorbeeld Arduino Uno R4 WiFi) en COM-poort.
Kopieer de verstrekte code en plak deze in de Arduino IDE.
Klik op de Upload knop in de Arduino IDE om de code naar de Arduino UNO R4 over te zetten.

Om een test uit te voeren waarbij u gegevens verzendt tussen uw PC en Arduino UNO R4 via RS232, volg deze stappen:

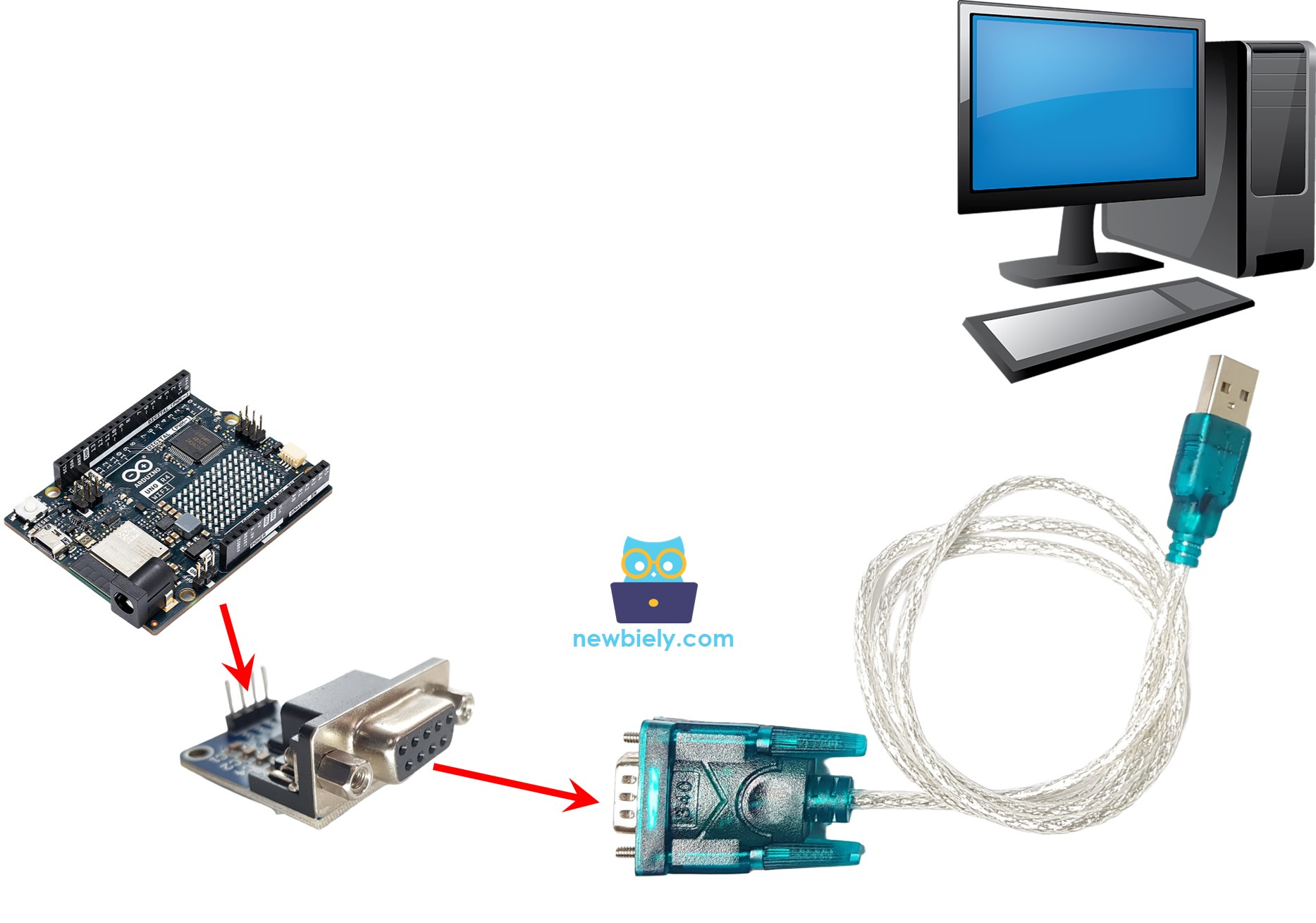

Verbind de Arduino UNO R4 met uw computer via de RS232-naar-USB kabel zoals weergegeven:

Arduino UNO R4 RS232 naar PC communicatie

Download een Serial Terminal Programma zoals Tera Term of PuTTY.
Open het Serial Terminal Programma en stel de Serial parameters in (COM-poort, baud rate, enz.).
Voer wat gegevens in het Serial Terminal in om naar de Arduino UNO R4 te verzenden.
Als het werkt, zult u de geëchoëde gegevens zien verschijnen in het Serial Terminal.
