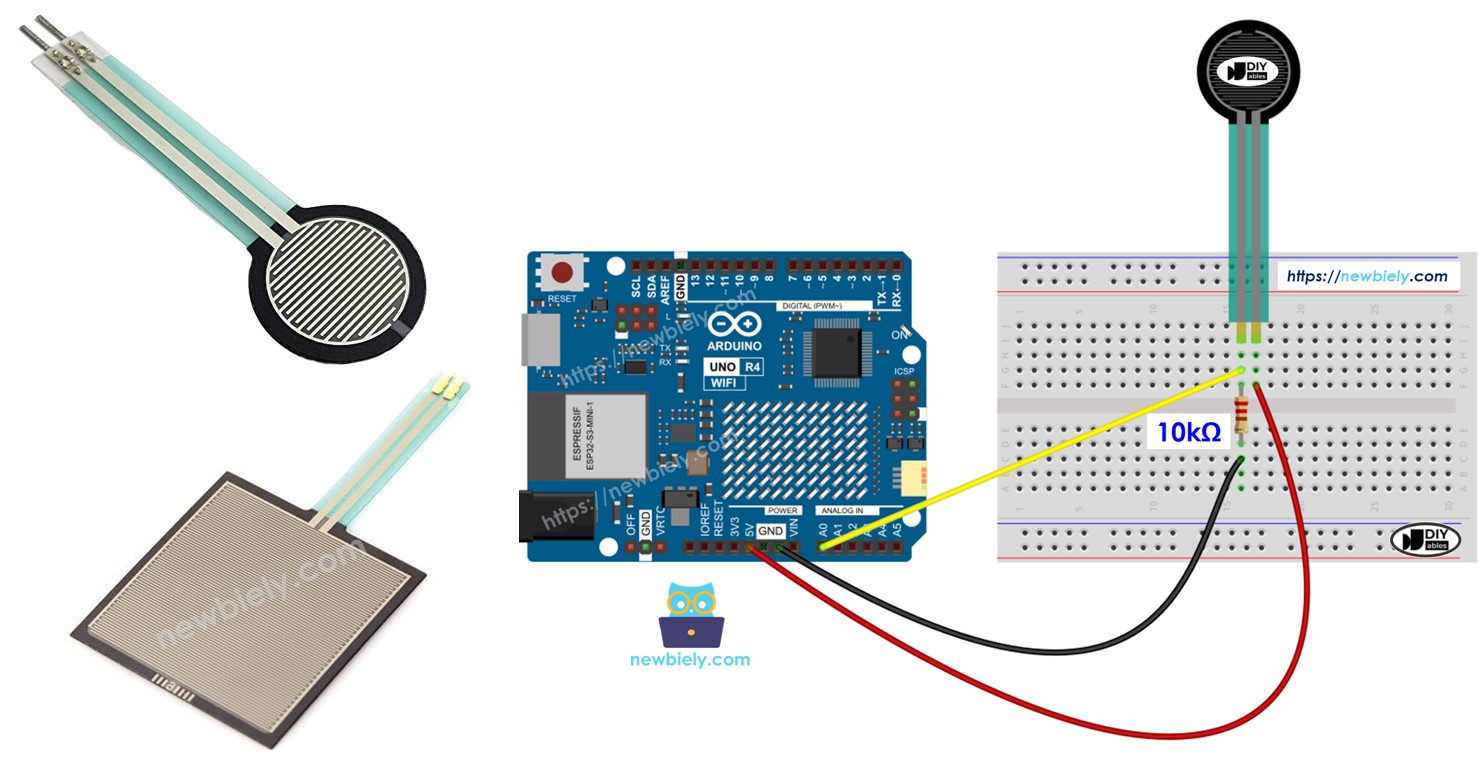

Arduino UNO R4 - Force Sensor

Deze tutorial leert u hoe u een force sensor gebruikt met Arduino UNO R4. In detail leren we:

Hoe een force sensor werkt
Hoe u de force sensor verbindt met Arduino UNO R4
Hoe u Arduino UNO R4 programmeert om de waarde van de force sensor te lezen

Hardware Vereist

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatief: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Arduino UNO R4 Minima (Alternatief)
1	×	USB-kabel Type-C
1	×	Krachtsensor
1	×	10 kΩ weerstand
1	×	Breadboard
1	×	Jumperdraadjes
1	×	(Aanbevolen) Schroefklem Block Shield voor Arduino Uno R4
1	×	(Aanbevolen) Breadboard-Shield voor Arduino Uno R4
1	×	(Aanbevolen) Behuizing voor Arduino Uno R4
1	×	(Aanbevolen) Stromsplitter voor Arduino Uno R4
1	×	(Aanbevolen) Prototyping Basisplaat & Breadboard Kit voor Arduino Uno

Of u kunt de volgende kits kopen:

1	×	DIYables STEM V4 IoT Starterskit (Arduino inbegrepen)
1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over Force Sensor

De force sensor wordt soms een force sensing resistor, force sensitive resistor, of gewoon FSR genoemd. Het is een type weerstand die zijn weerstandswaarde verandert wanneer er druk op wordt uitgeoefend.

Betaalbaar en eenvoudig te bedienen.
Effectief voor het detecteren van fysieke druk of knijpen.
Niet effectief voor het meten van gewicht in kilogrammen.

De force sensor wordt gebruikt in elektronische drums, mobiele telefoons, draagbare gameapparaten en veel andere draagbare elektronica.

Pinout

Een force sensor heeft twee pinnen. Omdat hij werkt als een weerstand, hoeven we geen onderscheid te maken tussen deze pinnen. Ze zijn identiek.

Hoe Het Werkt

De force sensor is als een weerstand die zijn weerstandswaarde verandert op basis van hoe hard er wordt gedrukt. Hoe harder u drukt, hoe lager de weerstand tussen de twee uiteinden wordt.

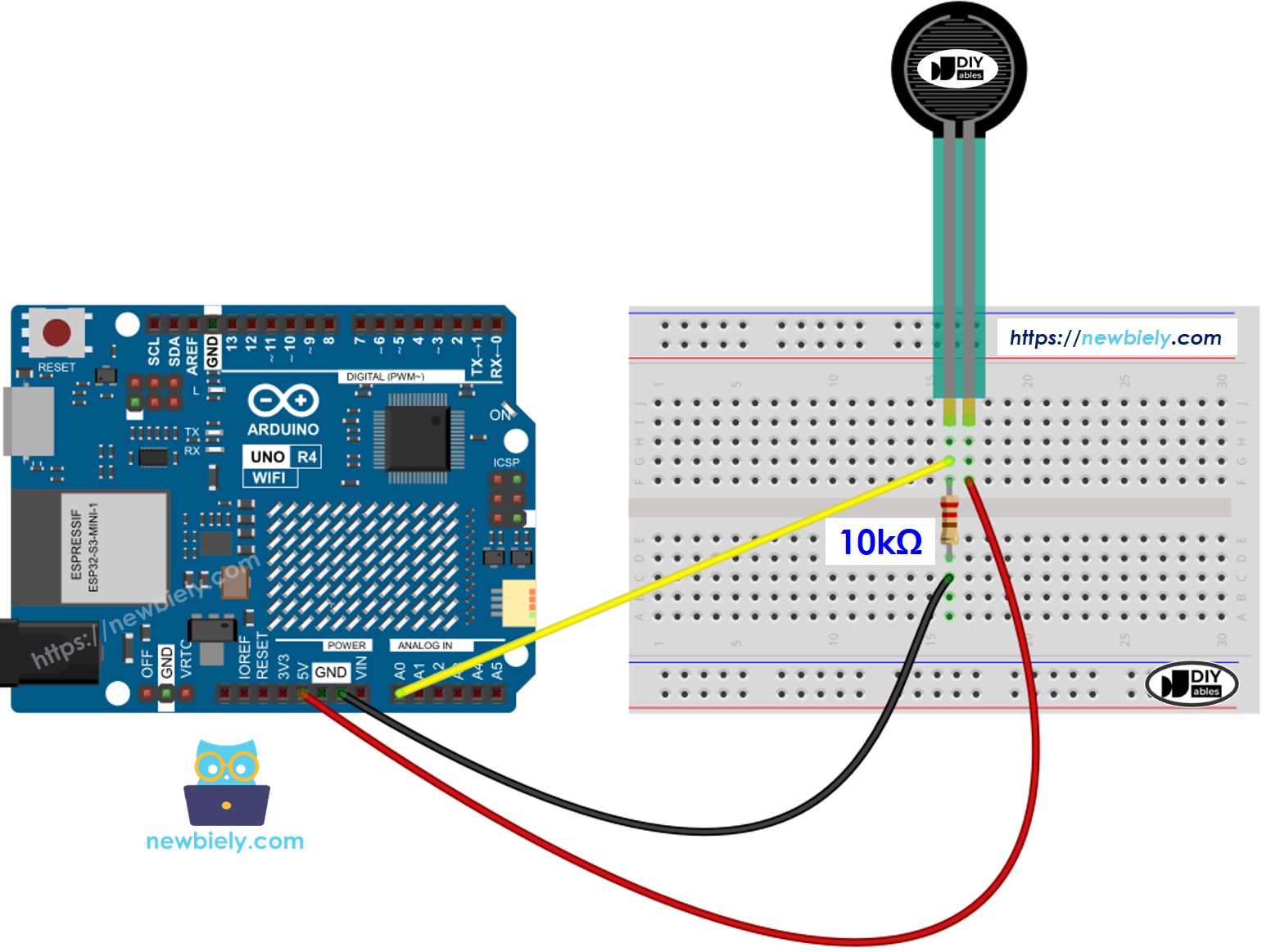

Bedradingsschema

This image is created using Fritzing. Click to enlarge image

Zie De beste manier om Arduino Uno R4 en andere componenten van stroom te voorzien.

Hoe Te Programmeren Voor Force Sensor

De Arduino UNO R4 heeft pinnen gelabeld A0 tot A5 die gebruikt worden voor analoge invoer. Deze pinnen zetten de spanning, variërend van 0 volt tot VCC, om in hele getallen tussen 0 en 1023. Dit getal staat bekend als de ADC- of analoge waarde.

Door een pin van de force sensor te verbinden met een analoge invoerpin, kunnen we de analogRead() functie gebruiken om de analoge waarde van de pin te lezen. Dit vertelt ons hoeveel druk er wordt uitgeoefend.

Arduino UNO R4 Code

/* * Deze Arduino UNO R4 code is ontwikkeld door newbiely.nl * Deze Arduino UNO R4 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-uno-r4/arduino-uno-r4-force-sensor */ #define FORCE_SENSOR_PIN A0 // The Arduino UNO R4 pin connected to the FSR force sensor with 10K pulldown void setup() { Serial.begin(9600); } void loop() { int analogReading = analogRead(FORCE_SENSOR_PIN); Serial.print("Force sensor reading = "); Serial.print(analogReading); // print the raw analog reading if (analogReading < 10) // from 0 to 9 Serial.println(" -> no pressure"); else if (analogReading < 200) // from 10 to 199 Serial.println(" -> light touch"); else if (analogReading < 500) // from 200 to 499 Serial.println(" -> light squeeze"); else if (analogReading < 800) // from 500 to 799 Serial.println(" -> medium squeeze"); else // from 800 to 1023 Serial.println(" -> big squeeze"); delay(1000); }

Snelle Stappen

Volg deze instructies stap voor stap:

Als dit uw eerste keer is met de Arduino Uno R4 WiFi/Minima, raadpleeg dan de tutorial over het instellen van de omgeving voor Arduino Uno R4 WiFi/Minima in de Arduino IDE.
Verbind de force sensor met de Arduino Uno R4 volgens het meegeleverde schema.
Verbind het Arduino Uno R4 board met uw computer via een USB-kabel.
Start de Arduino IDE op uw computer.
Selecteer het juiste Arduino Uno R4 board (bijv. Arduino Uno R4 WiFi) en COM-poort.
Kopieer de bovenstaande code en open deze in de Arduino IDE.
Klik op de Upload knop in de Arduino IDE om de code naar de Arduino UNO R4 te uploaden.
Druk op de force sensor.
Controleer het resultaat op de Serial Monitor.

COM6

Send

Force sensor reading = 0 -> no pressure Force sensor reading = 0 -> no pressure Force sensor reading = 132 -> light touch Force sensor reading = 147 -> light touch Force sensor reading = 394 -> light squeeze Force sensor reading = 421 -> light squeeze Force sensor reading = 607 -> medium squeeze Force sensor reading = 791 -> medium squeeze Force sensor reading = 921 -> big squeeze Force sensor reading = 987 -> big squeeze Force sensor reading = 0 -> no pressure Force sensor reading = 0 -> no pressure

Autoscroll Show timestamp

Clear output

9600 baud

Newline
