Arduino UNO R4 - DHT22

Deze handleiding leert u hoe u Arduino UNO R4 gebruikt met de DHT22 temperatuur- en luchtvochtigheidssensor. We gaan in detail leren:

Hoe u een DHT22 sensor aansluit op een Arduino UNO R4
Hoe u een DHT22 module aansluit op een Arduino UNO R4
Hoe u een Arduino UNO R4 programmeert om temperatuur en luchtvochtigheid uit te lezen van een DHT22 sensor en module

Benodigde Hardware

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatief: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Arduino UNO R4 Minima (Alternatief)
1	×	USB Kabel Type-C
1	×	DHT22 Temperatuur Luchtvochtigheid Sensor Module
1	×	10 kΩ weerstand
1	×	Breadboard
1	×	Jumper Draden
1	×	(Aanbevolen) Schroefklem Block Shield voor Arduino Uno R4
1	×	(Aanbevolen) Breadboard-Shield voor Arduino Uno R4
1	×	(Aanbevolen) Behuizing voor Arduino Uno R4
1	×	(Aanbevolen) Stromsplitter voor Arduino Uno R4
1	×	(Aanbevolen) Prototyping Basisplaat & Breadboard Kit voor Arduino Uno

Of u kunt de volgende kits kopen:

1	×	DIYables STEM V4 IoT Starterskit (Arduino inbegrepen)
1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over de DHT22 Temperatuur en Luchtvochtigheid Sensor

	DHT22
Temperatuurbereik	-40°C tot 80°C
Temperatuurnauwkeurigheid	± 0,5°C
Vochtigheidsbereik	0% tot 100%
Vochtigheidsnauwkeurigheid	± 2 tot 5%
Uitleessnelheid	0,5Hz (eens per 2 seconden)
Bedrijfsspanning	3 tot 5V

Pinout

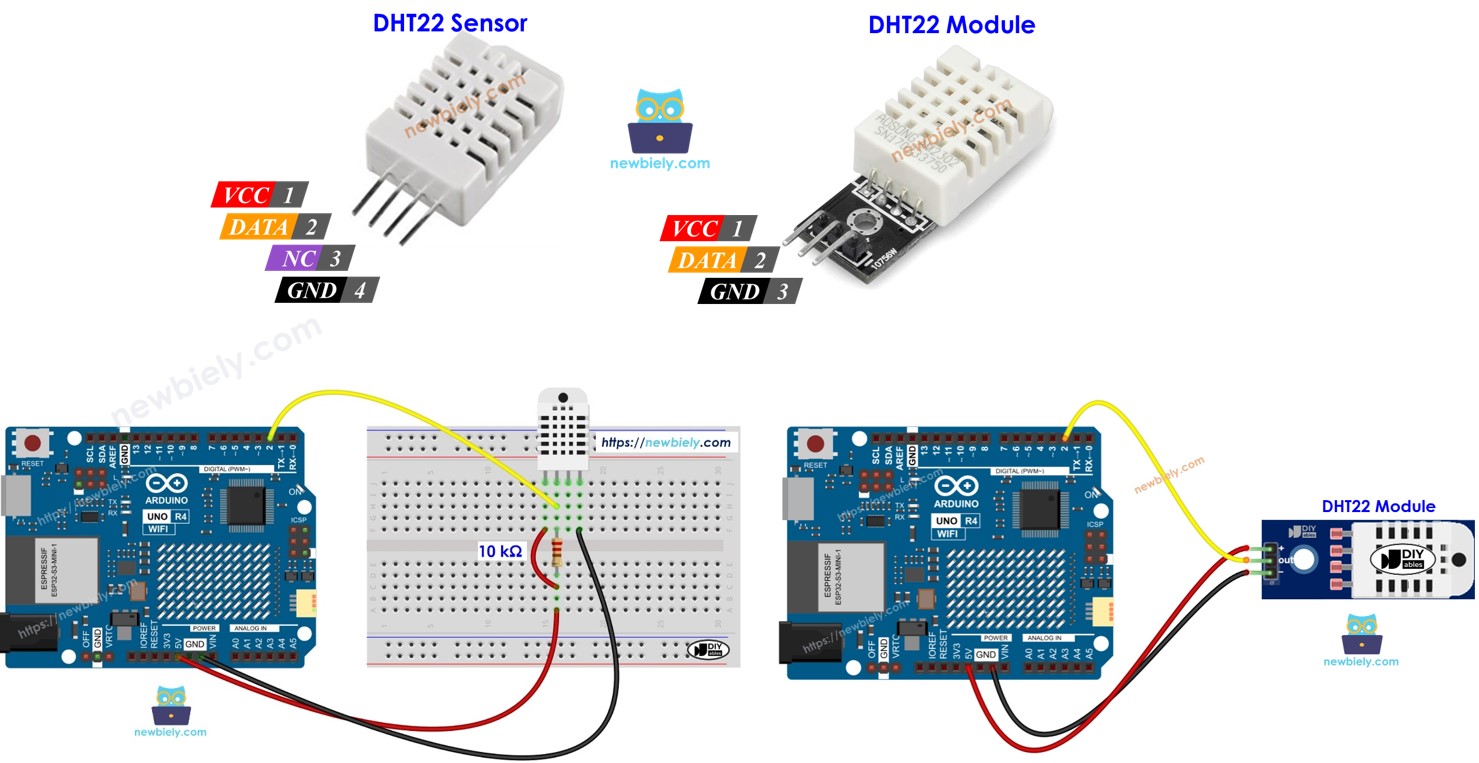

Er zijn twee types van DHT22: de sensor en de module.

De DHT22 sensor heeft vier pinnen:

GND pin: sluit deze aan op GND (0V).
VCC pin: sluit deze aan op VCC (5V of 3,3V).
DATA pin: deze pin stelt de sensor in staat om te communiceren met de Arduino UNO R4.
NC pin: deze is niet aangesloten en kan worden genegeerd.

De DHT22 module heeft drie pinnen:

GND pin: aansluiten op GND (0V)
VCC pin: aansluiten op VCC (5V of 3,3V)
DATA pin: gebruikt voor communicatie tussen de sensor en Arduino UNO R4

Sommige fabrikanten bieden de DHT22 sensor aan als een module met drie pinnen gelabeld als GND, VCC, en DATA (of alternatief als -, +, en OUT).

Bedradingsschema

Gebruik een weerstand tussen 5K en 10K Ohm om de hoge datalijn te onderhouden en communicatie tussen de DHT22 sensor en de Arduino UNO R4 mogelijk te maken.

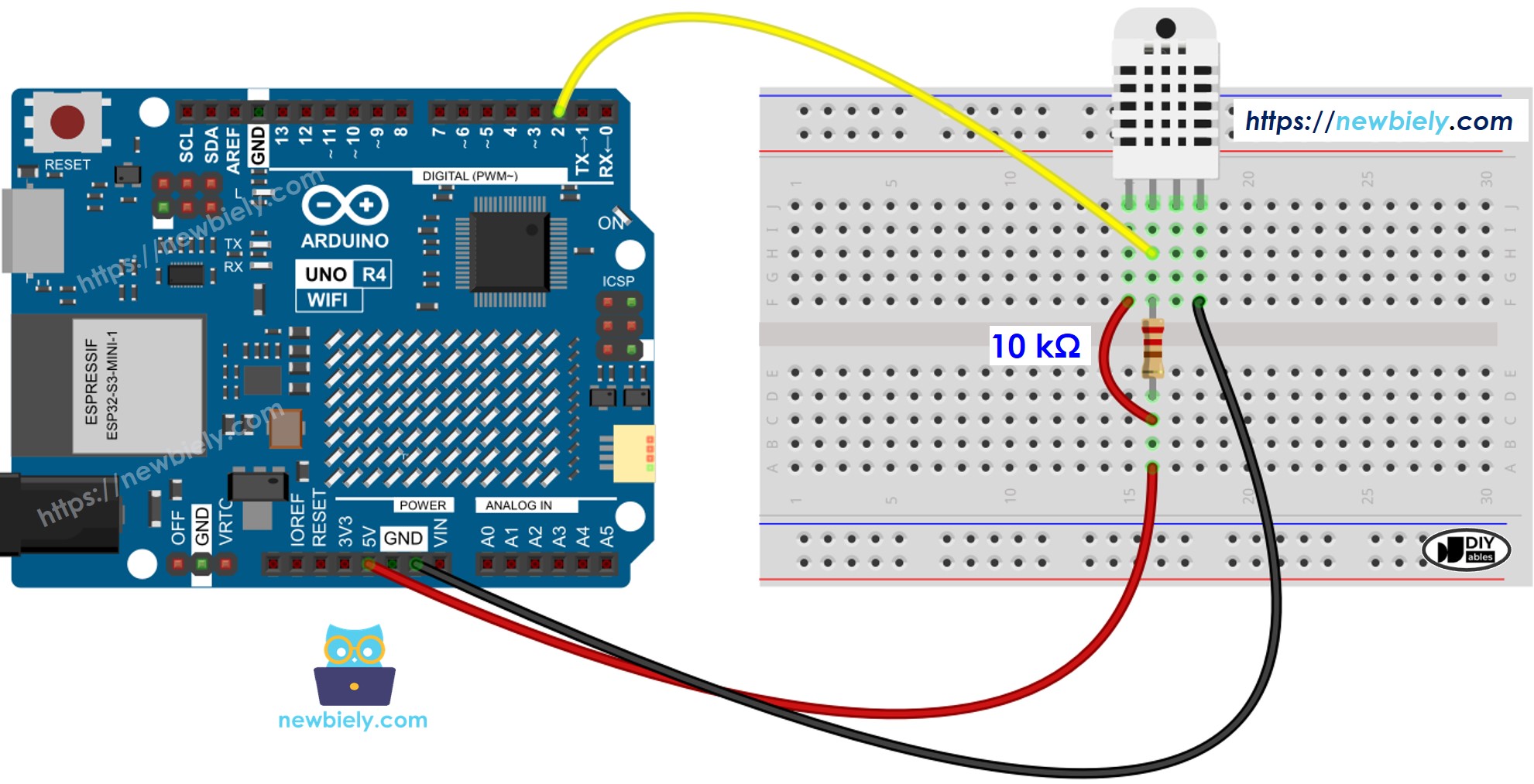

Arduino UNO R4 - DHT22 Sensor Bedrading

Arduino UNO R4 DHT22 Temperature and humidity Sensor Wiring Diagram

This image is created using Fritzing. Click to enlarge image

Arduino UNO R4 - DHT22 Module Bedrading

De meeste DHT22 sensor modules worden geleverd met een geïntegreerde weerstand, dus het is niet nodig om er een toe te voegen. Dit bespaart wat moeite bij het bedraden of solderen.

Arduino UNO R4 DHT22 Temperature and humidity Module Wiring Diagram

This image is created using Fritzing. Click to enlarge image

Zie De beste manier om Arduino Uno R4 en andere componenten van stroom te voorzien.

Hoe Te Programmeren Voor DHT22 Temperatuur Sensor

Programmeren voor zowel DHT22 sensor als module is hetzelfde.

Voeg de bibliotheek toe:

#include <DHT.h>

Stel de Arduino UNO R4 pin in die verbinding maakt met de DHT sensor:

#define DHT22_PIN 2

Maak een DHT22 sensor object

DHT dht22(DHT22_PIN, DHT22);

Stel de sensor in:

dht22.begin();

Lees luchtvochtigheid uit.

float humi = dht22.readHumidity();

Lees de temperatuur uit in Celsius.

float tempC = dht22.readTemperature();

Lees de temperatuur uit in Fahrenheit:

float tempF = dht22.readTemperature(true);

Arduino UNO R4 Code - DHT22

/* * Deze Arduino UNO R4 code is ontwikkeld door newbiely.nl * Deze Arduino UNO R4 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-uno-r4/arduino-uno-r4-dht22 */ #include <DHT.h> #define DHT22_PIN 2 // The Arduino UNO R4 pin connected to DHT22 DHT dht22(DHT22_PIN, DHT22); void setup() { Serial.begin(9600); dht22.begin(); // initialize the DHT22 sensor } void loop() { // wait a few seconds between measurements. delay(3000); // read humidity float humidity = dht22.readHumidity(); // read temperature as Celsius float tempC = dht22.readTemperature(); // read temperature as Fahrenheit float tempF = dht22.readTemperature(true); // check if any reads failed if (isnan(humidity) || isnan(tempC) || isnan(tempF)) { Serial.println("Failed to read from DHT22 sensor!"); } else { Serial.print("DHT22# Humidity: "); Serial.print(humidity); Serial.print("%"); Serial.print(" | "); Serial.print("Temperature: "); Serial.print(tempC); Serial.print("°C ~ "); Serial.print(tempF); Serial.println("°F"); } }

Snelle Stappen

Volg deze instructies stap voor stap:

Als dit uw eerste keer is met de Arduino Uno R4 WiFi/Minima, raadpleeg de handleiding over het instellen van de omgeving voor Arduino Uno R4 WiFi/Minima in de Arduino IDE.
Bedreed de componenten volgens het meegeleverde schema.
Verbind het Arduino Uno R4 board met uw computer met behulp van een USB-kabel.
Start de Arduino IDE op uw computer.
Selecteer het juiste Arduino Uno R4 board (bijv. Arduino Uno R4 WiFi) en COM-poort.
Klik op het Libraries pictogram aan de linkerkant van de Arduino IDE.
Typ "DHT" in het zoekvak en zoek naar de DHT sensor bibliotheek van Adafruit.
Klik op de Install knop om de bibliotheek toe te voegen.

U moet aanvullende bibliotheek afhankelijkheden installeren.
Klik op de Install All knop om alle benodigde bibliotheken te installeren.

Arduino UNO R4 Adafruit Unified sensor library

Kies en kopieer de code voor uw sensor, open deze vervolgens in Arduino IDE.
Klik op de Upload knop in Arduino IDE om de code te uploaden naar uw Arduino UNO R4.
Verander de temperatuur rond de sensor door deze warmer of kouder te maken.
Controleer de resultaten in de Serial Monitor.

COM6

Send

DHT22# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F DHT22# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F DHT22# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F DHT22# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F DHT22# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F DHT22# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F DHT22# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F DHT22# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F DHT22# Humidity: 32.00% | Temperature: 28.00°C ~ 82.40°F DHT22# Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F DHT22# Humidity: 32.00% | Temperature: 29.00°C ~ 84.20°F DHT22# Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Video Tutorial

We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.
