Arduino UNO R4 - Water-/Vloeistofklep

In deze tutorial leren we hoe we de stroom van vloeistoffen zoals water, bier en olie kunnen regelen met behulp van een Arduino UNO R4 en een solenoid klep. In detail gaan we leren:

Hoe de solenoid klep aan te sluiten op de Arduino UNO R4
Hoe de Arduino UNO R4 te programmeren om de klep te besturen.

Benodigde Hardware

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatief: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Arduino UNO R4 Minima (Alternatief)
1	×	USB Kabel Type-C
1	×	Relais
1	×	Vloeistof Solenoid Klep
1	×	12V Voedingsadapter
1	×	DC Voedingsjack
1	×	Jumper Draden
1	×	(Aanbevolen) Schroefklem Block Shield voor Arduino Uno R4
1	×	(Aanbevolen) Breadboard-Shield voor Arduino Uno R4
1	×	(Aanbevolen) Behuizing voor Arduino Uno R4
1	×	(Aanbevolen) Stromsplitter voor Arduino Uno R4
1	×	(Aanbevolen) Prototyping Basisplaat & Breadboard Kit voor Arduino Uno

Of u kunt de volgende kits kopen:

1	×	DIYables STEM V4 IoT Starterskit (Arduino inbegrepen)
1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over Water-/Vloeistofklep

Pinout

Een solenoid klep heeft doorgaans twee aansluitingen.

Verbind de positieve (+) pin (rood) met de 12V DC voeding.
Verbind de negatieve (-) pin (zwart of andere) met de GND van de DC voeding.

Hoe Water-/Vloeistofklep werkt

Gewoonlijk is de klep gesloten. Wanneer 12V DC wordt aangesloten op de twee punten, opent de klep, waardoor water of andere vloeistoffen erdoorheen kunnen stromen.

※ Notiz:

Sommige kleppen hebben een pakking binnenin, en zij hebben een minimumdruk nodig om te openen nadat 12V DC is toegepast. Deze druk kan worden gegenereerd door de stroom van vloeistof. Bovendien laten sommige kleppen vloeistof slechts in één richting stromen.

Hoe Water-/Vloeistof Solenoid Klep te besturen

Wanneer de klep 12V voeding ontvangt, opent deze. Om de klep te beheren, is een relais vereist tussen de Arduino UNO R4 en de klep. De Arduino UNO R4 gebruikt het relais om de solenoid klep te bedienen. Als u niet bekend bent met hoe een relais functioneert, de pin configuratie, of hoe dit te programmeren, dient u de Arduino UNO R4 - Relais tutorial te lezen.

Bedradingsschema

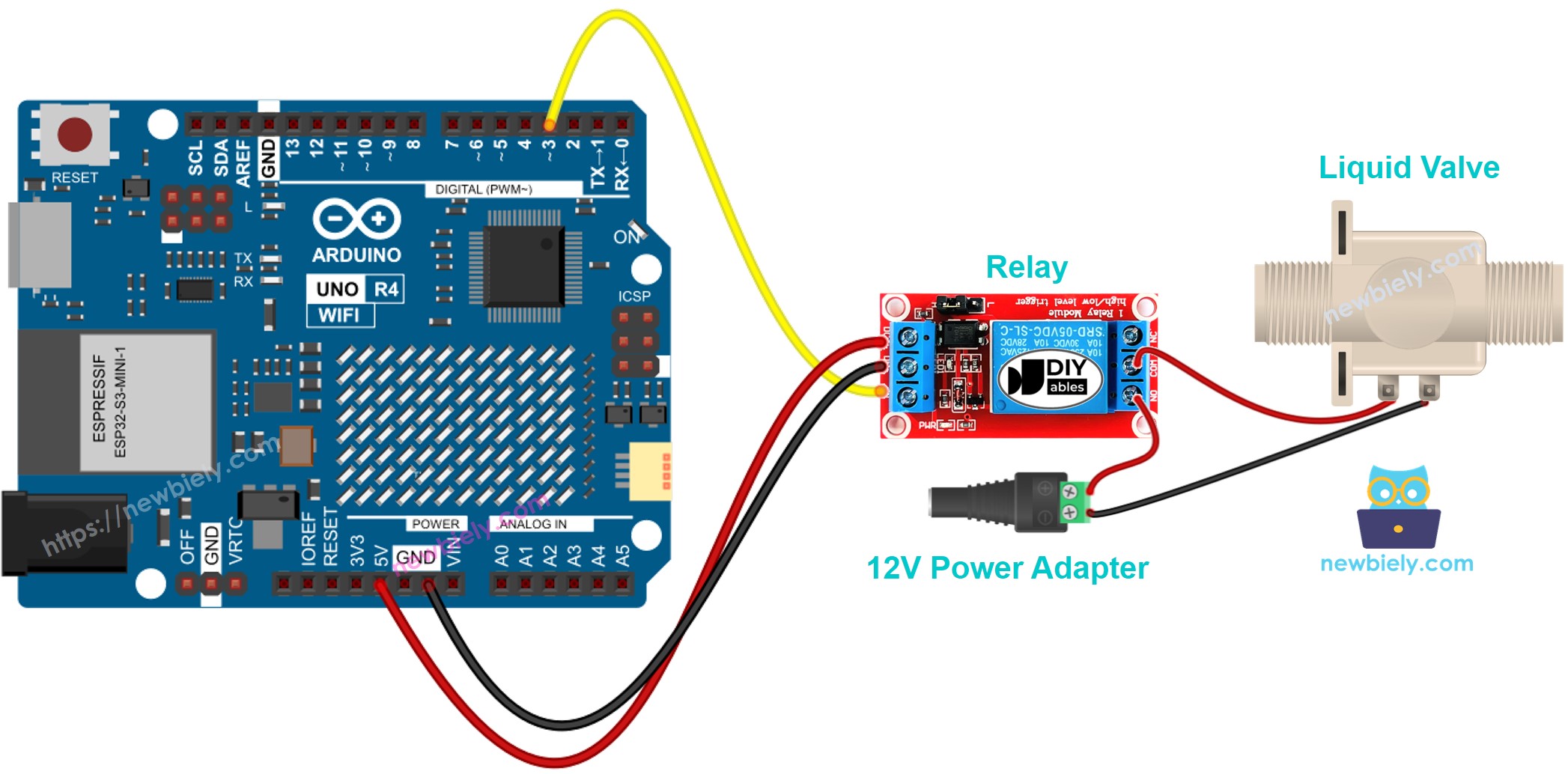

This image is created using Fritzing. Click to enlarge image

Zie De beste manier om Arduino Uno R4 en andere componenten van stroom te voorzien.

Arduino UNO R4 Code

Deze code zal de waterklep voor vijf seconden AAN zetten en vervolgens voor vijf seconden UIT.

/* * Deze Arduino UNO R4 code is ontwikkeld door newbiely.nl * Deze Arduino UNO R4 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-uno-r4/arduino-uno-r4-water-liquid-valve */ #define RELAY_PIN 3 // The Arduino UNO R4 pin connected to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // open valve 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // close valve 5 seconds delay(5000); }

Snelle Stappen

Volg deze instructies stap voor stap:

Als dit uw eerste keer is met de Arduino Uno R4 WiFi/Minima, raadpleeg dan de tutorial over het instellen van de omgeving voor Arduino Uno R4 WiFi/Minima in de Arduino IDE.
Verbind de Arduino Uno R4 met de waterklep volgens het meegeleverde schema.
Verbind het Arduino Uno R4 board met uw computer via een USB-kabel.
Start de Arduino IDE op uw computer.
Selecteer het juiste Arduino Uno R4 board (bijv., Arduino Uno R4 WiFi) en COM-poort.
Kopieer de meegeleverde code en plak deze in de Arduino IDE.
Klik op de Upload knop in de Arduino IDE om de code naar de Arduino UNO R4 over te zetten.
Monitor de waterstroom.

Code Uitleg

De uitleg is beschikbaar in de commentaren binnen de meegeleverde Arduino code.

Video Tutorial

We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.
