Arduino UNO R4 - Verwarmingselement Aansturen

In deze gids leren we een verwarmingselement aansturen met de Arduino UNO R4. Vanuit deze gids leert u verder een verwarmingssysteem te maken in een volgende tutorial.

Benodigde Hardware

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatief: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Arduino UNO R4 Minima (Alternatief)
1	×	USB Kabel Type-C
1	×	Relais
1	×	Verwarmingselement
1	×	12V Voedingsadapter
1	×	DC Voedingsjack
1	×	Jumper Draden
1	×	(Aanbevolen) Schroefklem Block Shield voor Arduino Uno R4
1	×	(Aanbevolen) Breadboard-Shield voor Arduino Uno R4
1	×	(Aanbevolen) Behuizing voor Arduino Uno R4
1	×	(Aanbevolen) Stromsplitter voor Arduino Uno R4
1	×	(Aanbevolen) Prototyping Basisplaat & Breadboard Kit voor Arduino Uno

Of u kunt de volgende kits kopen:

1	×	DIYables STEM V4 IoT Starterskit (Arduino inbegrepen)
1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over het Verwarmingselement

Pinout

Een verwarmingselement heeft doorgaans twee pinnen.

Verbind de positieve (+) pin (rood) met de 12V DC voeding.
Verbind de negatieve (-) pin (zwart) met de GND van de DC voeding.

Hoe het Verwarmingselement Aansturen

Wanneer een 12V verwarmingselement wordt aangesloten op een 12V voeding, produceert het warmte. Om dit verwarmingselement te beheren, gebruiken we een relay als schakelaar tussen de Arduino UNO R4 en het verwarmingselement. De Arduino UNO R4 kan dan het verwarmingselement aansturen via de relay. Als u niet bekend bent met hoe een relay functioneert, de pin configuratie, of hoe deze te programmeren, kunt u meer leren in de Arduino UNO R4 relay tutorial.

Bedradingsschema

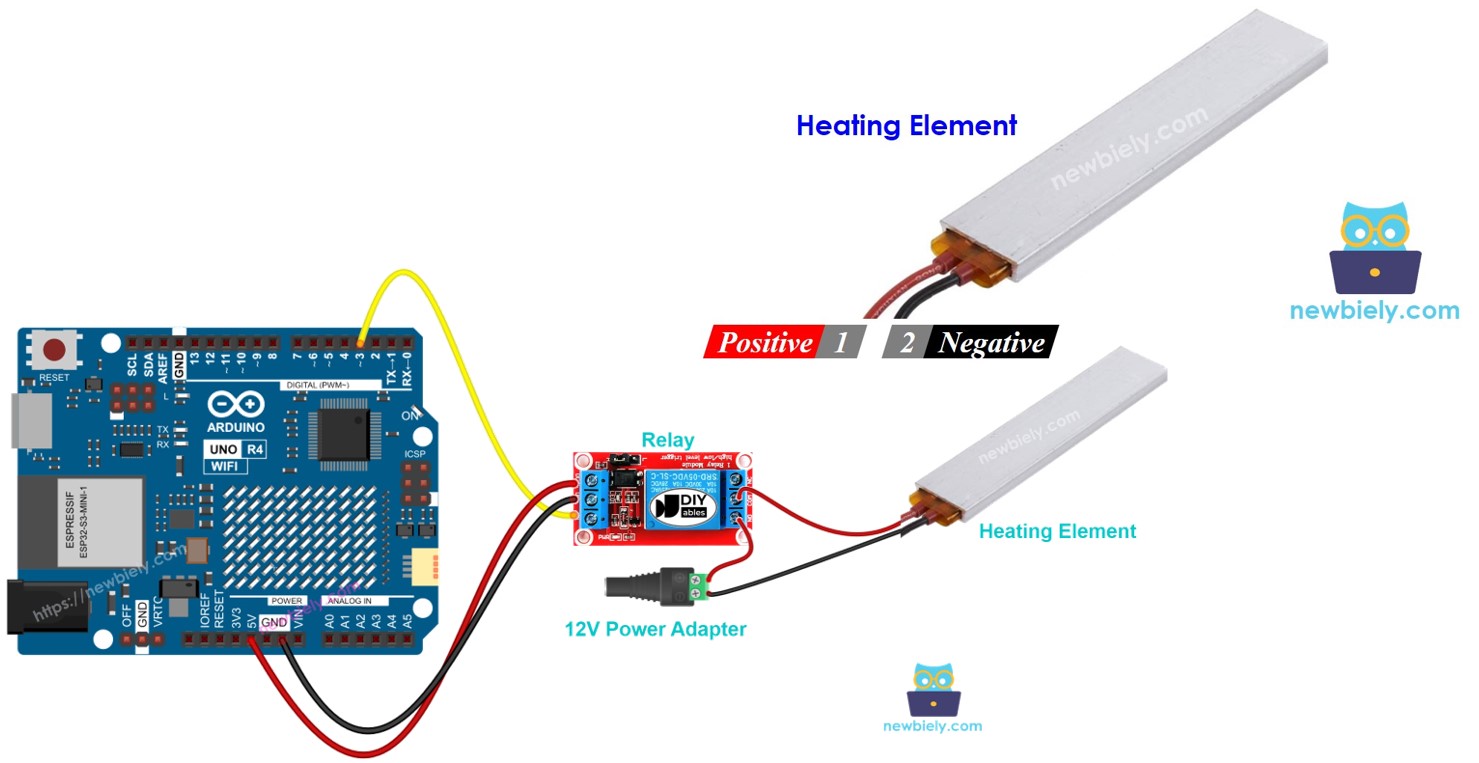

Arduino UNO R4 Heating Element Wiring Diagram

This image is created using Fritzing. Click to enlarge image

Zie De beste manier om Arduino Uno R4 en andere componenten van stroom te voorzien.

Arduino UNO R4 Code

De volgende code schakelt het verwarmingselement gedurende vijf seconden AAN en vervolgens vijf seconden UIT, herhaaldelijk.

/* * Deze Arduino UNO R4 code is ontwikkeld door newbiely.nl * Deze Arduino UNO R4 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-uno-r4/arduino-uno-r4-controls-heating-element */ #define RELAY_PIN 3 // The Arduino UNO R4 pin connected to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on heating element 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off heating element 5 seconds delay(5000); }

Snelle Stappen

Volg deze instructies stap voor stap:

Als dit uw eerste keer is met de Arduino Uno R4 WiFi/Minima, raadpleeg de tutorial over het instellen van de omgeving voor Arduino Uno R4 WiFi/Minima in de Arduino IDE.
Verbind het verwarmingselement met de Arduino Uno volgens het bijgeleverde schema.
Verbind het Arduino Uno R4 board met uw computer via een USB kabel.
Start de Arduino IDE op uw computer.
Selecteer het juiste Arduino Uno R4 board (bijv. Arduino Uno R4 WiFi) en COM poort.
Kopieer de gegeven code en plak deze in de Arduino IDE.
Klik op de Upload knop in de Arduino IDE om de code naar de Arduino UNO R4 over te zetten.
Controleer de temperatuur van het verwarmingselement.

Wees voorzichtig, dit kan brandwonden en brand in uw huis veroorzaken. Dit is belangrijk en we willen dat u veilig blijft. Als u niet volledig zeker bent van wat u doet, behandel dan niets. Vraag in plaats daarvan iemand die er verstand van heeft. Wij zijn niet verantwoordelijk voor uw veiligheid.

Code Uitleg

De uitleg staat in het commentaargedeelte van de Arduino code hierboven.
