Hoe Arduino UNO R4 van stroom te voorzien

U heeft mogelijk online informatie gevonden over drie verschillende manieren om de Arduino UNO R4 van stroom te voorzien: via de USB-poort, de barrel jack, of de Vin-pin. Maar welke is het veiligst en meest effectief, vooral als u ook extra componenten zoals sensoren, displays of motoren van stroom moet voorzien? In deze handleiding laten we u de beste methoden zien om uw Arduino UNO R4 van stroom te voorzien voor zowel eenvoudige als complexere projecten, zodat al uw apparaten stabiel en beschermd blijven.

In detail leren we:

Drie manieren om de Arduino UNO R4 van stroom te voorzien
De beste manier om de Arduino UNO R4 van stroom te voorzien
Arduino UNO R4 en externe componenten van stroom voorzien
Aanbevolen opstelling met een power splitter

Benodigde Hardware

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatief: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Arduino UNO R4 Minima (Alternatief)
1	×	USB Kabel Type-C
1	×	Jumper Draden
1	×	(Optioneel) DC Power Jack
1	×	(Aanbevolen) Schroefklem Block Shield voor Arduino Uno R4
1	×	(Aanbevolen) Breadboard-Shield voor Arduino Uno R4
1	×	(Aanbevolen) Behuizing voor Arduino Uno R4
1	×	(Aanbevolen) Stromsplitter voor Arduino Uno R4
1	×	(Aanbevolen) Prototyping Basisplaat & Breadboard Kit voor Arduino Uno

Of u kunt de volgende kits kopen:

1	×	DIYables STEM V4 IoT Starterskit (Arduino inbegrepen)
1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Drie Manieren om de Arduino UNO R4 van Stroom te Voorzien

Stroom via USB-poort (5V): Deze methode levert een stabiele 5V rechtstreeks van uw computer of een USB-voedingsadapter. Het is eenvoudig en veilig voor de meeste Arduino-projecten omdat de spanning geen verdere regeling nodig heeft.
Stroom via Barrel Jack (6-24V): Als u 6-24V via de barrel jack levert, zal de ingebouwde regulator van de Arduino dit terugbrengen tot 5V. Echter, veel verkrijgbare voedingsadapters zijn 9V of 12V. Het gebruik van deze hogere spanningen kan ervoor zorgen dat de Arduino behoorlijk warm wordt.
Stroom via Vin-pin (6-24V): Op dezelfde manier, als u 6-24V via de Vin-pin levert, zal de ingebouwde regulator dit terugbrengen tot 5V. Ook hier zijn de meest beschikbare voedingsadapters 9V of 12V. Het gebruik van 9V of 12V adapters kan de Arduino heet laten worden of oververhitten.

Wat Is de Beste Manier om de Arduino UNO R4 van Stroom te Voorzien?

Wanneer u het board via de barrel jack of de Vin-pin van stroom voorziet, moet u een spanning in het 6-24V bereik gebruiken. Echter, veel voedingsadapters zijn beschikbaar in 5V, 9V, of 12V:

Als u een 5V voedingsbron gebruikt via de barrel jack of Vin-pin, kan het werken maar kan het instabiel zijn, omdat er niet genoeg spanning is voor de ingebouwde regulator om goed te functioneren.
Het gebruik van 9V of 12V is stabieler, maar maakt het Arduino-board vaak heet.

Daarom is de beste optie om de Arduino UNO R4 van stroom te voorzien vanuit een 5V voedingsbron via de USB-poort.

Externe Componenten van Stroom Voorzien

Veel projecten hebben niet alleen de Arduino nodig, maar ook andere componenten zoals sensoren, displays en motoren. Het rechtstreeks van stroom voorzien van deze externe onderdelen via de 5V-pin van de Arduino wordt niet aanbevolen omdat dit te veel stroom door de regulator van het board kan trekken, waardoor de Arduino mogelijk beschadigd raakt. Daarom moeten we de externe componenten zoals sensoren, displays en motoren apart van stroom voorzien. Het volgende deel laat zien hoe dit te doen.

Veel projecten hebben niet alleen de Arduino nodig, maar ook andere onderdelen zoals sensoren, displays en motoren. Het wordt niet aanbevolen om deze externe onderdelen rechtstreeks van stroom te voorzien via de 5V-pin van de Arduino. Dit komt omdat ze te veel stroom kunnen gebruiken, wat de spanningsregulator van de Arduino kan beschadigen, waardoor mogelijk het Arduino Uno R4 board beschadigd raakt.

In plaats daarvan moet u de externe componenten—zoals sensoren, displays en motoren—apart van stroom voorzien. Het volgende gedeelte laat u zien hoe dit te doen.

Aanbevolen Opstelling met een Power Splitter

De ideale oplossing is om een 5V voedingsbron te gebruiken samen met een power splitter set. Deze splitter verdeelt de 5V uitgang in twee lijnen:

USB-C connector voor de Arduino
Schroefklemmenblok voor externe componenten en sensoren

Op deze manier krijgt elk onderdeel van uw project een stabiele 5V voeding zonder risico op schade aan de Arduino UNO R4.

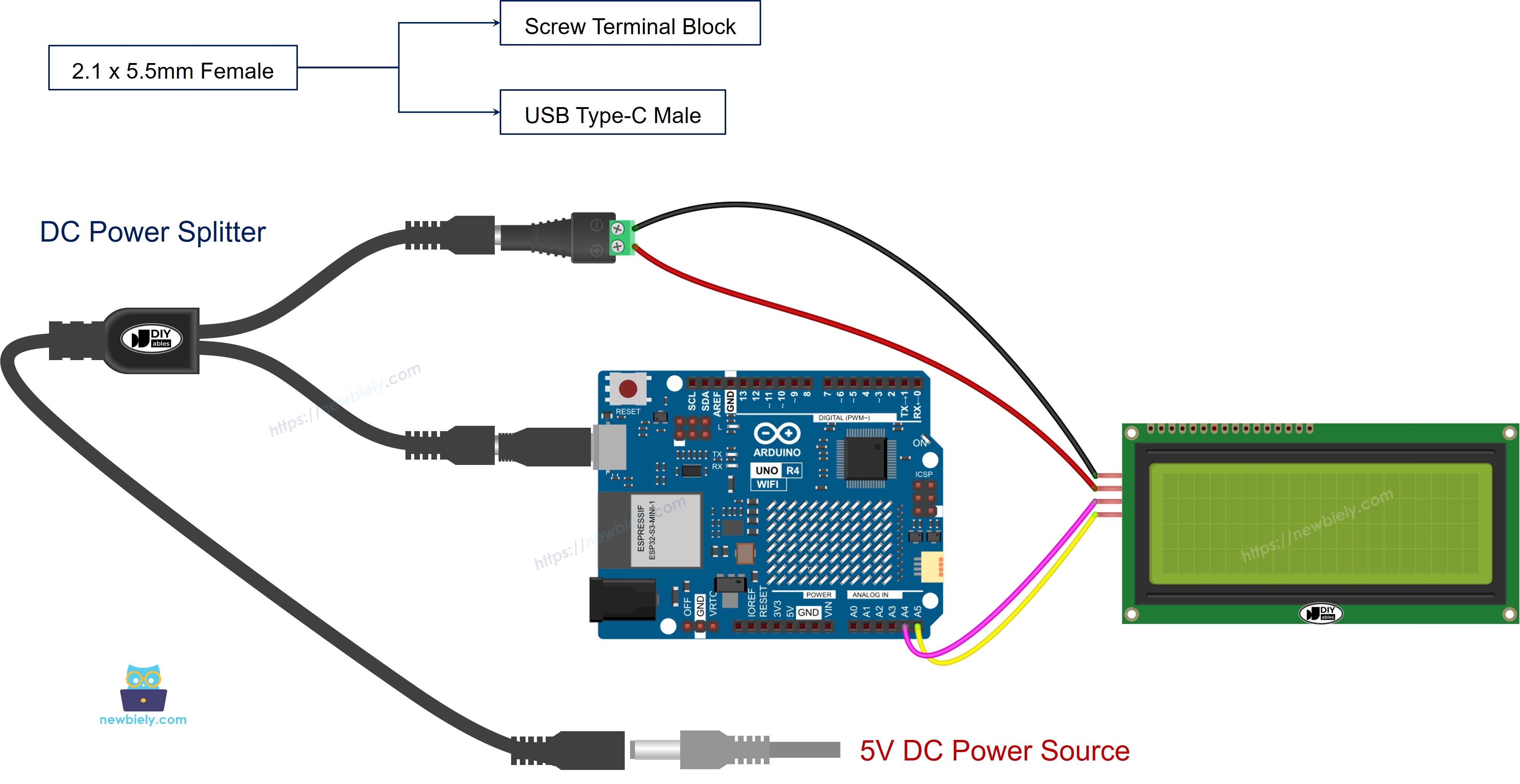

Bedradingsschema

Hieronder staat een voorbeeld van de beste manier om zowel de Arduino UNO R4 als een LCD-display van stroom te voorzien:

Het onderstaande bedradingsschema toont de beste manier om Arduino Uno R4 en LCD-display van stroom te voorzien:

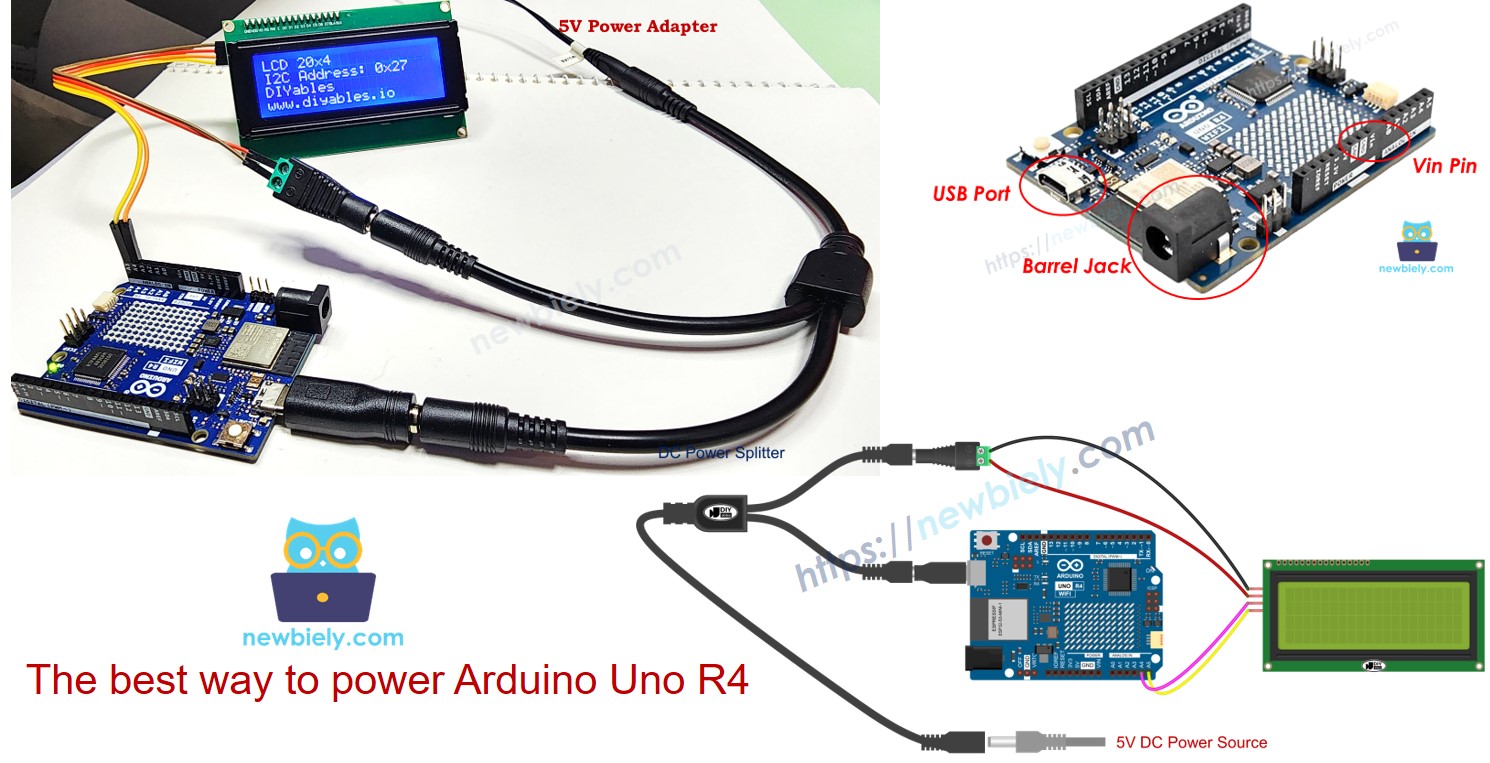

Praktisch Voorbeeld

Op deze foto kunt u zien hoe u de Arduino UNO R4 en aanvullende componenten van stroom voorziet in een echt project:

how to power Arduino Uno R4 and external components
