Arduino UNO R4 - Pomp Besturen

In deze handleiding leren we hoe u een 12V pomp kunt aansluiten op de Arduino UNO R4 en hoe u een Arduino UNO R4 kunt programmeren om de pomp te besturen. Deze tutorial helpt u systemen te bouwen zoals irrigatie voor planten, aquaria of watervulsystemen.

Benodigde Hardware

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatief: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Arduino UNO R4 Minima (Alternatief)
1	×	USB Kabel Type-C
1	×	Relais
1	×	12V Pomp
1	×	Vinyl Slang
1	×	12V Voedingsadapter
1	×	DC Voedingsconnector
1	×	Jumper Draden
1	×	(Aanbevolen) Schroefklem Block Shield voor Arduino Uno R4
1	×	(Aanbevolen) Breadboard-Shield voor Arduino Uno R4
1	×	(Aanbevolen) Behuizing voor Arduino Uno R4
1	×	(Aanbevolen) Stromsplitter voor Arduino Uno R4
1	×	(Aanbevolen) Prototyping Basisplaat & Breadboard Kit voor Arduino Uno

Of u kunt de volgende kits kopen:

1	×	DIYables STEM V4 IoT Starterskit (Arduino inbegrepen)
1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over 12V Pomp

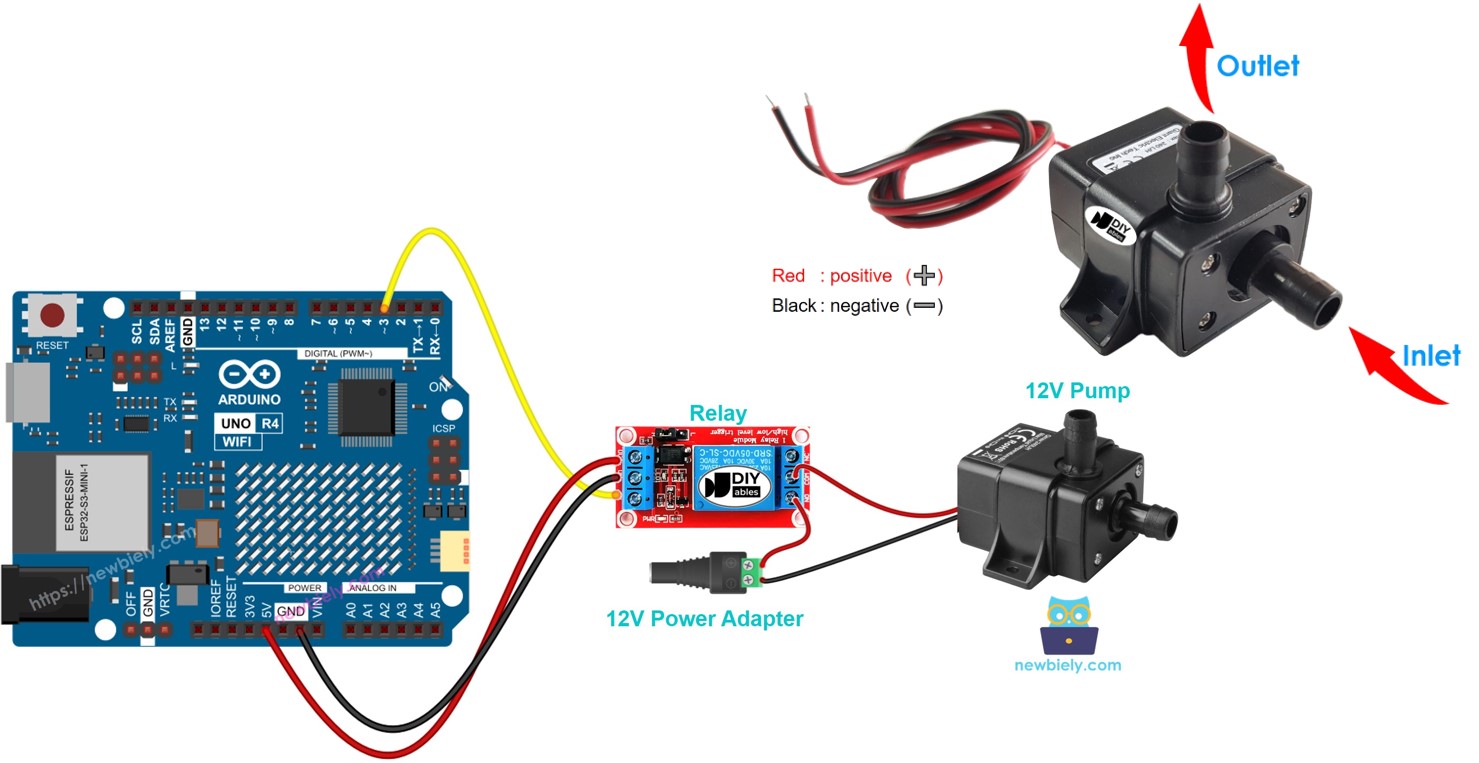

Pinout

image source: diyables.io

Een 12V pomp heeft meestal twee pinnen.

Verbind de negatieve (-) pin (zwart) met de GND van de DC voeding.
Verbind de positieve (+) pin (rood) met de 12V van de DC voeding.

Hoe de Pomp te Besturen

Als u een 12V voeding gebruikt voor een 12V pomp, zal deze werken. Om de pomp te besturen met Arduino UNO R4, moet er een relais worden geplaatst tussen de Arduino UNO R4 en de pomp. De Arduino UNO R4 kan de pomp besturen via het relais. Als u niet bekend bent met relais (hun pinout, werking, programmering, enz.), moet u deze bestuderen in de Arduino UNO R4 - Relais tutorial.

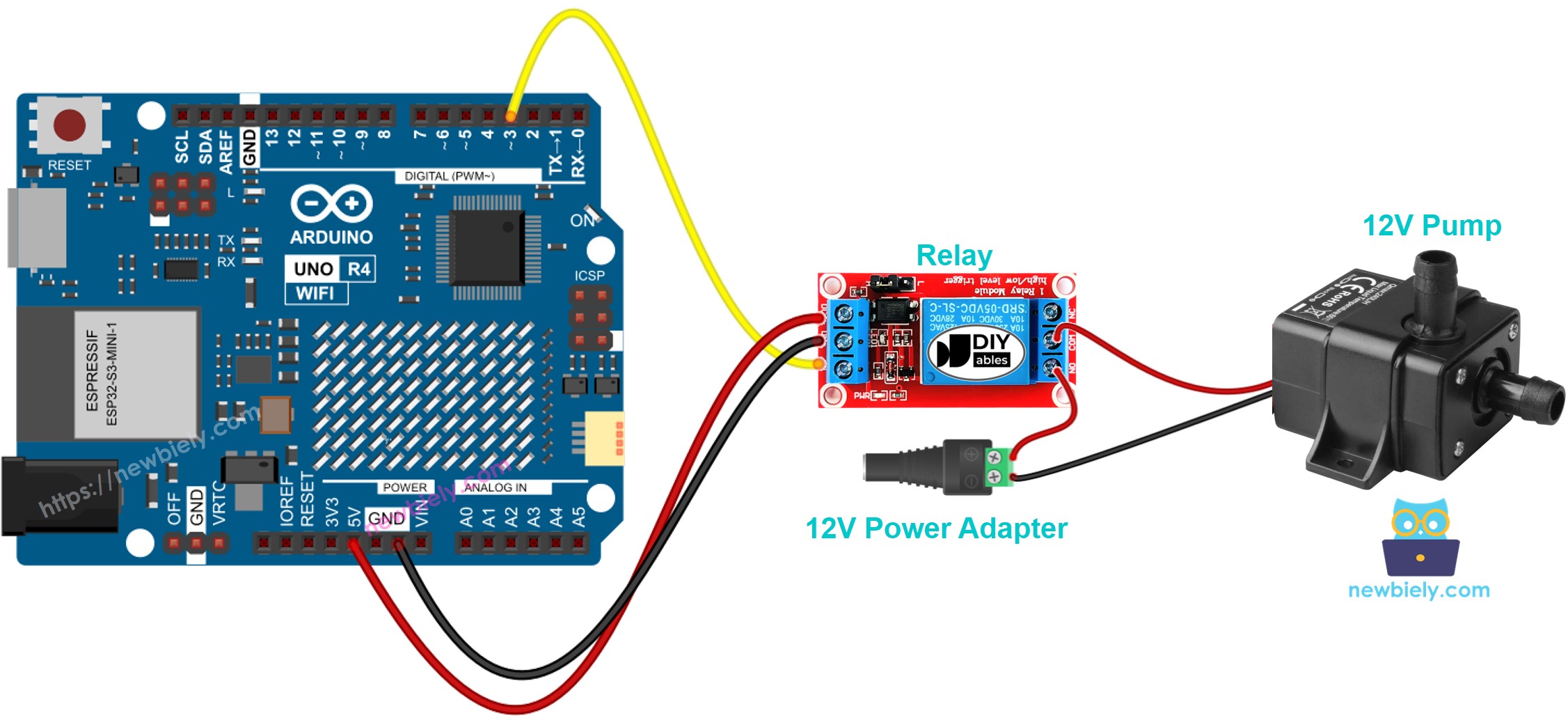

Bedradingsschema

This image is created using Fritzing. Click to enlarge image

Zie De beste manier om Arduino Uno R4 en andere componenten van stroom te voorzien.

Arduino UNO R4 Code

De onderstaande code schakelt herhaaldelijk de pomp AAN gedurende vijf seconden en daarna UIT gedurende vijf seconden.

/* * Deze Arduino UNO R4 code is ontwikkeld door newbiely.nl * Deze Arduino UNO R4 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-uno-r4/arduino-uno-r4-controls-pump */ // constants won't change const int RELAY_PIN = 3; // the Arduino pin, which connects to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin D3 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on pump 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off pump 5 seconds delay(5000); }

Snelle Stappen

Volg deze instructies stap voor stap:

Als dit uw eerste keer is met de Arduino Uno R4 WiFi/Minima, raadpleeg de tutorial over het instellen van de omgeving voor Arduino Uno R4 WiFi/Minima in de Arduino IDE.
Verbind de pomp met Arduino UNO R4 via een relais volgens het verstrekte schema.
Verbind het Arduino Uno R4 board met uw computer met behulp van een USB kabel.
Start de Arduino IDE op uw computer.
Selecteer het juiste Arduino Uno R4 board (bijv., Arduino Uno R4 WiFi) en COM poort.
Kopieer en plak de verstrekte code in de Arduino IDE.
Druk op de Upload knop in de Arduino IDE om de code naar de Arduino UNO R4 te verzenden.
Controleer de status van de pomp.

Code Uitleg

De uitleg staat in de comments van de Arduino code hierboven.

Video Tutorial

We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.

Daag Uzelf Uit

Maak een geautomatiseerd bewateringssysteem met Arduino UNO R4, een bodemvochtigheitssensor en een pomp.
Bouw een automatisch bijvulsysteem voor water met Arduino UNO R4, een waterpeilsensor en een pomp.
