Arduino UNO R4 meerdere knoppen
Deze handleiding laat u zien hoe u een Arduino UNO R4 met meerdere knoppen tegelijk kunt gebruiken zonder de delay() functie voor debouncing. De handleiding biedt code in twee verschillende methoden:
- Arduino UNO R4 code debounced meerdere knoppen zonder gebruik van delay() functie.
- Arduino UNO R4 code debounced meerdere knoppen met arrays zonder gebruik van delay() functie.
We gebruiken vijf knoppen als voorbeelden. U kunt dit gemakkelijk aanpassen voor twee knoppen, vier knoppen, of zelfs meer.
Hardware Vereist
Of u kunt de volgende kits kopen:
| 1 | × | DIYables STEM V4 IoT Starterskit (Arduino inbegrepen) | |
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over Knoppen
We bieden een gedetailleerde handleiding over knoppen, inclusief hardware-verbindingen, hoe ze werken, bedrading met Arduino UNO R4, en hoe u de code schrijft. Leer hier meer:
- Arduino UNO R4 - Knop tutorial
- Arduino UNO R4 - Knop Debounce tutorial
Bekabeling Schema

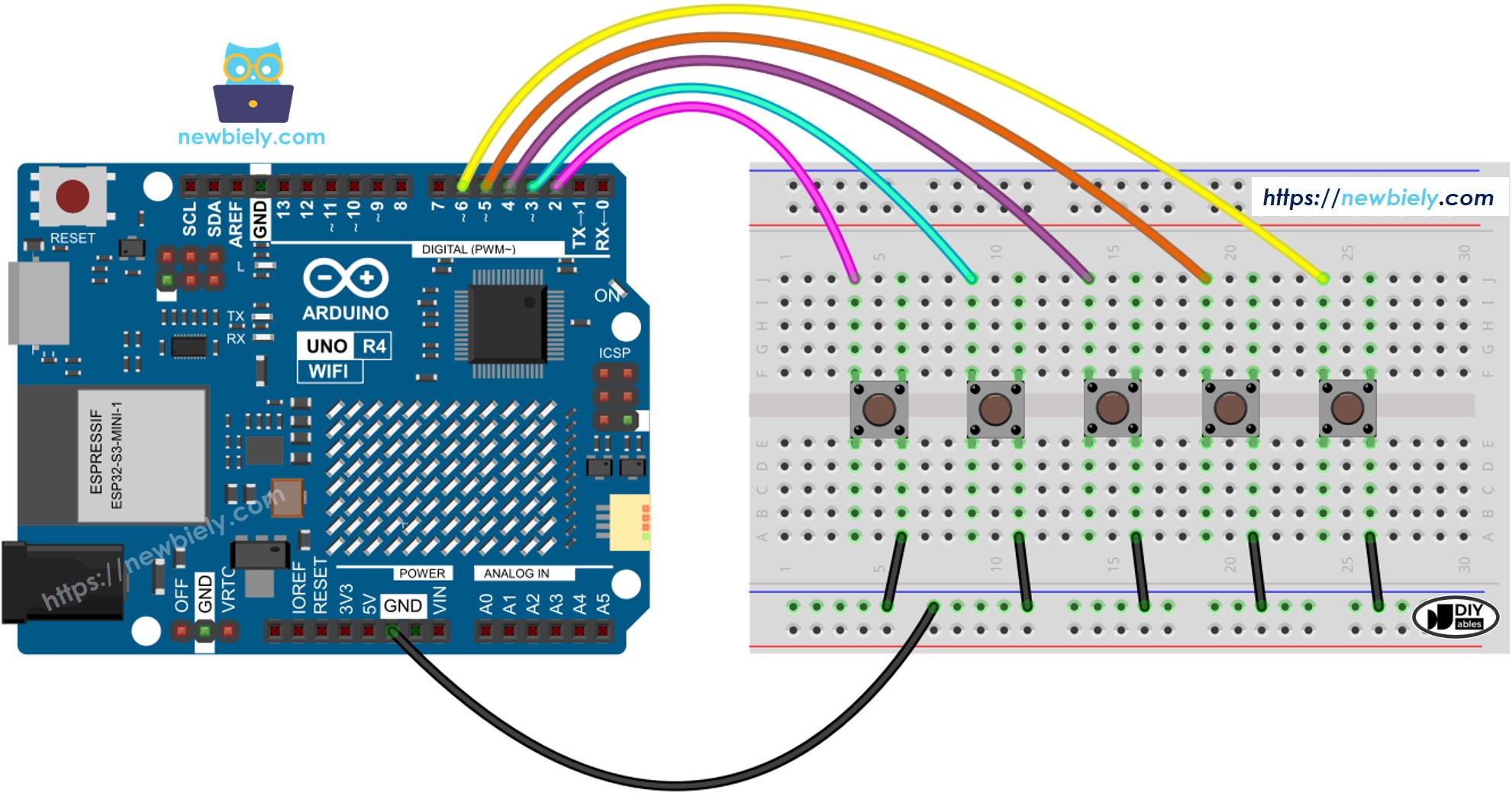

This image is created using Fritzing. Click to enlarge image
Zie De beste manier om Arduino Uno R4 en andere componenten van stroom te voorzien.
Arduino UNO R4 Code - Meerdere Knoppen met debounce
Bij het gebruik van meerdere knoppen kunnen situaties complex worden.
- Toepassingen die knop debouncing nodig hebben
- Toepassingen die moeten herkennen wanneer knoppen worden ingedrukt of losgelaten
De ezButton bibliotheek vereenvoudigt het werken met knoppen door debounce en knopgebeurtenissen intern af te handelen. Gebruikers hoeven zich geen zorgen te maken over het beheren van tijdstempels en variabelen bij gebruik van deze bibliotheek. Ook kan het gebruik van meerdere knoppen de code duidelijker en korter maken.
/*
* Deze Arduino UNO R4 code is ontwikkeld door newbiely.nl
* Deze Arduino UNO R4 code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino-uno-r4/arduino-uno-r4-multiple-button
*/
#include <ezButton.h>
#define BUTTON_NUM 5 // the number of buttons
#define BUTTON_PIN_1 2 // The Arduino UNO R4 pin connected to the button 1
#define BUTTON_PIN_2 3 // The Arduino UNO R4 pin connected to the button 2
#define BUTTON_PIN_3 4 // The Arduino UNO R4 pin connected to the button 3
#define BUTTON_PIN_4 5 // The Arduino UNO R4 pin connected to the button 4
#define BUTTON_PIN_5 6 // The Arduino UNO R4 pin connected to the button 5
ezButton button1(BUTTON_PIN_1); // create ezButton object for button 1
ezButton button2(BUTTON_PIN_2); // create ezButton object for button 2
ezButton button3(BUTTON_PIN_3); // create ezButton object for button 3
ezButton button4(BUTTON_PIN_4); // create ezButton object for button 4
ezButton button5(BUTTON_PIN_5); // create ezButton object for button 5
void setup() {
Serial.begin(9600);
button1.setDebounceTime(100); // set debounce time to 100 milliseconds
button2.setDebounceTime(100); // set debounce time to 100 milliseconds
button3.setDebounceTime(100); // set debounce time to 100 milliseconds
button4.setDebounceTime(100); // set debounce time to 100 milliseconds
button5.setDebounceTime(100); // set debounce time to 100 milliseconds
}
void loop() {
button1.loop(); // MUST call the loop() function first
button2.loop(); // MUST call the loop() function first
button3.loop(); // MUST call the loop() function first
button4.loop(); // MUST call the loop() function first
button5.loop(); // MUST call the loop() function first
// get button state after debounce
int button1_state = button1.getState(); // the state after debounce
int button2_state = button2.getState(); // the state after debounce
int button3_state = button3.getState(); // the state after debounce
int button4_state = button4.getState(); // the state after debounce
int button5_state = button5.getState(); // the state after debounce
/*
Serial.print("The button 1 state: ");
Serial.println(button1_state);
Serial.print("The button 2 state: ");
Serial.println(button2_state);
Serial.print("The button 3 state: ");
Serial.println(button3_state);
Serial.print("The button 4 state: ");
Serial.println(button4_state);
Serial.print("The button 5 state: ");
Serial.println(button5_state);
*/
if (button1.isPressed())
Serial.println("The button 1 is pressed");
if (button1.isReleased())
Serial.println("The button 1 is released");
if (button2.isPressed())
Serial.println("The button 2 is pressed");
if (button2.isReleased())
Serial.println("The button 2 is released");
if (button3.isPressed())
Serial.println("The button 3 is pressed");
if (button3.isReleased())
Serial.println("The button 3 is released");
if (button4.isPressed())
Serial.println("The button 4 is pressed");
if (button4.isReleased())
Serial.println("The button 4 is released");
if (button5.isPressed())
Serial.println("The button 5 is pressed");
if (button5.isReleased())
Serial.println("The button 5 is released");
}
Snelle Stappen
Volg deze instructies stap voor stap:
- Als dit uw eerste keer is met de Arduino Uno R4 WiFi/Minima, raadpleeg dan de tutorial over het instellen van de omgeving voor Arduino Uno R4 WiFi/Minima in de Arduino IDE.
- Verbind de Arduino Uno R4 met de knoppen volgens het bijgeleverde schema.
- Verbind het Arduino Uno R4 board met uw computer via een USB-kabel.
- Start de Arduino IDE op uw computer.
- Selecteer het juiste Arduino Uno R4 board (bijv., Arduino Uno R4 WiFi) en COM-poort.
- Klik op het Libraries icoon aan de linkerkant van de Arduino IDE.

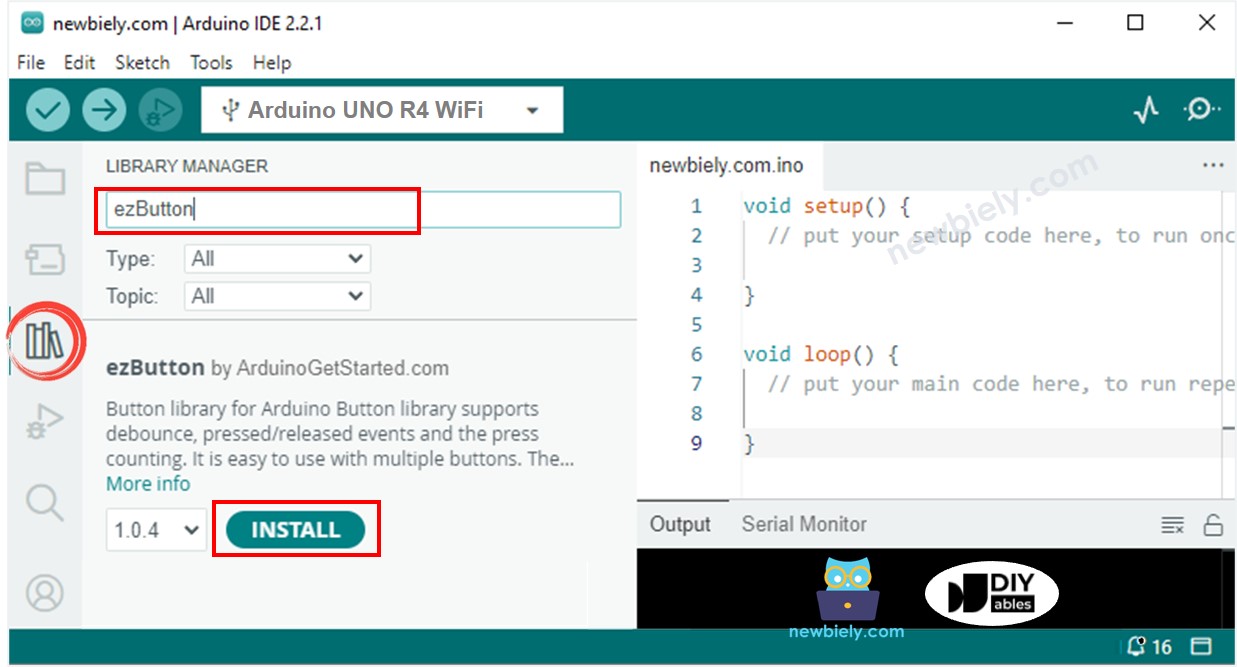

- Zoek naar ezButton en vind de knopbibliotheek gemaakt door ArduinoGetStarted.com.
- Klik op de Install knop om de ezButton bibliotheek te installeren.
- Kopieer de code en plak deze in Arduino IDE.
- Klik op de Upload knop in Arduino IDE om de code te compileren en te uploaden naar het Arduino UNO R4 board.
- Open de Serial Monitor in de Arduino IDE.
- Druk op en laat elke knop een voor een los.
COM6
The button 1 is pressed
The button 1 is released
The button 2 is pressed
The button 2 is released
The button 3 is pressed
The button 3 is released
The button 4 is pressed
The button 4 is released
The button 5 is pressed
The button 5 is released
Autoscroll
Clear output
9600 baud
Newline
Arduino UNO R4 Code - Meerdere Knoppen met array
We kunnen de bovenstaande code verbeteren door een array van knoppen te gebruiken.
/*
* Deze Arduino UNO R4 code is ontwikkeld door newbiely.nl
* Deze Arduino UNO R4 code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/arduino-uno-r4/arduino-uno-r4-multiple-button
*/
#include <ezButton.h>
#define BUTTON_NUM 5 // the number of buttons
#define BUTTON_PIN_1 2 // The Arduino UNO R4 pin connected to the button 1
#define BUTTON_PIN_2 3 // The Arduino UNO R4 pin connected to the button 2
#define BUTTON_PIN_3 4 // The Arduino UNO R4 pin connected to the button 3
#define BUTTON_PIN_4 5 // The Arduino UNO R4 pin connected to the button 4
#define BUTTON_PIN_5 6 // The Arduino UNO R4 pin connected to the button 5
ezButton buttonArray[] = {
ezButton(BUTTON_PIN_1),
ezButton(BUTTON_PIN_2),
ezButton(BUTTON_PIN_3),
ezButton(BUTTON_PIN_4),
ezButton(BUTTON_PIN_5)
};
void setup() {
Serial.begin(9600);
for (byte i = 0; i < BUTTON_NUM; i++) {
buttonArray[i].setDebounceTime(100); // set debounce time to 100 milliseconds
}
}
void loop() {
for (byte i = 0; i < BUTTON_NUM; i++)
buttonArray[i].loop(); // MUST call the loop() function first
for (byte i = 0; i < BUTTON_NUM; i++) {
// get button state after debounce
int button_state = buttonArray[i].getState(); // the state after debounce
/*
Serial.print("The button ");
Serial.print(i + 1);
Serial.print(": ");
Serial.println(button_state);
*/
if (buttonArray[i].isPressed()) {
Serial.print("The button ");
Serial.print(i + 1);
Serial.println(" is pressed");
}
if (buttonArray[i].isReleased()) {
Serial.print("The button ");
Serial.print(i + 1);
Serial.println(" is released");
}
}
}
Video Tutorial
We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.
