Arduino UNO R4 - LED Matrix

Deze tutorial leert u hoe u Arduino UNO R4 gebruikt met externe LED matrix display modules. In detail gaan we het volgende leren:

Vervolgens kunt u de code eenvoudig aanpassen voor andere LED matrices zoals de 16x8 of 64x8 LED matrix.

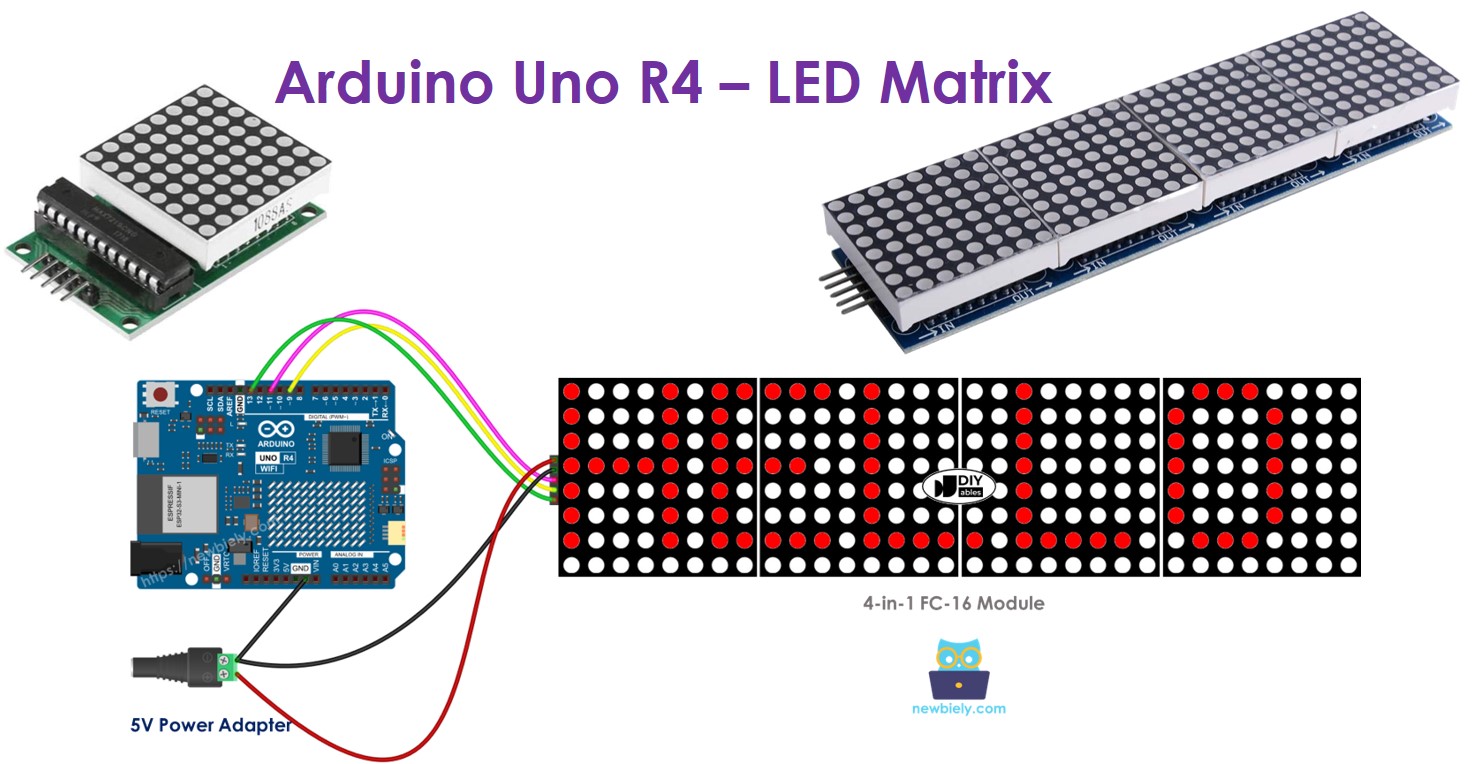

Arduino UNO R4 LED Matrix

Als u wilt leren hoe u Arduino R4 gebruikt met de ingebouwde LED Matrix, raadpleeg dan Arduino UNO R4 - Ingebouwde LED Matrix

Benodigde Hardware

1×Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1×Alternatief: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1×Arduino UNO R4 Minima (Alternatief)
1×USB Kabel Type-C
1×FC-16 LED Matrix 32x8
1×FC-16 LED Matrix 8x8
1×Verbindingsdraden
1×DC-Stroomaansluiting
1×5V Power Adapter voor Arduino UNO R4
1×(Aanbevolen) Schroefklem Block Shield voor Arduino Uno R4
1×(Aanbevolen) Breadboard-Shield voor Arduino Uno R4
1×(Aanbevolen) Behuizing voor Arduino Uno R4
1×(Aanbevolen) Stromsplitter voor Arduino Uno R4
1×(Aanbevolen) Prototyping Basisplaat & Breadboard Kit voor Arduino Uno

Of u kunt de volgende kits kopen:

1×DIYables STEM V4 IoT Starterskit (Arduino inbegrepen)
1×DIYables Sensorkit (30 sensoren/displays)
1×DIYables Sensorkit (18 sensoren/displays)
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over LED Matrix

LED Matrix display

Er bestaan verschillende soorten LED matrices. De MAX7219-gebaseerde LED matrix wordt veel gebruikt met Arduino UNO R4. Deze LED matrix heeft verschillende kenmerken:

  • Het basisonderdeel van een LED matrix wordt een blok genoemd.
  • Elk blok bevat een 8x8 raster van LEDs, in totaal 64 LEDs, en wordt bestuurd door een MAX7219 chip.
  • Er zijn twee hoofdtypen blokken: de generieke module en de FC-16 module.
  • Een LED matrix kan slechts één blok hebben of worden uitgebreid door meerdere blokken als een ketting aan elkaar te verbinden.
  • U kunt LED matrices kopen die al meerdere blokken verbonden hebben, zoals 4-blok of 8-blok configuraties.
  • U kunt ook individuele blokken kopen en deze zelf verbinden om een LED matrix van de gewenste grootte te maken.
  • In uw Arduino UNO R4 programma moet u de grootte van de LED matrix specificeren die u gebruikt.

Pinout

LED Matrix Pinout

Een LED Matrix bestaat uit een of meer blokken. Elk blok heeft twee sets pinnen:

  • Groep van Input Pinnen:
    • VCC: Verbind deze met de 5V.
    • GND: Verbind deze met de GND.
    • DIN: Dit is de Data pin. Verbind deze met de SPI MOSI pin op de Arduino UNO R4.
    • CS: Chip Select. Verbind deze met een willekeurige digitale pin op de Arduino UNO R4.
    • CLK: Clock pin. Verbind deze met de SPI CLK pin op de Arduino UNO R4.
  • Groep van Output Pinnen:
    • VCC: Verbind deze met VCC op de volgende module.
    • GND: Verbind deze met GND op de volgende module.
    • DOUT: Data Out. Deze verbindt met de DIN pin op de volgende module.
    • CS: Verbind deze met CS op de volgende module.
    • CLK: Verbind deze met CLK op de volgende module.

Bedradingsschema

Als de LED matrix uit slechts één blok bestaat:

  • Verbind de groepen input pinnen met de Arduino UNO R4.
  • Laat de groepen output pinnen onverbonden.

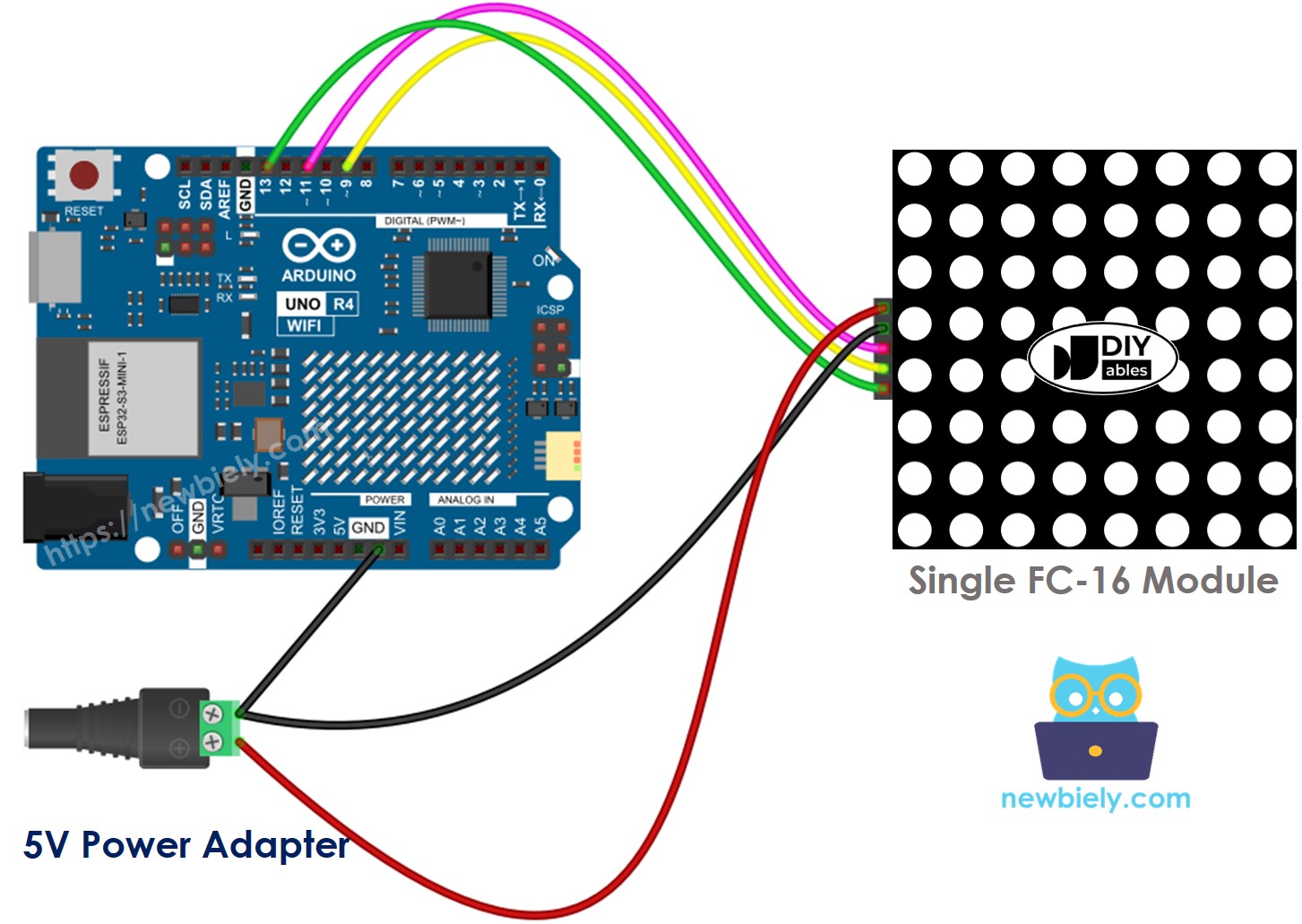

Arduino UNO R4 8x8 LED matrix FC-16 bedradingsschema

This image is created using Fritzing. Click to enlarge image

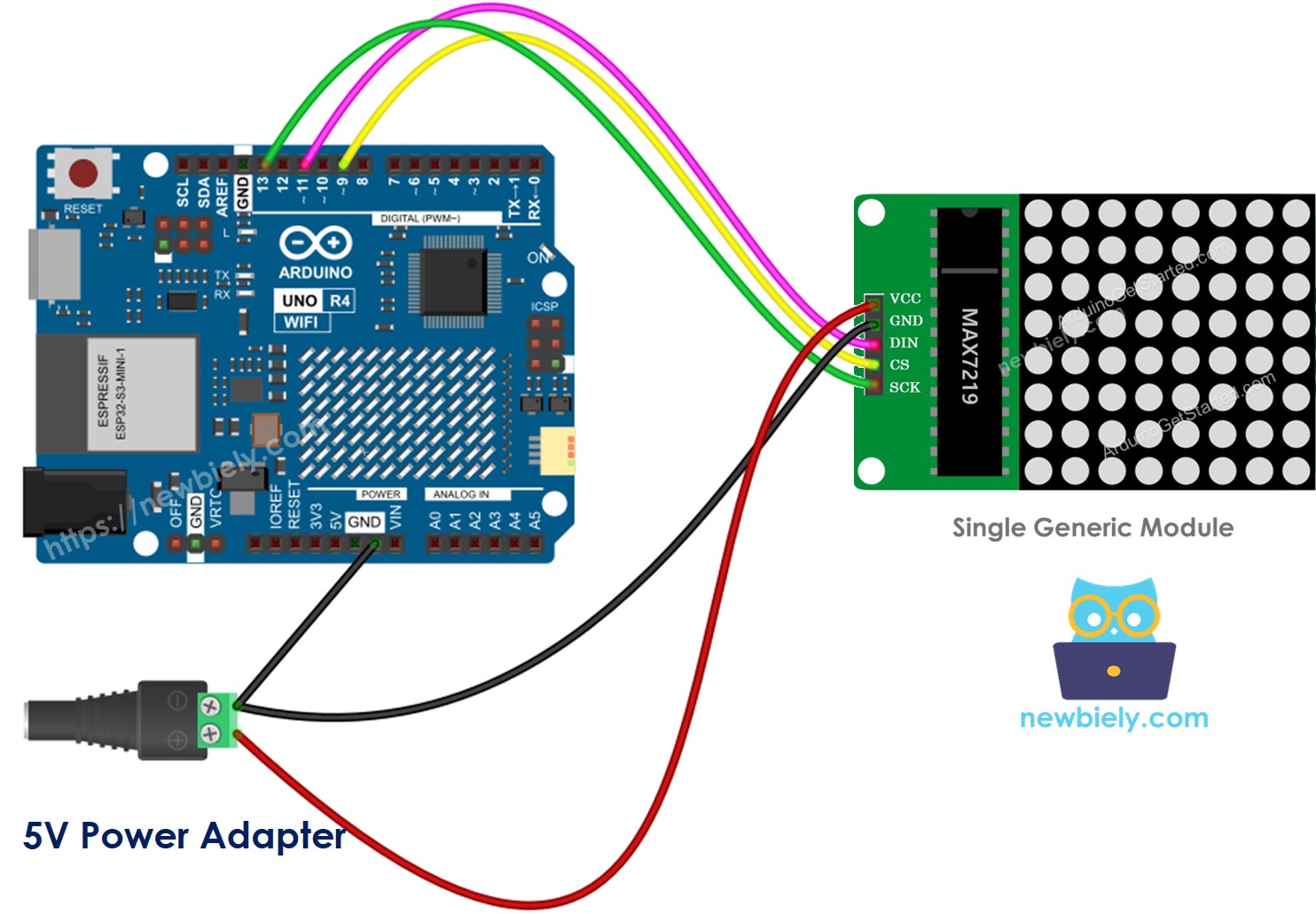

Arduino UNO R4 8x8 LED matrix generiek bedradingsschema

This image is created using Fritzing. Click to enlarge image

Als de LED matrix al voorgemonteerd is in meerdere blokken:

  • Verbind de groep input pinnen met de Arduino UNO R4.
  • Laat de groep output pinnen onverbonden.
Arduino UNO R4 LED matrix display bedradingsschema

This image is created using Fritzing. Click to enlarge image

Als u de LED matrix samenstelt uit verschillende onderdelen:

  • Verbind de input pin groep van het eerste blok met de Arduino UNO R4.
  • Verbind de output pin groep van elk blok met de input pin groep van het volgende blok.
  • Laat de output pin groep van het laatste blok onverbonden.

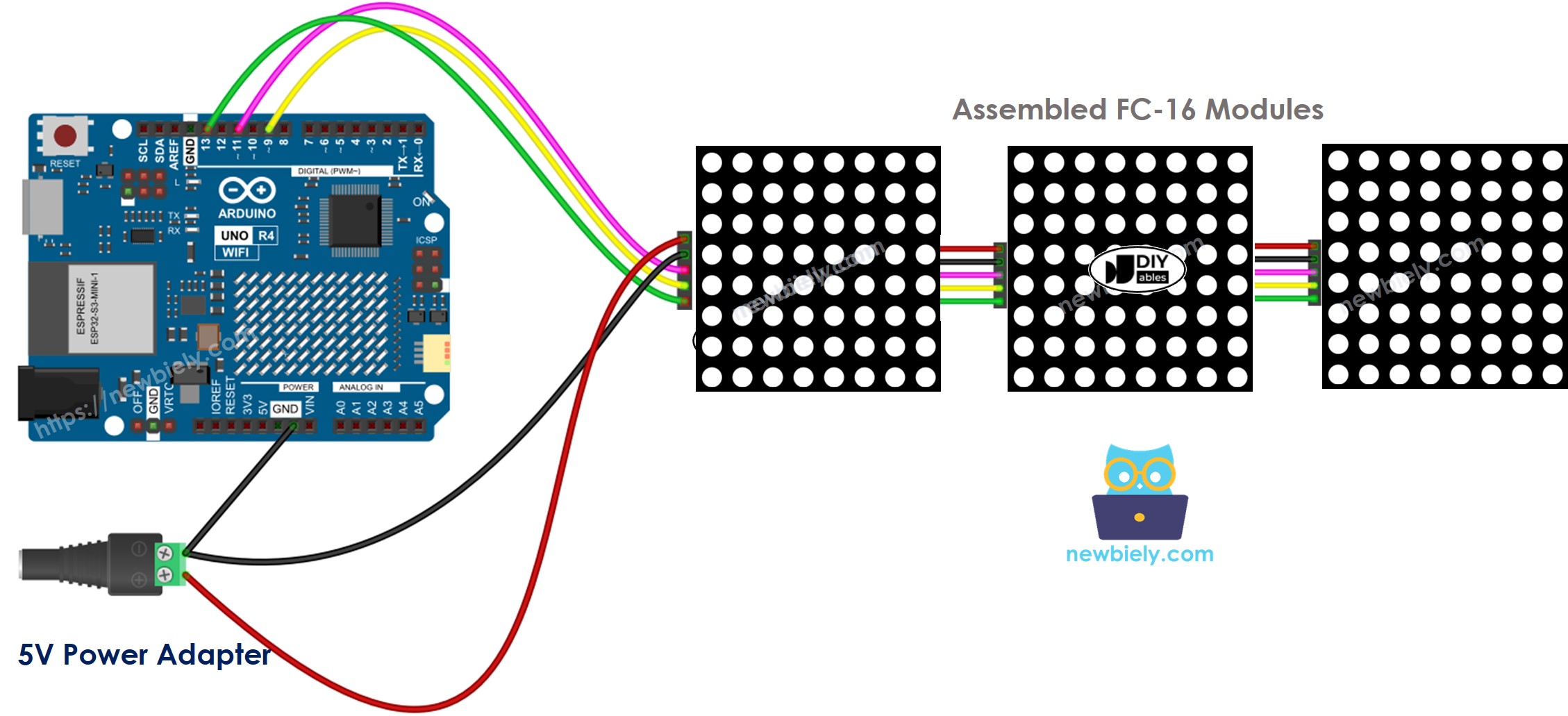

Arduino UNO R4 32x8 LED matrix bedrading FC-16 schema

This image is created using Fritzing. Click to enlarge image

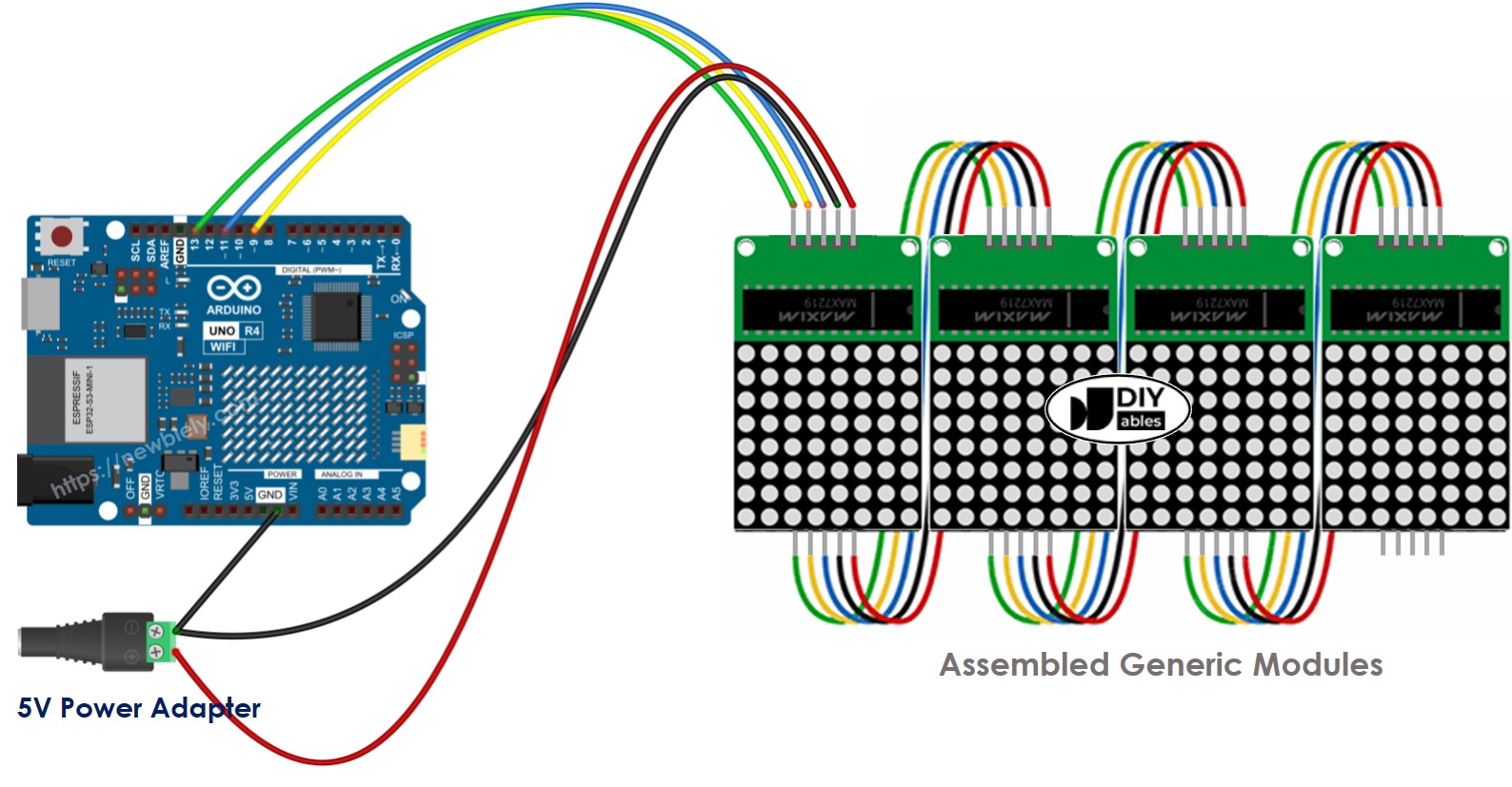

Arduino UNO R4 32x8 LED matrix bedrading generiek schema

This image is created using Fritzing. Click to enlarge image

Zie De beste manier om Arduino Uno R4 en andere componenten van stroom te voorzien.

Het display gebruikt veel stroom, tot 1 ampère bij maximale helderheid.

  • Vermijd het gebruik van de 5V pin op de Arduino UNO R4 voor voeding.
  • Verbind in plaats daarvan een externe 5V voeding. De Arduino UNO R4 en de LED matrix kunnen beide gevoed worden door dezelfde 5V adapter.

De Arduino UNO R4 verbindt met de LED matrix via SPI pinnen.

  • Gebruik pin 13 (SCK) en 11 (MOSI) op Arduino UNO R4. Bij gebruik van een ander Arduino UNO R4 board, raadpleeg de officiële gids voor dezelfde SPI pinnen.
  • U kunt elke andere pin gebruiken voor Pin 3 (CS).

Hoe Te Programmeren Voor LED Matrix

Het besturen van de LED matrix kan uitdagend zijn. Gelukkig zijn er bibliotheken die deze taak vereenvoudigen. Hier zijn de stappen om een Arduino UNO R4 te programmeren voor het besturen van de LED matrix.

  • Bibliotheken opnemen:
#include <MD_Parola.h> #include <MD_MAX72xx.h>
  • Kies het type hardware dat u gebruikt: GENERIC_HW of FC16_HW.
#define HARDWARE_TYPE MD_MAX72XX::FC16_HW
  • Bepaal hoeveel LED blokken worden gebruikt. Bijvoorbeeld, een 4-in-1 LED matrix bevat 4 blokken.
#define MAX_DEVICES 4
  • Stel de pin in die verbonden is met de CS pin op de LED matrix. Gebruik bijvoorbeeld pin D9.
#define CS_PIN 9
  • Maak een nieuwe versie van de MD_Parola klasse voor het LED matrix display.
MD_Parola ledMatrix = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES);
  • Stel de code in de setup() functie in.
void setup() { ledMatrix.begin(); // Initialize the LED matrix ledMatrix.setIntensity(0); // Set the display brightness (range 0-15) ledMatrix.displayClear(); // Clear the display screen }
  • Toon tekst, cijfers en geanimeerde effecten: zie het volgende gedeelte.

Arduino UNO R4 - LED Matrix Code

De gegeven code is voor een 32x8 FC-16 LED matrix display met vier blokken. Het kan echter worden aangepast voor andere groottes zoals 8x8, 16x8, 64x8, enzovoort.

/* * Deze Arduino UNO R4 code is ontwikkeld door newbiely.nl * Deze Arduino UNO R4 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-uno-r4/arduino-uno-r4-led-matrix */ #include <MD_Parola.h> #include <MD_MAX72xx.h> #define HARDWARE_TYPE MD_MAX72XX::FC16_HW #define MAX_DEVICES 4 // 4 blocks #define CS_PIN 9 // The Arduino UNO R4 pin connected to the CS pin of LED matrix // create an instance of the MD_Parola class MD_Parola ledMatrix = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES); void setup() { ledMatrix.begin(); // initialize the object ledMatrix.setIntensity(15); // set the brightness of the LED matrix display (from 0 to 15) ledMatrix.displayClear(); // clear LED matrix display } void loop() { ledMatrix.setTextAlignment(PA_LEFT); ledMatrix.print("Left"); // display text delay(2000); ledMatrix.setTextAlignment(PA_CENTER); ledMatrix.print("Center"); // display text delay(2000); ledMatrix.setTextAlignment(PA_RIGHT); ledMatrix.print("Right"); // display text delay(2000); ledMatrix.setTextAlignment(PA_CENTER); ledMatrix.setInvert(true); ledMatrix.print("Invert"); // display text inverted delay(2000); ledMatrix.setInvert(false); ledMatrix.print(1234); // display number delay(2000); }

Snelle Stappen

Volg deze instructies stap voor stap:

  • Als dit uw eerste keer is met de Arduino Uno R4 WiFi/Minima, raadpleeg de tutorial over het instellen van de omgeving voor Arduino Uno R4 WiFi/Minima in de Arduino IDE.
  • Verbind het Arduino Uno R4 board met de led matrix volgens het meegeleverde schema.
  • Verbind het Arduino Uno R4 board met uw computer via een USB-kabel.
  • Start de Arduino IDE op uw computer.
  • Selecteer het juiste Arduino Uno R4 board (bijv. Arduino Uno R4 WiFi) en COM-poort.
  • Klik in de Arduino IDE op het Libraries icoon in de linker zijbalk.
  • Zoek naar "MD_Parola" en zoek de MD_Parola bibliotheek.
  • Klik op de Install knop.

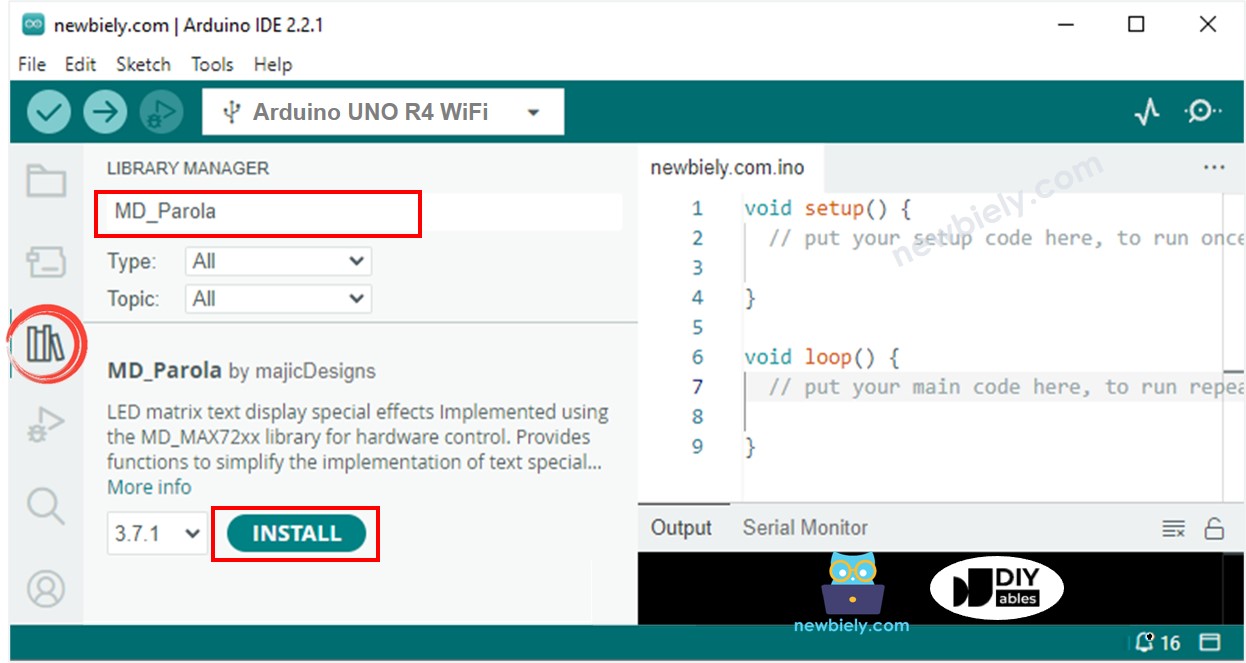

Arduino UNO R4 MD_Parola library
  • U moet de MD_MAX72XX bibliotheek installeren. Klik op de Install All knop.

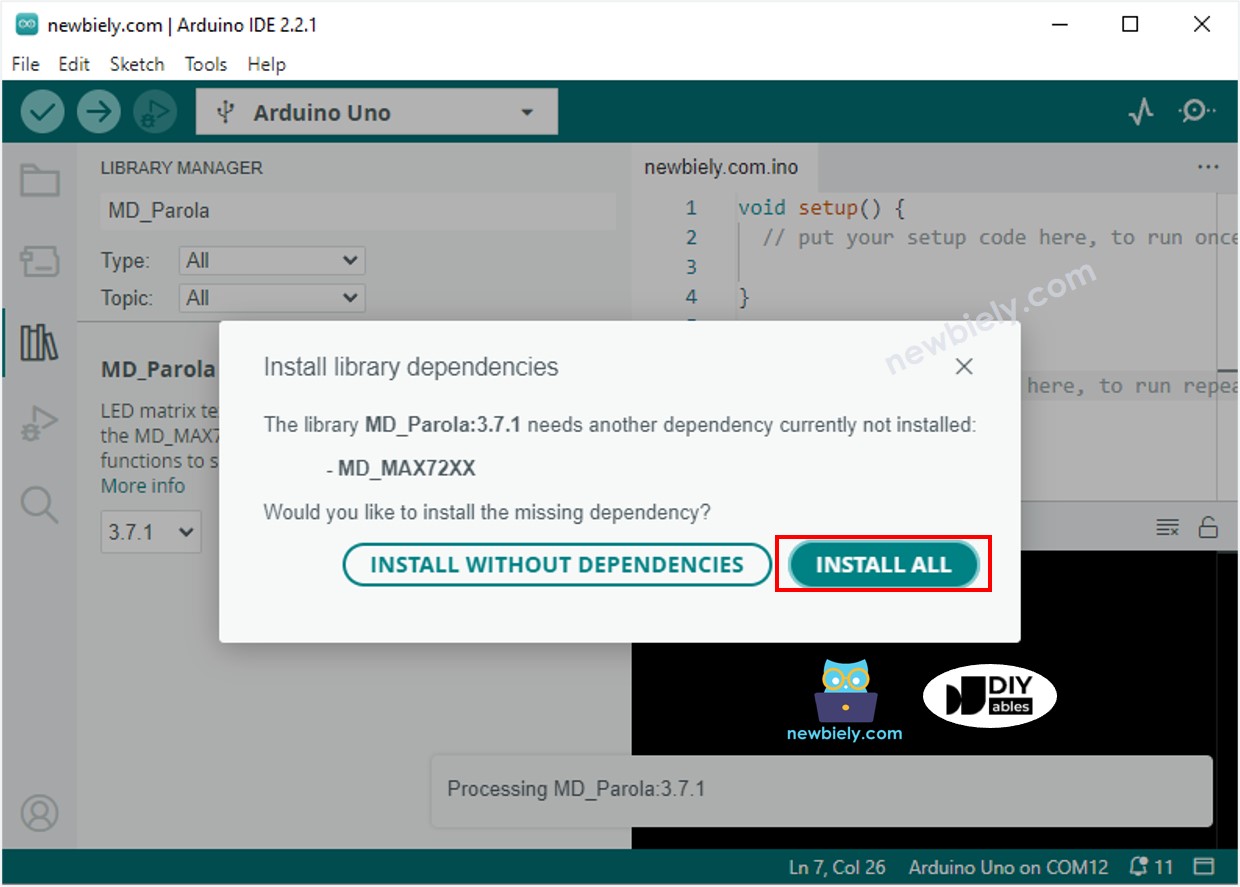

Arduino UNO R4 MD_MAX72XX library
  • Kopieer de bovenstaande code en open deze met Arduino IDE.
  • Klik op de Upload knop in Arduino IDE om de code naar Arduino UNO R4 te uploaden.
  • Bekijk het display op de LED matrix.

Arduino UNO R4 LED Matrix Code – Scrollende Tekst

Wanneer u een lange boodschap op een LED matrix display wilt tonen en deze te lang is om te passen, kunt u het scrollende tekst effect gebruiken.

Deze Arduino UNO R4 code demonstreert hoe u een boodschap over het LED matrix display laat scrollen.

/* * Deze Arduino UNO R4 code is ontwikkeld door newbiely.nl * Deze Arduino UNO R4 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-uno-r4/arduino-uno-r4-led-matrix */ #include <MD_Parola.h> #include <MD_MAX72xx.h> #define HARDWARE_TYPE MD_MAX72XX::FC16_HW #define MAX_DEVICES 4 // 4 blocks #define CS_PIN 9 // The Arduino UNO R4 pin connected to the CS pin of LED matrix // create an instance of the MD_Parola class MD_Parola ledMatrix = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES); void setup() { ledMatrix.begin(); // initialize the object ledMatrix.setIntensity(15); // set the brightness of the LED matrix display (from 0 to 15) ledMatrix.displayClear(); // clear led matrix display ledMatrix.displayScroll("Hello, DIYables", PA_CENTER, PA_SCROLL_LEFT, 100); } void loop() { if (ledMatrix.displayAnimate()) { ledMatrix.displayReset(); } }

Voor meer teksteffecten, ga naar MD_Parola Library Reference.
