Arduino UNO R4 - Elektromagnetisch Slot

In deze tutorial gaan we leren hoe u Arduino UNO R4 kunt gebruiken om het elektromagnetisch slot te besturen om uw deur programmatisch te vergrendelen/ontgrendelen.

Hardware Vereist

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatief: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Arduino UNO R4 Minima (Alternatief)
1	×	USB Kabel Type-C
1	×	Elektromagnetisch Slot
1	×	Relais
1	×	12V Voedingsadapter
1	×	DC Voedingsconnector
1	×	(Aanbevolen) Schroefklem Block Shield voor Arduino Uno R4
1	×	(Aanbevolen) Breadboard-Shield voor Arduino Uno R4
1	×	(Aanbevolen) Behuizing voor Arduino Uno R4
1	×	(Aanbevolen) Stromsplitter voor Arduino Uno R4
1	×	(Aanbevolen) Prototyping Basisplaat & Breadboard Kit voor Arduino Uno

Of u kunt de volgende kits kopen:

1	×	DIYables STEM V4 IoT Starterskit (Arduino inbegrepen)
1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over het Elektromagnetisch Slot

Het elektromagnetisch slot, vaak maglock genoemd, wordt veelgebruikt om deuren te beveiligen. Het werkt doorgaans samen met verschillende apparaten zoals schakelaars, vingerafdruk lezers, RFID/NFC lezers, keypads, of applicaties op PC's en mobiele apparaten om toegang tot deuren en gebouwingang te beheren.

Pinout

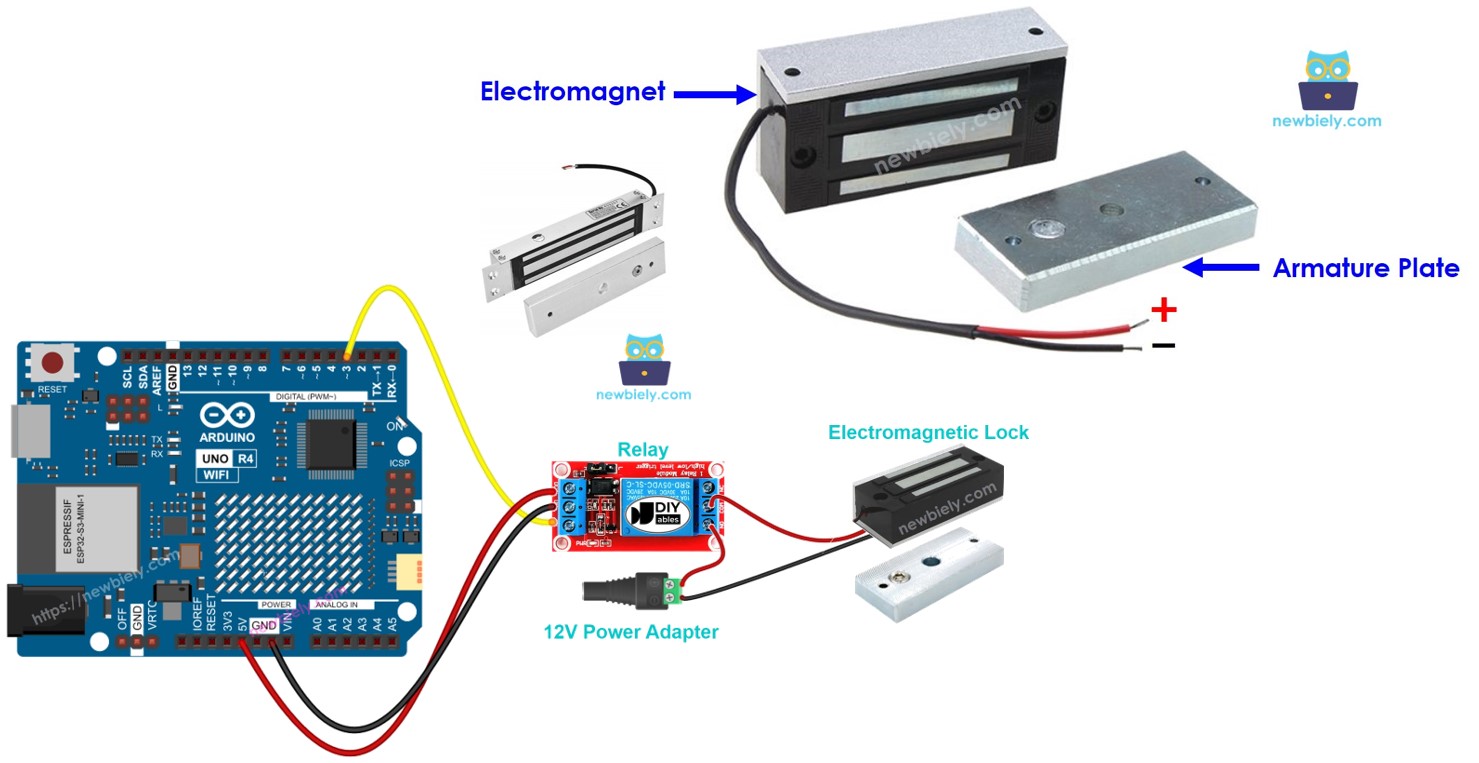

Een elektromagnetisch slot heeft twee delen:

Eén elektromagneet, heeft twee pinnen
Eén plaat voor het anker

Hoe Het Werkt

Wanneer de elektromagneet aan staat, vloeit er elektriciteit doorheen en wordt er een magnetisch veld opgewekt dat de ankerplaat naar de elektromagneet trekt, waardoor deze vergrendelt. Wanneer de elektromagneet uit staat, is er geen magnetisch veld, en wordt de ankerplaat niet naar de elektromagneet getrokken, waardoor deze kan ontgrendelen.

※ Notiz:

Het elektromagnetisch slot heeft vaak een 12V, 24V, of 48V voeding nodig. Daarom kunnen we het elektromagnetisch slot NIET direct aansluiten op een Arduino UNO R4 pin. In plaats daarvan moeten we het via een relay aansluiten op de Arduino UNO R4 pin.

Als we het elektromagnetisch slot koppelen aan een relay in de normaal open instelling:

Wanneer de relay open is, is de deur ontgrendeld.
Wanneer de relay gesloten is, is de deur vergrendeld.

U kunt Arduino UNO R4 aansluiten op een relay om het te programmeren voor het bedienen van een elektromagnetisch slot. Voor meer informatie over het gebruik van een relay met Arduino UNO R4, bezoek de Arduino UNO R4 - Relay tutorial.

Voor de installatie bevestigt u de ankerplaat aan de deur of het raam (het deel dat beweegt) en bevestigt u de elektromagneet aan het deurkozijn (het deel dat niet beweegt). Wanneer u de deur sluit, moeten deze twee delen elkaar raken.

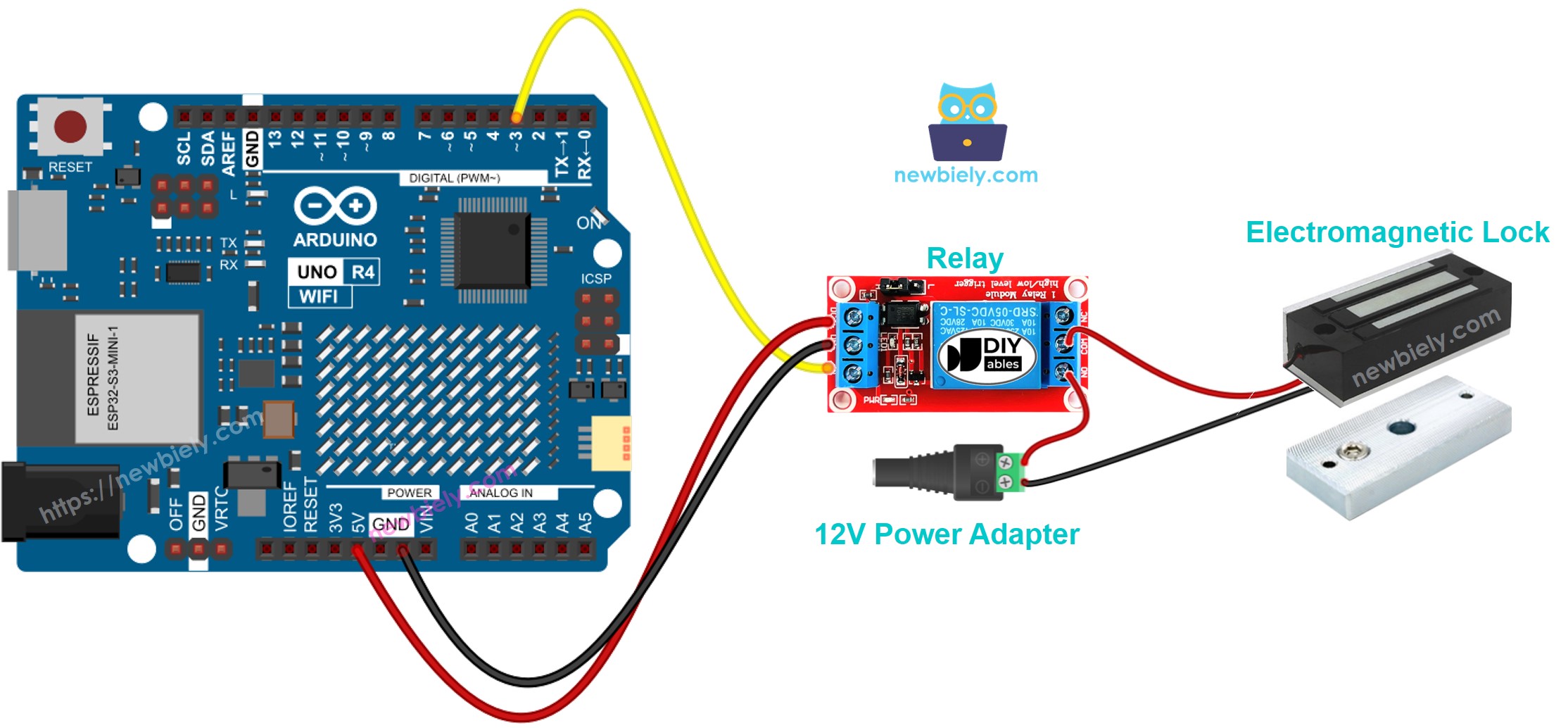

Bedradingsschema

This image is created using Fritzing. Click to enlarge image

Zie De beste manier om Arduino Uno R4 en andere componenten van stroom te voorzien.

Arduino UNO R4 Code

Deze code vergrendelt en ontgrendelt de deur elke 5 seconden.

/* * Deze Arduino UNO R4 code is ontwikkeld door newbiely.nl * Deze Arduino UNO R4 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-uno-r4/arduino-uno-r4-electromagnetic-lock */ #define RELAY_PIN 3 // The Arduino UNO R4 pin connected to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // lock the door delay(5000); digitalWrite(RELAY_PIN, LOW); // unlock the door delay(5000); }

Snelle Stappen

Volg deze instructies stap voor stap:

Als dit uw eerste keer is met de Arduino Uno R4 WiFi/Minima, raadpleeg de tutorial over het instellen van de omgeving voor Arduino Uno R4 WiFi/Minima in de Arduino IDE.
Sluit het elektromagnetisch slot aan op de Arduino Uno R4 volgens het meegeleverde schema.
Verbind het Arduino Uno R4 board met uw computer via een USB-kabel.
Start de Arduino IDE op uw computer.
Selecteer het juiste Arduino Uno R4 board (bijv. Arduino Uno R4 WiFi) en COM-poort.
Kopieer de code hierboven en open deze in Arduino IDE.
Klik op de Upload knop in Arduino IDE om de code naar Arduino UNO R4 te sturen.
Breng de ankerplaat dicht bij de elektromagneet.
Observeer de aantrekking tussen de ankerplaat en de elektromagneet.

Video Tutorial

We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.

Arduino UNO R4 - Button Bestuurt Elektromagnetisch Slot

Bezoek de Arduino UNO R4 - Button Bestuurt Elektromagnetisch Slot tutorial.
