Arduino UNO R4 - Solenoid Slot

Deze tutorial leert u hoe u Arduino UNO R4 en de solenoid slot kunt gebruiken om uw deur, kast of lade te vergrendelen/ontgrendelen. In detail gaan we het volgende leren:

Hoe u de solenoid slot verbindt met een Arduino UNO R4.
Hoe u de Arduino UNO R4 programmeert om de solenoid slot te besturen.

Benodigde Hardware

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatief: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Arduino UNO R4 Minima (Als alternatief)
1	×	USB Kabel Type-C
1	×	Solenoid Slot
1	×	Relais
1	×	12V Voedingsadapter
1	×	DC Voedingsjack
1	×	(Aanbevolen) Schroefklem Block Shield voor Arduino Uno R4
1	×	(Aanbevolen) Breadboard-Shield voor Arduino Uno R4
1	×	(Aanbevolen) Behuizing voor Arduino Uno R4
1	×	(Aanbevolen) Stromsplitter voor Arduino Uno R4
1	×	(Aanbevolen) Prototyping Basisplaat & Breadboard Kit voor Arduino Uno

Of u kunt de volgende kits kopen:

1	×	DIYables STEM V4 IoT Starterskit (Arduino inbegrepen)
1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over de Solenoid Slot

De solenoid slot, ook wel elektrisch cilinderslot genoemd, wordt gebruikt om voorwerpen zoals kasten, lades en deuren te vergrendelen of ontgrendelen.

Pinout

De solenoid slot heeft twee draden:

Verbind de positieve (+) rode draad met de 12V DC voeding.
Verbind de negatieve (-) zwarte draad met de massa (GND) van de DC voeding.

Hoe het Werkt

Wanneer de solenoid slot stroom heeft, beweegt de slottong (sluiting) naar buiten ⇒ de deur is vergrendeld.
Wanneer de solenoid slot geen stroom heeft, trekt de slottong (sluiting) zich terug ⇒ de deur is ontgrendeld.

※ Notiz:

De solenoid slot heeft doorgaans een 12V, 24V of 48V voeding nodig. We MOGEN de solenoid slot NIET rechtstreeks verbinden met de Arduino UNO R4 pin. Verbind het in plaats daarvan via een relais met de Arduino UNO R4 pin.

Als we de solenoid slot verbinden met een relais in de normaal open instelling:

Als het relais open is, is de deur ontgrendeld.
Als het relais gesloten is, is de deur vergrendeld.

U kunt een Arduino UNO R4 verbinden met een relais om het te programmeren voor het besturen van een solenoid slot. Lees meer over het gebruiken van een relais met Arduino UNO R4 in onze tutorial Arduino UNO R4 - Relais Tutorial.

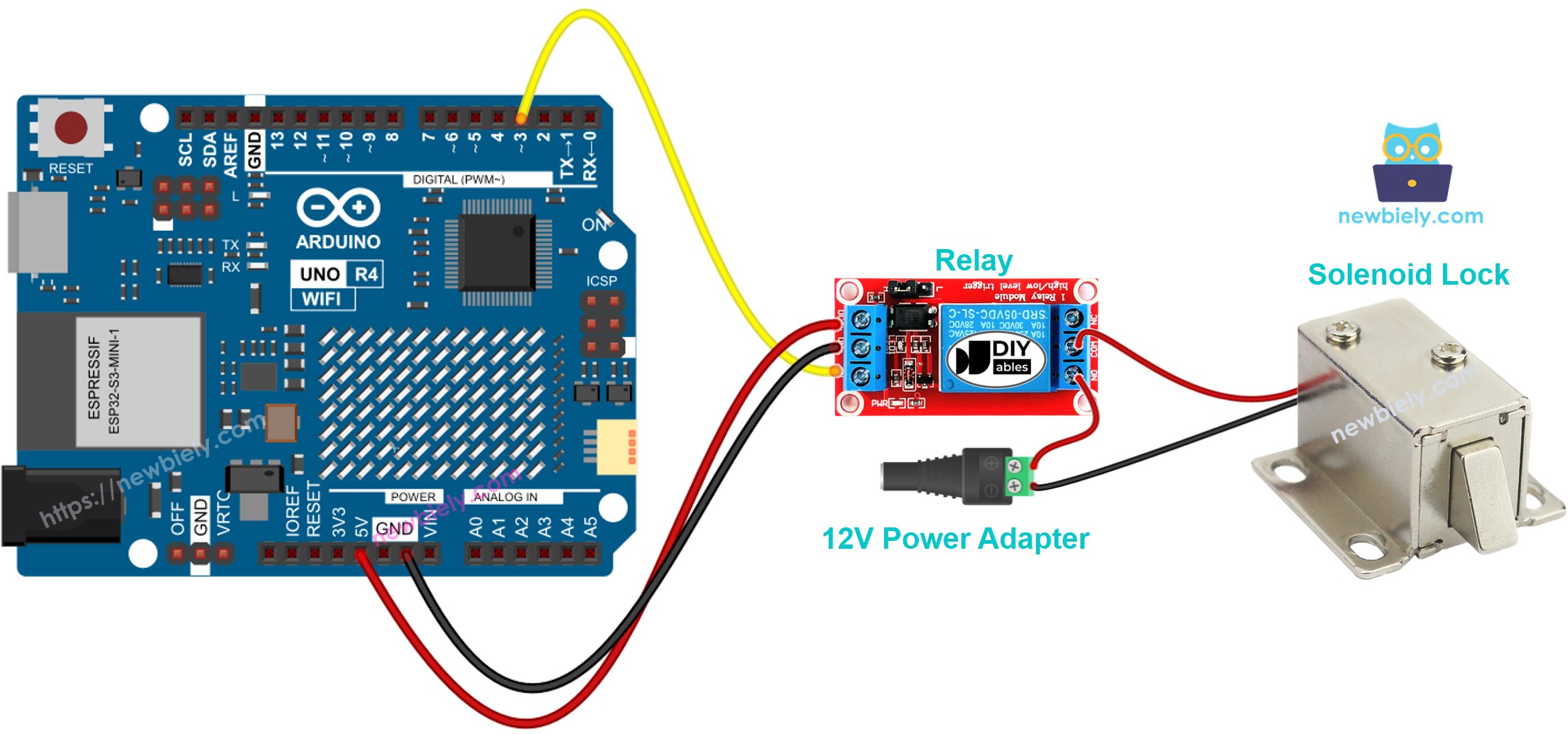

Bekabelingsdiagram

Arduino UNO R4 solenoid lock Wiring Diagram

This image is created using Fritzing. Click to enlarge image

Zie De beste manier om Arduino Uno R4 en andere componenten van stroom te voorzien.

Arduino UNO R4 Code

Deze code vergrendelt en ontgrendelt de deur elke 5 seconden.

/* * Deze Arduino UNO R4 code is ontwikkeld door newbiely.nl * Deze Arduino UNO R4 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-uno-r4/arduino-uno-r4-solenoid-lock */ #define RELAY_PIN 3 // The Arduino UNO R4 pin connected to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // uhlock the door delay(5000); digitalWrite(RELAY_PIN, LOW); // lock the door delay(5000); }

Snelle Stappen

Volg deze instructies stap voor stap:

Als dit uw eerste keer is met de Arduino Uno R4 WiFi/Minima, raadpleeg dan de tutorial over het opzetten van de omgeving voor Arduino Uno R4 WiFi/Minima in de Arduino IDE.
Verbind de solenoid slot met de Arduino Uno R4 volgens het verstrekte diagram.
Verbind het Arduino Uno R4 board met uw computer via een USB-kabel.
Start de Arduino IDE op uw computer.
Selecteer het juiste Arduino Uno R4 board (bijvoorbeeld Arduino Uno R4 WiFi) en COM-poort.
Kopieer de code en open het met Arduino IDE
Klik op de Upload knop in Arduino IDE om de code te uploaden naar Arduino UNO R4
Controleer de positie van de slottong

Video Tutorial

We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.
