Arduino UNO R4 - Buzzer

In deze gids leren we de Arduino UNO R4 te programmeren om een 12V actieve buzzer luid te laten klinken. Als u een 5V actieve of passieve buzzer moet beheren, kunt u onze Arduino UNO R4 Piëzo Buzzer tutorial lezen.

Hardware Vereist

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatief: DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Arduino UNO R4 Minima (Alternatief)
1	×	USB Kabel Type-C
1	×	Relais
1	×	12V Actieve Buzzer
1	×	12V Voeding
1	×	DC-Stroomaansluiting
1	×	Jumper Draden
1	×	(Aanbevolen) Schroefklem Block Shield voor Arduino Uno R4
1	×	(Aanbevolen) Breadboard-Shield voor Arduino Uno R4
1	×	(Aanbevolen) Behuizing voor Arduino Uno R4
1	×	(Aanbevolen) Stromsplitter voor Arduino Uno R4
1	×	(Aanbevolen) Prototyping Basisplaat & Breadboard Kit voor Arduino Uno

Of u kunt de volgende kits kopen:

1	×	DIYables STEM V4 IoT Starterskit (Arduino inbegrepen)
1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over 12V Actieve Buzzer

De 12V Actieve Buzzer maakt een luid geluid, geschikt voor alarmsystemen.

Pinout

Een 12V actieve buzzer heeft typisch twee pinnen.

Verbind de negatieve (-) pin (zwart) met de GND van de DC-voeding.
Verbind de positieve (+) pin (rood) met de 12V van de DC-voeding.

Hoe u de 12V Actieve Buzzer Bestuurt

Wanneer een 12V actieve buzzer een 12V voeding gebruikt, produceert deze een geluid. Om een 12V actieve buzzer met een Arduino UNO R4 te bedienen, verbindt u een relais ertussen. De Arduino UNO R4 kan de buzzer via dit relais besturen. Als u niet bekend bent met relais (hun pinout, functie, of programmering), raadpleeg dan de relais tutorial voor Arduino UNO R4 hier.

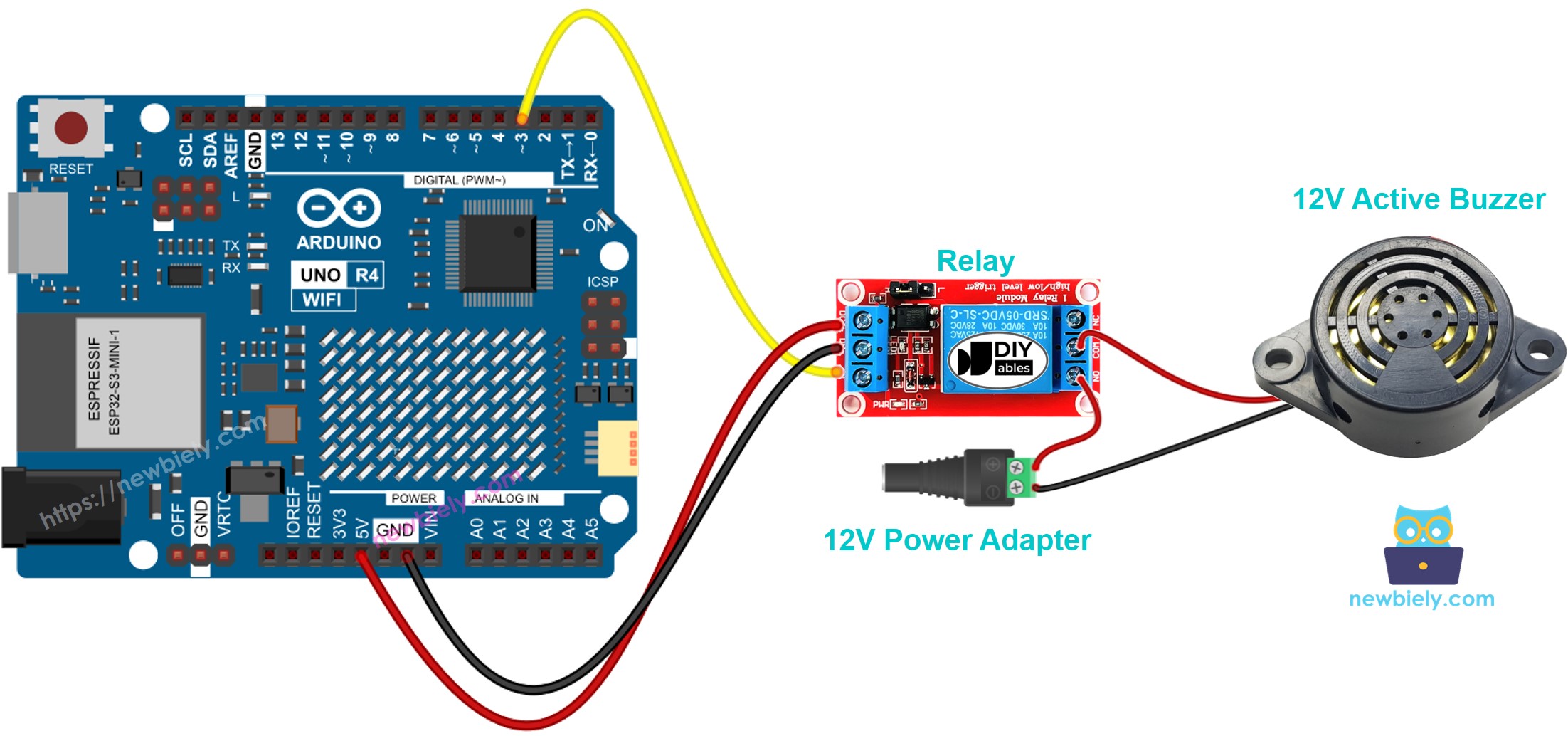

Bedradingsschema

This image is created using Fritzing. Click to enlarge image

Zie De beste manier om Arduino Uno R4 en andere componenten van stroom te voorzien.

Arduino UNO R4 Code

De code laat de 12V buzzer herhaaldelijk twee seconden AAN gaan en vijf seconden UIT.

/* * Deze Arduino UNO R4 code is ontwikkeld door newbiely.nl * Deze Arduino UNO R4 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/arduino-uno-r4/arduino-uno-r4-buzzer */ #define RELAY_PIN 3 // The Arduino UNO R4 pin that controls the buzzer via relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin D4 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on buzzer 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // turn off buzzer 5 seconds delay(5000); }

Snelle Stappen

Volg deze instructies stap voor stap:

Als dit uw eerste keer is met de Arduino Uno R4 WiFi/Minima, raadpleeg dan de tutorial over het instellen van de omgeving voor Arduino Uno R4 WiFi/Minima in de Arduino IDE.
Bedraad de componenten volgens het meegeleverde schema.
Verbind het Arduino Uno R4 board met uw computer via een USB-kabel.
Start de Arduino IDE op uw computer.
Selecteer het juiste Arduino Uno R4 board (bijv., Arduino Uno R4 WiFi) en COM-poort.
Kopieer de meegeleverde code naar de Arduino IDE
Druk op de Upload knop in de Arduino IDE om de code naar uw Arduino UNO R4 over te brengen
Luister naar het geluid dat door de 12V actieve buzzer wordt gegenereerd

Code Uitleg

U kunt de uitleg vinden in de commentaarsectie van de Arduino code hierboven.

Video Tutorial

We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.
