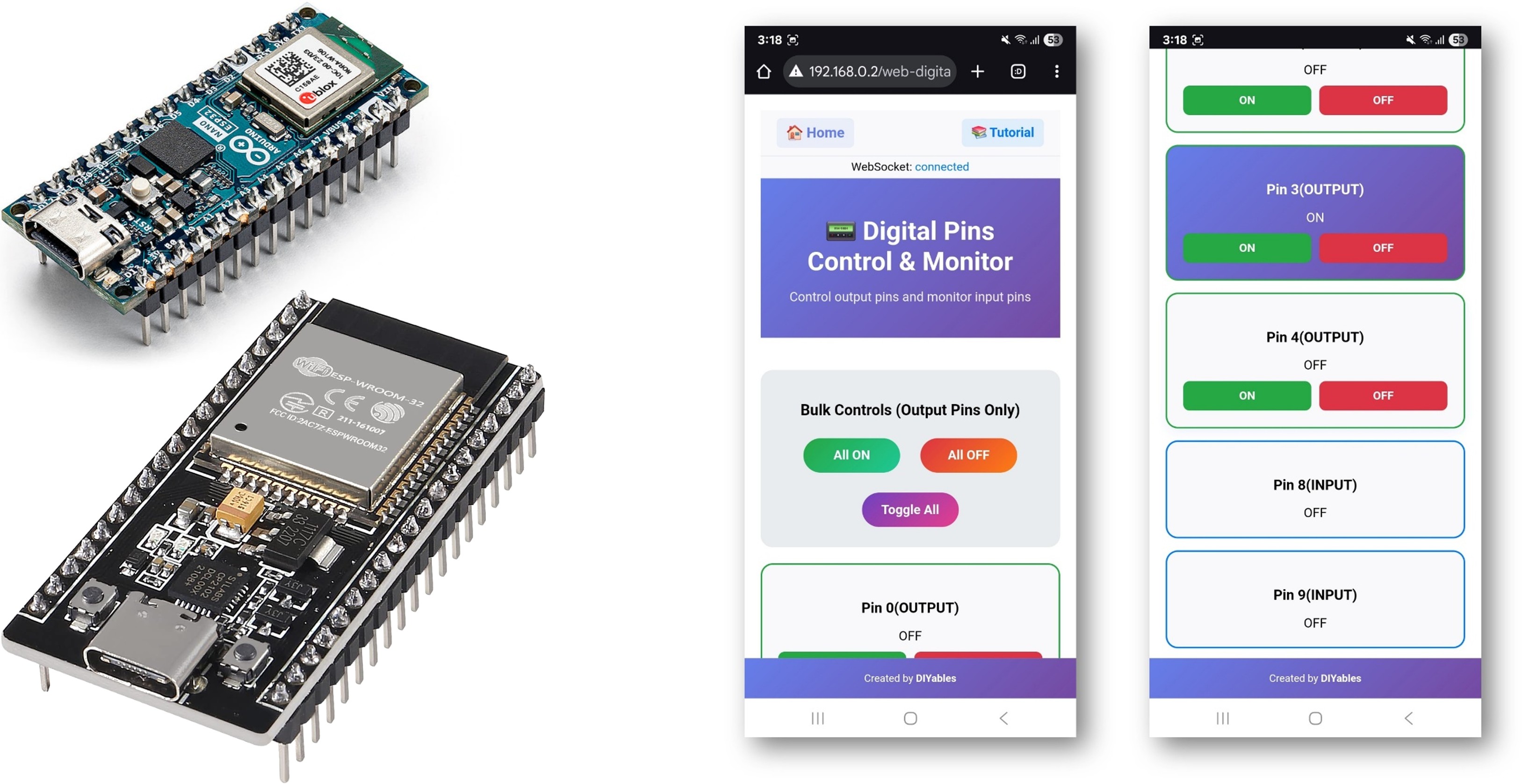

Overzicht
Het WebDigitalPins voorbeeld biedt een webgebaseerde interface om alle digitale pinnen op uw Arduino te besturen en te monitoren. Ontworpen voor het ESP32 educatieve platform met verbeterde GPIO-mogelijkheden, uitgebreide pinconfiguraties en ingebouwde educatieve functies voor het leren van digitale elektronica. U kunt pinnen aan/uit zetten, hun status in real-time monitoren en bulkbewerkingen uitvoeren via een intuïtieve webinterface.
Kenmerken
- Individuele Pinbesturing: Bedien elke digitale pin (0-13) afzonderlijk
- Real-time Status: Monitor pinstatus met visuele indicatoren
- Bulkbewerkingen: Bedien alle pinnen tegelijk (Alles AAN, Alles UIT, Toggle Alles)
- Pinconfiguratie: Stel pinnen in als Input of Output via de webinterface
- Visuele Feedback: Kleurgecodeerde knoppen tonen pinstatus (groen= AAN, rood= UIT)
- Responsief Ontwerp: Werkt op desktop, tablet en mobiele apparaten
- WebSocket Communicatie: Directe updates zonder pagina te vernieuwen
Benodigde Hardware
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Installatie-instructies
Snel aan de slag
Volg deze stappen zorgvuldig:
- Als u voor het eerst met de ESP32 werkt, volg dan de tutorial over het instellen van de omgeving voor ESP32 in de Arduino IDE.
- Verbind de ESP32-bord met uw computer via een USB-kabel.
- Start de Arduino IDE op uw computer.
- Selecteer het juiste ESP32-bord (bijv. ESP32 Dev Module) en de bijbehorende COM-poort.
- Ga naar het Libraries-icoon in de linker balk van de Arduino IDE.
- Zoek op "DIYables ESP32 WebApps", zoek vervolgens de DIYables ESP32 WebApps Bibliotheek van DIYables.
- Klik op de Installeren-knop om de bibliotheek te installeren.
- U wordt gevraagd om afhankelijkheden voor andere bibliotheken te installeren.
- Klik op de Alles Installeren-knop om alle afhankelijkheden te installeren.
- In de Arduino IDE gaat u naar Bestand Voorbeelden DIYables ESP32 WebApps WebDigitalPins voorbeeld, of kopieer de bovenstaande code en plak deze in de editor van Arduino IDE.
/*
* DIYables WebApp Library - Web Digital Pins Example
*
* This example demonstrates the Web Digital Pins feature with automatic command handling:
* - Control output pins 0-13 via web interface
* - Monitor input pins 0-13 in real-time
* - Individual pin ON/OFF control for outputs
* - Real-time pin status feedback for inputs
* - Bulk operations (All ON, All OFF, Toggle All) for outputs
*
* Hardware: ESP32 Boards
*
* Setup:
* 1. Update WiFi credentials below
* 2. Upload the sketch to your Arduino
* 3. Open Serial Monitor to see the IP address
* 4. Navigate to http://[IP_ADDRESS]/webdigitalpins
*/
#include <DIYables_ESP32_Platform.h>
#include <DIYablesWebApps.h>
// WiFi credentials - UPDATE THESE WITH YOUR NETWORK
const char WIFI_SSID[] = "YOUR_WIFI_SSID";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
// Create WebApp server and page instances using platform abstraction
ESP32ServerFactory serverFactory;
DIYablesWebAppServer webAppsServer(serverFactory, 80, 81);
DIYablesHomePage homePage;
DIYablesWebDigitalPinsPage webDigitalPinsPage;
// Array to store the state of each digital pin (0-13). Index corresponds to pin number.
int pinStates[16] = { 0 }; // Initialize all states to LOW (0)
void setup() {
Serial.begin(9600);
delay(1000);
Serial.println("DIYables ESP32 WebApp - Web Digital Pins Example");
// Add home and digital pins pages
webAppsServer.addApp(&homePage);
webAppsServer.addApp(&webDigitalPinsPage);
// Optional: Add 404 page for better user experience
webAppsServer.setNotFoundPage(DIYablesNotFoundPage());
// Pin Configuration Examples:
// Method 1: Enable specific pins individually for output control
webDigitalPinsPage.enablePin(0, WEB_PIN_OUTPUT); // Enable pin 0 (TX - use with caution)
webDigitalPinsPage.enablePin(1, WEB_PIN_OUTPUT); // Enable pin 1 (RX - use with caution)
webDigitalPinsPage.enablePin(2, WEB_PIN_OUTPUT);
webDigitalPinsPage.enablePin(3, WEB_PIN_OUTPUT);
webDigitalPinsPage.enablePin(4, WEB_PIN_OUTPUT);
//webDigitalPinsPage.enablePin(5, WEB_PIN_OUTPUT); // Comment/uncomment to disable/enable
//webDigitalPinsPage.enablePin(6, WEB_PIN_OUTPUT); // Comment/uncomment to disable/enable
webDigitalPinsPage.enablePin(13, WEB_PIN_OUTPUT); // Enable pin 13 (built-in LED)
// Method 2: Enable pins for input monitoring
webDigitalPinsPage.enablePin(8, WEB_PIN_INPUT);
webDigitalPinsPage.enablePin(9, WEB_PIN_INPUT);
//webDigitalPinsPage.enablePin(10, WEB_PIN_INPUT); // Comment/uncomment to disable/enable
//webDigitalPinsPage.enablePin(11, WEB_PIN_INPUT); // Comment/uncomment to disable/enable
// Method 3: Enable all pins at once (uncomment to use)
// for (int pin = 0; pin <= 13; pin++) {
// webDigitalPinsPage.enablePin(pin, WEB_PIN_OUTPUT); // or WEB_PIN_INPUT as needed
// }
// Method 4: Enable pins in a range using for loop (uncomment to use)
// for (int pin = 7; pin <= 11; pin++) {
// webDigitalPinsPage.enablePin(pin, WEB_PIN_OUTPUT); // or WEB_PIN_INPUT as needed
// }
// Initialize enabled pins
int outputPins[] = { 0, 1, 2, 3, 4, 13 }; // Note: Pins 0,1 are TX/RX - use with caution
for (int i = 0; i < 6; i++) {
int pin = outputPins[i];
pinMode(pin, OUTPUT);
digitalWrite(pin, LOW);
pinStates[pin] = LOW;
}
int inputPins[] = { 8, 9 };
for (int i = 0; i < 2; i++) {
int pin = inputPins[i];
pinMode(pin, INPUT); // Use INPUT_PULLUP if needed
pinStates[pin] = digitalRead(pin);
}
// Start the WebApp server
if (!webAppsServer.begin(WIFI_SSID, WIFI_PASSWORD)) {
while (1) {
Serial.println("Failed to start WebApp server!");
delay(1000);
}
}
// Return the current state to display on Web App
webDigitalPinsPage.onPinRead([](int pin) {
return pinStates[pin]; // Return the current state of the pin
// You can implement custom read logic here if needed
});
// Handle the control request from Web App (for output pins)
webDigitalPinsPage.onPinWrite([](int pin, int state) {
digitalWrite(pin, state);
pinStates[pin] = state;
// You can implement custom control logic here if needed
});
// Handle pin mode change requests (optional)
webDigitalPinsPage.onPinModeChange([](int pin, int mode) {
if (mode == WEB_PIN_OUTPUT) {
pinMode(pin, OUTPUT);
digitalWrite(pin, LOW);
pinStates[pin] = LOW;
} else if (mode == WEB_PIN_INPUT) {
pinMode(pin, INPUT); // or INPUT_PULLUP as needed
pinStates[pin] = digitalRead(pin);
}
// You can implement custom mode change logic here if needed
});
}
void loop() {
// Handle WebApp server communications
webAppsServer.loop();
// Monitor input pins for real-time updates
static unsigned long lastInputCheck = 0;
if (millis() - lastInputCheck > 100) { // Check every 100ms
lastInputCheck = millis();
// Check input pins for changes and send real-time updates
int inputPins[] = { 8, 9 };
for (int i = 0; i < 2; i++) {
int pin = inputPins[i];
int currentState = digitalRead(pin);
if (currentState != pinStates[pin]) {
pinStates[pin] = currentState;
// Send real-time update to web clients
webDigitalPinsPage.updatePinState(pin, currentState);
}
}
}
// Add your main application code here
delay(10);
}
- Configureer WiFi-gegevens in de code door de volgende regels bij te werken:
const char WIFI_SSID[] = "YOUR_WIFI_NETWORK";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
- Klik op de Upload-knop in Arduino IDE om de code naar de ESP32 te uploaden.
- Open de Seriële Monitor.
- Bekijk het resultaat in de Seriële Monitor. Het zou er ongeveer zo uitzien:
COM6
WebSocket client connected from: 192.168.0.5
New WebSocket connection established
WebSocket message received: SLIDER:GET_VALUES
WebSocket client connected from: 192.168.0.5
New WebSocket connection established
WebSocket message received: SLIDER:64,128
DIYables WebApp - Web Digital Pins Example
INFO: Added app /
INFO: Added app /web-digital-pins
DEBUG: Enabling pin 0 with mode OUTPUT
DEBUG: Enabling pin 1 with mode OUTPUT
DEBUG: Enabling pin 2 with mode OUTPUT
DEBUG: Enabling pin 3 with mode OUTPUT
DEBUG: Enabling pin 4 with mode OUTPUT
DEBUG: Enabling pin 13 with mode OUTPUT
DEBUG: Enabling pin 8 with mode INPUT
DEBUG: Enabling pin 9 with mode INPUT
DIYables WebApp Library
Platform: ESP32
Network connected!
IP address: 192.168.0.2
HTTP server started on port 80
Configuring WebSocket server callbacks...
WebSocket server started on port 81
WebSocket URL: ws://192.168.0.2:81
WebSocket server started on port 81
==========================================
DIYables WebApp Ready!
==========================================
📱 Web Interface: http://192.168.0.2
🔗 WebSocket: ws://192.168.0.2:81
📋 Available Applications:
🏠 Home Page: http://192.168.0.2/
📟 Digital Pins: http://192.168.0.2/web-digital-pins
==========================================
Autoscroll
Clear output
9600 baud
Newline
- Als u niets ziet, start de ESP32 vernieuwd op.
- Noteer het weergegeven IP-adres en voer dit adres in de adresbalk van een webbrowser op uw smartphone of pc in.
- Voorbeeld: http://192.168.0.2

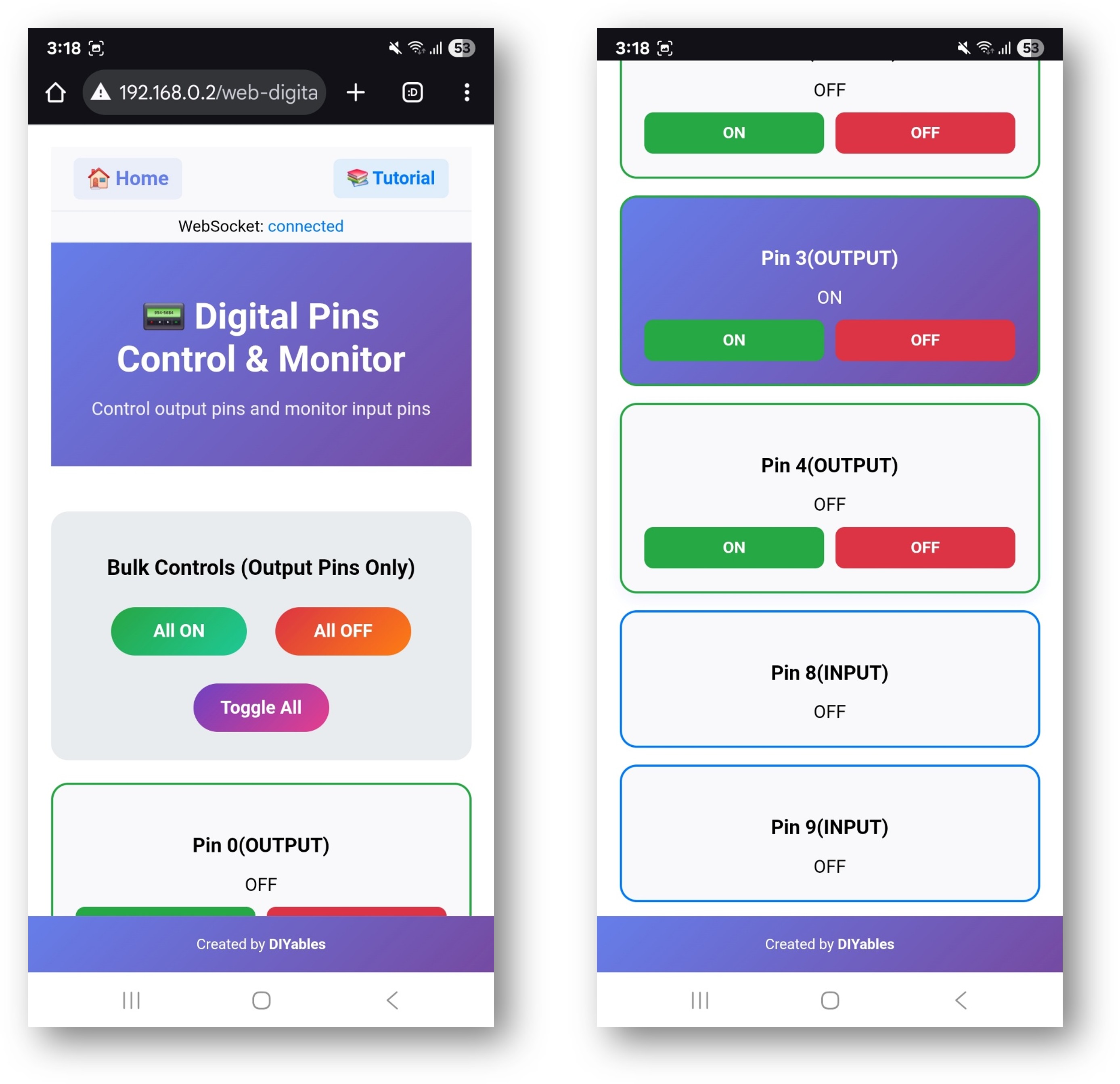

- U ziet de startpagina zoals onderstaande afbeelding:
- Klik op de Web Digital Pins link, u ziet dan de UI van de Web Digital Pins app zoals hieronder:
- U kunt ook direct de pagina openen via het IP-adres gevolgd door /web-digital-pins. Bijvoorbeeld: http://192.168.0.2/web-digital-pins
- Probeer de digitale pinnen te bedienen door op de pinnknoppen te klikken om ze AAN/UIT te schakelen en observeer hoe de ingebouwde LED (pin 13) reageert op uw commando’s.
Creatieve Aanpassingen - Pas de Code aan voor uw Project
Dit voorbeeld laat verschillende manieren zien om pinnen te configureren passend bij uw creatieve project:
2. Pininstellingen Configureren
Het voorbeeld laat verschillende configuratiemethodes zien:
Methode 1: Specifieke pinnen activeren
// Activeer individuele pinnen voor output-besturing
webDigitalPinsPage.enablePin(2, WEB_PIN_OUTPUT); // Pin 2 als output
webDigitalPinsPage.enablePin(3, WEB_PIN_OUTPUT); // Pin 3 als output
webDigitalPinsPage.enablePin(4, WEB_PIN_INPUT); // Pin 4 als input
Methode 2: Reeks pinnen activeren
// Activeer een reeks pinnen voor output-besturing
webDigitalPinsPage.enableOutputPins(2, 13); // Pinnen 2-13 als outputs
Methode 3: Alle pinnen activeren
// Activeer alle pinnen 0-13 voor bediening (geen garantie voor pinnen 0,1)
webDigitalPinsPage.enableAllPins();
4. Upload de Sketch
- Selecteer uw ESP32-bord: Hulpmiddelen → Board → ESP32
- Selecteer de juiste poort: Hulpmiddelen → Poort → [Uw ESP32 Poort]
- Klik op de Upload knop
5. Vind het IP-adres
- Open Hulpmiddelen → Seriële Monitor
- Stel de baudrate in op 9600
- Wacht tot ESP32 verbinding maakt met WiFi
- Noteer het weergegeven IP-adres (bijvoorbeeld 192.168.1.100)
6. Toegang tot de Digitale Pin Interface
Open uw webbrowser en navigeer naar:
http://[ARDUINO_IP_ADDRESS]/digital-pins
Voorbeeld: http://192.168.1.100/digital-pins
Hoe te Gebruiken
Pinbesturingsinterface
De webinterface toont alle geconfigureerde pinnen met:
- Pinnummer: Welke ESP32 pin (0-13)
- Huidige status: AAN (groen) of UIT (rood) indicator
- Bedieningsknop: Klik om de pinstatus te wisselen
- Type pin: Toont of deze als Input of Output is ingesteld
Individuele Pinbesturing
- Zet pin AAN: Klik op de pinnknop als deze "UIT" toont
- Zet pin UIT: Klik op de pinnknop als deze "AAN" toont
- Monitor status: Pin-knoppen worden automatisch bijgewerkt om de huidige status weer te geven
Bulkbewerkingen
Gebruik de knoppen voor bulkbediening om meerdere pinnen tegelijk te bedienen:
Alles AAN
- Zet alle geconfigureerde output-pins op HIGH
- Input-pinnen blijven onaangeroerd
- Handig voor het testen van alle aangesloten apparaten
Alles UIT
- Zet alle geconfigureerde output-pins op LOW
- Input-pinnen blijven onaangeroerd
- Veilige manier om alle outputs uit te schakelen
Toggle Alles
- Draait de status van alle output-pinnen om
- AAN-pin wordt UIT, UIT-pin wordt AAN
- Creëert interessante licht-effecten
Real-time Monitoring
- Pinstatussen worden automatisch bijgewerkt via WebSocket
- Wijzigingen in code worden direct weerspiegeld in de webinterface
- Meerdere gebruikers kunnen simultaan dezelfde ESP32 monitoren
Hardware Aansluitingen
Voorbeelden Output Pinnen
LED-bediening
Arduino Pin → LED (met weerstand) → Aarde
Pin 2 → LED Anode → 220Ω Weerstand → Aarde
Pin 3 → LED Anode → 220Ω Weerstand → Aarde
Relay-bediening
Arduino Pin → Relay Input
Pin 4 → Relay IN1
Pin 5 → Relay IN2
Motorbesturing (via Motor Driver)
Arduino Pin → Motor Driver Input
Pin 6 → Motor Driver IN1
Pin 7 → Motor Driver IN2
Pin 9 → Motor Driver ENA (PWM)
Voorbeelden Input Pinnen
Schakelaar Input
Schakelaar → ESP32 Pin (met pull-up weerstand)
Schakelaar → Pin 8 → 10kΩ weerstand → 5V
→ GND
Sensor Input
Sensor Signaal → ESP32 Pin
PIR Sensor → Pin 10
Ultrasoon → Pin 11 (Echo)
Code Aanpassingen
Toevoegen van Callback bij Pin-wijziging
Monitor wanneer pinstatussen veranderen:
void setup() {
// Stel callback in voor pinstatus wijzigingen
webDigitalPinsPage.onPinChange([](int pin, bool state) {
Serial.print("Pin ");
Serial.print(pin);
Serial.print(" changed to: ");
Serial.println(state ? "HIGH" : "LOW");
// Voeg hier uw aangepaste logica toe
if (pin == 13 && state == HIGH) {
Serial.println("Ingebouwde LED aan!");
}
});
}
Aangepaste Pin Initialisatie
Zet specifieke pinnen in gewenste staat bij opstarten:
void setup() {
// Initialiseer pinnen naar specifieke staten
webDigitalPinsPage.setPinState(2, HIGH); // Zet pin 2 aan
webDigitalPinsPage.setPinState(3, LOW); // Zet pin 3 uit
// Configureer pin-modi
pinMode(4, INPUT_PULLUP); // Pin 4 als input met pull-up
pinMode(5, OUTPUT); // Pin 5 als output
}
Input Pinnen Uitlezen
Monitor input-pinnen in de main loop:
void loop() {
static unsigned long lastRead = 0;
if (millis() - lastRead > 1000) { // Elke seconde lezen
// Lees input-pinnen en update webinterface
for (int pin = 0; pin <= 13; pin++) {
if (webDigitalPinsPage.isPinEnabled(pin) &&
webDigitalPinsPage.getPinMode(pin) == WEB_PIN_INPUT) {
bool currentState = digitalRead(pin);
webDigitalPinsPage.updatePinState(pin, currentState);
}
}
lastRead = millis();
}
}
Geavanceerde Functies
Pingroepen
Maak logische groepen pinnen voor gerelateerde functies:
// Definieer pingroepen
const int LED_PINS[] = {2, 3, 4, 5};
const int RELAY_PINS[] = {6, 7, 8, 9};
void controlLEDGroup(bool state) {
for (int pin : LED_PINS) {
webDigitalPinsPage.setPinState(pin, state);
}
}
void controlRelayGroup(bool state) {
for (int pin : RELAY_PINS) {
webDigitalPinsPage.setPinState(pin, state);
}
}
Patroon Generatie
Maak lichtpatronen of -sequenties:
void runLightPattern() {
static unsigned long lastChange = 0;
static int currentPin = 2;
if (millis() - lastChange > 500) { // Elke 500ms veranderen
// Zet alle pinnen uit
for (int pin = 2; pin <= 13; pin++) {
webDigitalPinsPage.setPinState(pin, LOW);
}
// Zet huidige pin aan
webDigitalPinsPage.setPinState(currentPin, HIGH);
// Ga naar volgende pin
currentPin++;
if (currentPin > 13) currentPin = 2;
lastChange = millis();
}
}
PWM Besturingsintegratie
Combineer met analoge besturing voor geavanceerde functies:
void setup() {
// Activeer digitale pinnen voor aan/uit besturing
webDigitalPinsPage.enablePin(9, WEB_PIN_OUTPUT);
webDigitalPinsPage.enablePin(10, WEB_PIN_OUTPUT);
// Stel PWM pinnen in voor helderheidsbesturing
analogWrite(9, 128); // 50% helderheid
analogWrite(10, 255); // 100% helderheid
}
Veiligheidsoverwegingen
Richtlijnen voor Pin Gebruik
Pinnen 0 & 1 (TX/RX)
- Gebruikt voor Seriële communicatie
- Vermijd gebruik tenzij strikt noodzakelijk
- Kan programmeren en debuggen verstoren
Pin 13 (Ingebouwde LED)
- Veilig te gebruiken voor testen
- Biedt visuele feedback
- Geschikt voor initiële tests
Pinnen 2-12
- Veilig voor algemene digitale I/O
- Aanbevolen voor de meeste toepassingen
- Geen speciale aandacht vereist
Stroombeperkingen
Maximale stroom per pin: 40mA
- Gebruik stroombegrenzende weerstanden bij LED’s
- Gebruik transistors of relais voor hoge stromen
- Let op totale stroomvraag
Spanningsniveaus: 3.3V logica
- ESP32 werkt met 3.3V logica
- Zorg dat aangesloten apparaten compatibel zijn
- Gebruik level shifters voor 5V apparaten indien nodig
Problemen Oplossen
Veelvoorkomende Problemen
1. Pin reageert niet
- Controleer of pin in code is ingeschakeld
- Controleer hardwareverbindingen
- Controleer op kortsluiting
- Controleer pinmodus (INPUT/OUTPUT)
2. Webinterface werkt niet bij
- Controleer WebSocket-verbinding
- Vernieuw de browserpagina
- Controleer netwerkverbinding
- Controleer Seriële Monitor op fouten
3. Bulkbewerkingen werken niet
- Zorg dat pinnen als outputs zijn ingesteld
- Controleer hardwarelimieten
- Verifieer voedingscapaciteit
- Let op overstroomcondities
4. Inputpinnen tonen verkeerde waarden
- Controleer of pull-up/pull-down weerstanden correct zijn
- Controleer ingangs-signaaleigenschappen
- Controleer op elektromagnetische storing
- Verifieer pinconfiguratie
Debug Tips
Activeer debug-uitvoer:
void debugPinStates() {
Serial.println("=== Pinstatussen ===");
for (int pin = 0; pin <= 13; pin++) {
if (webDigitalPinsPage.isPinEnabled(pin)) {
Serial.print("Pin ");
Serial.print(pin);
Serial.print(": ");
Serial.print(digitalRead(pin) ? "HIGH" : "LOW");
Serial.print(" (");
Serial.print(webDigitalPinsPage.getPinMode(pin) == WEB_PIN_OUTPUT ? "OUTPUT" : "INPUT");
Serial.println(")");
}
}
Serial.println("==================");
}
Projectideeën
Home Automatisering
- Bedien verlichting in kamers
- Bedien raamjaloezieën
- Regel verwarmings- en koelsystemen
- Integratie met alarmsystemen
Tuin Automatisering
- Bedien irrigatiesysteem
- Beheer groeilampen
- Temperatuurregeling
- Vochtigheidscontrole
Werkplaats Besturing
- Bedien gereedschapsvoeding
- Verlichtingsmanagement
- Ventilatiesysteem
- Veiligheidsinterlocks
Educatieve Projecten
- Demonstraties van logische poorten
- Verkeerslichtsimulaties
- Alarmprojecten
- Experimenteer met afstandsbediening
Integratievoorbeelden
Bewegingsgestuurde Verlichting
void setup() {
webDigitalPinsPage.enablePin(2, WEB_PIN_OUTPUT); // LED
webDigitalPinsPage.enablePin(3, WEB_PIN_INPUT); // PIR sensor
pinMode(3, INPUT);
}
void loop() {
if (digitalRead(3) == HIGH) { // Beweging gedetecteerd
webDigitalPinsPage.setPinState(2, HIGH); // LED aan
delay(5000); // 5 seconden aanhouden
webDigitalPinsPage.setPinState(2, LOW); // LED uit
}
}
Temperatuurgestuurde Ventilator
void loop() {
float temperature = getTemperature(); // Uw functie om temperatuur uit te lezen
if (temperature > 25.0) {
webDigitalPinsPage.setPinState(4, HIGH); // Ventilator aan
} else {
webDigitalPinsPage.setPinState(4, LOW); // Ventilator uit
}
}
Volgende Stappen
Na het beheersen van het WebDigitalPins voorbeeld, probeer:
- WebSlider - Voor PWM en analoge besturing
- WebJoystick - Voor richtingsbesturing
- WebMonitor - Voor debugging en monitoring
- MultipleWebApps - Voor het combineren van alle functies
