ESP32 - SD-kaart
In deze handleiding verkennen we hoe u een Micro SD-kaart gebruikt met de ESP32. We behandelen de volgende onderwerpen:
- Hoe u een bestand opent op de Micro SD-kaart met de ESP32, en tevens hoe u een nieuw bestand aanmaakt als deze nog niet bestaat.
- Hoe u data naar een bestand schrijft op de Micro SD-kaart met de ESP32.
- Hoe u een bestand karakter voor karakter leest op de Micro SD-kaart met de ESP32.
- Hoe u een bestand regel voor regel leest op de Micro SD-kaart met de ESP32.
- Hoe u meer inhoud toevoegt aan een bestaand bestand op de Micro SD-kaart met de ESP32.
- Hoe u de inhoud van een bestand op de Micro SD-kaart vervangt met de ESP32.
Hardware Benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over de Micro SD-kaartmodule
De Micro SD-kaartmodule kan worden aangesloten op de ESP32 en kan een Micro SD-kaart bevatten. Met andere woorden, de Micro SD-kaartmodule fungeert als een brug tussen de ESP32 en de Micro SD-kaart.

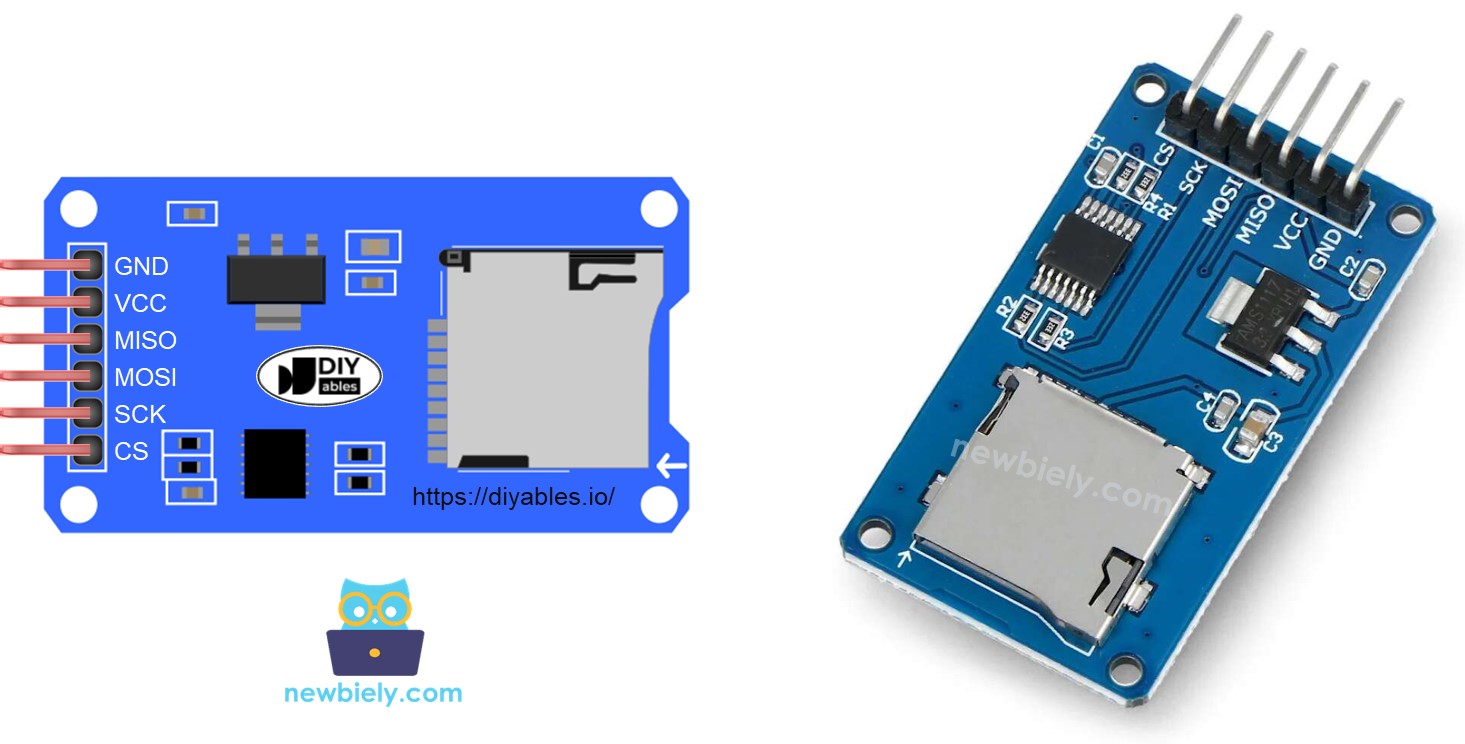

Pinout
De Micro SD-kaartmodule heeft 6 pinnen:
- VCC-pin: sluit aan op de 5V-pin van de ESP32.
- GND-pin: sluit aan op de GND van de ESP32.
- MISO-pin: (Master In Slave Out) sluit aan op de MISO-pin van de ESP32.
- MOSI-pin: (Master Out Slave In) sluit aan op de MOSI-pin van de ESP32.
- SCK-pin: sluit aan op de SCK-pin van de ESP32.
- SS-pin: (Slave Select) sluit aan op de pin die in de ESP32-code als SS-pin is opgegeven.
Voorbereiding
- Verbind de Micro SD-kaart met de pc via de USB 3.0 SD-kaartlezer.
- Zorg dat de Micro SD-kaart geformatteerd is als FAT16 of FAT32 (zoek dit op via Google).

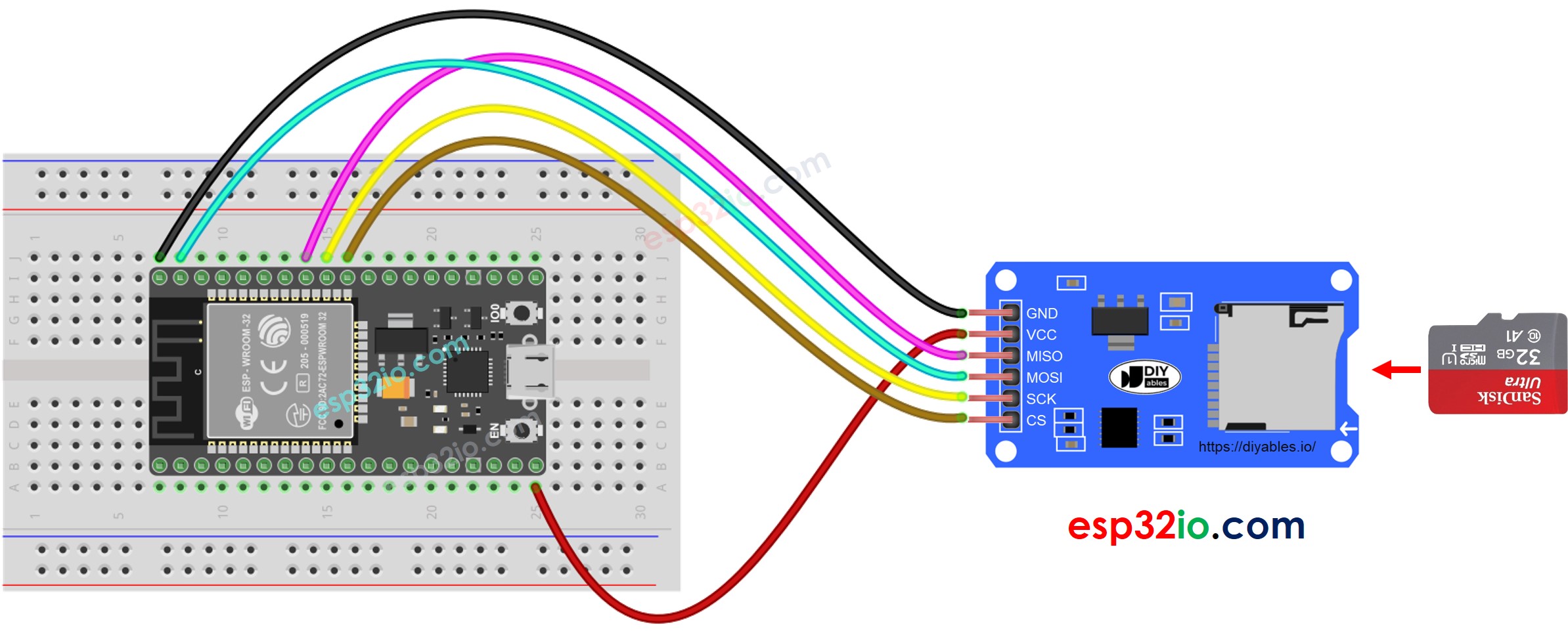

Aansluitschema
This image is created using Fritzing. Click to enlarge image
※ Notiz:
Als u een Ethernet-shield of een ander shield met een Micro SD-kaarthouder gebruikt, heeft u de Micro SD-kaartmodule niet nodig. U hoeft dan alleen de Micro SD-kaart in de houder op het shield te plaatsen.
ESP32 - Hoe een bestand te openen op de Micro SD-kaart en aan te maken als het niet bestaat
ESP32 Code
/*
* Deze ESP32 code is ontwikkeld door newbiely.nl
* Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/esp32/esp32-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS 5 // The ESP32 pin GPIO5
File myFile;
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
while (1) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
delay(1000);
}
}
Serial.println(F("SD CARD INITIALIZED."));
if (!SD.exists("/esp32.txt")) {
Serial.println(F("esp32.txt doesn't exist. Creating esp32.txt file..."));
// create a new file by opening a new file and immediately close it
myFile = SD.open("/esp32.txt", FILE_WRITE);
myFile.close();
}
// recheck if file is created or not
if (SD.exists("/esp32.txt"))
Serial.println(F("esp32.txt exists on SD Card."));
else
Serial.println(F("esp32.txt doesn't exist on SD Card."));
}
void loop() {
}
Snelle Stappen
- Als u de ESP32 voor het eerst gebruikt, bekijk dan hoe u de omgeving instelt voor ESP32 in de Arduino IDE.
- Open Arduino IDE op uw pc.
- Selecteer de juiste ESP32 board (bijv. ESP32 Dev Module) en COM-poort.
- Plaats de Micro SD-kaart in de Micro SD-kaartmodule.
- Maak de verbindingen tussen de Micro SD-kaartmodule en de ESP32 volgens het bovenstaande aansluitschema.
- Verbind de ESP32 via USB-kabel met de pc.
- Open de Seriële Monitor in de Arduino IDE.
- Kopieer de bovenstaande code en plak deze in de Arduino IDE.
- Klik op de knop Upload in de Arduino IDE om de code naar de ESP32 te uploaden.
- Het resultaat op de Seriële Monitor bij de eerste uitvoering:
COM6
SD CARD INITIALIZED.
esp32.txt doesn't exist. Creating esp32.txt file...
esp32.txt exists on SD Card.
Autoscroll
Clear output
9600 baud
Newline
- Het resultaat op de Seriële Monitor bij volgende uitvoeringen:
COM6
SD CARD INITIALIZED.
esp32.txt exists on SD Card.
Autoscroll
Clear output
9600 baud
Newline
※ Notiz:
Het kan zijn dat u de output op de Seriële Monitor bij de eerste upload niet ziet als u deze niet hebt geopend vóór het uploaden van de code.
- Verwijder de Micro SD-kaart uit de module.
- Steek de Micro SD-kaart in een USB SD-kaartlezer.
- Verbind de USB SD-kaartlezer met de pc.
- Controleer of het bestand bestaat.
ESP32 - Hoe data te schrijven/lezen naar/van een bestand op de Micro SD-kaart
De onderstaande code doet het volgende:
- Schrijft data naar een bestand
- Leest de inhoud van het bestand karakter voor karakter en toont dit in de Seriële Monitor
/*
* Deze ESP32 code is ontwikkeld door newbiely.nl
* Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/esp32/esp32-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS 5 // The ESP32 pin GPIO5
File myFile;
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
while (1) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
delay(1000);
}
}
Serial.println(F("SD CARD INITIALIZED."));
// open file for writing
myFile = SD.open("/esp32.txt", FILE_WRITE);
if (myFile) {
myFile.println("Created by esp32io.com"); // write a line to esp32.txt
myFile.println("Learn ESP32 and SD Card"); // write another line to esp32.txt
myFile.close();
} else {
Serial.print(F("SD Card: Issue encountered while attempting to open the file esp32.txt"));
}
// open file for reading
myFile = SD.open("/esp32.txt", FILE_READ);
if (myFile) {
while (myFile.available()) {
char ch = myFile.read(); // read characters one by one from Micro SD Card
Serial.print(ch); // print the character to Serial Monitor
}
myFile.close();
} else {
Serial.print(F("SD Card: Issue encountered while attempting to open the file esp32.txt"));
}
}
void loop() {
}
- De Seriële Monitor toont de inhoud van het bestand:
COM6
Created by newbiely.com
Learn ESP32 and SD Card
Autoscroll
Clear output
9600 baud
Newline
※ Notiz:
Data wordt standaard aan het einde van het bestand toegevoegd. Als u de ESP32 met bovenstaande code herstart, wordt de tekst opnieuw aan het bestand toegevoegd ⇒ de Seriële Monitor toont dan meer regels zoals hieronder:
COM6
Created by newbiely.com
Learn ESP32 and SD Card
Created by newbiely.com
Learn ESP32 and SD Card
Autoscroll
Clear output
9600 baud
Newline
U kunt ook de Micro SD-kaart uit de module halen en op uw pc openen om de inhoud te bekijken (hiervoor is een USB SD-kaartlezer nodig).
ESP32 - Hoe een bestand regel-voor-regel te lezen op de Micro SD-kaart
/*
* Deze ESP32 code is ontwikkeld door newbiely.nl
* Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/esp32/esp32-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS 5 // The ESP32 pin GPIO5
File myFile;
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
while (1) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
delay(1000);
}
}
Serial.println(F("SD CARD INITIALIZED."));
// open file for writing
myFile = SD.open("/esp32.txt", FILE_WRITE);
if (myFile) {
myFile.println("Created by esp32io.com"); // write a line to esp32.txt
myFile.println("Learn ESP32 and SD Card"); // write another line to esp32.txt
myFile.close();
} else {
Serial.print(F("SD Card: Issue encountered while attempting to open the file esp32.txt"));
}
// open file for reading
myFile = SD.open("/esp32.txt", FILE_READ);
if (myFile) {
int line_count = 0;
while (myFile.available()) {
char line[100]; // maximum is 100 characters, change it if needed
int line_length = myFile.readBytesUntil('\n', line, 100); // read line-by-line from Micro SD Card
line_count++;
Serial.print(F("Line "));
Serial.print(line_count);
Serial.print(F(": "));
Serial.write(line, line_length); // print the character to Serial Monitor
// \n character is escaped by readBytesUntil function
Serial.write('\n'); // print a new line charactor
}
myFile.close();
} else {
Serial.print(F("SD Card: Issue encountered while attempting to open the file esp32.txt"));
}
}
void loop() {
}
- Het resultaat op de Seriële Monitor:
COM6
SD CARD INITIALIZED.
Line 1: Created by newbiely.com
Line 2: Learn ESP32 and SD Card
Autoscroll
Clear output
9600 baud
Newline
※ Notiz:
U kunt meer regels op de Seriële Monitor zien als de inhoud van het bestand niet eerder is verwijderd.
ESP32 - Hoe een bestand op de Micro SD-kaart te overschrijven
Standaard wordt de inhoud aan het einde van het bestand toegevoegd. De eenvoudigste manier om een bestand te overschrijven is: verwijder het bestaande bestand en maak een nieuw bestand met dezelfde naam aan.
/*
* Deze ESP32 code is ontwikkeld door newbiely.nl
* Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/esp32/esp32-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS 5 // The ESP32 pin GPIO5
File myFile;
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
while (1) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
delay(1000);
}
}
Serial.println(F("SD CARD INITIALIZED."));
SD.remove("/esp32.txt"); // delete the file if existed
// create new file by opening file for writing
myFile = SD.open("/esp32.txt", FILE_WRITE);
if (myFile) {
myFile.println("Created by esp32io.com"); // write a line to esp32.txt
myFile.println("Learn ESP32 and SD Card"); // write another line to esp32.txt
myFile.close();
} else {
Serial.print(F("SD Card: Issue encountered while attempting to open the file esp32.txt"));
}
// open file for reading
myFile = SD.open("/esp32.txt", FILE_READ);
if (myFile) {
while (myFile.available()) {
char ch = myFile.read(); // read characters one by one from Micro SD Card
Serial.print(ch); // print the character to Serial Monitor
}
myFile.close();
} else {
Serial.print(F("SD Card: Issue encountered while attempting to open the file esp32.txt"));
}
}
void loop() {
}
- Het resultaat op de Seriële Monitor:
COM6
SD CARD INITIALIZED.
Created by newbiely.com
Learn ESP32 and SD Card
Autoscroll
Clear output
9600 baud
Newline
- Herstart de ESP32.
- Controleer of de inhoud op de Seriële Monitor is aangevuld of overschreven.
U kunt ook de Micro SD-kaart uit de module verwijderen en deze op uw pc openen om de inhoud te controleren (hiervoor is een USB SD-kaartlezer nodig).
