ESP32 - Ultrasone Sensor - LED

Deze tutorial legt uit hoe u de ESP32 en een ultrasone sensor gebruikt om een LED te bedienen. In detail:

De ESP32 schakelt automatisch de LED aan wanneer een object dichtbij de ultrasone sensor komt.
De ESP32 schakelt automatisch de LED uit wanneer een object ver weg is van de ultrasone sensor.

Hardware Benodigd

1	×	ESP32 ESP-WROOM-32 Ontwikkelingsmodule
1	×	(Alternatief) ESP32 Uno-form board
1	×	(Alternatief) ESP32 S3 Uno-form board
1	×	USB Kabel Type-C
1	×	Ultrasone Sensor
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220 ohm weerstand
1	×	Breadboard (experimenteerprint)
1	×	Jumperdraden
1	×	(Optioneel) DC Power Jack
1	×	(Aanbevolen) Schroefklem Uitbreidingsboard voor ESP32
1	×	(Aanbevolen) Breakout Expansion Board for ESP32
1	×	(Aanbevolen) Stromsplitter voor ESP32

Of u kunt de volgende kits kopen:

1	×	DIYables ESP32 Starterskit (ESP32 inbegrepen)
1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over LED en Ultrasone Sensor

We hebben specifieke tutorials over de LED en ultrasone sensor. Elke tutorial bevat gedetailleerde informatie en stapsgewijze instructies over hardware pinout, werkingsprincipe, bedrading naar ESP32, ESP32 code... Leer meer over deze onderwerpen via de volgende links:

Bedradingsschema

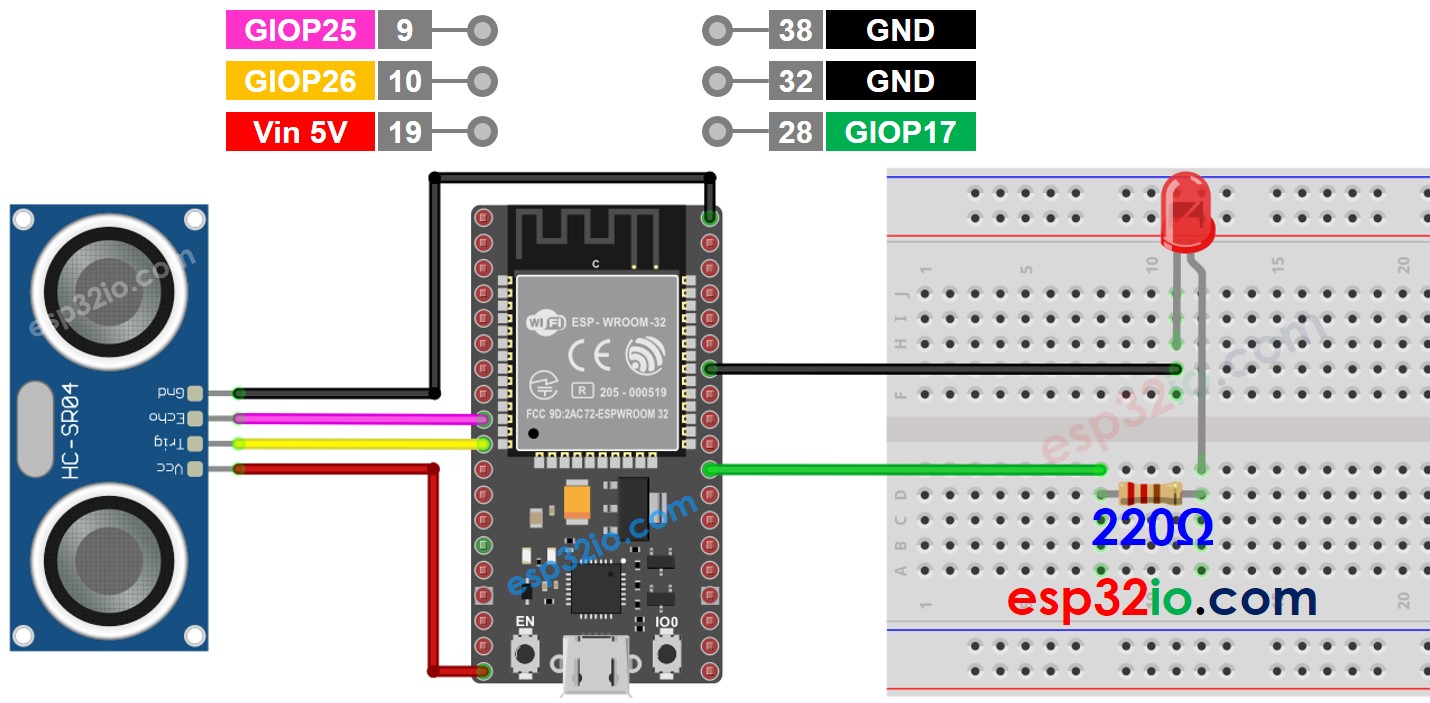

Het bedradingsschema met voeding via USB-kabel

This image is created using Fritzing. Click to enlarge image

Als u niet weet hoe u ESP32 en andere componenten van stroom moet voorzien, vindt u instructies in de volgende tutorial: Hoe ESP32 van stroom te voorzien.

Het bedradingsschema met voeding via 5V adapter

ESP32 Ultrasone Sensor LED Bedradingsschema 5V voeding

This image is created using Fritzing. Click to enlarge image

ESP32 Code

/* * Deze ESP32 code is ontwikkeld door newbiely.nl * Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/esp32/esp32-ultrasonic-sensor-led */ #define TRIG_PIN 26 // ESP32 pin GPIO26 connected to Ultrasonic Sensor's TRIG pin #define ECHO_PIN 25 // ESP32 pin GPIO25 connected to Ultrasonic Sensor's ECHO pin #define LED_PIN 17 // ESP32 pin GPIO17 connected to LED's pin #define DISTANCE_THRESHOLD 50 // centimeters // variables will change: float duration_us, distance_cm; void setup() { Serial.begin (9600); // initialize serial port pinMode(TRIG_PIN, OUTPUT); // set ESP32 pin to output mode pinMode(ECHO_PIN, INPUT); // set ESP32 pin to input mode pinMode(LED_PIN, OUTPUT); // set ESP32 pin to output mode } void loop() { // generate 10-microsecond pulse to TRIG pin digitalWrite(TRIG_PIN, HIGH); delayMicroseconds(10); digitalWrite(TRIG_PIN, LOW); // measure duration of pulse from ECHO pin duration_us = pulseIn(ECHO_PIN, HIGH); // calculate the distance distance_cm = 0.017 * duration_us; if (distance_cm < DISTANCE_THRESHOLD) digitalWrite(LED_PIN, HIGH); // turn on LED else digitalWrite(LED_PIN, LOW); // turn off LED // print the value to Serial Monitor Serial.print("distance: "); Serial.print(distance_cm); Serial.println(" cm"); delay(500); }

Snelle Stappen

Als dit de eerste keer is dat u de ESP32 gebruikt, bekijk dan hoe u de omgeving instelt voor ESP32 in Arduino IDE.
Maak de bedrading zoals op bovenstaande afbeelding.
Verbind de ESP32 met uw PC via een micro USB-kabel.
Open Arduino IDE op uw PC.
Selecteer het juiste ESP32-board (bijv. ESP32 Dev Module) en de juiste COM-poort.
Kopieer de bovenstaande code en plak deze in Arduino IDE.
Compileer en upload de code naar het ESP32-board door op de knop Upload in Arduino IDE te klikken

Beweeg uw hand voor de sensor.
Observeer de verandering in de status van de LED.

Regel-voor-Regel Code Uitleg

De bovenstaande ESP32 code bevat een regel-voor-regel uitleg. Lees de commentaren in de code!
