ESP32 - RFID - Servo Motor

In deze handleiding leert u hoe u een RFID/NFC-tag gebruikt om een servo motor aan te sturen met een ESP32. Het werkt als volgt:

Deze toepassing kan gebruikt worden om een kast, lade of deur te vergrendelen/ontgrendelen, of om een voerautomaat voor huisdieren te openen/sluiten...

Hardware Benodigd

1×38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow
1×(Alternatief) 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1×(Alternatief) 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1×(Alternatief) ESP32 Uno-form board
1×(Alternatief) ESP32 S3 Uno-form board
1×USB-kabel Type-C
1×RFID/NFC RC522 Kit (lezer + tags)
1×RFID Kaart
1×Servomotor
1×5V Voedingsadapter
1×DC Voedingsconnector
1×Jumper Draden
1×(Aanbevolen) Schroefklem Uitbreidingsboard voor ESP32
1×(Aanbevolen) Breakout Expansion Board for ESP32
1×(Aanbevolen) Stromsplitter voor ESP32

Of u kunt de volgende kits kopen:

1×DIYables ESP32 Starterskit (ESP32 inbegrepen)
1×DIYables Sensorkit (18 sensoren/displays)
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Aankoopadvies: Als u meerdere servomotoren gebruikt, raden we aan de PCA9685 16 Channel PWM Servo Driver Module te gebruiken om MCU-pinnen te besparen en de bedrading te vereenvoudigen.

Over RFID/NFC RC522 Module en Servo Motor

Als u nog niet bekend bent met de RFID/NFC RC522 Module en Servo Motor (pinout, werking, programmeren...), kunt u meer leren in de volgende tutorials:

Hoe Het Werkt

  • De UIDs van bepaalde RFID/NFC-tags zijn vooraf ingesteld in de ESP32 code
  • De gebruiker tikt een RFID/NFC-tag aan op de RFID/NFC-lezer
  • De lezer leest de UID van de tag
  • De ESP32 ontvangt de UID van de lezer
  • De ESP32 vergelijkt de uitgelezen UID met de vooraf gedefinieerde UIDs
  • Als de UID overeenkomt met een van de gedefinieerde UIDs, stuurt de ESP32 de servo motor naar 90°
  • Bij opnieuw aantikken van de tag stuurt de ESP32 de servo motor terug naar 0°
  • Dit proces wordt oneindig herhaald

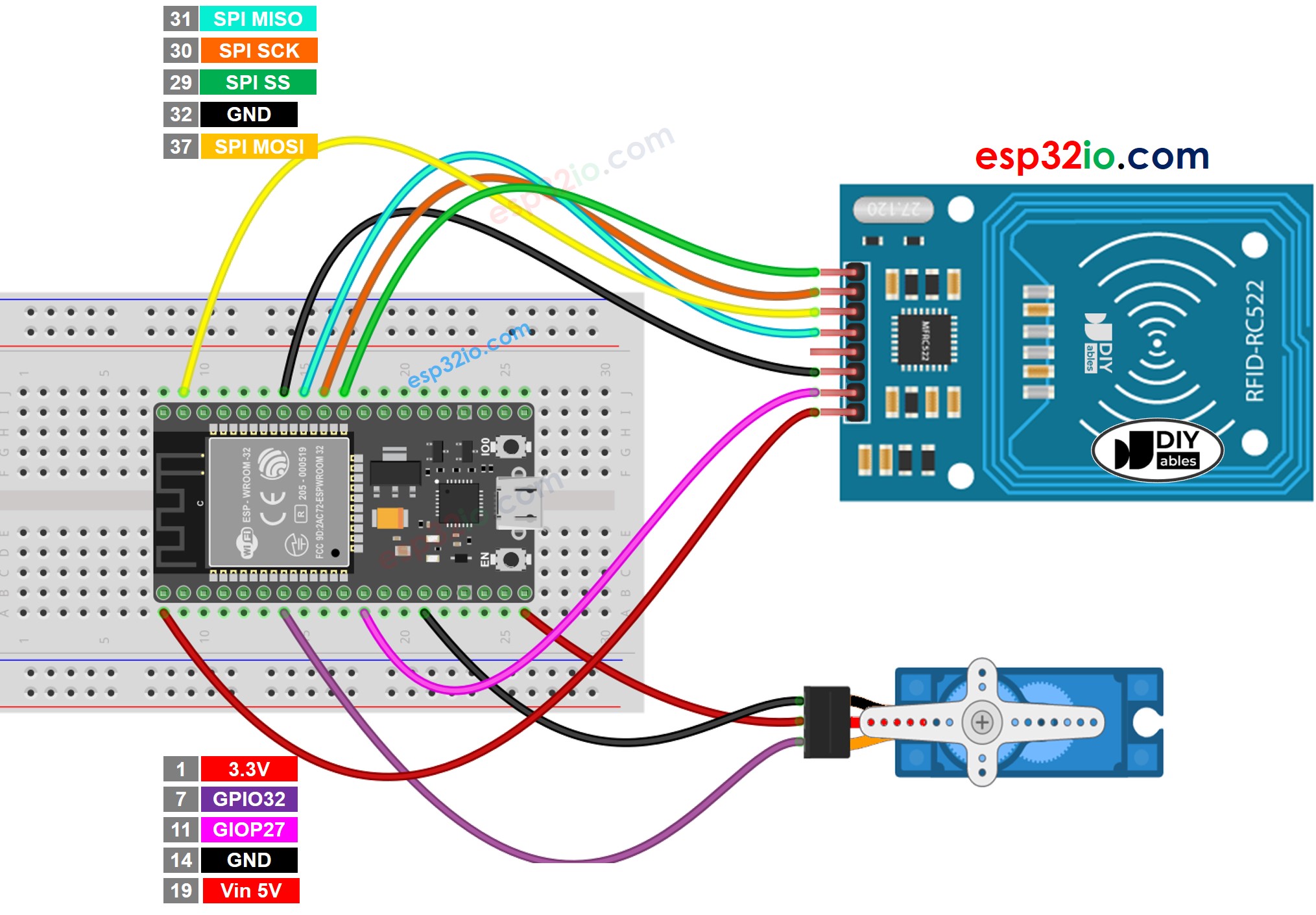

Bedradingsschema

ESP32 RFID RC522 servo motor bedrading schema

Deze afbeelding is gemaakt met Fritzing. Klik om de afbeelding te vergroten.

Als u niet weet hoe u ESP32 en andere componenten van stroom moet voorzien, vindt u instructies in de volgende tutorial: Hoe ESP32 van stroom te voorzien.

※ Notiz:

De volgorde van de pinnen kan per fabrikant verschillen. Gebruik ALTIJD de op het module geprinte labels. Bovenstaande afbeelding toont de pinout van modules van de fabrikant DIYables.

ESP32 Code - Enkel RFID/NFC Tag

/* * Deze ESP32 code is ontwikkeld door newbiely.nl * Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/esp32/esp32-rfid-servo-motor */ #include <SPI.h> #include <MFRC522.h> #include <ESP32Servo.h> #define SS_PIN 5 // ESP32 pin GPIO5 #define RST_PIN 27 // ESP32 pin GPIO27 #define SERVO_PIN 32 // ESP32 pin GPIO32 connects to servo motor MFRC522 rfid(SS_PIN, RST_PIN); Servo servo; byte authorizedUID[4] = {0xFF, 0xFF, 0xFF, 0xFF}; int angle = 0; // the current angle of servo motor void setup() { Serial.begin(9600); SPI.begin(); // init SPI bus rfid.PCD_Init(); // init MFRC522 servo.attach(SERVO_PIN); servo.write(angle); // rotate servo motor to 0° Serial.println("Tap RFID/NFC Tag on reader"); } void loop() { if (rfid.PICC_IsNewCardPresent()) { // new tag is available if (rfid.PICC_ReadCardSerial()) { // NUID has been readed MFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak); if (rfid.uid.uidByte[0] == authorizedUID[0] && rfid.uid.uidByte[1] == authorizedUID[1] && rfid.uid.uidByte[2] == authorizedUID[2] && rfid.uid.uidByte[3] == authorizedUID[3] ) { Serial.println("Authorized Tag"); // change angle of servo motor if (angle == 0) angle = 90; else //if(angle == 90) angle = 0; // control servo motor arccoding to the angle servo.write(angle); Serial.print("Rotate Servo Motor to "); Serial.print(angle); Serial.println("°"); } else { Serial.print("Unauthorized Tag with UID:"); for (int i = 0; i < rfid.uid.size; i++) { Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " "); Serial.print(rfid.uid.uidByte[i], HEX); } Serial.println(); } rfid.PICC_HaltA(); // halt PICC rfid.PCD_StopCrypto1(); // stop encryption on PCD } } }

Snelle Stappen

  • Gebruikt u voor het eerst een ESP32, zie dan hoe u de omgeving instelt voor ESP32 in Arduino IDE.
  • Sluit alles aan volgens het bovenstaande schema.
  • Verbind de ESP32 met uw PC via een micro USB-kabel.
  • Open Arduino IDE op uw PC.
  • Selecteer het juiste ESP32 bord (bijv. ESP32 Dev Module) en COM-poort.
  • Klik op het Libraries icoon in de linker balk van Arduino IDE.
  • Zoek op “MFRC522” en vind de bibliotheek van GithubCommunity.
  • Klik op de Installeren knop om de MFRC522 bibliotheek te installeren.
ESP32 MFRC522 bibliotheek
  • Typ ESP32Servo in het zoekvak en zoek de servo bibliotheek van Kevin Harrington, John K. Bennett.
  • Klik op de Installeren knop om de servo motor bibliotheek voor ESP32 te installeren.
ESP32 servo motor bibliotheek

Omdat de UID meestal niet op de RFID/NFC-tag is afgedrukt, is de eerste stap het achterhalen van de UID van de tag. Dit doet u als volgt:

  • Kopieer bovenstaande code en open deze in Arduino IDE
  • Klik op de Upload knop om de code naar de ESP32 te uploaden
  • Open de Seriële Monitor
  • Tik een RFID/NFC-tag op de RFID-RC522 module
  • Lees de UID af in de Seriële Monitor
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
ESP32 Dev Module
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Tap RFID/NFC tag on reader Unauthorized Tag with UID: 3A C9 6A CB
Ln 11, Col 1
ESP32 Dev Module on COM15
2

Nadat u de UID hebt:

  • Werk de UID bij in regel 20 van bovenstaande code. Bijvoorbeeld verander byte authorizedUID[4] = {0xFF, 0xFF, 0xFF, 0xFF}; NAAR byte authorizedUID[4] = {0x3A, 0xC9, 0x6A, 0xCB};
  • Upload de code opnieuw naar ESP32
  • Tik een RFID/NFC-tag op de RFID-RC522 module
  • U zult zien dat de servo motor naar 90° draait
  • Bekijk de output in Seriële Monitor
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
ESP32 Dev Module
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Tap RFID/NFC tag on reader Authorized Tag Rotate Servo Motor to 90°
Ln 11, Col 1
ESP32 Dev Module on COM15
2
  • Tik nogmaals dezelfde RFID/NFC-tag op de RFID-RC522 module
  • U zult zien dat de servo motor terug naar 0° draait
  • Bekijk de output in Seriële Monitor
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
ESP32 Dev Module
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Tap RFID/NFC tag on reader Authorized Tag Rotate Servo Motor to 90° Authorized Tag Rotate Servo Motor to 0°
Ln 11, Col 1
ESP32 Dev Module on COM15
2
  • Tik een andere RFID/NFC-tag op de RFID-RC522 module
  • Bekijk de output in Seriële Monitor
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
ESP32 Dev Module
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Tap RFID/NFC tag on reader Authorized Tag Rotate Servo Motor to 90° Authorized Tag Rotate Servo Motor to 0° Unauthorized Tag with UID: BD 1E 1D 00
Ln 11, Col 1
ESP32 Dev Module on COM15
2

ESP32 Code - Meerdere RFID/NFC Tags

We kunnen meerdere RFID/NFC-tags toestaan om de servo motor te bedienen. De onderstaande code gebruikt twee tags als voorbeeld.

/* * Deze ESP32 code is ontwikkeld door newbiely.nl * Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/esp32/esp32-rfid-servo-motor */ #include <SPI.h> #include <MFRC522.h> #include <ESP32Servo.h> #define SS_PIN 5 // ESP32 pin GPIO5 #define RST_PIN 27 // ESP32 pin GPIO27 #define SERVO_PIN 32 // ESP32 pin GPIO32 connects to servo motor MFRC522 rfid(SS_PIN, RST_PIN); Servo servo; byte authorizedUID1[4] = {0x3A, 0xC9, 0x6A, 0xCB}; byte authorizedUID2[4] = {0x30, 0x01, 0x8B, 0x15}; int angle = 0; // the current angle of servo motor void setup() { Serial.begin(9600); SPI.begin(); // init SPI bus rfid.PCD_Init(); // init MFRC522 servo.attach(SERVO_PIN); servo.write(angle); // rotate servo motor to 0° Serial.println("Tap RFID/NFC Tag on reader"); } void loop() { if (rfid.PICC_IsNewCardPresent()) { // new tag is available if (rfid.PICC_ReadCardSerial()) { // NUID has been readed MFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak); if (rfid.uid.uidByte[0] == authorizedUID1[0] && rfid.uid.uidByte[1] == authorizedUID1[1] && rfid.uid.uidByte[2] == authorizedUID1[2] && rfid.uid.uidByte[3] == authorizedUID1[3] ) { Serial.println("Authorized Tag 1"); changeServo(); } else if (rfid.uid.uidByte[0] == authorizedUID2[0] && rfid.uid.uidByte[1] == authorizedUID2[1] && rfid.uid.uidByte[2] == authorizedUID2[2] && rfid.uid.uidByte[3] == authorizedUID2[3] ) { Serial.println("Authorized Tag 2"); changeServo(); } else { Serial.print("Unauthorized Tag with UID:"); for (int i = 0; i < rfid.uid.size; i++) { Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " "); Serial.print(rfid.uid.uidByte[i], HEX); } Serial.println(); } rfid.PICC_HaltA(); // halt PICC rfid.PCD_StopCrypto1(); // stop encryption on PCD } } } void changeServo() { // change angle of servo motor if (angle == 0) angle = 90; else //if(angle == 90) angle = 0; // control servo motor arccoding to the angle servo.write(angle); Serial.print("Rotate Servo Motor to "); Serial.print(angle); Serial.println("°"); }

Voer dezelfde stappen uit als hierboven en tik vervolgens één voor één de tags op de RFID-RC522 module. De output in Seriële Monitor ziet er als volgt uit:

∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
ESP32 Dev Module
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Tap RFID/NFC tag on reader Authorized Tag 2 Rotate Servo Motor to 90° Authorized Tag 1 Rotate Servo Motor to 0°
Ln 11, Col 1
ESP32 Dev Module on COM15
2

U kunt de bovenstaande code uitbreiden voor drie, vier of meer tags.
