ESP32 - DS1307 RTC Module
In deze gids leert u hoe u de DS1307 RTC-module gebruikt met de ESP32. We behandelen de volgende onderwerpen in detail:
- Hoe u de DS1307 RTC-module aansluit op de ESP32.
- Hoe u de ESP32 programmeert om datum en tijd uit te lezen van de DS1307 RTC-module (seconden, minuten, uren, dag, datum, maand en jaar).
Hardware vereist
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over Real-Time Clock DS1307 Module
De ESP32 heeft zelf een aantal tijd-gerelateerde functies zoals millis() en micros(). Echter, deze bieden geen datum en tijd (seconden, minuten, uren, dag, datum, maand en jaar). Om datum en tijd te verkrijgen, is een Real-Time Clock (RTC) module nodig, zoals de DS3231 of DS1307. De DS3231 module heeft een hogere precisie dan de DS1307. Zie voor meer informatie DS3231 vs DS1307.
Pinout
De Real-Time Clock DS1307 Module heeft 12 pinnen. Voor normaal gebruik zijn er vier pinnen die gebruikt worden: VCC, GND, SDA, en SCL:
- SCL pin: de klokpin voor de I2C-interface.
- SDA pin: de dataprin voor de I2C-interface.
- VCC pin: levert voeding aan de module, dit kan tussen 3.3V en 5.5V liggen.
- GND pin: de aardingspin.
De DS1307 module heeft ook een batterijhouder.
- Plaatst u een CR2032 batterij, dan houdt deze de tijd bij wanneer de hoofdvoeding is uitgeschakeld.
- Zonder batterij gaat de tijdsinformatie verloren bij het uitschakelen van de hoofdvoeding en moet u de tijd opnieuw instellen.

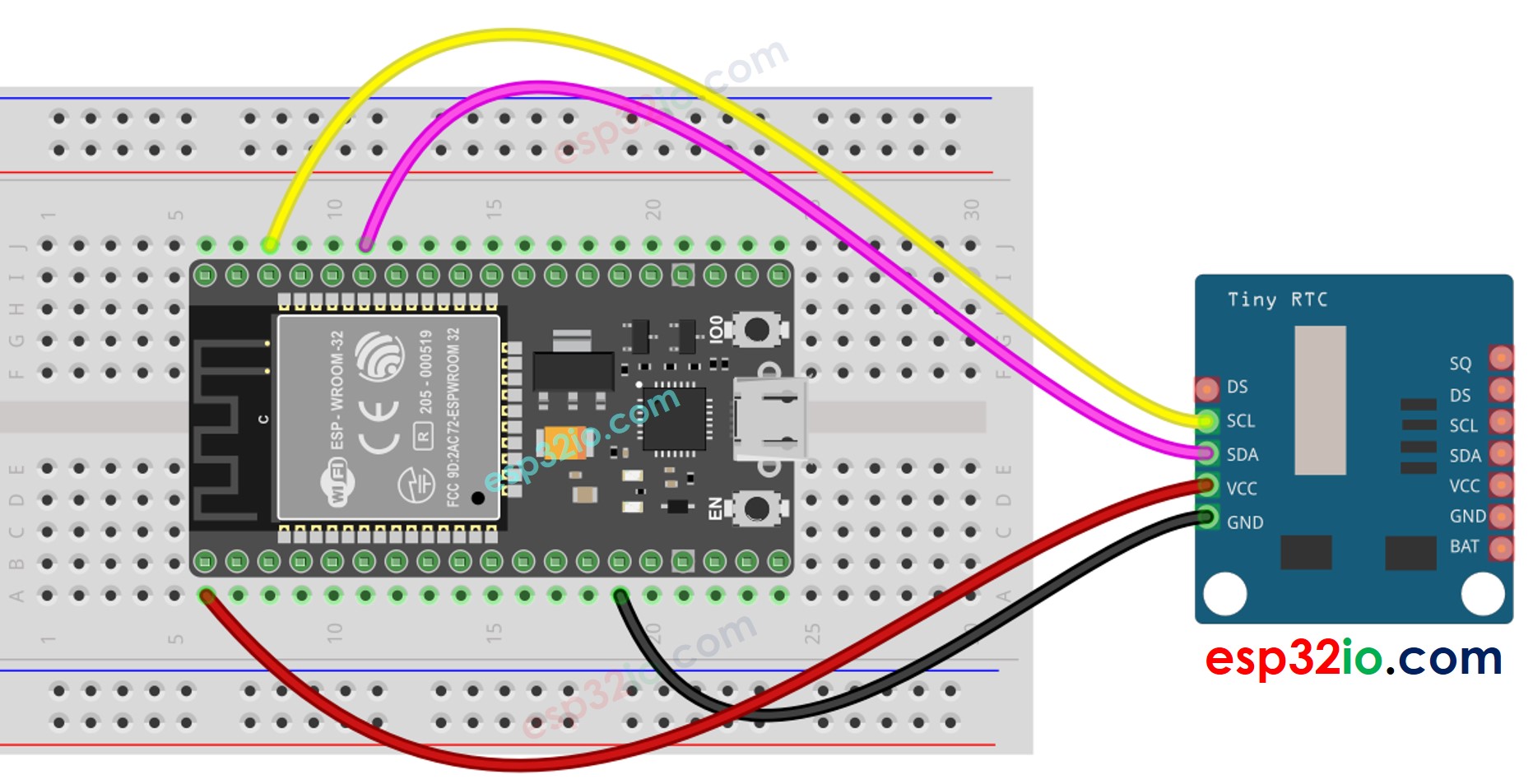

Bedradingsschema
This image is created using Fritzing. Click to enlarge image
ESP32 - DS1307 RTC Module
| DS1307 RTC Module | ESP32 |
|---|---|
| Vin | 3.3V |
| GND | GND |
| SDA | GPIO21 |
| SCL | GPIO22 |
Hoe te programmeren voor de DS1307 RTC Module
- Bibliotheek includeren:
#include <RTClib.h>
- Declareer een RTC object:
RTC_DS1307 rtc;
- Initialiseer de RTC:
if (! rtc.begin()) {
Serial.println("RTC module is NIET gevonden");
while (1);
}
- Stel de RTC voor de eerste keer in op de datum en tijd van de PC waarop de sketch is gecompileerd:
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
- Lees datum- en tijdinformatie uit de RTC-module:
DateTime now = rtc.now();
Serial.print("ESP32 RTC Datum Tijd: ");
Serial.print(now.year(), DEC);
Serial.print('/');
Serial.print(now.month(), DEC);
Serial.print('/');
Serial.print(now.day(), DEC);
Serial.print(" (");
Serial.print(now.dayOfTheWeek());
Serial.print(") ");
Serial.print(now.hour(), DEC);
Serial.print(':');
Serial.print(now.minute(), DEC);
Serial.print(':');
Serial.println(now.second(), DEC);
ESP32 Code – Hoe datum en tijd te verkrijgen
/*
* Deze ESP32 code is ontwikkeld door newbiely.nl
* Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/esp32/esp32-ds1307-rtc-module
*/
#include <RTClib.h>
RTC_DS1307 rtc;
char daysOfWeek[7][12] = {
"Sunday",
"Monday",
"Tuesday",
"Wednesday",
"Thursday",
"Friday",
"Saturday"
};
void setup () {
Serial.begin(9600);
// SETUP RTC MODULE
if (! rtc.begin()) {
Serial.println("RTC module is NOT found");
Serial.flush();
while (1);
}
// automatically sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
// manually sets the RTC with an explicit date & time, for example to set
// January 21, 2021 at 3am you would call:
// rtc.adjust(DateTime(2021, 1, 21, 3, 0, 0));
}
void loop () {
DateTime now = rtc.now();
Serial.print("ESP32 RTC Date Time: ");
Serial.print(now.year(), DEC);
Serial.print('/');
Serial.print(now.month(), DEC);
Serial.print('/');
Serial.print(now.day(), DEC);
Serial.print(" (");
Serial.print(daysOfWeek[now.dayOfTheWeek()]);
Serial.print(") ");
Serial.print(now.hour(), DEC);
Serial.print(':');
Serial.print(now.minute(), DEC);
Serial.print(':');
Serial.println(now.second(), DEC);
delay(1000); // delay 1 seconds
}
Snelle stappen
- Gebruikt u ESP32 voor het eerst? Bekijk dan onze handleiding voor het instellen van de ESP32-omgeving in Arduino IDE.
- Maak de verbindingen zoals afgebeeld in het bovenstaande schema.
- Verbind de ESP32 met uw PC via een micro-USB kabel.
- Open Arduino IDE op uw PC.
- Selecteer het juiste ESP32-bord (bijvoorbeeld ESP32 Dev Module) en de juiste COM-poort.
- Open de Library Manager door te klikken op het Library Manager icoon in de linkerzijbalk van Arduino IDE.
- Zoek naar “RTClib” en vind de RTC-bibliotheek van Adafruit.
- Klik op de Installeren knop om de RTC-bibliotheek te installeren.
- Mogelijk wordt u gevraagd om afhankelijkheden voor de bibliotheek te installeren.
- Installeer alle afhankelijkheden door te klikken op de knop Alles Installeren.
- Kopieer de bovenstaande code en plak die in Arduino IDE.
- Compileer en upload de code naar het ESP32-bord door op de knop Upload te klikken in Arduino IDE.
- Open de Seriële Monitor in Arduino IDE.
- Bekijk de uitvoer in de Seriële Monitor.
COM6
ESP32 RTC Date Time: 2022/08/22 (Monday) 09:31:35
ESP32 RTC Date Time: 2022/08/22 (Monday) 09:31:36
ESP32 RTC Date Time: 2022/08/22 (Monday) 09:31:37
ESP32 RTC Date Time: 2022/08/22 (Monday) 09:31:38
ESP32 RTC Date Time: 2022/08/22 (Monday) 09:31:39
ESP32 RTC Date Time: 2022/08/22 (Monday) 09:31:40
ESP32 RTC Date Time: 2022/08/22 (Monday) 09:31:41
ESP32 RTC Date Time: 2022/08/22 (Monday) 09:31:42
ESP32 RTC Date Time: 2022/08/22 (Monday) 09:31:43
ESP32 RTC Date Time: 2022/08/22 (Monday) 09:31:44
Autoscroll
Clear output
9600 baud
Newline
