ESP32 - Keypad - Elektromagnetisch Slot

In deze tutorial leren we hoe u een keypad, elektromagnetisch slot en ESP32 samen gebruikt. Concreet: als een gebruiker het wachtwoord correct invoert op het keypad, schakelt de ESP32 het elektromagnetisch slot in.

De tutorial bevat tevens de code die het elektromagnetisch slot voor een bepaalde tijd inschakelt en daarna weer uitschakelt, zonder gebruik te maken van de delay() functie. De ESP32 code ondersteunt ook meerdere wachtwoorden.

Hardware Benodigd

1	×	ESP32 ESP-WROOM-32 Ontwikkelingsmodule
1	×	USB Type-C Kabel
1	×	Toetsenbord 3x4
1	×	Relais
1	×	Jumper Draden
1	×	Elektromagnetisch Slot
1	×	12V Voeding Adapter
1	×	(Optioneel) DC Power Jack
1	×	(Aanbevolen) Schroefklem Uitbreidingsboard voor ESP32
1	×	(Aanbevolen) Breakout Expansion Board for ESP32
1	×	(Aanbevolen) Stromsplitter voor ESP32

Of u kunt de volgende kits kopen:

1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over Keypad en Elektromagnetisch Slot

Bent u nog niet vertrouwd met het keypad en elektromagnetisch slot, inclusief hun pinouts, functionaliteit en programmering? Verken dan onderstaande uitgebreide tutorials:

ESP32 - Keypad tutorial
ESP32 - Elektromagnetisch Slot tutorial

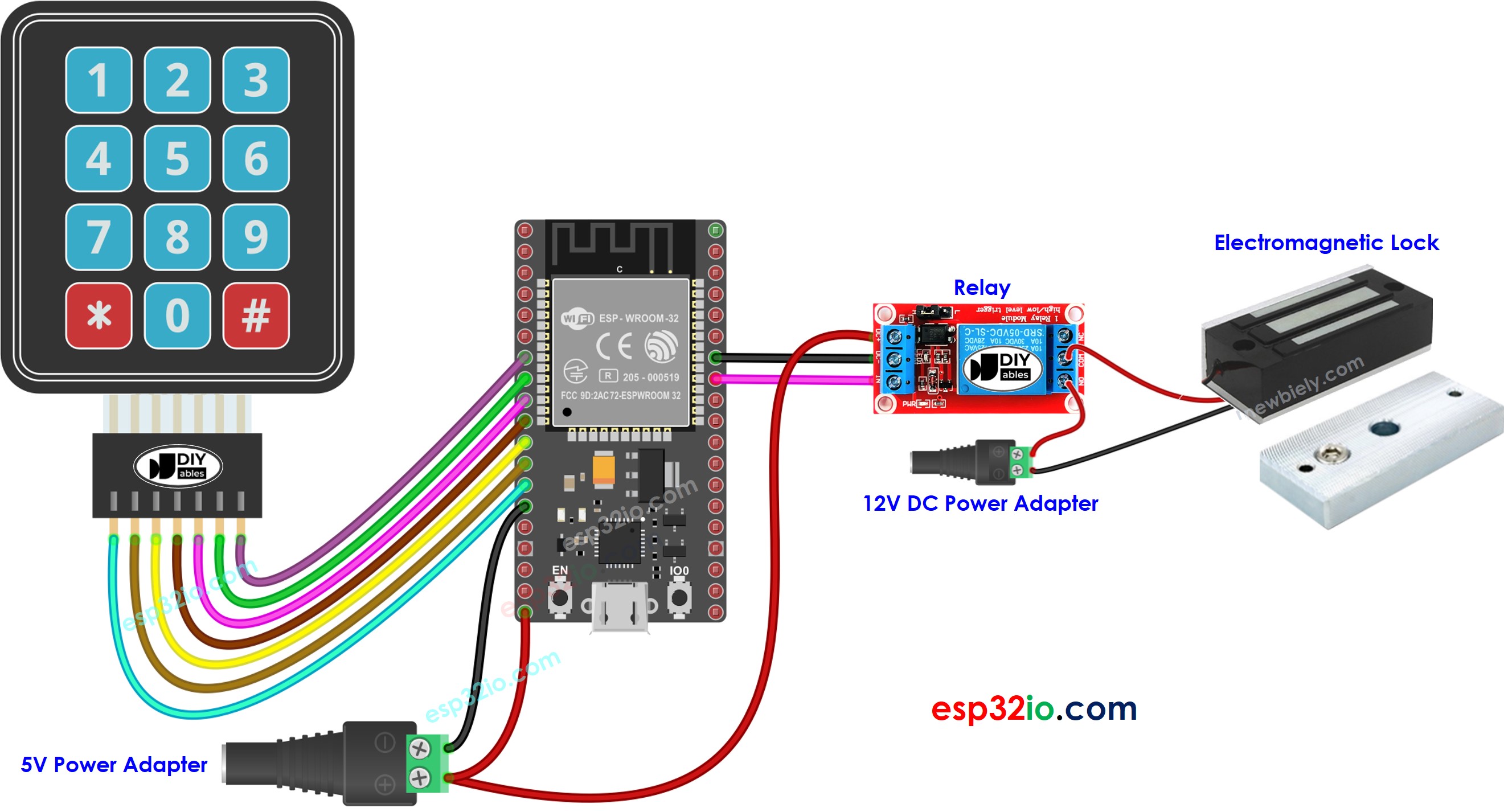

Aansluitschema

This image is created using Fritzing. Click to enlarge image

ESP32 Code – schakel elektromagnetisch slot in als het wachtwoord correct is

De onderstaande code schakelt een elektromagnetisch slot in wanneer het ingevoerde wachtwoord correct is

/* * Deze ESP32 code is ontwikkeld door newbiely.nl * Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/esp32/esp32-keypad-electromagnetic-lock */ #include <Keypad.h> #define RELAY_PIN 19 // ESP32 pin GPIO19 connected to the relay #define ROW_NUM 4 // keypad four rows #define COLUMN_NUM 3 // keypad three columns char keys[ROW_NUM][COLUMN_NUM] = { {'1', '2', '3'}, {'4', '5', '6'}, {'7', '8', '9'}, {'*', '0', '#'} }; byte pin_rows[ROW_NUM] = {12, 14, 27, 26}; // ESP32 pin: GPIO12, GPIO14, GPIO27, GPIO26 connected to the row pins byte pin_column[COLUMN_NUM] = {25, 33, 32}; // ESP32 pin: GPIO25, GPIO33, GPIO32 connected to the column pins Keypad keypad = Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); const String password_1 = "1234"; // change your password here const String password_2 = "56789"; // change your password here const String password_3 = "901234"; // change your password here String input_password; void setup() { Serial.begin(9600); input_password.reserve(32); // maximum password size is 32, change if needed pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output. digitalWrite(RELAY_PIN, HIGH); // lock the electromagnetic lock } void loop() { char key = keypad.getKey(); if (key) { Serial.println(key); if (key == '*') { input_password = ""; // reset the input password } else if (key == '#') { if (input_password == password_1 || input_password == password_2 || input_password == password_3) { Serial.println("The password is correct => unlock"); digitalWrite(RELAY_PIN, LOW); } else { Serial.println("The password is incorrect, try again"); } input_password = ""; // reset the input password } else { input_password += key; // append new character to input password string } } }

Snelle Stappen

Als u voor het eerst een ESP32 gebruikt, bekijk dan hoe u de omgeving instelt voor ESP32 in de Arduino IDE.
Voer de bedrading uit zoals op bovenstaande afbeelding.
Verbind de ESP32 met uw pc via een micro USB-kabel.
Open Arduino IDE op uw pc.
Selecteer het juiste ESP32 board (bijvoorbeeld ESP32 Dev Module) en de juiste COM-poort.
Verbind ESP32 met de pc via USB-kabel.
Open Arduino IDE, selecteer het juiste board en de juiste poort.
Klik op het Libraries-icoon in de linker werkbalk van Arduino IDE.
Zoek op “keypad” en vind de keypad library van Mark Stanley, Alexander Brevig.
Klik op Installeren om de keypad library te installeren.

Kopieer de bovenstaande code en open deze met Arduino IDE.
Klik op de Upload-knop in Arduino IDE om de code naar de ESP32 te uploaden.

Druk op de toetsen 8123 en daarna op #.
Druk op de toetsen 1234 en daarna op #.
Bekijk het resultaat in de Serial Monitor en de status van het elektromagnetisch slot.

COM6

Send

The password is incorrect, try again The password is correct => unlock

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Uitleg Code

Geautoriseerde wachtwoorden zijn vooraf gedefinieerd in de ESP32 code.

Er wordt een string gebruikt om het door de gebruiker ingevoerde wachtwoord op te slaan, genaamd input string. Op het keypad worden twee toetsen (* en #) voor speciale functies gebruikt: wachtwoord wissen en wachtwoord beëindigen. Wanneer een toets wordt ingedrukt:

Als de ingedrukte toets geen van de twee speciale toetsen is, wordt deze toegevoegd aan de input string.
Als de ingedrukte toets * is, wordt de input string gewist. Hiermee kunt u starten of opnieuw beginnen met het invoeren van het wachtwoord.
Als de ingedrukte toets # is:

Wordt de input string vergeleken met de vooraf gedefinieerde wachtwoorden. Als deze overeenkomt met een van de vooraf gedefinieerde wachtwoorden, wordt het elektromagnetisch slot ingeschakeld.
Ongeacht of het wachtwoord correct is of niet, wordt de input string leeggemaakt voor de volgende invoer.

ESP32 Code – schakelt elektromagnetisch slot in voor een bepaalde tijd als het wachtwoord correct is

De onderstaande code schakelt het elektromagnetisch slot 5 seconden in indien het wachtwoord correct is. Na 5 seconden wordt het slot uitgeschakeld.

/* * Deze ESP32 code is ontwikkeld door newbiely.nl * Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/esp32/esp32-keypad-electromagnetic-lock */ #include <Keypad.h> #include <ezOutput.h> #define UNLOCK_TIME 5000 // in milliseconds #define RELAY_PIN 19 // ESP32 pin GPIO19 connected to the relay #define ROW_NUM 4 // keypad four rows #define COLUMN_NUM 3 // keypad three columns char keys[ROW_NUM][COLUMN_NUM] = { {'1', '2', '3'}, {'4', '5', '6'}, {'7', '8', '9'}, {'*', '0', '#'} }; byte pin_rows[ROW_NUM] = {12, 14, 27, 26}; // ESP32 pin: GPIO12, GPIO14, GPIO27, GPIO26 connected to the row pins byte pin_column[COLUMN_NUM] = {25, 33, 32}; // ESP32 pin: GPIO25, GPIO33, GPIO32 connected to the column pins Keypad keypad = Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); ezOutput relay(RELAY_PIN); const String password_1 = "1234"; // change your password here const String password_2 = "56789"; // change your password here const String password_3 = "901234"; // change your password here String input_password; void setup() { Serial.begin(9600); input_password.reserve(32); // maximum password size is 32, change if needed relay.high(); // lock the electromagnetic lock } void loop() { relay.loop(); // MUST call the loop() function first char key = keypad.getKey(); if (key) { Serial.println(key); if (key == '*') { input_password = ""; // reset the input password } else if (key == '#') { if (input_password == password_1 || input_password == password_2 || input_password == password_3) { Serial.println("The password is correct => unlock"); relay.high(); // set high before making a low pulse relay.pulse(UNLOCK_TIME); // deactivate the electromagnetic lock during UNLOCK_TIME duration } else { Serial.println("The password is incorrect, try again"); } input_password = ""; // reset the input password } else { input_password += key; // append new character to input password string } } }

Let op: de bovenstaande code gebruikt de ezOutput library, die het gemakkelijk maakt om tijdbeheer non-blocking te realiseren. U kunt de ezOutput Library Installatiehandleiding raadplegen.
