ESP32 - Elektromagnetische Deurslot

Het elektromagnetische slot (ook bekend als magnetic lock, maglock of EM lock) is een belangrijk onderdeel van het deurslot systeem. In deze tutorial leert u hoe u de ESP32 kunt gebruiken om het elektromagnetische slot te bedienen.

Hardware Benodigd

1	×	ESP32 ESP-WROOM-32 Ontwikkelingsmodule
1	×	USB-kabel Type-C
1	×	Elektromagnetisch Slot
1	×	Relais
1	×	12V Voedingsadapter
1	×	(Optioneel) DC Voedingsconnector
1	×	Breadboard (experimenteerprint)
1	×	Jumperdraden
1	×	(Aanbevolen) Schroefklem Uitbreidingsboard voor ESP32
1	×	(Aanbevolen) Breakout Expansion Board for ESP32
1	×	(Aanbevolen) Stromsplitter voor ESP32

Of u kunt de volgende kits kopen:

1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over Elektromagnetisch Slot

Pinout Elektromagnetisch Slot

Het elektromagnetische slot bestaat uit twee onderdelen:

Armatuurplaat: dit deel wordt bevestigd aan het bewegende deel van de deur
Elektromagneet: dit deel wordt gemonteerd op het deurkozijn. Het heeft twee draden die aangesloten worden op een voedingsbron.

Wanneer de deur gesloten is, maken deze twee onderdelen contact met elkaar.

Hoe het Elektromagnetische Slot Werkt

Wanneer de elektromagneet gespuid wordt ⇒ wordt de elektromagneet aangetrokken tot de armatuurplaat ⇒ deur vergrendeld
Wanneer de elektromagneet niet gespuid wordt ⇒ wordt de elektromagneet niet aangetrokken tot de armatuurplaat ⇒ deur ontgrendeld

Het elektromagnetische slot werkt op een hoge spanning (12V, 24V of 48V...). Daarom moeten we een relais gebruiken tussen het elektromagnetische slot en de ESP32-pin. Zie de tutorial ESP32 - Relay.

Als we het elektromagnetische slot via een relais in normaal open modus aansluiten en een ESP32-pin gebruiken voor de besturing:

Wanneer de ESP32-pin op LOW staat ⇒ is het relais open ⇒ deur is ontgrendeld
Wanneer de ESP32-pin op HIGH staat ⇒ is het relais gesloten ⇒ deur is vergrendeld

Bedradingsdiagram tussen Elektromagnetisch Slot en ESP32

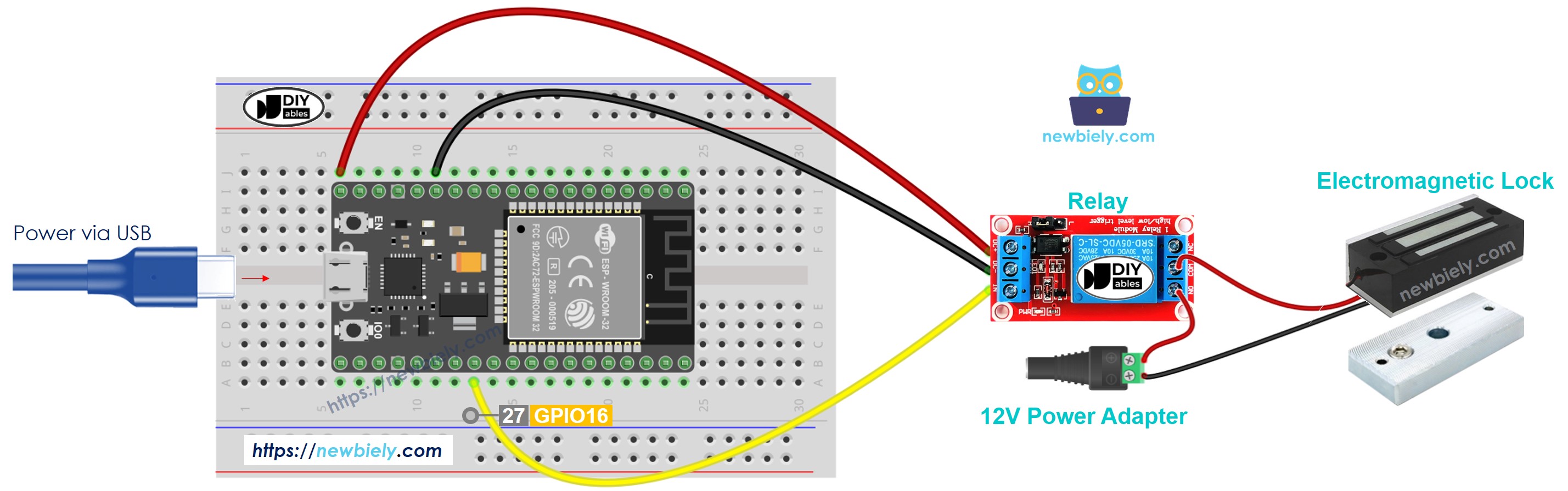

Hoe u de ESP32 aansluit op het elektromagnetische slot met een breadboard (voeding via USB-kabel)

ESP32 Electromagnetic Lock Wiring Diagram

This image is created using Fritzing. Click to enlarge image

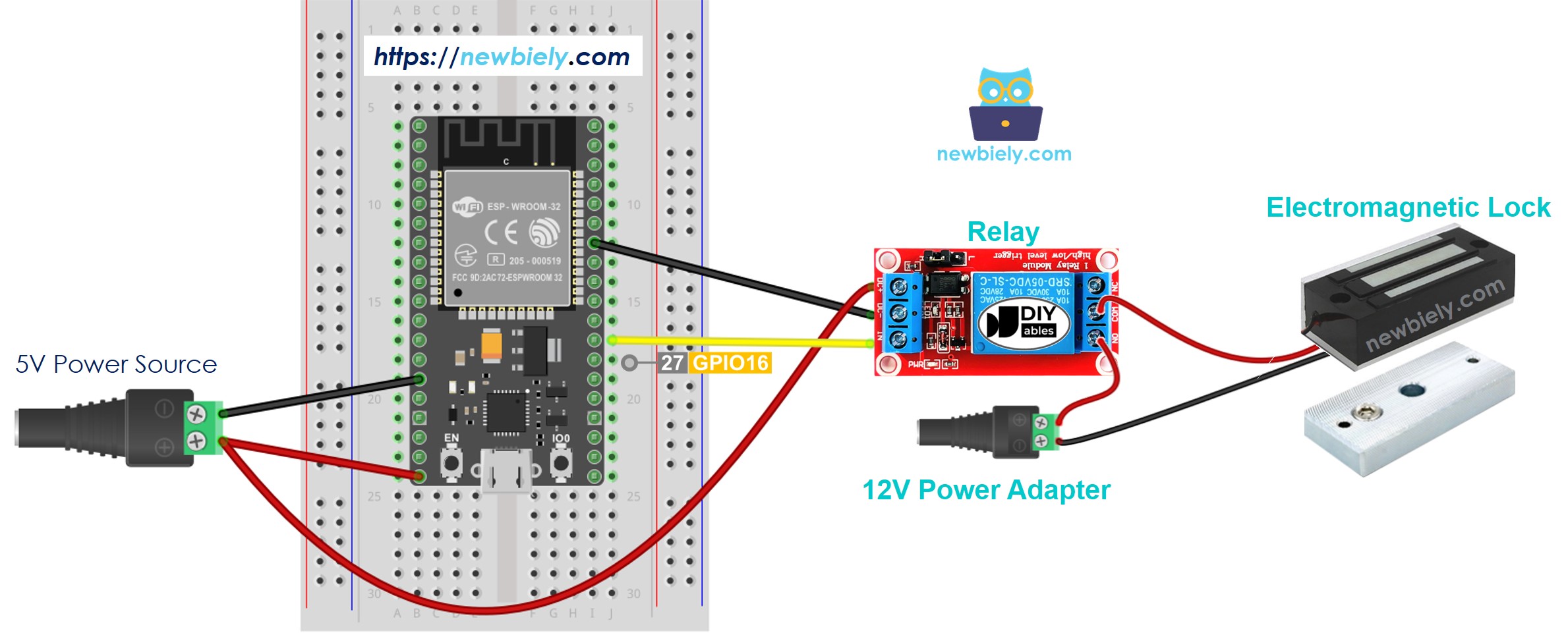

Hoe u de ESP32 aansluit op het elektromagnetische slot met een breadboard (voeding via Vin-pin)

This image is created using Fritzing. Click to enlarge image

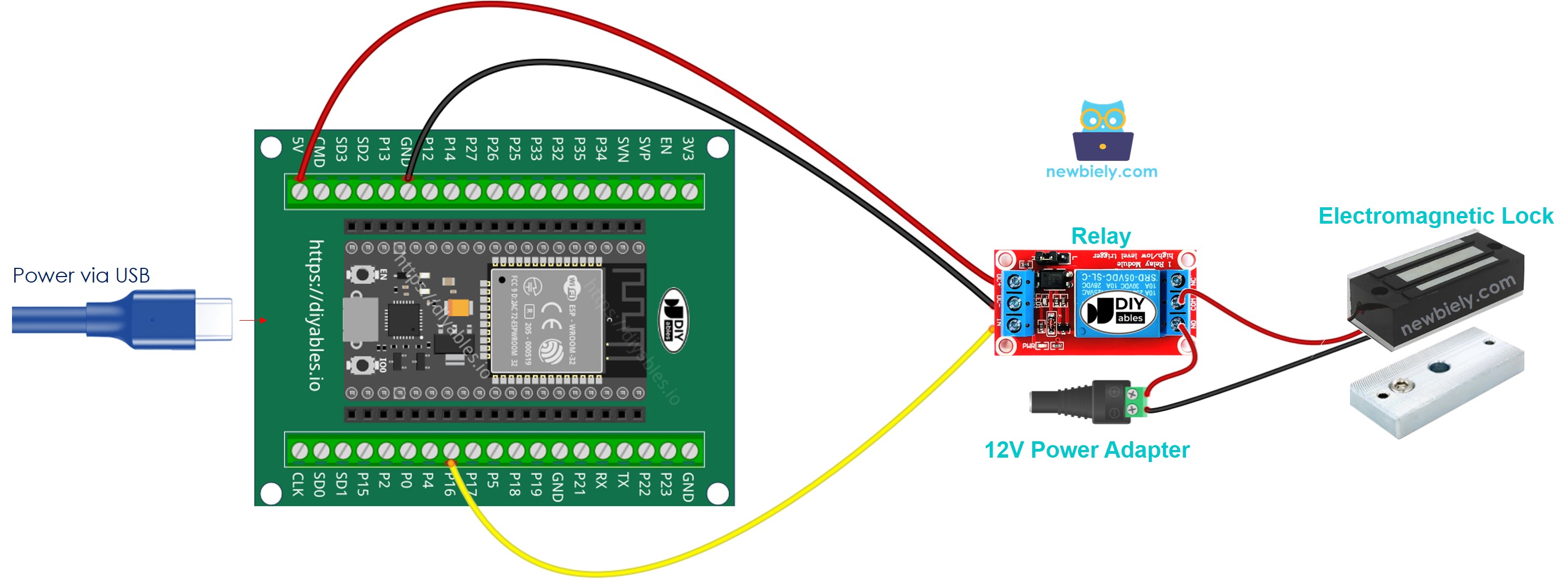

Hoe u de ESP32 aansluit op het elektromagnetische slot met een schroefklem breakout board (voeding via USB-kabel)

How to connect ESP32 and electromagnetic lock

Hoe u de ESP32 aansluit op het elektromagnetische slot met een schroefklem breakout board (voeding via Vin-pin)

How to wire ESP32 and electromagnetic lock

ESP32 Code

De onderstaande code vergrendelt/ontgrendelt de deur om de 5 seconden

/* * Deze ESP32 code is ontwikkeld door newbiely.nl * Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/esp32/esp32-electromagnetic-lock */ #define RELAY_PIN 16 // ESP32 pin GPIO16 connected to the electromagnetic lock via the relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin GPIO16 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // lock the door delay(4000); digitalWrite(RELAY_PIN, LOW); // unlock the door delay(4000); }

Snelle Stappen

Als dit de eerste keer is dat u ESP32 gebruikt, bekijk dan hoe u de omgeving voor ESP32 instelt in Arduino IDE.
Kopieer de bovenstaande code en plak deze in Arduino IDE.
Compileer en upload de code naar het ESP32-board door op de Upload knop in Arduino IDE te klikken.
Breng de armatuurplaat dicht bij de elektromagneet.
Observeer de aantrekking tussen de armatuurplaat en de elektromagneet.

Video Tutorial

We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.

ESP32 - Knop Bedienings Elektromagnetisch Slot

Bekijk de tutorial ESP32 - Knop Bedienings Elektromagnetisch Slot
