ESP32 - Deur Open E-mailmelding
In deze tutorial leren we hoe u een ESP32 gebruikt om e-mailmeldingen te versturen zodra een deur wordt geopend. Deze uitgebreide handleiding behandelt het installatieproces, benodigde componenten en stap-voor-stap instructies om een ESP32 te koppelen aan een deur sensor en een e-mailservice. Zorg voor uw thuisbeveiliging en blijf geïnformeerd met realtime meldingen die direct naar uw inbox worden gestuurd via de ESP32.
Benodigde Hardware
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over Deursensor en Gmail
We hebben specifieke tutorials over Deursensor en Gmail. Elke tutorial bevat gedetailleerde informatie en stap-voor-stap instructies over hardware pinout, werkingsprincipe, bedrading met ESP32, ESP32 code... Leer er meer over via de volgende links:
- ESP32 - Deursensor tutorial
- ESP32 - Gmail tutorial
Bedradingsschema tussen Deursensor en ESP32
This image is created using Fritzing. Click to enlarge image
ESP32 Code
/*
* Deze ESP32 code is ontwikkeld door newbiely.nl
* Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/esp32/esp32-door-open-email-notification
*/
#include <WiFi.h>
#include <ESP_Mail_Client.h>
#define WIFI_SSID "YOUR_WIFI_SSID" // CHANGE IT
#define WIFI_PASSWORD "YOUR_WIFI_PASSWORD" // CHANGE IT
// the sender email credentials
#define SENDER_EMAIL "xxxxxx@gmail.com" // CHANGE IT
#define SENDER_PASSWORD "xxxx xxxx xxxx xxxx" // CHANGE IT to your Google App password
#define RECIPIENT_EMAIL "xxxxxx@gmail.com" // CHANGE IT
#define SMTP_HOST "smtp.gmail.com"
#define SMTP_PORT 587
#define DOOR_SENSOR_PIN 19 // ESP32 pin GPIO19 connected to door sensor's pin
int door_state; // current state of door sensor
int prev_door_state; // previous state of door sensor
SMTPSession smtp;
void setup() {
Serial.begin(9600);
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
Serial.print("Connecting to Wi-Fi");
while (WiFi.status() != WL_CONNECTED) {
Serial.print(".");
delay(300);
}
Serial.println();
Serial.print("Connected with IP: ");
Serial.println(WiFi.localIP());
Serial.println();
pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // set ESP32 pin to input pull-up mode
door_state = digitalRead(DOOR_SENSOR_PIN); // read state
}
void loop() {
prev_door_state = door_state; // save the last state
door_state = digitalRead(DOOR_SENSOR_PIN); // read new state
if (prev_door_state == LOW && door_state == HIGH) { // state change: LOW -> HIGH
Serial.println("The door is opened");
String subject = "Email Notification from ESP32";
String textMsg = "This is an email sent from ESP32.\n";
textMsg += "Your door is opened";
gmail_send(subject, textMsg);
} else if (prev_door_state == HIGH && door_state == LOW) { // state change: HIGH -> LOW
Serial.println("The door is closed");
}
}
void gmail_send(String subject, String textMsg) {
// set the network reconnection option
MailClient.networkReconnect(true);
smtp.debug(1);
smtp.callback(smtpCallback);
Session_Config config;
// set the session config
config.server.host_name = SMTP_HOST;
config.server.port = SMTP_PORT;
config.login.email = SENDER_EMAIL;
config.login.password = SENDER_PASSWORD;
config.login.user_domain = F("127.0.0.1");
config.time.ntp_server = F("pool.ntp.org,time.nist.gov");
config.time.gmt_offset = 3;
config.time.day_light_offset = 0;
// declare the message class
SMTP_Message message;
// set the message headers
message.sender.name = F("ESP32");
message.sender.email = SENDER_EMAIL;
message.subject = subject;
message.addRecipient(F("To Whom It May Concern"), RECIPIENT_EMAIL);
message.text.content = textMsg;
message.text.transfer_encoding = "base64";
message.text.charSet = F("utf-8");
message.priority = esp_mail_smtp_priority::esp_mail_smtp_priority_low;
// set the custom message header
message.addHeader(F("Message-ID: <abcde.fghij@gmail.com>"));
// connect to the server
if (!smtp.connect(&config)) {
Serial.printf("Connection error, Status Code: %d, Error Code: %d, Reason: %s\n", smtp.statusCode(), smtp.errorCode(), smtp.errorReason().c_str());
return;
}
if (!smtp.isLoggedIn()) {
Serial.println("Not yet logged in.");
} else {
if (smtp.isAuthenticated())
Serial.println("Successfully logged in.");
else
Serial.println("Connected with no Auth.");
}
// start sending Email and close the session
if (!MailClient.sendMail(&smtp, &message))
Serial.printf("Error, Status Code: %d, Error Code: %d, Reason: %s\n", smtp.statusCode(), smtp.errorCode(), smtp.errorReason().c_str());
}
// callback function to get the Email sending status
void smtpCallback(SMTP_Status status) {
// print the current status
Serial.println(status.info());
// print the sending result
if (status.success()) {
Serial.println("----------------");
Serial.printf("Email sent success: %d\n", status.completedCount());
Serial.printf("Email sent failed: %d\n", status.failedCount());
Serial.println("----------------\n");
for (size_t i = 0; i < smtp.sendingResult.size(); i++) {
// get the result item
SMTP_Result result = smtp.sendingResult.getItem(i);
Serial.printf("Message No: %d\n", i + 1);
Serial.printf("Status: %s\n", result.completed ? "success" : "failed");
Serial.printf("Date/Time: %s\n", MailClient.Time.getDateTimeString(result.timestamp, "%B %d, %Y %H:%M:%S").c_str());
Serial.printf("Recipient: %s\n", result.recipients.c_str());
Serial.printf("Subject: %s\n", result.subject.c_str());
}
Serial.println("----------------\n");
// free the memory
smtp.sendingResult.clear();
}
}
Snelle Stappen
- Als dit de eerste keer is dat u met ESP32 werkt, bekijk dan hoe u de omgeving instelt voor ESP32 in Arduino IDE.
- Installeer de deursensor op uw deur
- Verbind het ESP32 board met de deursensor
- Sluit het ESP32 board aan op uw PC via een micro USB-kabel
- Open Arduino IDE op uw PC
- Selecteer het juiste ESP32 board (bijv. ESP32 Dev Module) en de juiste COM-poort
- Open de Library Manager door te klikken op het Library Manager icoon in de linker navigatiebalk van Arduino IDE
- Zoek op ESP Mail Client en selecteer de ESP Mail Client gemaakt door Mobizt
- Klik op de Install knop om de ESP Mail Client bibliotheek te installeren
- Kopieer de bovenstaande code en open deze in Arduino IDE
- Pas de WiFi-informatie (SSID en wachtwoord) in de code aan naar uw eigen gegevens door de twee constanten WIFI_SSID en WIFI_PASSWORD te wijzigen
- Pas het e-mailadres en wachtwoord van de afzender in de code aan naar uw eigen gegevens door de twee constanten SENDER_EMAIL en SENDER_PASSWORD te wijzigen
- Pas het e-mailadres van de ontvanger in de code aan naar uw eigen gegevens door de constante RECIPIENT_EMAIL te wijzigen. Het ontvangersadres kan hetzelfde zijn als het afzenderadres
※ Notiz:
- Het e-mailadres van de afzender MOET Gmail zijn
- Het wachtwoord van de afzender is het app-wachtwoord dat u in een eerdere stap hebt ontvangen
- Het e-mailadres van de ontvanger kan elk type e-mail zijn
- Klik op de Upload knop in Arduino IDE om de code naar de ESP32 te uploaden
- Open de Seriële Monitor
- Open de deur
- Bekijk het resultaat in de Seriële Monitor
COM6
The door is opened
#### Email sent successfully
> C: Email sent successfully
----------------
Message sent success: 1
Message sent failed: 0
----------------
Message No: 1
Status: success
Date/Time: May 27, 2024 04:42:50
Recipient: xxxxxx@gmail.com
Subject: Email Notification from ESP32
----------------
Autoscroll
Clear output
9600 baud
Newline

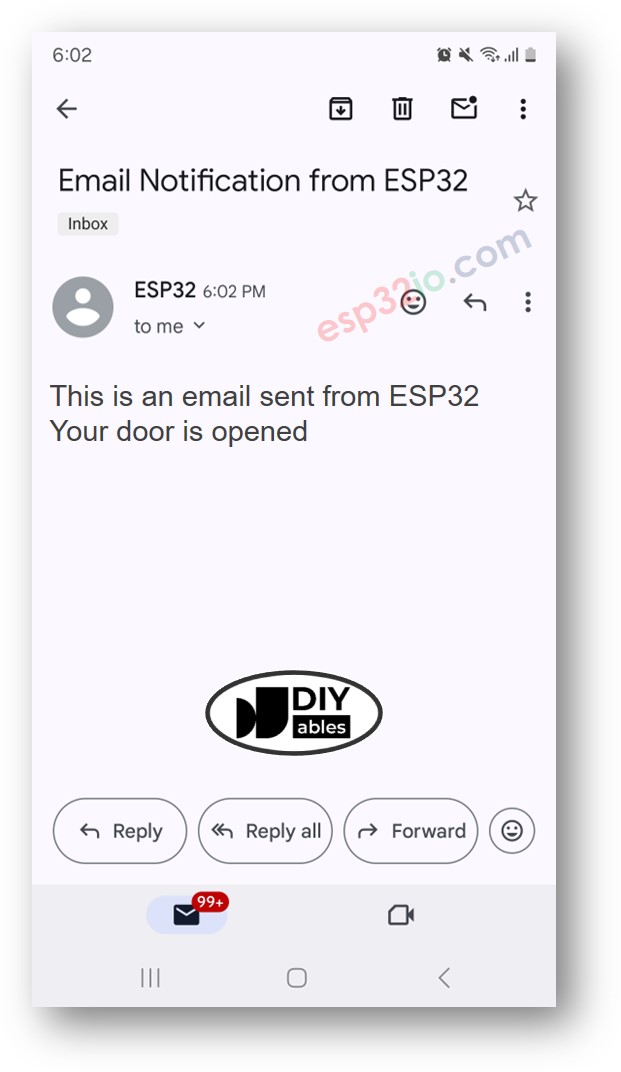

- Controleer uw e-mailbox van de ontvanger. U ontvangt een e-mail zoals hieronder:
