ESP32 - Knop - Relais

Deze tutorial leert u hoe u met een ESP32 een LED aanstuurt op basis van de druktoestand van een knop. In detail:

Als een knop wordt ingedrukt, activeert de ESP32 het relais
Als een knop NIET wordt ingedrukt, deactiveert de ESP32 het relais

We hebben ook een andere tutorial: ESP32 - Button Toggles Relay, waarbij het relais schakelt tussen AAN en UIT wanneer de knop wordt ingedrukt.

U kunt deze tutorial uitbreiden om met een knop een LED-strip, sirene, lamp of motor aan te sturen door deze aan te sluiten op het relais.

Hardware Benodigd

1	×	ESP32 ESP-WROOM-32 Ontwikkelingsmodule
1	×	USB-kabel Type-C
1	×	Breadboard-knop met knopkap (Breadboard-mount Button with Cap)
1	×	Breadboard-knop set (Breadboard-mount Button Kit)
1	×	Paneelknop (Panel-mount Push Button)
1	×	Drukknopmodule
1	×	Relais (Relay)
1	×	Breadboard (experimenteerprint)
1	×	Jumperdraden (Jumper Wires)
1	×	(Optioneel) Solenoïde slot (Solenoid Lock)
1	×	(Optioneel) 12V adapter (Power Adapter)
1	×	(Optioneel) DC-stekker (DC Power Jack)
1	×	(Aanbevolen) Schroefklem Uitbreidingsboard voor ESP32
1	×	(Aanbevolen) Breakout Expansion Board for ESP32
1	×	(Aanbevolen) Stromsplitter voor ESP32

Of u kunt de volgende kits kopen:

1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over Relais en Knop

We hebben aparte tutorials over relais en knoppen. Elke tutorial bevat gedetailleerde informatie en stapsgewijze instructies over hardware pinout, werking, bedrading naar ESP32 en ESP32 code. Lees meer over deze onderwerpen via de volgende links:

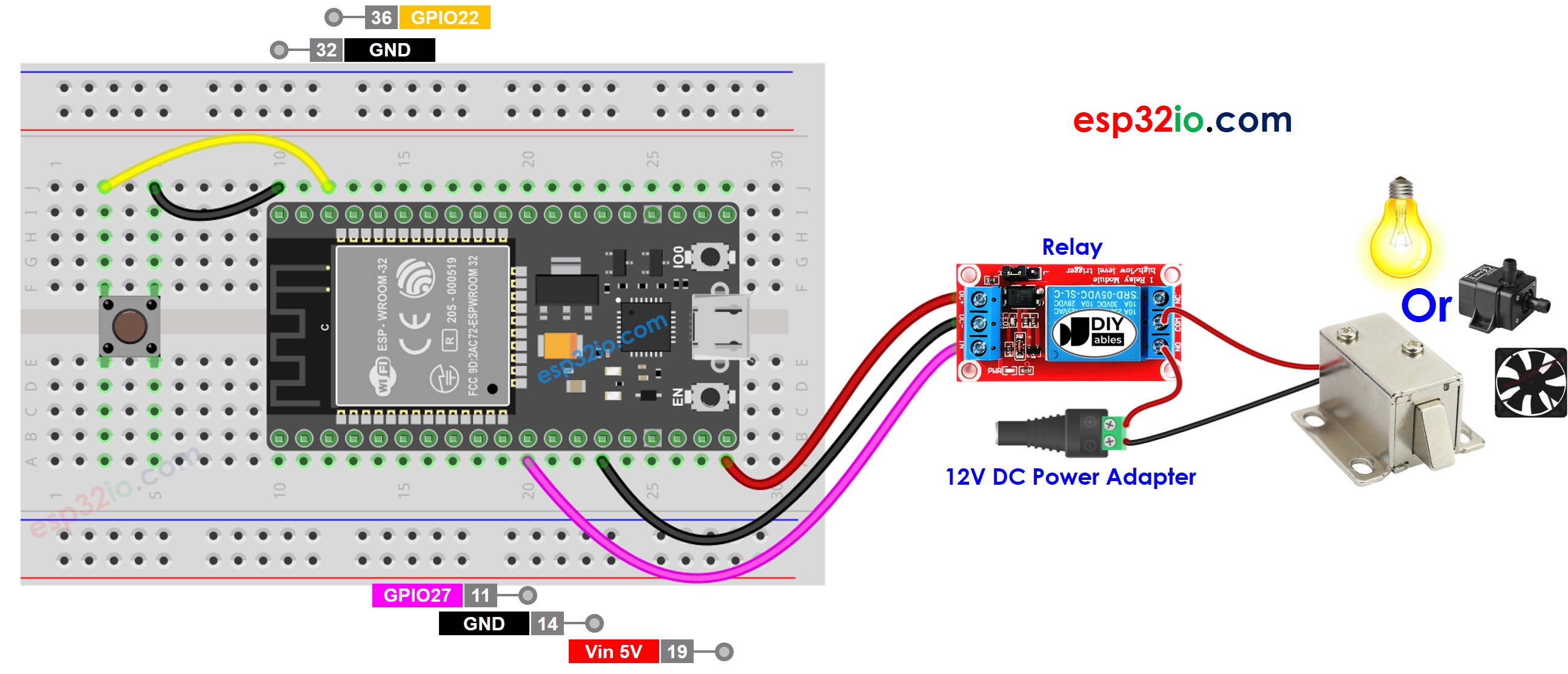

Bedradingsschema tussen ESP32, Relais en Knop

This image is created using Fritzing. Click to enlarge image

ESP32 Code

/* * Deze ESP32 code is ontwikkeld door newbiely.nl * Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/esp32/esp32-button-relay */ #define BUTTON_PIN 22 // ESP32 pin GPIO22 connected to button's pin #define RELAY_PIN 27 // ESP32 pin GPIO27 connected to relay's pin void setup() { Serial.begin(9600); // initialize serial pinMode(BUTTON_PIN, INPUT_PULLUP); // set ESP32 pin to input pull-up mode pinMode(RELAY_PIN, OUTPUT); // set ESP32 pin to output mode } void loop() { int buttonState = digitalRead(BUTTON_PIN); // read new state if (buttonState == LOW) { Serial.println("The button is being pressed"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (buttonState == HIGH) { Serial.println("The button is unpressed"); digitalWrite(RELAY_PIN, LOW); // turn off } }

Snelle Stappen

Als u voor het eerst een ESP32 gebruikt, bekijk dan hoe u de omgeving instelt voor ESP32 in Arduino IDE.
Maak de bedrading zoals in de bovenstaande afbeelding.
Verbind het ESP32 board met uw computer via een micro USB-kabel.
Open Arduino IDE op uw computer.
Selecteer het juiste ESP32 board (bijv. ESP32 Dev Module) en de juiste COM-poort.
Kopieer de bovenstaande code en plak deze in de Arduino IDE.
Compileer en upload de code naar het ESP32 board door op de Upload knop in de Arduino IDE te klikken.

Druk de knop in en houd deze enkele seconden ingedrukt.
Observeer de verandering in de status van het relais.

Regel-voor-regel Code Uitleg

De bovenstaande ESP32 code bevat regel-voor-regel uitleg. Lees de commentaarregels in de code nauwkeurig door!

Video Tutorial

We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.
