ESP32 - Serial Plotter

Deze tutorial legt uit hoe u de Serial Plotter gebruikt in de Arduino IDE met de ESP32.

Hardware Vereist

1	×	ESP32 ESP-WROOM-32 Ontwikkelingsmodule
1	×	(Alternatief) ESP32 Uno-form board
1	×	(Alternatief) ESP32 S3 Uno-form board
1	×	USB-kabel Type-C
1	×	(optioneel) DC Power Jack
1	×	Breadboard (experimenteerprint)
1	×	Jumper Wires (verbindingsdraden)
1	×	(Aanbevolen) Schroefklem Uitbreidingsboard voor ESP32
1	×	(Aanbevolen) Breakout Expansion Board for ESP32
1	×	(Aanbevolen) Stromsplitter voor ESP32

Of u kunt de volgende kits kopen:

1	×	DIYables ESP32 Starterskit (ESP32 inbegrepen)
1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over Serial Plotter

De Serial Plotter is een hulpmiddel in de Arduino IDE die data van de ESP32 via Serial kan ontvangen en deze data in een grafiek kan weergeven. De Serial Plotter kan meerdere sensorgegevens tegelijk op hetzelfde scherm plotten.

Om data van de ESP32 te ontvangen, is een micro USB-kabel tussen de ESP32 en de PC nodig.

De Serial Plotter bestaat uit twee componenten:

een selectievak: gebruikt om de seriële baudrate te kiezen
een grafiek: een scherm waar de visuele data wordt weergegeven

X-as: toont de tijd. Er zijn 500 punten. De tijd tussen ieder punt is de tijd tussen twee opeenvolgende Serial.println() functie-aanroepen.
Y-as: toont de datawaarden ontvangen van de ESP32. De Y-as schaalt automatisch mee wanneer de waarde van de data stijgt of daalt.

Hoe de Serial Plotter te openen

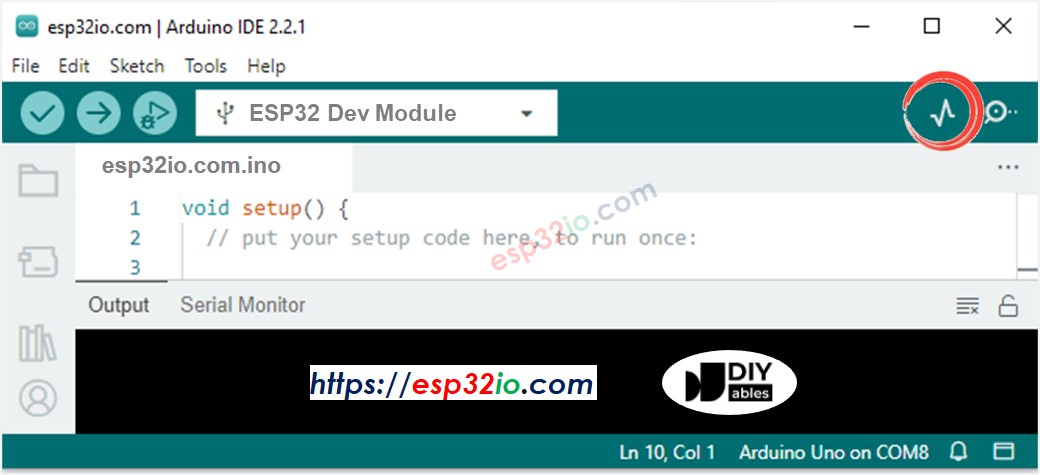

In de Arduino IDE klikt u op Serial Plotter, zoals hieronder te zien is:

Hoe een enkele lijn in de grafiek te plotten

Om één lijn in de grafiek te plotten, hoeft u alleen data te versturen die wordt afgesloten met het teken “\r\n”. Dit kan bijvoorbeeld met de functie Serial.println().

Serial.println(variable);

※ Notiz:

Serial.println() voegt automatisch de karakters “\r\n” toe aan de data.

Voorbeeldcode

De onderstaande ESP32 voorbeeldcode leest een analoge ingang en verzendt deze naar de Serial Plotter

Snel aan de slag

Als u voor het eerst met ESP32 werkt, bekijk dan hoe u de omgeving instelt voor ESP32 op Arduino IDE.
Kopieer bovenstaande code en plak deze in Arduino IDE.
Compileer en upload de code naar uw ESP32 bord door te klikken op de Upload knop in Arduino IDE.
Open de Serial Plotter
Selecteer baudrate 9600

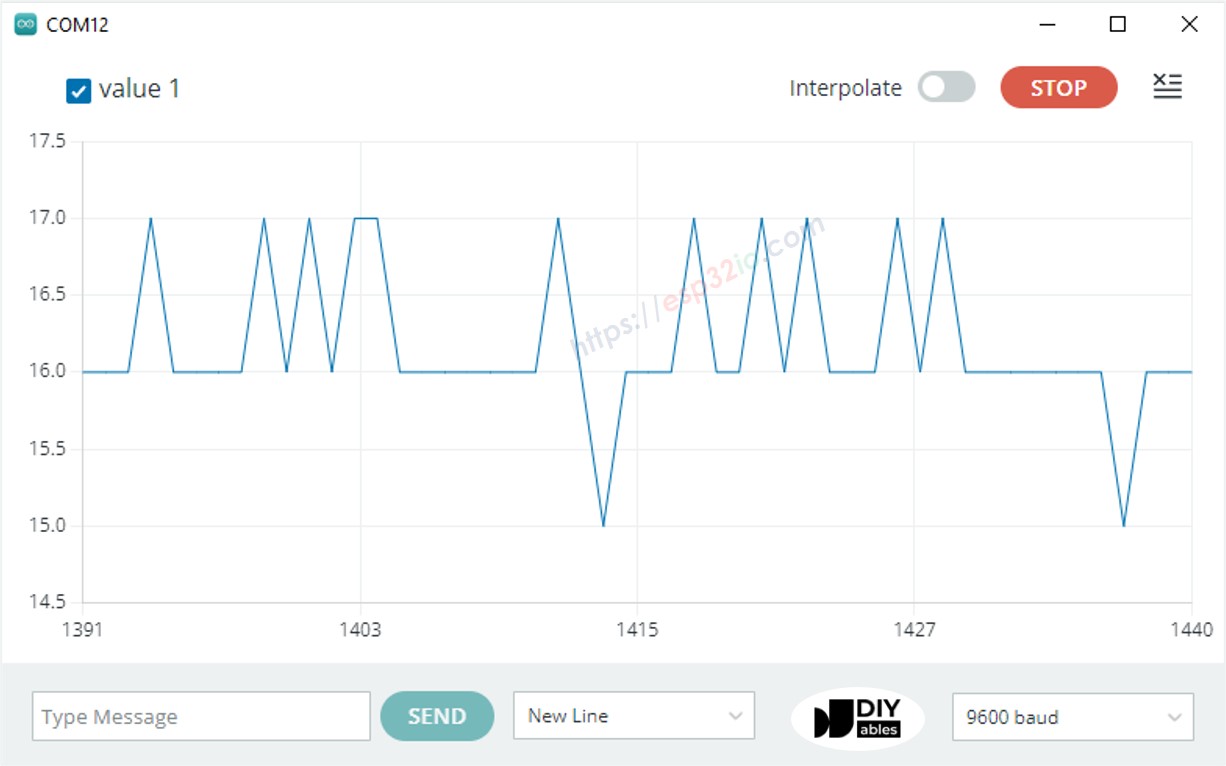

Bekijk de grafiek in de Serial Plotter

Hoe meerdere lijnen in de grafiek te plotten

Om meerdere variabelen te plotten, moet u de variabelen van elkaar scheiden met het teken “\t” (tab) of een spatie " ". De laatste waarde MOET worden afgesloten met de karakters “\r\n”.

In detail:

De eerste variabele

Serial.print(variable_first);

De middelste variabelen

Serial.print("\t"); // of Serial.print(" ") Serial.print(variable_nth);

De laatste variabele

Serial.print("\t"); // of Serial.print(" ") Serial.println(variable_last);

Voorbeeldcode

De onderstaande ESP32 voorbeeldcode leest waarden van 4 analoge ingangen en verzendt deze naar de Serial Plotter

/* * Deze ESP32 code is ontwikkeld door newbiely.nl * Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/esp32/esp32-serial-plotter */ void setup() { Serial.begin(9600); } void loop() { int variable_1 = analogRead(A0); int variable_2 = analogRead(A1); int variable_3 = analogRead(A2); int variable_4 = analogRead(A3); Serial.print(variable_1); Serial.print(" "); // tussen de waarden wordt een tab '\t' of spatie ' ' geprint Serial.print(variable_2); Serial.print(" "); // tussen de waarden wordt een tab '\t' of spatie ' ' geprint Serial.print(variable_3); Serial.print(" "); // tussen de waarden wordt een tab '\t' of spatie ' ' geprint Serial.println(variable_4); // de laatste waarde wordt afgesloten met carriage return en newline delay(100); }

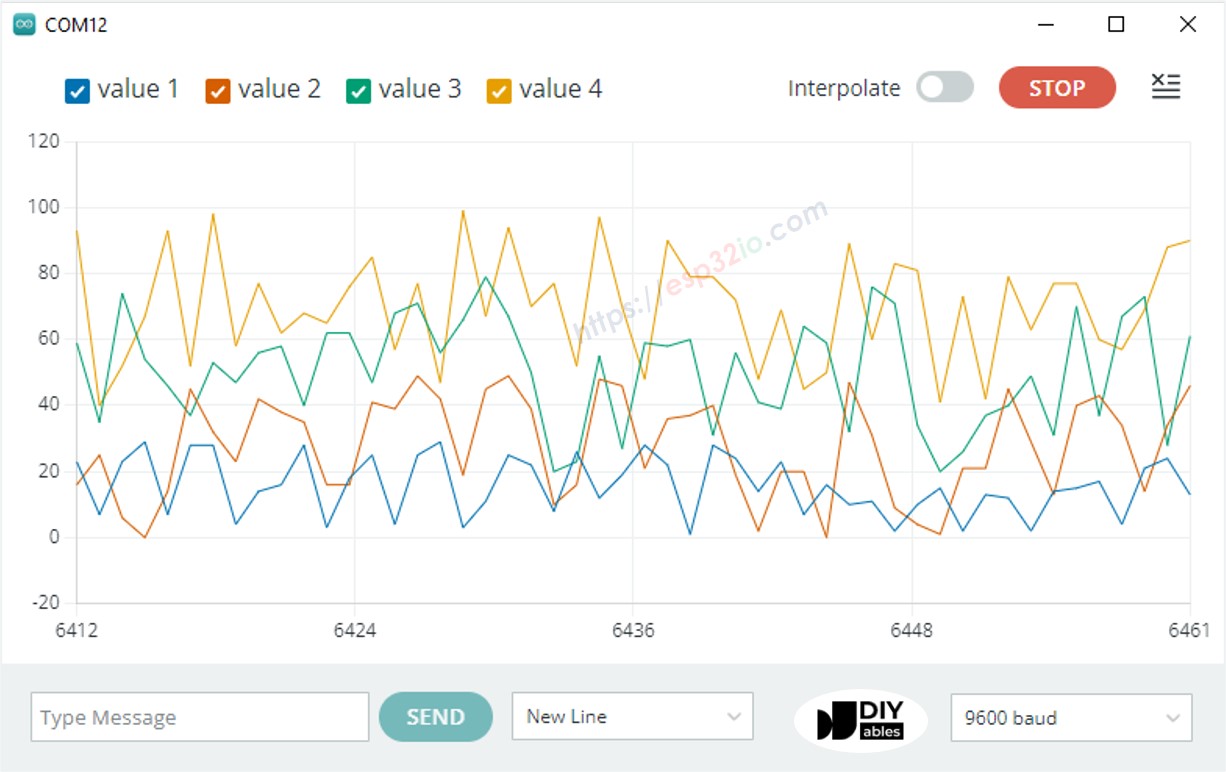

Het resultaat in de Serial Monitor:

Voorbeeld van 3 sinusgolven

De onderstaande ESP32 voorbeeldcode print drie sinusgolf-waarden naar de Serial Plotter

/* * Deze ESP32 code is ontwikkeld door newbiely.nl * Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/esp32/esp32-serial-plotter */ void setup() { Serial.begin(9600); } void loop() { for (int i = 0; i < 360; i += 5) { float sine_1 = 1 * sin(i * M_PI / 180); float sine_2 = 2 * sin((i + 90) * M_PI / 180); float sine_3 = 5 * sin((i + 180) * M_PI / 180); Serial.print(sine_1); Serial.print("\t"); // tussen de waarden wordt een tab '\t' of spatie ' ' geprint Serial.print(sine_2); Serial.print("\t"); // tussen de waarden wordt een tab '\t' of spatie ' ' geprint Serial.println(sine_3); // de laatste waarde wordt afgesloten met carriage return en newline delay(100); } }

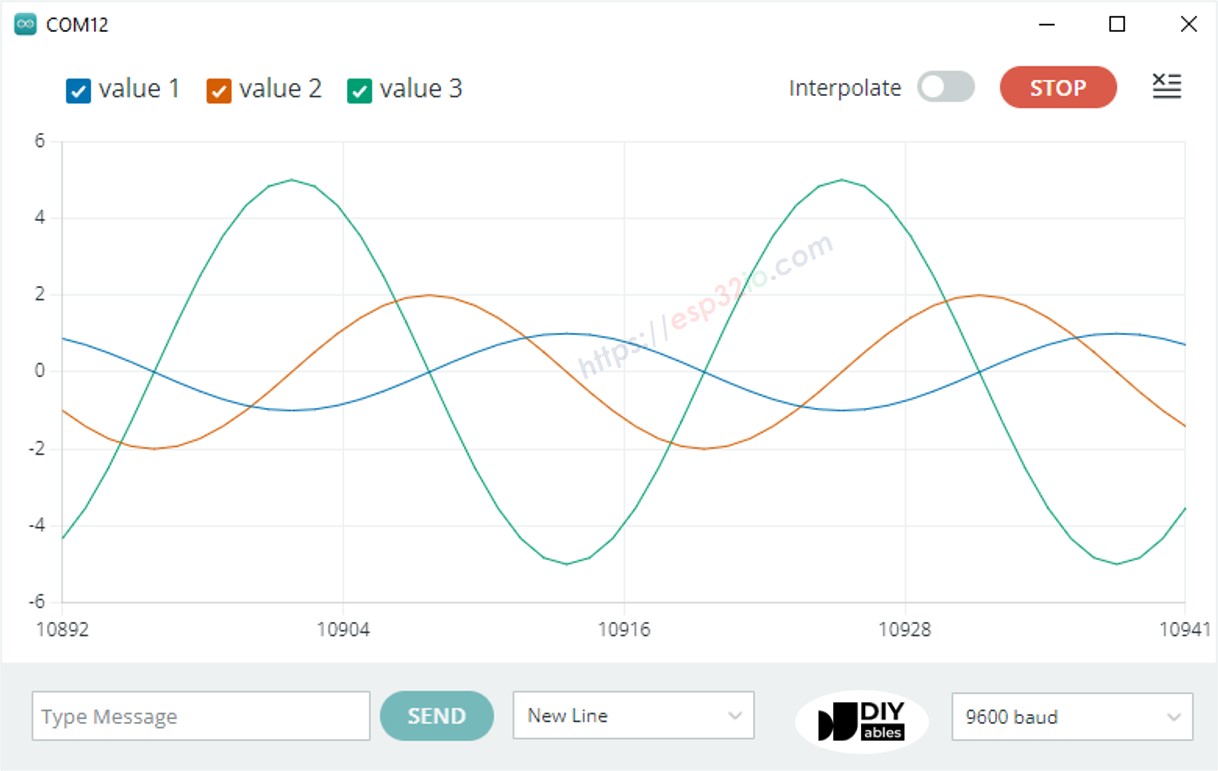

Het resultaat op de Serial Plotter:

Wilt u deze plotter op het web gebruiken? Bekijk dan ESP32 - Web Plotter
