ESP32 - Bestuurt Auto via Web
Deze handleiding laat zien hoe u met de ESP32 draadloos een robotauto bestuurt vanuit een webbrowser op uw smartphone of pc via WiFi. De bediening gebeurt via een grafische web interface met behulp van WebSocket, wat zorgt voor een vloeiende en dynamische besturing van de auto.
Hardware Benodigdheden
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over 2WD RC Auto en WebSocket
Waarom kiezen we voor WebSocket? Hier is het verhaal:
- Zonder WebSocket zou het veranderen van rijrichting elke keer de pagina moeten herladen. Niet ideaal!
- Met WebSocket maken we een speciale verbinding tussen de webpagina en de ESP32. Dit maakt het mogelijk om commando’s op de achtergrond naar de ESP32 te sturen zonder dat de pagina hoeft te herladen. Het resultaat? De robotauto bestuurt soepel en in realtime. Heel gaaf, toch?
Kortom, de WebSocket verbinding maakt vloeiende, realtime besturing van de robot mogelijk.
We hebben specifieke tutorials over de 2WD RC Auto en WebSocket. Elke tutorial bevat gedetailleerde informatie en stapsgewijze instructies over hardware pinout, werkingsprincipe, wiring naar ESP32, ESP32 code… Lees er meer over via de volgende links:
- ESP32 - 2WD RC Auto tutorial
- ESP32 - WebSocket tutorial
Hoe Het Werkt
De ESP32 code creëert zowel een webserver als een WebSocket Server. Zo werkt het:
- Wanneer u het IP-adres van de ESP32 invoert in een webbrowser, vraagt deze de webpagina (gebruikersinterface) op bij de ESP32.
- De webserver van de ESP32 reageert door de inhoud van de webpagina te verzenden (HTML, CSS, JavaScript).
- Uw webbrowser toont vervolgens de webpagina.
- De JavaScript code in de pagina maakt een WebSocket verbinding met de WebSocket server op de ESP32.
- Zodra deze WebSocket verbinding is gelegd, zal de JavaScript code bij het indrukken of loslaten van buttons op de webpagina stilletjes commando’s versturen naar de ESP32 via deze WebSocket verbinding op de achtergrond.
- De WebSocket server op de ESP32 ontvangt de commando’s en bestuurt vervolgens de robotauto overeenkomstig.
De onderstaande tabel toont de lijst met commando’s die de webpagina naar de ESP32 stuurt op basis van de acties van de gebruiker:
| Gebruikersactie | Knop | Commando | Auto Actie |
|---|---|---|---|
| INSDRUKKEN | UP | 1 | VOORUIT RIJDEN |
| INSDRUKKEN | DOWN | 2 | ACHTERUIT RIJDEN |
| INSDRUKKEN | LEFT | 4 | LINKS DRAAIEN |
| INSDRUKKEN | RIGHT | 8 | RECHTS DRAAIEN |
| INSDRUKKEN | STOP | 0 | STOPPEN |
| LOSLATEN | UP | 0 | STOPPEN |
| LOSLATEN | DOWN | 0 | STOPPEN |
| LOSLATEN | LEFT | 0 | STOPPEN |
| LOSLATEN | RIGHT | 0 | STOPPEN |
| LOSLATEN | STOP | 0 | STOPPEN |
Bedradingsschema tussen 2WD RC Auto en ESP32

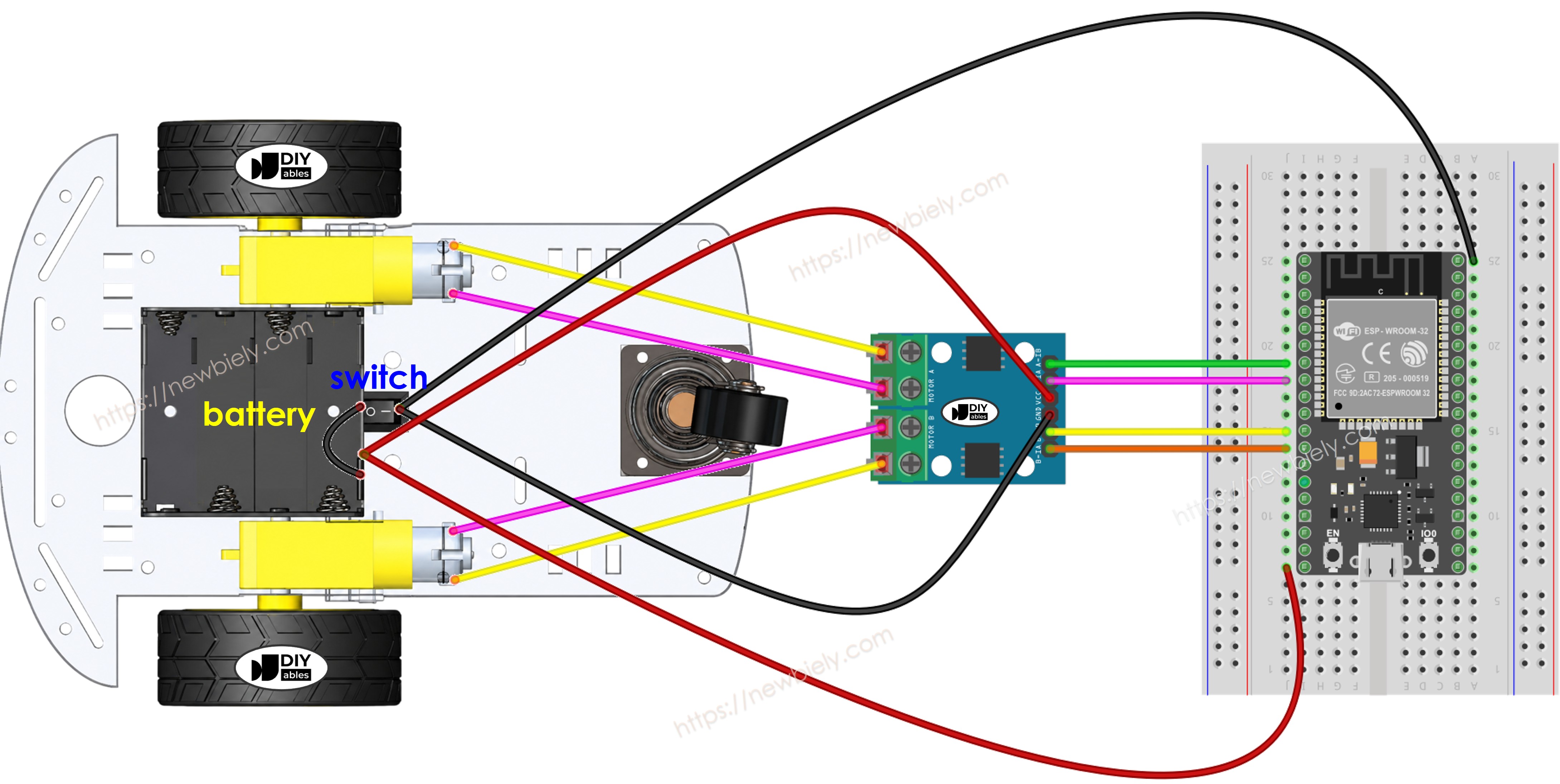

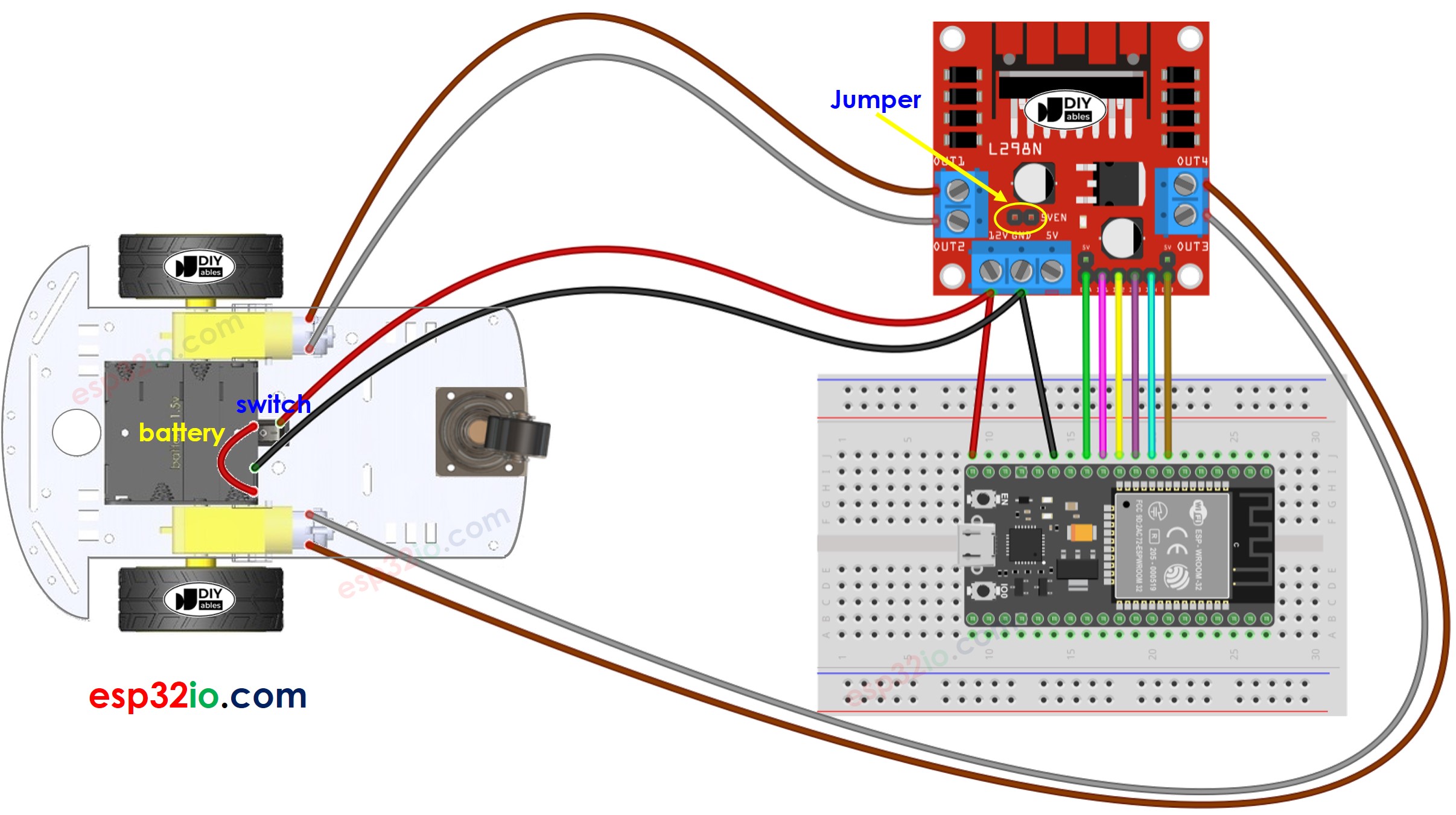

Het onderstaande schema laat zien hoe u de ESP32, de L9110S motor driver en de twee DC-motoren verbindt, waarbij een breadboard wordt gebruikt om de gemeenschappelijke voedings- en aardingslijnen te delen:
Deze afbeelding is gemaakt met Fritzing. Klik om de afbeelding te vergroten.
Als u niet weet hoe u ESP32 en andere componenten van stroom moet voorzien, vindt u instructies in de volgende tutorial: Hoe ESP32 van stroom te voorzien.

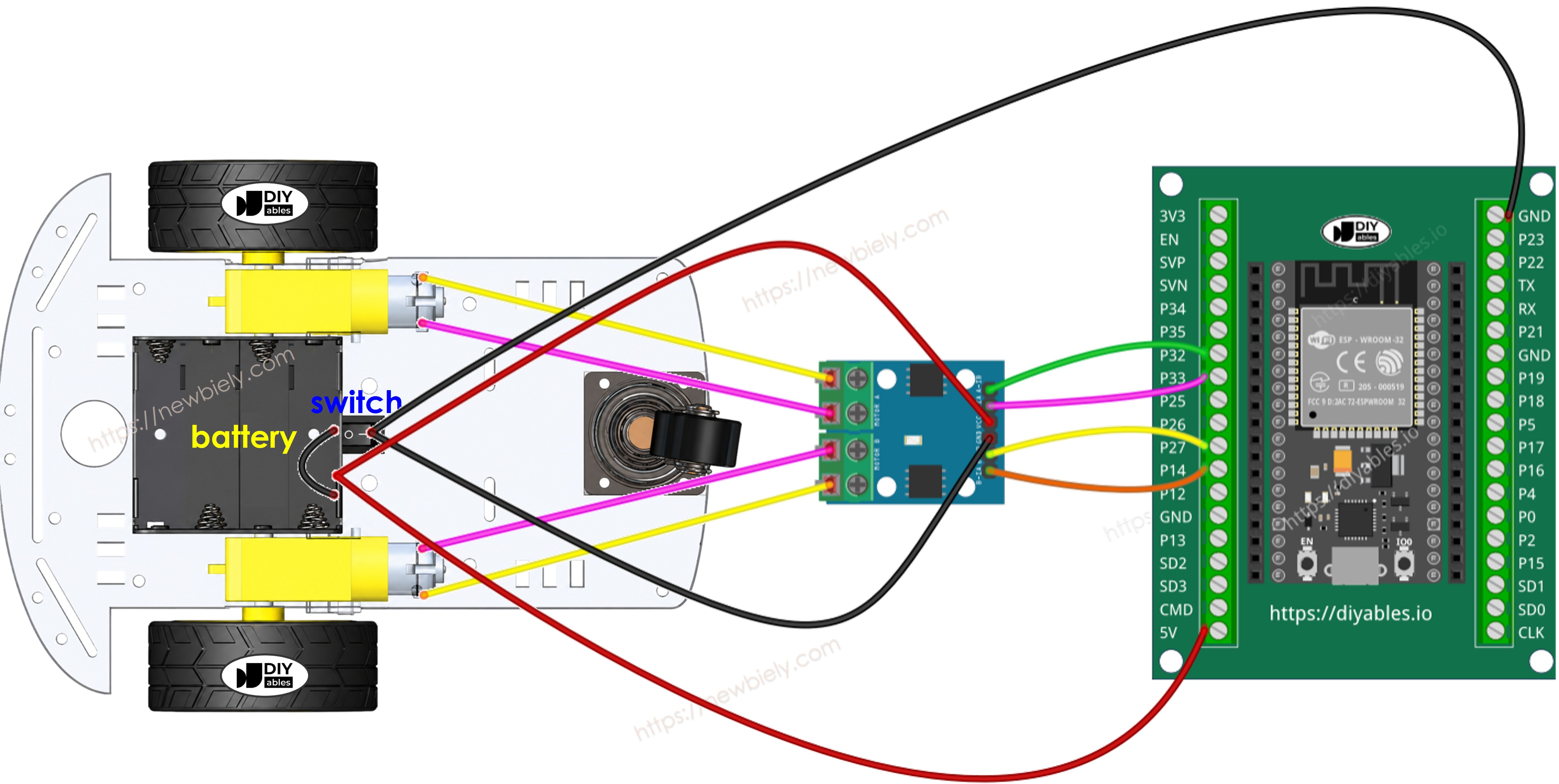

Opmerking: Het bovenstaande schema toont de juiste bedrading. In de praktijk is het niet eenvoudig om meerdere draden (zoals de gedeelde VCC- en GND-lijnen) in hetzelfde pinheader-gaatje van de ESP32 te steken. Een handige oplossing is het gebruik van een schroefklemmen breakout-board voor ESP32 — meerdere draden kunnen in dezelfde schroefklem worden vastgezet, of één draad in de schroefklem en een andere in de aangrenzende headerpin.
Deze afbeelding is gemaakt met Fritzing. Klik om de afbeelding te vergroten.
De L9110S module (die dient als motor driver) voedt de motoren rechtstreeks via de VCC- en GND-pinnen en heeft geen ingebouwde 5V-regelaar. Hierdoor kunt u alles met slechts één stroombron voeden – vier 1.5V batterijen (totaal 6V). Zo werkt het:
- Verbind de 6V-batterij met de VCC- en GND-pinnen van de L9110S module om de motoren te voeden.
- Verbind dezelfde 6V-batterij met de Vin- en GND-pinnen van de ESP32 om het ESP32-board te voeden.
- Zorg ervoor dat de L9110S module en de ESP32 een gemeenschappelijke GND delen.
In tegenstelling tot de L298N heeft de L9110S geen ENA/ENB enable-jumpers en geen 12V-schroefaansluiting, waardoor de bedrading eenvoudiger is.
Omdat de 2WD RC auto een aan/uit-schakelaar heeft, kunt u optioneel de batterij via deze schakelaar aansluiten om de voeding van de auto in- of uit te schakelen. Wilt u het simpel houden, dan kunt u de schakelaar negeren.
ESP32 Code
De inhoud van de webpagina (HTML, CSS, JavaScript) is apart opgeslagen in een index.h bestand. U gebruikt dus twee codebestanden in Arduino IDE:
- Een .ino bestand met de ESP32 code, die een webserver en een WebSocket Server creëert en de auto bestuurt
- Een .h bestand dat de inhoud van de webpagina bevat
Snelle Stappen
- Als u ESP32 voor het eerst gebruikt, bekijk dan hoe de omgeving te configureren voor ESP32 in Arduino IDE.
- Maak de bedrading volgens bovenstaande afbeelding.
- Verbind het ESP32 bord met uw pc via een micro USB kabel.
- Open Arduino IDE op uw pc.
- Selecteer het juiste ESP32 bord (bijv. ESP32 Dev Module) en de juiste COM-poort.
- Open de Library Manager door te klikken op het Library Manager icoon in de linker zijbalk van Arduino IDE.
- Zoek op “DIYables ESP32 WebServer” en vind de Web Server library gemaakt door DIYables.
- Klik op de knop Installeren om de Web Server library te installeren.
- Maak in Arduino IDE een nieuw sketch en geef het een naam, bijvoorbeeld newbiely.com.ino
- Kopieer onderstaande code en open deze in Arduino IDE
/*
* Deze ESP32 code is ontwikkeld door newbiely.nl
* Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/esp32/esp32-controls-car-via-web
*/
#include <DIYables_ESP32_WebServer.h>
#include "index.h"
#define CMD_STOP 0
#define CMD_FORWARD 1
#define CMD_BACKWARD 2
#define CMD_LEFT 4
#define CMD_RIGHT 8
#define MOTOR_A_IA_PIN 14 // The ESP32 pin GPIO14 connected to the A-IA pin of the L9110S (Motor A)
#define MOTOR_A_IB_PIN 27 // The ESP32 pin GPIO27 connected to the A-IB pin of the L9110S (Motor A)
#define MOTOR_B_IA_PIN 33 // The ESP32 pin GPIO33 connected to the B-IA pin of the L9110S (Motor B)
#define MOTOR_B_IB_PIN 32 // The ESP32 pin GPIO32 connected to the B-IB pin of the L9110S (Motor B)
// WiFi credentials
const char WIFI_SSID[] = "YOUR_WIFI_SSID";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
// Create web server instance
DIYables_ESP32_WebServer server;
DIYables_ESP32_WebSocket* webSocket;
// Web Page handlers
void handleHome(WiFiClient& client, const String& method, const String& request, const QueryParams& params, const String& jsonData) {
server.sendResponse(client, HTML_CONTENT); // HTML_CONTENT is from index.h
}
// WebSocket event handlers
void onWebSocketOpen(net::WebSocket& ws) {
Serial.println("New WebSocket connection");
// Send welcome message
const char welcome[] = "Connected to ESP32 WebSocket Server!";
}
void onWebSocketMessage(net::WebSocket& ws, const net::WebSocket::DataType dataType, const char* message, uint16_t length) {
String angle = String(message);
int command = angle.toInt();
Serial.print("command: ");
Serial.println(command);
switch (command) {
case CMD_STOP:
Serial.println("Stop");
CAR_stop();
break;
case CMD_FORWARD:
Serial.println("Move Forward");
CAR_moveForward();
break;
case CMD_BACKWARD:
Serial.println("Move Backward");
CAR_moveBackward();
break;
case CMD_LEFT:
Serial.println("Turn Left");
CAR_turnLeft();
break;
case CMD_RIGHT:
Serial.println("Turn Right");
CAR_turnRight();
break;
default:
Serial.println("Unknown command");
}
}
void onWebSocketClose(net::WebSocket& ws, const net::WebSocket::CloseCode code, const char* reason, uint16_t length) {
Serial.println("WebSocket client disconnected");
}
void setup() {
Serial.begin(9600);
delay(1000);
pinMode(MOTOR_A_IA_PIN, OUTPUT);
pinMode(MOTOR_A_IB_PIN, OUTPUT);
pinMode(MOTOR_B_IA_PIN, OUTPUT);
pinMode(MOTOR_B_IB_PIN, OUTPUT);
Serial.println("ESP32 Web Server and WebSocket Server");
// Configure web server routes
server.addRoute("/", handleHome);
// Start web server with WiFi connection
server.begin(WIFI_SSID, WIFI_PASSWORD);
// Enable WebSocket functionality
webSocket = server.enableWebSocket(81);
if (webSocket != nullptr) {
// Set up WebSocket event handlers
webSocket->onOpen(onWebSocketOpen);
webSocket->onMessage(onWebSocketMessage);
webSocket->onClose(onWebSocketClose);
} else {
Serial.println("Failed to start WebSocket server");
}
}
void loop() {
// Then handle HTTP requests
server.handleClient();
// Handle WebSocket
server.handleWebSocket();
}
void CAR_moveForward() {
digitalWrite(MOTOR_A_IA_PIN, HIGH);
digitalWrite(MOTOR_A_IB_PIN, LOW);
digitalWrite(MOTOR_B_IA_PIN, HIGH);
digitalWrite(MOTOR_B_IB_PIN, LOW);
}
void CAR_moveBackward() {
digitalWrite(MOTOR_A_IA_PIN, LOW);
digitalWrite(MOTOR_A_IB_PIN, HIGH);
digitalWrite(MOTOR_B_IA_PIN, LOW);
digitalWrite(MOTOR_B_IB_PIN, HIGH);
}
void CAR_turnLeft() {
digitalWrite(MOTOR_A_IA_PIN, HIGH);
digitalWrite(MOTOR_A_IB_PIN, LOW);
digitalWrite(MOTOR_B_IA_PIN, LOW);
digitalWrite(MOTOR_B_IB_PIN, LOW);
}
void CAR_turnRight() {
digitalWrite(MOTOR_A_IA_PIN, LOW);
digitalWrite(MOTOR_A_IB_PIN, LOW);
digitalWrite(MOTOR_B_IA_PIN, HIGH);
digitalWrite(MOTOR_B_IB_PIN, LOW);
}
void CAR_stop() {
digitalWrite(MOTOR_A_IA_PIN, LOW);
digitalWrite(MOTOR_A_IB_PIN, LOW);
digitalWrite(MOTOR_B_IA_PIN, LOW);
digitalWrite(MOTOR_B_IB_PIN, LOW);
}
- Pas de WiFi gegevens (SSID en wachtwoord) in de code aan naar uw eigen netwerkgegevens.
- Maak het index.h bestand aan in Arduino IDE door:
- Ofwel te klikken op de knop net onder het serial monitor icoon en kies New Tab, of gebruik de toetsen Ctrl+Shift+N.
- Geef het bestand de naam index.h en klik op OK
- Kopieer onderstaande code en plak deze in index.h.
- Nu heeft u de code in twee bestanden: newbiely.com.ino en index.h.
- Klik op de knop Upload in Arduino IDE om de code naar de ESP32 te uploaden.
- Open de Serial Monitor.
- Bekijk het resultaat in de Serial Monitor.
- Noteer het IP-adres dat wordt weergegeven en voer dit adres in de adresbalk van een webbrowser op uw smartphone of pc in.

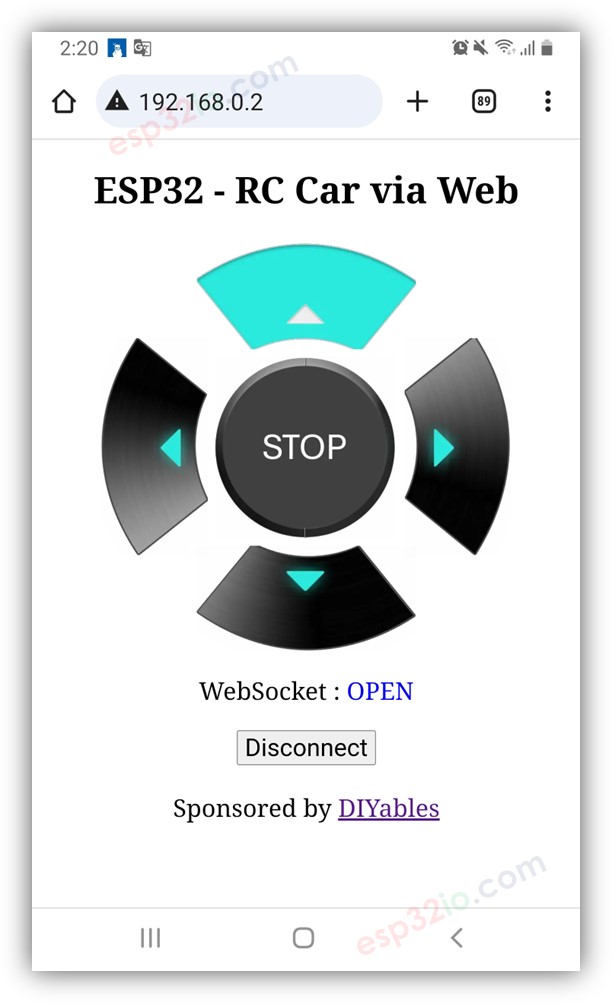

- U ziet dan de volgende webpagina:
- De JavaScript code van de webpagina maakt automatisch de WebSocket-verbinding met de ESP32.
- Nu kunt u via de webinterface de auto vooruit/achteruit laten rijden, en links/rechts laten draaien.
- Als u de HTML-inhoud in het index.h bestand wijzigt en het newbiely.com.ino bestand ongemoeid laat, zal Arduino IDE bij compileren en uploaden de HTML-inhoud niet bijwerken.
- Om Arduino IDE in dit geval de HTML-inhoud te laten updaten, maak dan een kleine wijziging in het newbiely.com.ino bestand (bijvoorbeeld een lege regel toevoegen, een commentaar toevoegen...).
/*
* Deze ESP32 code is ontwikkeld door newbiely.nl
* Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/esp32/esp32-controls-car-via-web
*/
const char *HTML_CONTENT = R"=====(
<!DOCTYPE html>
<html>
<head>
<title>ESP32 Control Car via Web</title>
<meta name="viewport" content="width=device-width, initial-scale=0.7, maximum-scale=1, user-scalable=no">
<style type="text/css">
body { text-align: center; font-size: 24px;}
button { text-align: center; font-size: 24px;}
#container {
margin-right: auto;
margin-left: auto;
width: 400px;
height: 400px;
position: relative;
margin-bottom: 10px;
}
div[class^='button'] { position: absolute; }
.button_up, .button_down { width:214px; height:104px;}
.button_left, .button_right { width:104px; height:214px;}
.button_stop { width:178px; height:178px;}
.button_up {
background: url('https://esp32io.com/images/tutorial/up_inactive.png') no-repeat;
background-size: contain;
left: 200px;
top: 0px;
transform: translateX(-50%);
}
.button_down {
background: url('https://esp32io.com/images/tutorial/down_inactive.png') no-repeat;
background-size: contain;
left:200px;
bottom: 0px;
transform: translateX(-50%);
}
.button_right {
background: url('https://esp32io.com/images/tutorial/right_inactive.png') no-repeat;
background-size: contain;
right: 0px;
top: 200px;
transform: translateY(-50%);
}
.button_left {
background: url('https://esp32io.com/images/tutorial/left_inactive.png') no-repeat;
background-size: contain;
left:0px;
top: 200px;
transform: translateY(-50%);
}
.button_stop {
background: url('https://esp32io.com/images/tutorial/stop_inactive.png') no-repeat;
background-size: contain;
left:200px;
top: 200px;
transform: translate(-50%, -50%);
}
</style>
<script>
var CMD_STOP = 0;
var CMD_FORWARD = 1;
var CMD_BACKWARD = 2;
var CMD_LEFT = 4;
var CMD_RIGHT = 8;
var img_name_lookup = {
[CMD_STOP]: "stop",
[CMD_FORWARD]: "up",
[CMD_BACKWARD]: "down",
[CMD_LEFT]: "left",
[CMD_RIGHT]: "right"
}
var ws = null;
function init()
{
var container = document.querySelector("#container");
container.addEventListener("touchstart", mouse_down);
container.addEventListener("touchend", mouse_up);
container.addEventListener("touchcancel", mouse_up);
container.addEventListener("mousedown", mouse_down);
container.addEventListener("mouseup", mouse_up);
container.addEventListener("mouseout", mouse_up);
}
function ws_onmessage(e_msg)
{
e_msg = e_msg || window.event; // MessageEvent
//alert("msg : " + e_msg.data);
}
function ws_onopen()
{
document.getElementById("ws_state").innerHTML = "OPEN";
document.getElementById("wc_conn").innerHTML = "Disconnect";
}
function ws_onclose()
{
document.getElementById("ws_state").innerHTML = "CLOSED";
document.getElementById("wc_conn").innerHTML = "Connect";
console.log("socket was closed");
ws.onopen = null;
ws.onclose = null;
ws.onmessage = null;
ws = null;
}
function wc_onclick()
{
if(ws == null)
{
ws = new WebSocket("ws://" + window.location.host + ":81");
document.getElementById("ws_state").innerHTML = "CONNECTING";
ws.onopen = ws_onopen;
ws.onclose = ws_onclose;
ws.onmessage = ws_onmessage;
}
else
ws.close();
}
function mouse_down(event)
{
if (event.target !== event.currentTarget)
{
var id = event.target.id;
send_command(id);
event.target.style.backgroundImage = "url('https://esp32io.com/images/tutorial/" + img_name_lookup[id] + "_active.png')";
}
event.stopPropagation();
event.preventDefault();
}
function mouse_up(event)
{
if (event.target !== event.currentTarget)
{
var id = event.target.id;
send_command(CMD_STOP);
event.target.style.backgroundImage = "url('https://esp32io.com/images/tutorial/" + img_name_lookup[id] + "_inactive.png')";
}
event.stopPropagation();
event.preventDefault();
}
function send_command(cmd)
{
if(ws != null)
if(ws.readyState == 1)
ws.send(cmd + "\r\n");
}
window.onload = init;
</script>
</head>
<body>
<h2>ESP32 - RC Car via Web</h2>
<div id="container">
<div id="0" class="button_stop"></div>
<div id="1" class="button_up"></div>
<div id="2" class="button_down"></div>
<div id="8" class="button_right"></div>
<div id="4" class="button_left"></div>
</div>
<p>
WebSocket : <span id="ws_state" style="color:blue">closed</span><br>
</p>
<button id="wc_conn" type="button" onclick="wc_onclick();">Connect</button>
<br>
<br>
<div class="sponsor">Sponsored by <a href="https://amazon.com/diyables">DIYables</a></div>
</body>
</html>
)=====";
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Connecting to WiFi...
Connected to WiFi
ESP32 Web Server's IP address IP address: 192.168.0.2
Om het geheugen van de ESP32 te sparen, zijn de afbeeldingen van de bedieningsknoppen NIET opgeslagen op de ESP32. In plaats daarvan worden ze van het internet geladen, dus uw telefoon of pc moet verbonden zijn met internet om deze afbeeldingen te kunnen laden voor de webbediening.
※ Notiz:
Regel-voor-Regel Code-uitleg
De bovenstaande ESP32 code bevat een regel-voor-regel uitleg in de comments. Lees de opmerkingen in de code goed door!
Gerelateerde Tutorials
📱 Aanbevolen apps
English for KidsSpelenderwijs Engels leren voor jonge kinderen.Ontdek het opGoogle PlayBeschikbaar in deApp Store
Bubble NoteZelfverwijderende notities – schrijf ze als berichten.Ontdek het opGoogle PlayBeschikbaar in deApp Store
Didn't BuyVersla impulsaankopen en bespaar meer.Ontdek het opGoogle PlayBeschikbaar in deApp Store
Knowledge PathOefentoetsen om alles te leren.Ontdek het opGoogle PlayBeschikbaar in deApp Store
