ESP32 - Ethernet
Deze tutorial leert u hoe u de W5500 Ethernet-module gebruikt om de ESP32 te verbinden met het internet of uw LAN-netwerk. We behandelen in detail:
- Hoe u de ESP32 aansluit op de W5500 Ethernet-module
- Hoe u de ESP32 programmeert om HTTP-verzoeken te maken via Ethernet
- Hoe u de ESP32 programmeert om een eenvoudige webserver te maken via Ethernet
Hardware benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

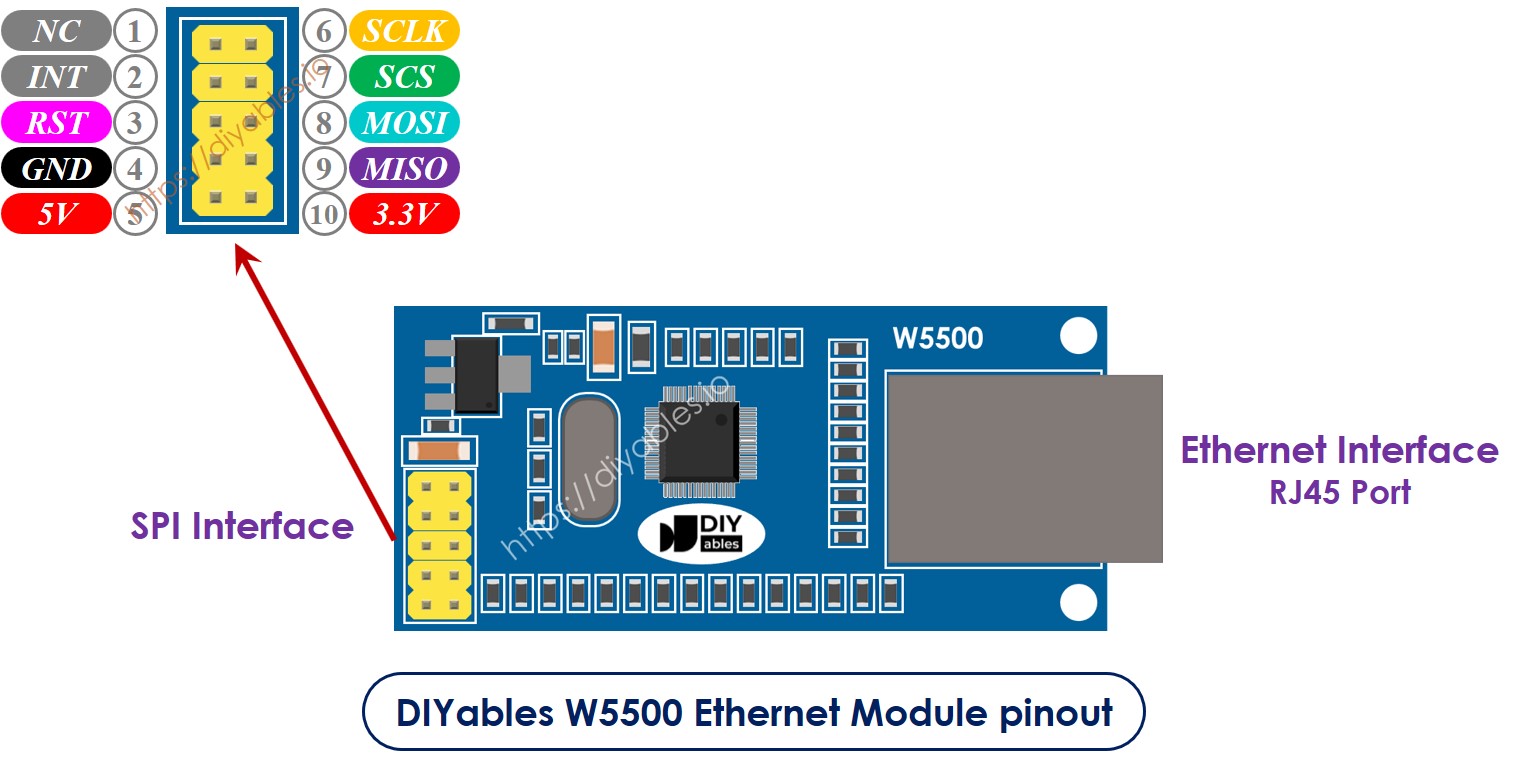

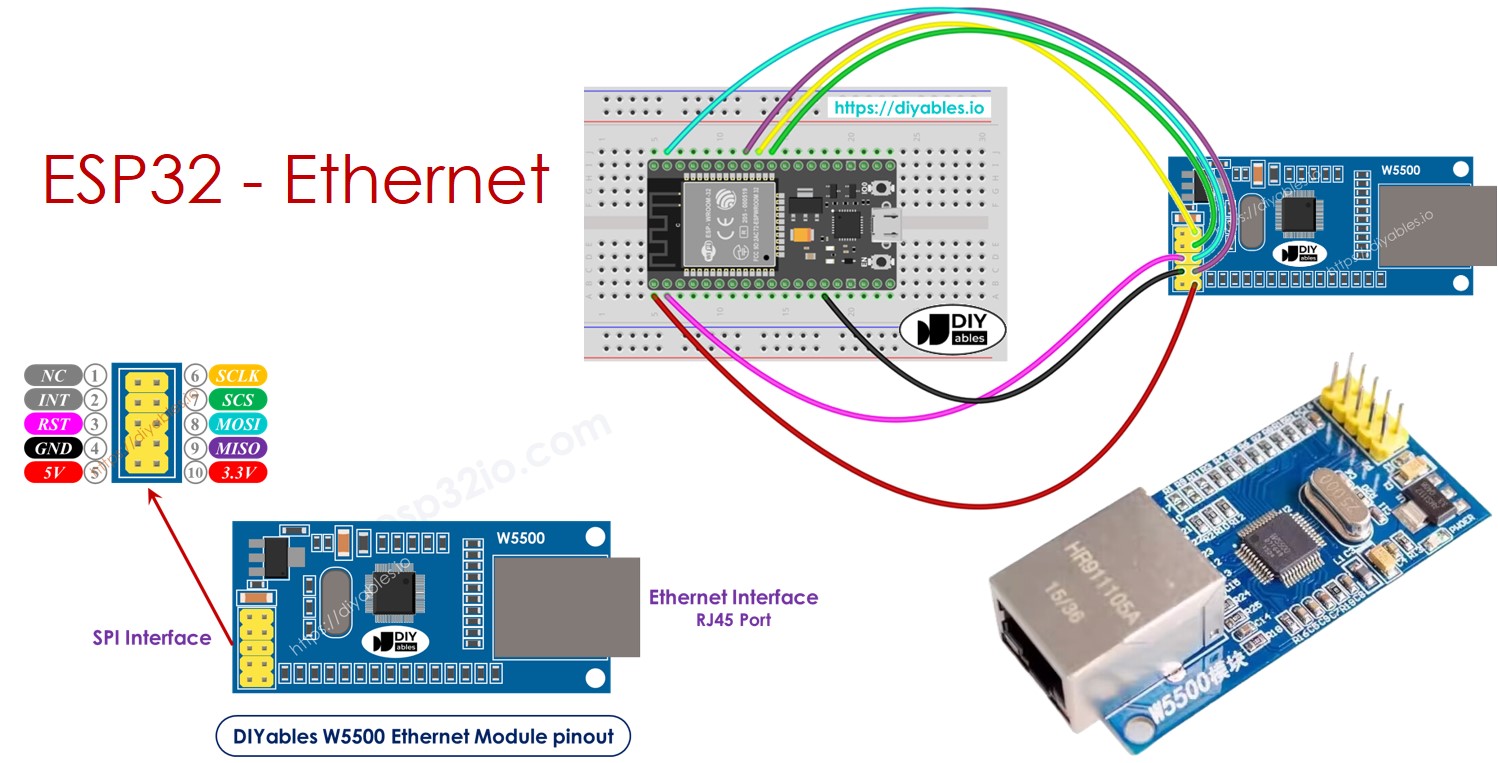

Over de W5500 Ethernet-module
De W5500 Ethernet-module heeft twee interfaces:
- RJ45-interface: voor aansluiting op router/switch via een Ethernetkabel
- SPI-interface: voor aansluiting op het ESP32 board, met 10 pinnen:
- NC pin: deze pin niet aansluiten.
- INT pin: deze pin niet aansluiten.
- RST pin: reset pin, sluit deze pin aan op de EN pin van de ESP32.
- GND pin: sluit deze pin aan op de GND pin van de ESP32.
- 5V pin: deze pin niet aansluiten.
- 3.3V pin: sluit deze pin aan op de 3.3V pin van de ESP32.
- MISO pin: sluit deze pin aan op de SPI MISO pin van de ESP32.
- MOSI pin: sluit deze pin aan op de SPI MOSI pin van de ESP32.
- SCS pin: sluit deze pin aan op de SPI CS pin van de ESP32.
- SCLK pin: sluit deze pin aan op de SPI SCK pin van de ESP32.
image source: diyables.io

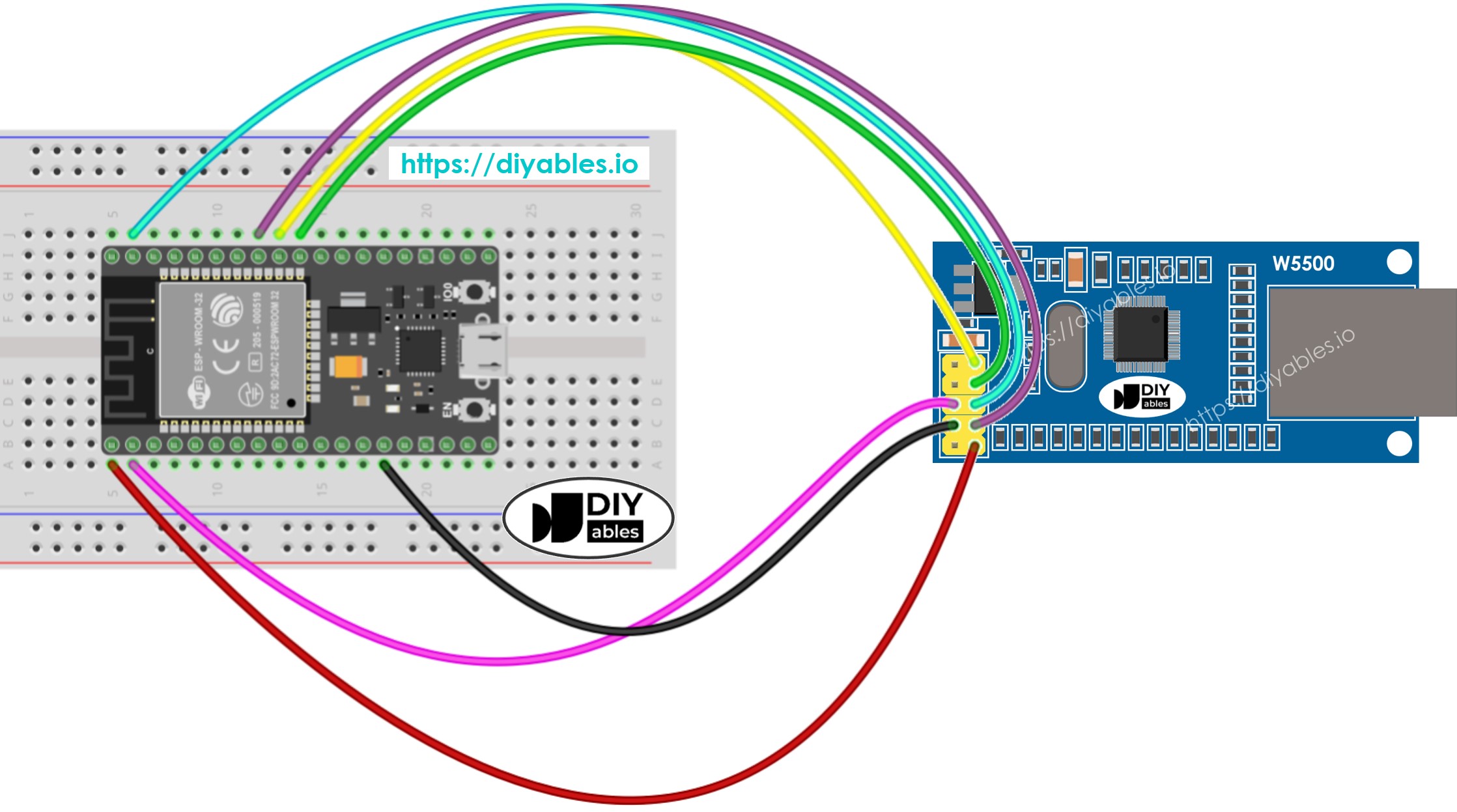

Aansluitschema tussen ESP32 en W5500 Ethernet-module
This image is created using Fritzing. Click to enlarge image
image source: diyables.io
ESP32 code voor Ethernet Module - HTTP verzoek via Ethernet
De onderstaande code functioneert als een webclient die HTTP-verzoeken verstuurt naar de webserver op http://example.com/.
/*
* Deze ESP32 code is ontwikkeld door newbiely.nl
* Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/esp32/esp32-ethernet
*/
#include <SPI.h>
#include <Ethernet.h>
// replace the MAC address below by the MAC address printed on a sticker on the Arduino Shield 2
byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xEF };
EthernetClient client;
int HTTP_PORT = 80;
String HTTP_METHOD = "GET"; // or POST
char HOST_NAME[] = "example.com";
String PATH_NAME = "/";
void setup() {
Serial.begin(9600);
delay(1000);
Serial.println("ESP32 - Ethernet Tutorial");
// initialize the Ethernet shield using DHCP:
if (Ethernet.begin(mac) == 0) {
Serial.println("Failed to obtaining an IP address");
// check for Ethernet hardware present
if (Ethernet.hardwareStatus() == EthernetNoHardware)
Serial.println("Ethernet shield was not found");
// check for Ethernet cable
if (Ethernet.linkStatus() == LinkOFF)
Serial.println("Ethernet cable is not connected.");
while (true)
;
}
// connect to web server on port 80:
if (client.connect(HOST_NAME, HTTP_PORT)) {
// if connected:
Serial.println("Connected to server");
// make a HTTP request:
// send HTTP header
client.println(HTTP_METHOD + " " + PATH_NAME + " HTTP/1.1");
client.println("Host: " + String(HOST_NAME));
client.println("Connection: close");
client.println(); // end HTTP header
while (client.connected()) {
if (client.available()) {
// read an incoming byte from the server and print it to serial monitor:
char c = client.read();
Serial.print(c);
}
}
// the server's disconnected, stop the client:
client.stop();
Serial.println();
Serial.println("disconnected");
} else { // if not connected:
Serial.println("connection failed");
}
}
void loop() {
}
Snel aan de slag
- Als u voor het eerst met ESP32 werkt, bekijk dan hoe u de omgeving instelt voor ESP32 in Arduino IDE.
- Maak de bedrading tussen de Ethernet-module en ESP32 zoals in het bovenstaande aansluitdiagram.
- Verbind de ESP32 met de pc via een USB-kabel.
- Verbind de Ethernet-module met uw router/switch via een Ethernet-kabel.
- Open Arduino IDE op uw pc.
- Selecteer het juiste ESP32 board (bijv. ESP32 Dev Module) en de juiste COM-poort.

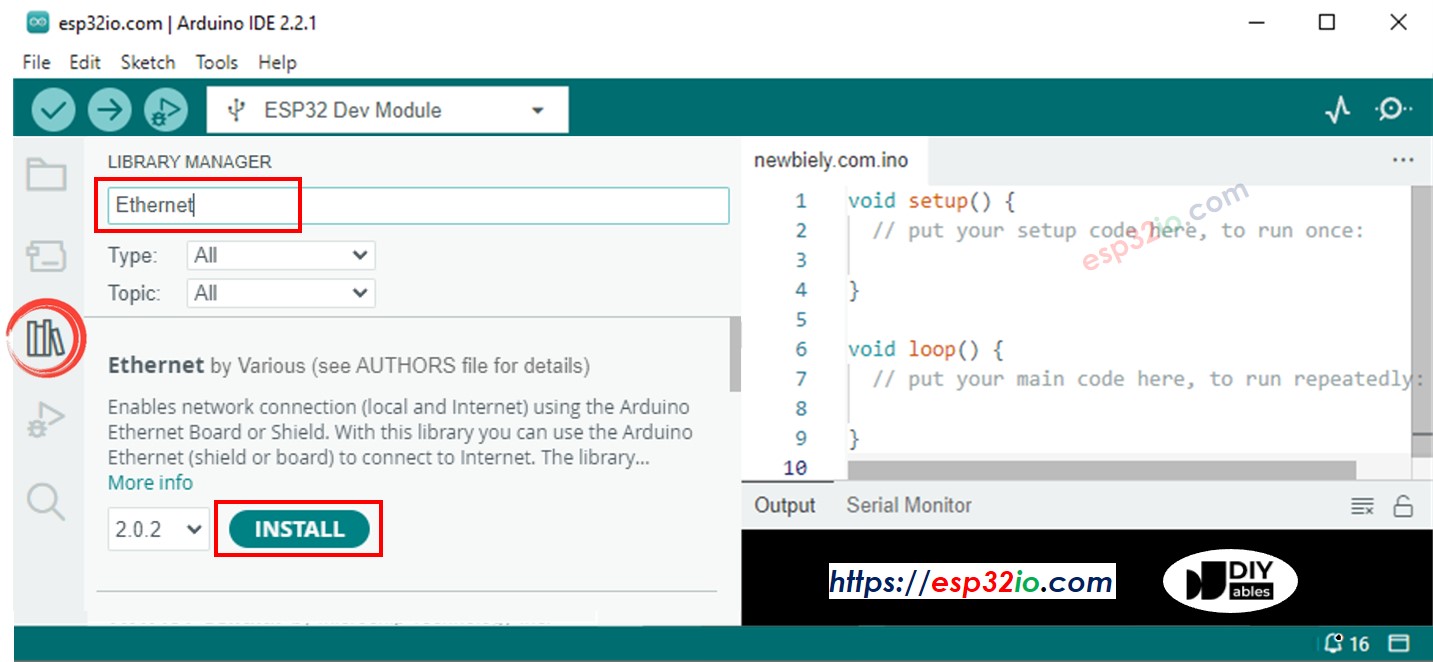

- Klik op het Libraries icoon in de linkerzijbalk van Arduino IDE.
- Zoek op “Ethernet” en selecteer de Ethernet library van Various.
- Klik op de Installeren-knop om de Ethernet library te installeren.
- Open de Seriële Monitor in Arduino IDE.
- Kopieer de bovenstaande code en plak deze in Arduino IDE.
- Klik op de Uploaden-knop om de code naar de ESP32 te uploaden.
- Bekijk het resultaat in de Seriële Monitor, dit ziet er ongeveer zo uit:
COM6
ESP32 - Ethernet Tutorial
Connected to server
HTTP/1.1 200 OK
Accept-Ranges: bytes
Age: 208425
Cache-Control: max-age=604800
Content-Type: text/html; charset=UTF-8
Date: Fri, 12 Jul 2024 07:08:42 GMT
Etag: "3147526947"
Expires: Fri, 19 Jul 2024 07:08:42 GMT
Last-Modified: Thu, 17 Oct 2019 07:18:26 GMT
Server: ECAcc (lac/55B8)
Vary: Accept-Encoding
X-Cache: HIT
Content-Length: 1256
Connection: close
<!doctype html>
<html>
<head>
<title>Example Domain</title>
<meta charset="utf-8" />
<meta http-equiv="Content-type" content="text/html; charset=utf-8" />
<meta name="viewport" content="width=device-width, initial-scale=1" />
</head>
<body>
<div>
<h1>Example Domain</h1>
<p>This domain is for use in illustrative examples in documents. You may use this
domain in literature without prior coordination or asking for permission.</p>
<p><a href="https://www.iana.org/domains/example">More information...</a></p>
</div>
</body>
</html>
disconnected
Autoscroll
Clear output
9600 baud
Newline
※ Notiz:
Als er een ander apparaat op hetzelfde lokale netwerk is met hetzelfde MAC-adres, kan dit niet werken.
ESP32 code voor Ethernet Module - Webserver
De onderstaande code verandert de ESP32 in een webserver die reageert op web browsers met een eenvoudige webpagina.
/*
* Deze ESP32 code is ontwikkeld door newbiely.nl
* Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/esp32/esp32-ethernet
*/
#include <SPI.h>
#include <Ethernet.h>
// replace the MAC address below by the MAC address printed on a sticker on the Arduino Shield 2
byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xEF };
EthernetServer server(80);
void setup() {
Serial.begin(9600);
delay(1000);
Serial.println("ESP32 - Ethernet Tutorial");
// initialize the Ethernet shield using DHCP:
if (Ethernet.begin(mac) == 0) {
Serial.println("Failed to obtaining an IP address");
// check for Ethernet hardware present
if (Ethernet.hardwareStatus() == EthernetNoHardware)
Serial.println("Ethernet shield was not found");
// check for Ethernet cable
if (Ethernet.linkStatus() == LinkOFF)
Serial.println("Ethernet cable is not connected.");
while (true)
;
}
server.begin();
Serial.print("ESP32 - Web Server IP Address: ");
Serial.println(Ethernet.localIP());
}
void loop() {
// listen for incoming clients
EthernetClient client = server.available();
if (client) {
Serial.println("new client");
// an HTTP request ends with a blank line
bool currentLineIsBlank = true;
while (client.connected()) {
if (client.available()) {
char c = client.read();
Serial.write(c);
// if you've gotten to the end of the line (received a newline
// character) and the line is blank, the HTTP request has ended,
// so you can send a reply
if (c == '\n' && currentLineIsBlank) {
// send a standard HTTP response header
client.println("HTTP/1.1 200 OK");
client.println("Content-Type: text/html");
client.println("Connection: close"); // the connection will be closed after completion of the response
client.println();
client.println("<!DOCTYPE HTML>");
client.println("<html>");
client.println("<body>");
client.println("<h1>ESP32 Web Server with Ethernet</h1>");
client.println("</body>");
client.println("</html>");
break;
}
if (c == '\n') {
// you're starting a new line
currentLineIsBlank = true;
} else if (c != '\r') {
// you've gotten a character on the current line
currentLineIsBlank = false;
}
}
}
// give the web browser time to receive the data
delay(1);
// close the connection:
client.stop();
Serial.println("client disconnected");
}
}
Snel aan de slag
- Kopieer de bovenstaande code en plak deze in Arduino IDE.
- Klik op de Uploaden-knop om de code naar de ESP32 te uploaden.
- Bekijk het resultaat in de Seriële Monitor, dit ziet er ongeveer zo uit:
COM6
ESP32 - Ethernet Tutorial
ESP32 - Web Server IP Address: 192.168.0.2
Autoscroll
Clear output
9600 baud
Newline

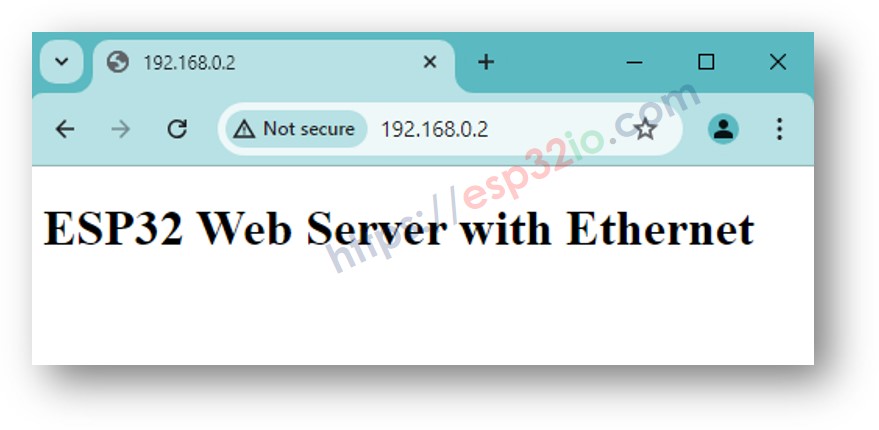

- Kopieer het bovenstaande IP-adres en plak het in de adresbalk van een webbrowser; u krijgt een eenvoudige webpagina te zien die door de ESP32 wordt geserveerd:
