Hoe ESP32 van stroom te voorzien

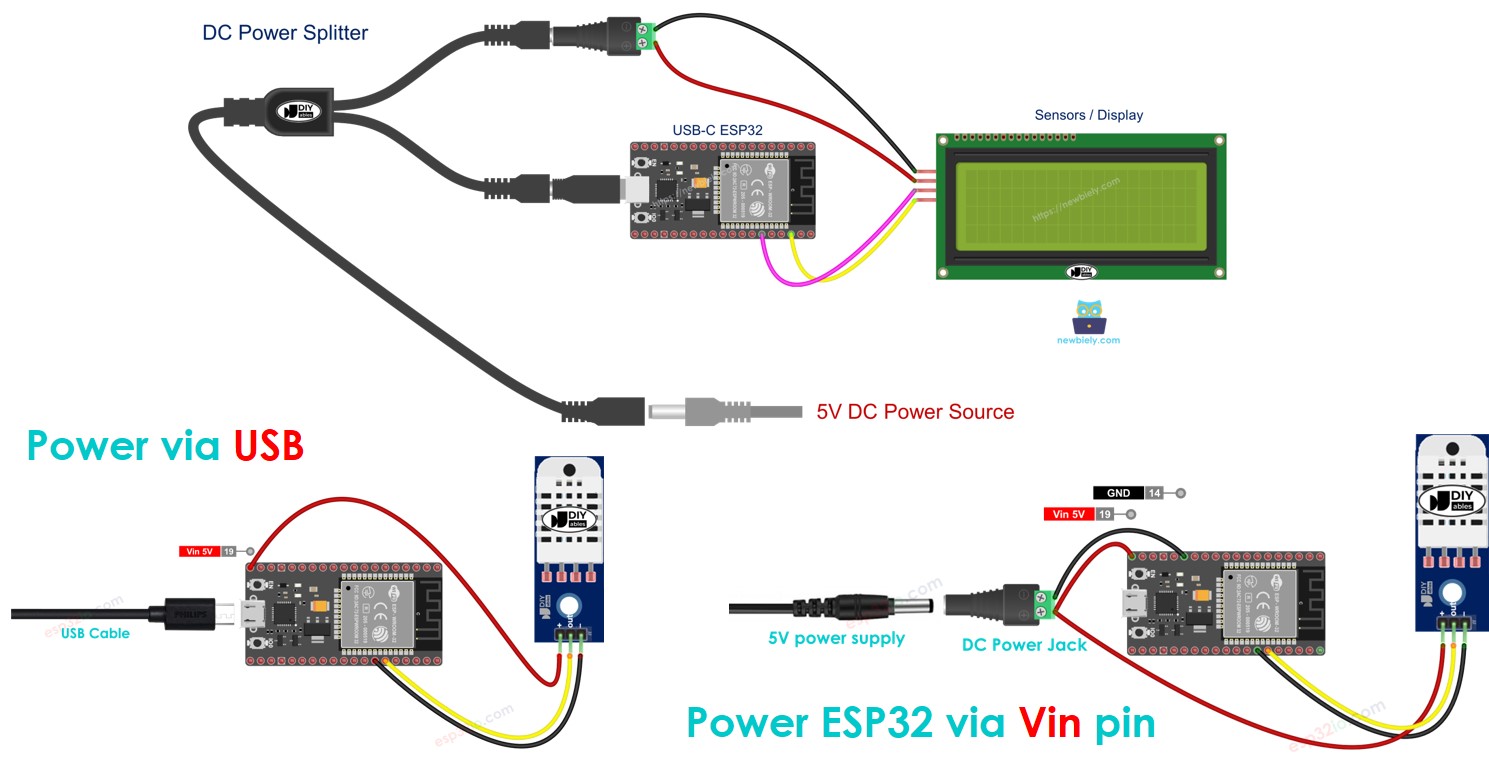

Deze handleiding leert u hoe u een ESP32 van stroom voorziet. U leert alle manieren om de ESP32 en aangesloten sensoren van stroom te voorzien.
- Hoe u de ESP32 via de USB-poort van stroom voorziet
- Hoe u de ESP32 en sensoren via de USB-poort van stroom voorziet
- Hoe u de ESP32 via de Vin-pin van stroom voorziet
- Hoe u de ESP32 en sensoren via de Vin-pin van stroom voorziet
- De beste methode om ESP32 en sensoren van stroom te voorzien
- Hoe u de bedrading eenvoudig en praktisch uitvoert
Hardware benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |

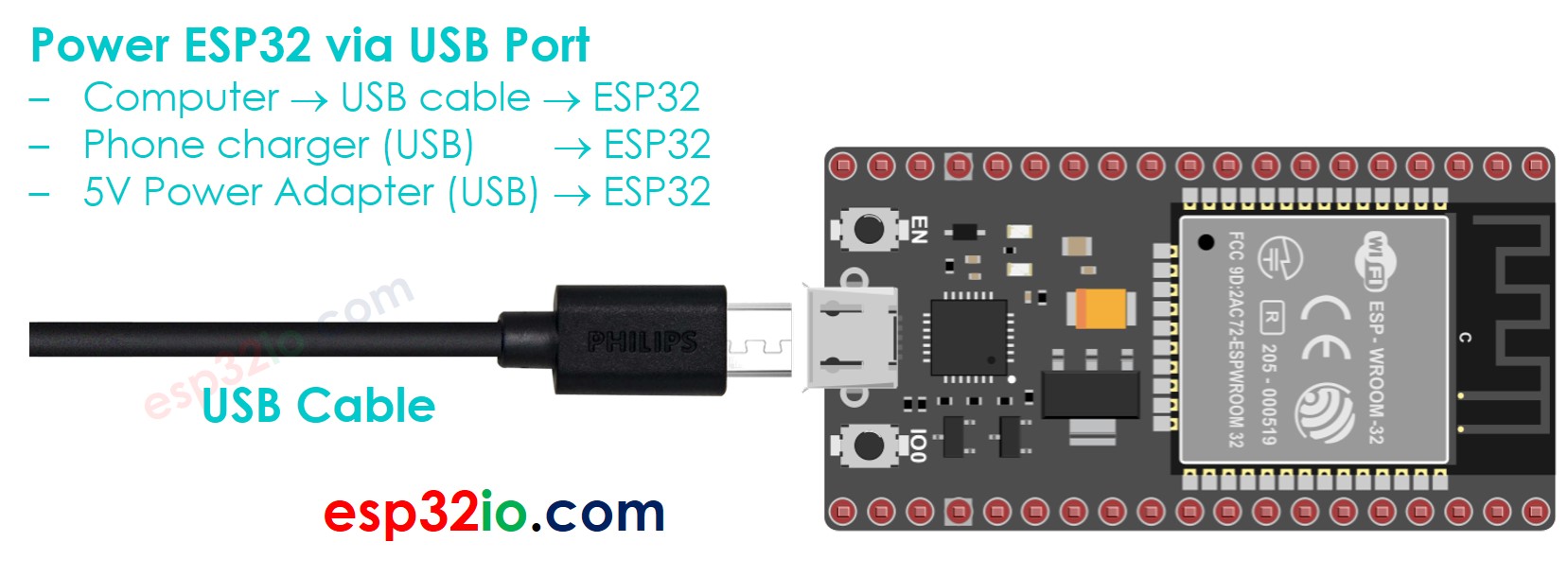

Hoe ESP32 via USB-poort van stroom voorzien
U kunt de volgende stroombronnen gebruiken om de ESP32 via de USB-poort van stroom te voorzien:
- Computer en USB-kabel
- Telefoonoplader (USB-aansluiting)
- 5V voedingsadapter (USB-aansluiting)
Hoe ESP32 en sensoren via USB-poort van stroom voorzien
Onderstaand diagram toont een voorbeeld van het voeden van de ESP32 (via USB-poort) en de DHT22 sensor.
U kunt de ESP32 via USB-poort van stroom voorzien zoals hierboven, en vervolgens stroom afnemen van de Vin-pin om sensoren van stroom te voorzien.

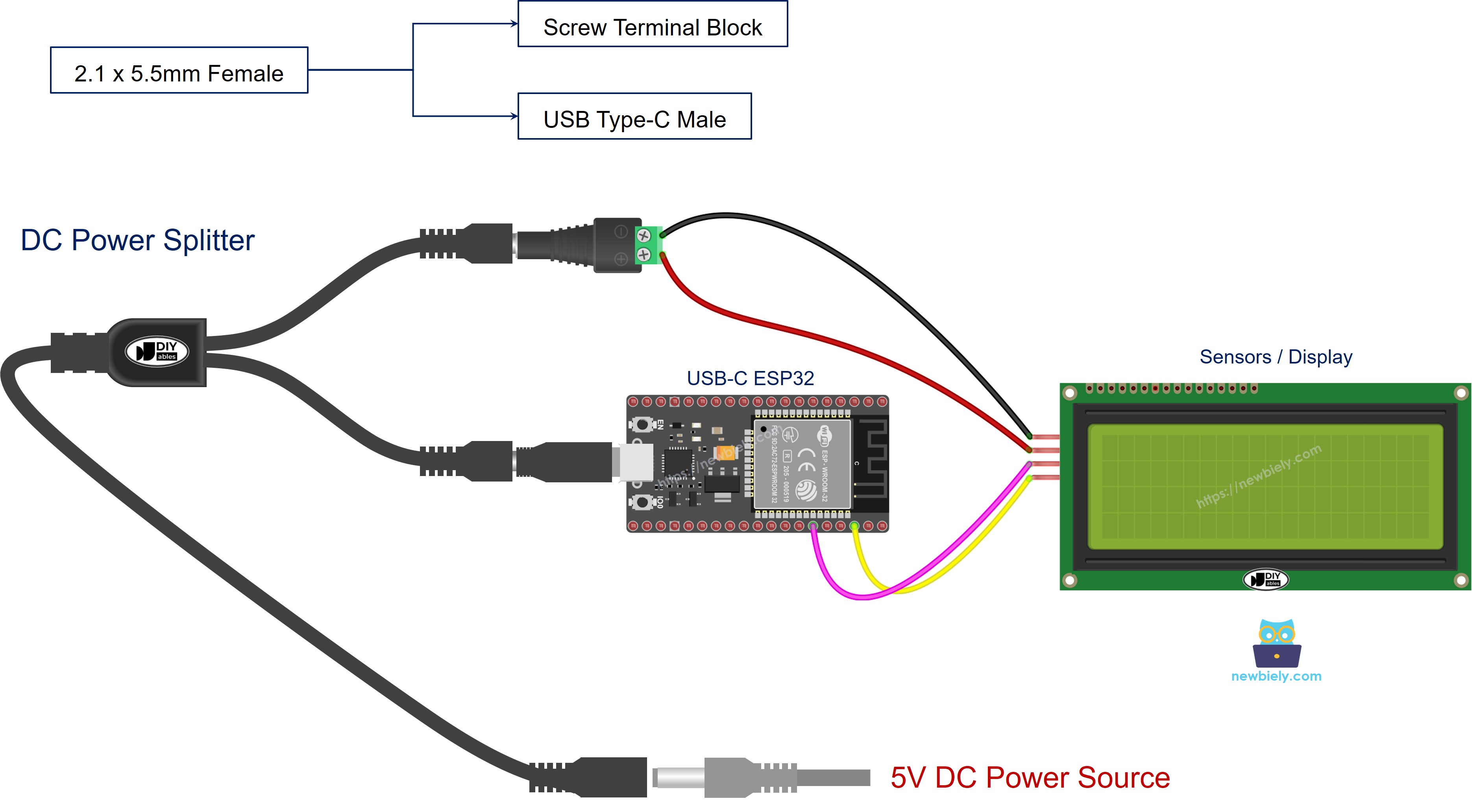

Houd er rekening mee dat deze methode alleen geschikt is voor enkele laagvermogen sensoren. Als u sensoren gebruikt met een hoger stroomverbruik, vermijd dan het voeden via de Vin-pin om schade aan uw ESP32-board te voorkomen. In elk geval is de veiligste manier om sensoren of displays apart van stroom te voorzien. Dit kunt u doen met behulp van deze stroomverdeler set, zoals hieronder weergegeven:
Hoe ESP32 via Vin-pin van stroom voorzien

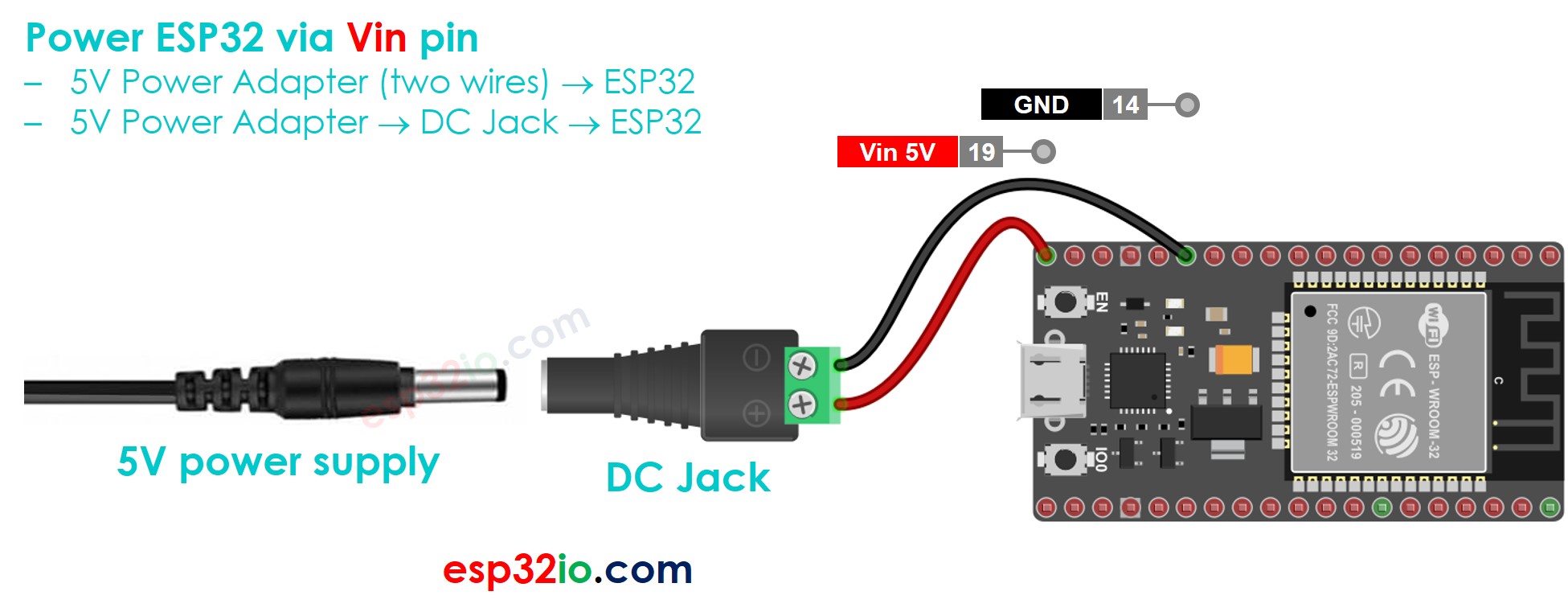

U kunt een 5V voedingsadapter met barrel jack gebruiken om de ESP32 via de Vin-pin van stroom te voorzien. Dit kan op twee manieren:
- Knip de kabel door en scheid de positieve en negatieve draden. Verbind vervolgens de positieve draad met de Vin-pin en de negatieve draad met een GND-pin van de ESP32
- (Aanbevolen) gebruik een DC Jack connector
Hoe ESP32 en sensoren via Vin-pin van stroom voorzien

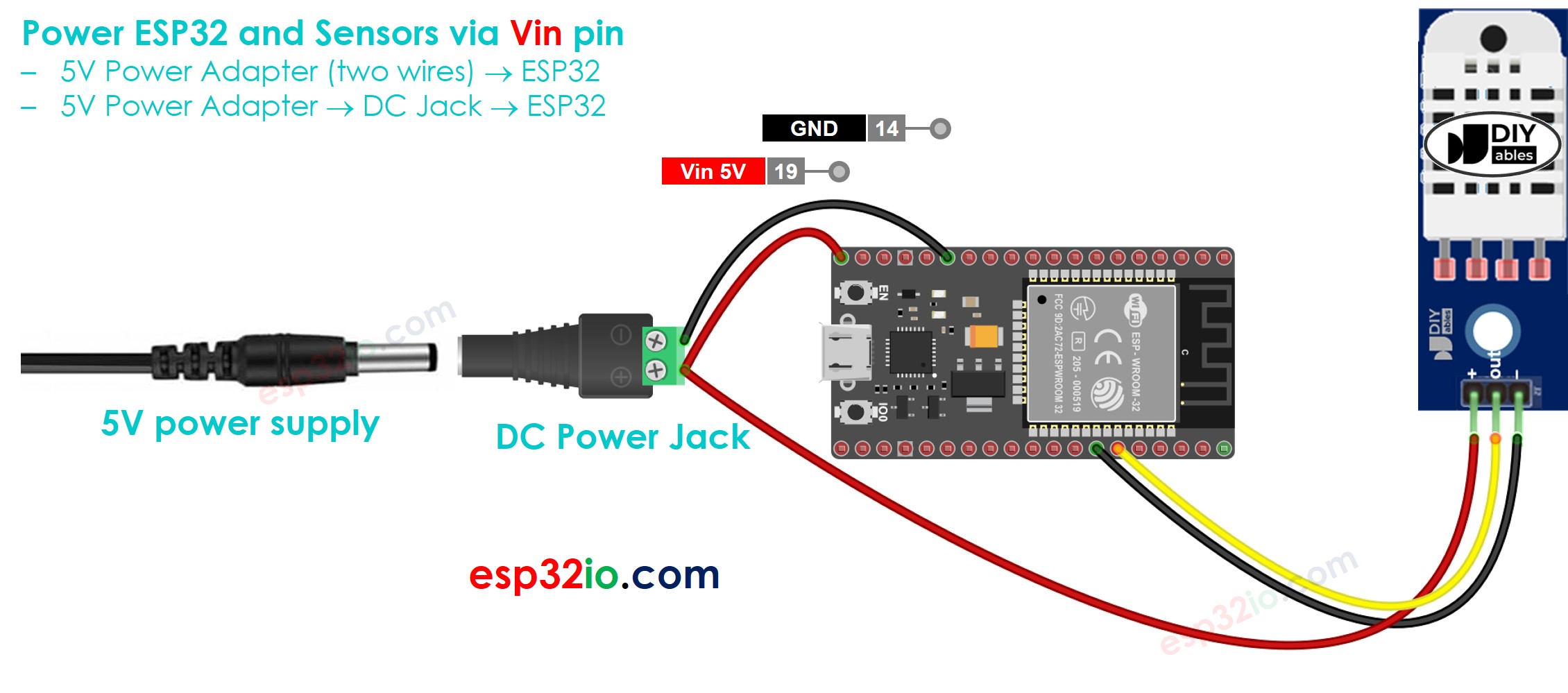

Onderstaand diagram toont een voorbeeld van het voeden van de ESP32 (via Vin-pin) en de DHT22 sensor met een 5V voedingsadapter.
De beste methode om ESP32 en sensoren van stroom te voorzien
Van de voorgestelde methodes wordt sterk aanbevolen om sensoren en externe componenten apart van stroom te voorzien. Deze opstelling zorgt ervoor dat motoren, sensoren, displays en andere randapparatuur een eigen voeding hebben, waardoor het ESP32-board beschermd wordt en elk onderdeel voldoende stroom krijgt.
Hoe u de bedrading eenvoudig en praktisch uitvoert

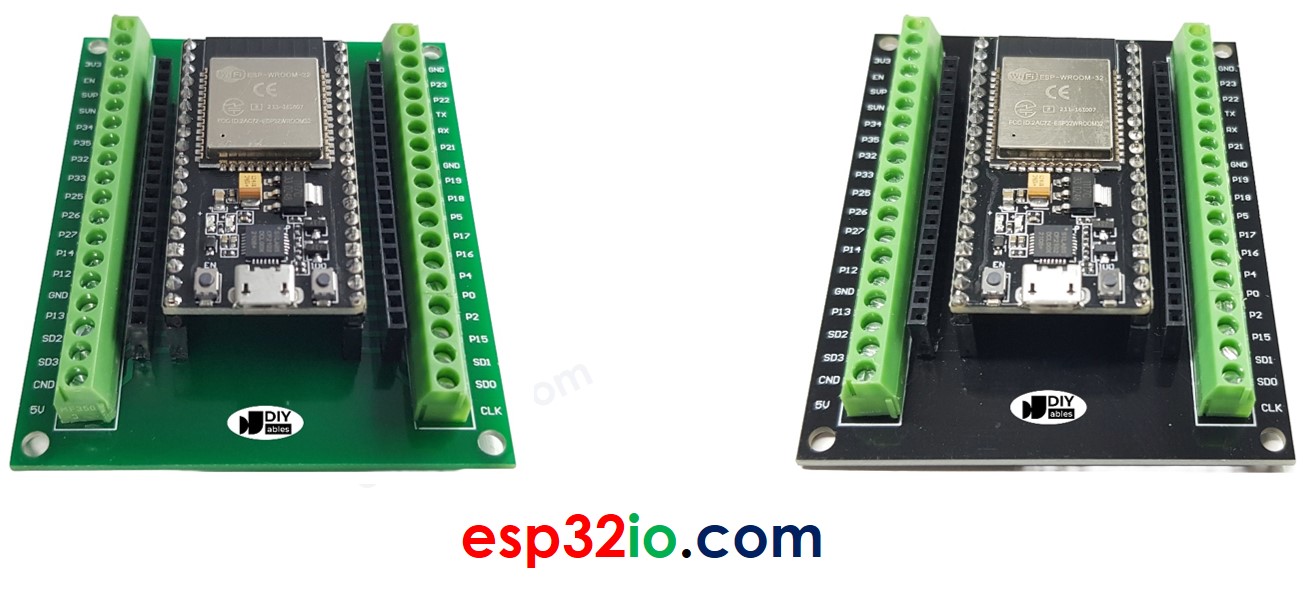

In de praktijk is een veilige, nette, veilige en handige methode voor bedrading vereist. De optimale oplossing is om een schroefterminal-board te gebruiken.
