ESP32 - DHT22 - OLED
Deze tutorial legt uit hoe u de temperatuur en luchtvochtigheid uitleest van de DHT22 module en deze weergeeft op een OLED scherm.
Hardware Benodigd
Of u kunt de volgende kits kopen:
| 1 | × | DIYables Sensorkit (30 sensoren/displays) | |
| 1 | × | DIYables Sensorkit (18 sensoren/displays) |
Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.
Over OLED scherm en DHT22 Temperatuur- en Luchtvochtigheid Sensor
Als u niet bekend bent met OLED schermen en de DHT22 temperatuur- en luchtvochtigheidssensor (pinout, werking, programmeren, enz.), leer er meer over in de volgende tutorials:
- ESP32 - OLED tutorial
- ESP32 - DHT22 tutorial

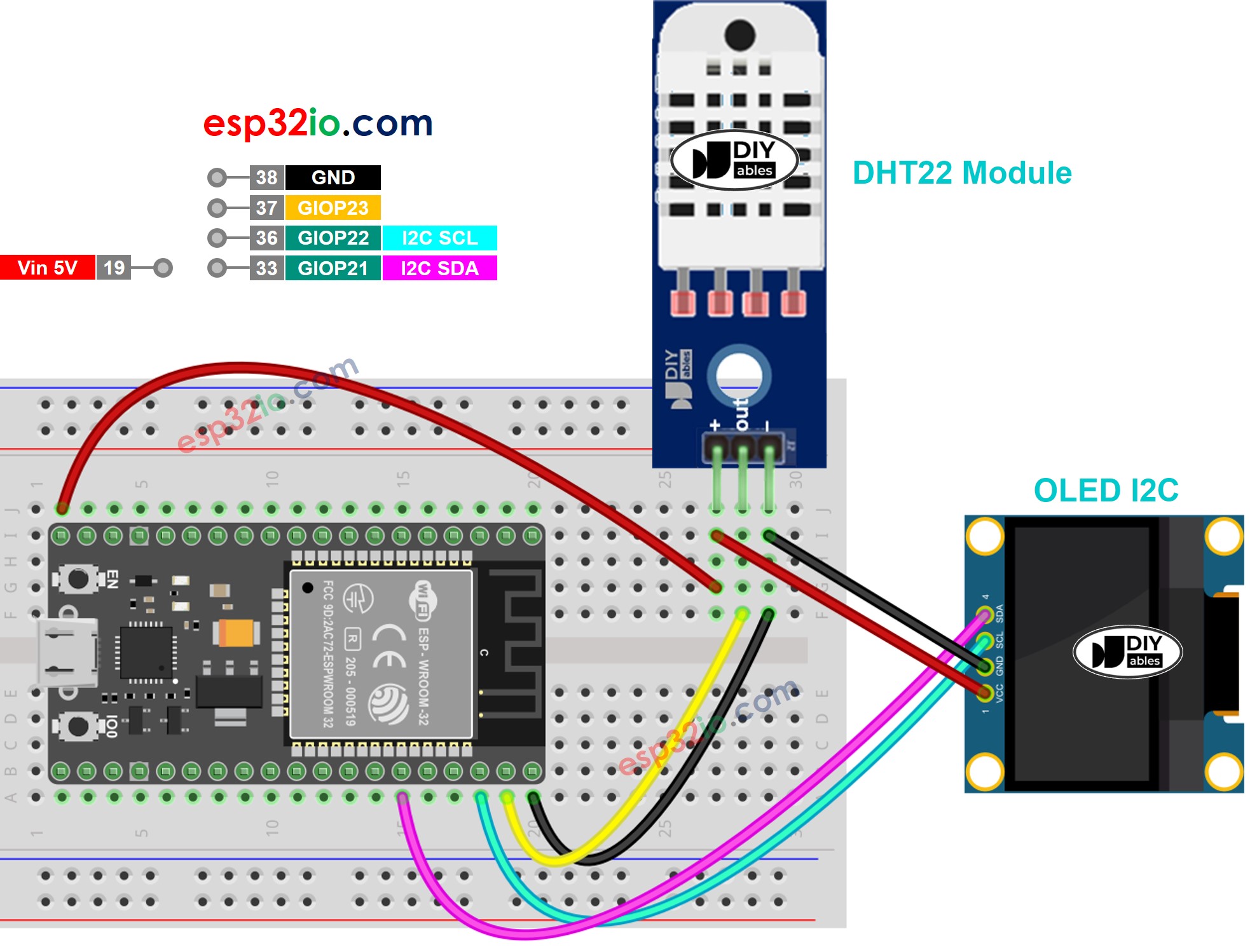

Bedradingsschema
This image is created using Fritzing. Click to enlarge image
ESP32 Code - DHT22 Sensor - OLED
/*
* Deze ESP32 code is ontwikkeld door newbiely.nl
* Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld.
* Voor volledige instructies en schema's, bezoek:
* https://newbiely.nl/tutorials/esp32/esp32-dht22-oled
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <DHT.h>
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels
#define DHT22_PIN 2 // The ESP32 pin GPIO23 connected to DHT22 sensor
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C
DHT dht22(DHT22_PIN, DHT22);
String temperature;
String humidity;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(3); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
dht22.begin(); // initialize DHT22 the temperature and humidity sensor
temperature.reserve(10); // to avoid fragmenting memory when using String
humidity.reserve(10); // to avoid fragmenting memory when using String
}
void loop() {
float humi = dht22.readHumidity(); // read humidity
float tempC = dht22.readTemperature(); // read temperature
// check if any reads failed
if (isnan(humi) || isnan(tempC)) {
temperature = "Failed";
humidity = "Failed";
} else {
temperature = String(tempC, 1); // one decimal places
temperature += char (247); // degree character
temperature += "C";
humidity = String(humi, 1); // one decimal places
humidity += "%";
Serial.print(tempC); // print to Serial Monitor
Serial.print("°C | " ); // print to Serial Monitor
Serial.print(humi); // print to Serial Monitor
Serial.println("%"); // print to Serial Monitor
}
oledDisplayCenter(temperature, humidity); // display temperature and humidity on OLED
}
void oledDisplayCenter(String temperature, String humidity) {
int16_t x1;
int16_t y1;
uint16_t width_T;
uint16_t height_T;
uint16_t width_H;
uint16_t height_H;
oled.getTextBounds(temperature, 0, 0, &x1, &y1, &width_T, &height_T);
oled.getTextBounds(temperature, 0, 0, &x1, &y1, &width_H, &height_H);
// display on horizontal and vertical center
oled.clearDisplay(); // clear display
oled.setCursor((SCREEN_WIDTH - width_T) / 2, SCREEN_HEIGHT/2 - height_T - 5);
oled.println(temperature); // text to display
oled.setCursor((SCREEN_WIDTH - width_H) / 2, SCREEN_HEIGHT/2 + 5);
oled.println(humidity); // text to display
oled.display();
}
Snel stappenplan
- Is het de eerste keer dat u ESP32 gebruikt? Bekijk dan hoe u de omgeving instelt voor ESP32 in Arduino IDE.
- Maak de bedrading zoals te zien is in bovenstaand schema.
- Verbind de ESP32 met uw pc via een micro USB kabel.
- Open Arduino IDE op uw computer.
- Selecteer het juiste ESP32 bord (bijv. ESP32 Dev Module) en de juiste COM-poort.
- Klik op het icoon Libraries in de linkerzijbalk van Arduino IDE.
- Zoek naar “SSD1306” en selecteer de SSD1306 bibliotheek van Adafruit.
- Klik op Installeren om de bibliotheek te installeren.
- U krijgt een melding om aanvullende bibliotheken te installeren.
- Klik op Alles installeren om alle afhankelijkheden te installeren.
- Zoek daarna op “DHT” en kies de DHT sensor bibliotheek van Adafruit.
- Klik op Installeren om de bibliotheek te installeren.
- U wordt gevraagd om overige afhankelijkheden te installeren.
- Klik op Alles installeren om ook deze te installeren.
- Kopieer de bovenstaande code en open deze in Arduino IDE.
- Klik op de Uploaden knop in Arduino IDE om de code naar de ESP32 te uploaden.
- Houd de sensor in warm en koud water, of houd de sensor in uw hand.
- Bekijk het resultaat op het OLED scherm en de Seriële Monitor.
※ Notiz:
De bovenstaande code centreert automatisch de tekst horizontaal en verticaal op het OLED scherm.
Video Tutorial
We overwegen het maken van videotutorials. Als u videotutorials belangrijk vindt, abonneer u dan op ons YouTube-kanaal om ons te motiveren de video's te maken.
Bekijk onze video-tutorial voor een visuele begeleiding bij dit project! De video biedt extra inzichten en stappen om u te helpen het maximale uit uw ESP32, DHT22 sensor en OLED display te halen.
