ESP32 - Besturing van Verwarmingselement

Deze handleiding legt uit hoe u de ESP32 gebruikt om een verwarmingselement te besturen. Op basis van deze tutorial leert u in een volgende handleiding hoe u een verwarmingssysteem bouwt.

Hardware Benodigd

1	×	ESP32 ESP-WROOM-32 Ontwikkelingsmodule
1	×	(Alternatief) ESP32 Uno-form board
1	×	(Alternatief) ESP32 S3 Uno-form board
1	×	USB-kabel Type-C
1	×	Relais
1	×	Verwarmingselement
1	×	12V Voeding adapter
1	×	(Optioneel) DC Voedingsconnector
1	×	Breadboard (experimenteerprint)
1	×	Jumper wires (verbindingsdraden)
1	×	(Aanbevolen) Schroefklem Uitbreidingsboard voor ESP32
1	×	(Aanbevolen) Breakout Expansion Board for ESP32
1	×	(Aanbevolen) Stromsplitter voor ESP32

Of u kunt de volgende kits kopen:

1	×	DIYables ESP32 Starterskit (ESP32 inbegrepen)
1	×	DIYables Sensorkit (30 sensoren/displays)
1	×	DIYables Sensorkit (18 sensoren/displays)

Openbaarmaking: Sommige van de links in deze sectie zijn Amazon-affiliate links. We kunnen een commissie ontvangen voor aankopen die via deze links worden gedaan, zonder extra kosten voor u. We waarderen uw steun.

Over het Verwarmingselement

Pinout

Een verwarmingselement heeft gewoonlijk twee pinnen:

Positieve (+) pin (rood): moet worden verbonden met 12V van de DC voeding
Negatieve (-) pin (zwart): moet worden verbonden met GND van de DC voeding

Hoe het Verwarmingselement te Bedienen

Als een 12V verwarmingselement gevoed wordt via een 12V voeding, geeft het warmte af. Om een verwarmingselement te besturen, moeten we een relais gebruiken tussen de ESP32 en het verwarmingselement. De ESP32 kan via het relais het verwarmingselement aan- en uitzetten. Als u niet bekend bent met relais (pinout, werking, programmeren...), leer dan meer over relais in de ESP32 - Relais tutorial.

Bedradingsschema

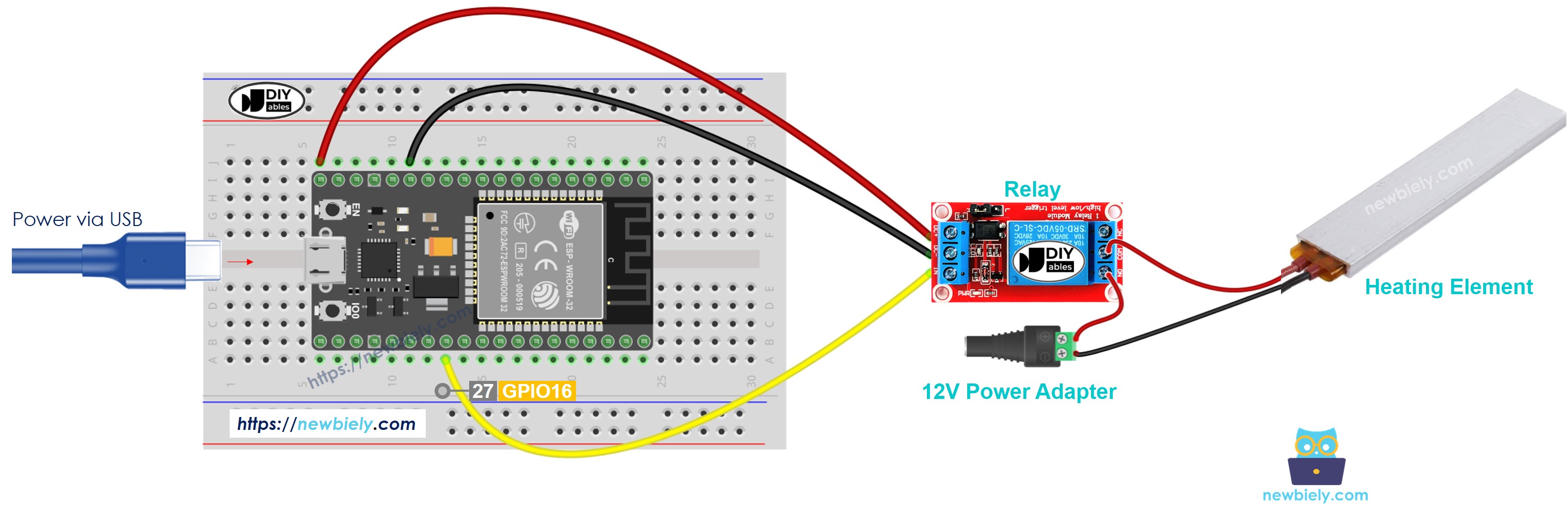

Hoe u de ESP32 aansluit en het verwarmingselement bedient via een breadboard (gevoed via USB-kabel)

This image is created using Fritzing. Click to enlarge image

Als u niet weet hoe u ESP32 en andere componenten van stroom moet voorzien, vindt u instructies in de volgende tutorial: Hoe ESP32 van stroom te voorzien.

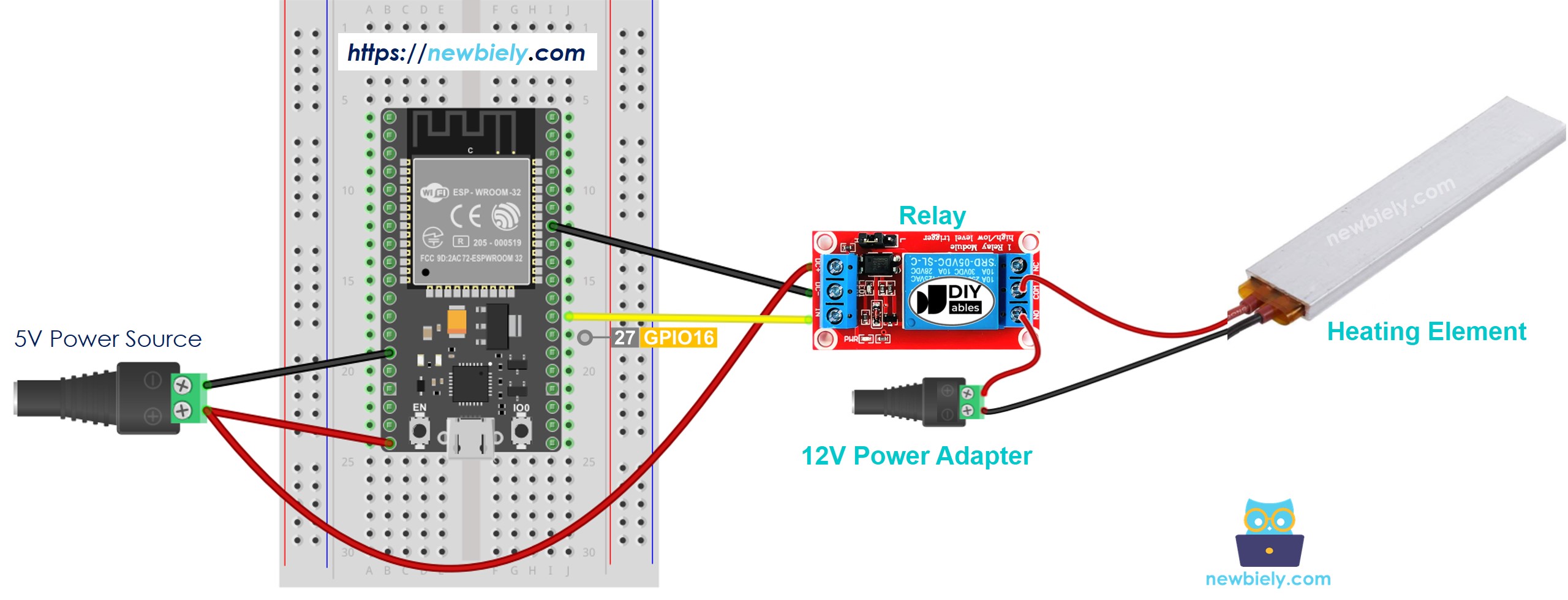

Hoe u de ESP32 aansluit en het verwarmingselement bedient via een breadboard (gevoed via Vin pin)

This image is created using Fritzing. Click to enlarge image

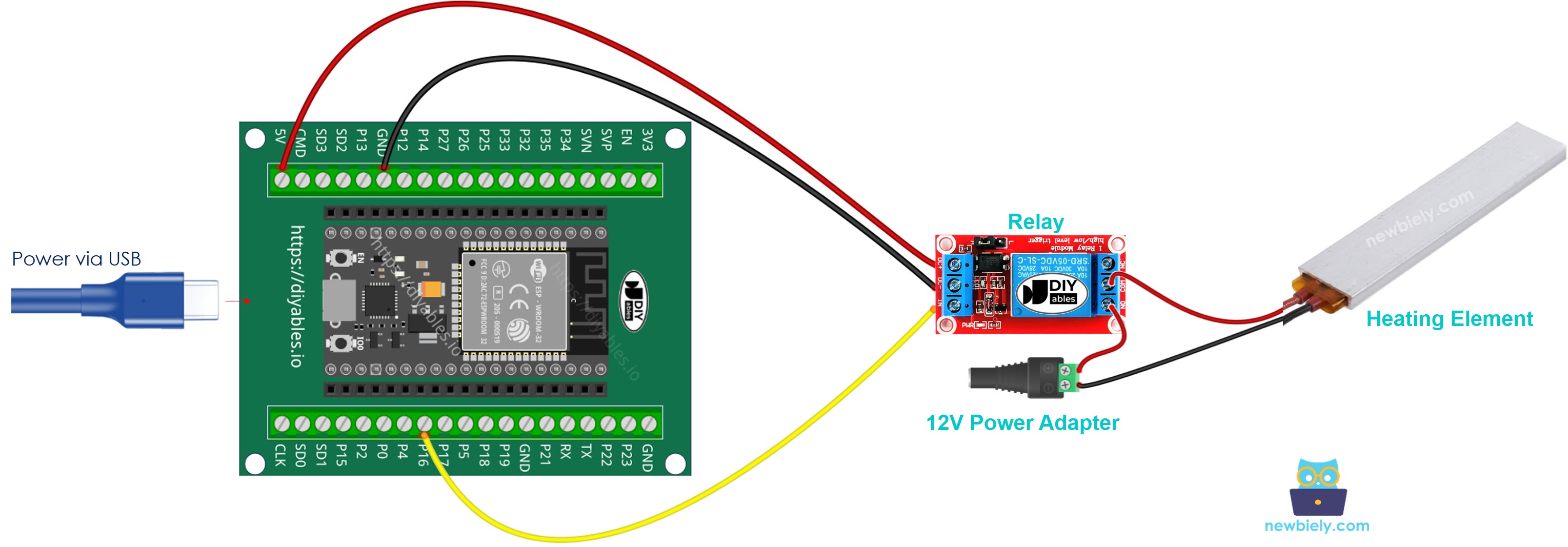

Hoe u de ESP32 aansluit en het verwarmingselement bedient via een schroefklem breakout board (gevoed via USB-kabel)

How to connect ESP32 and controls heating element

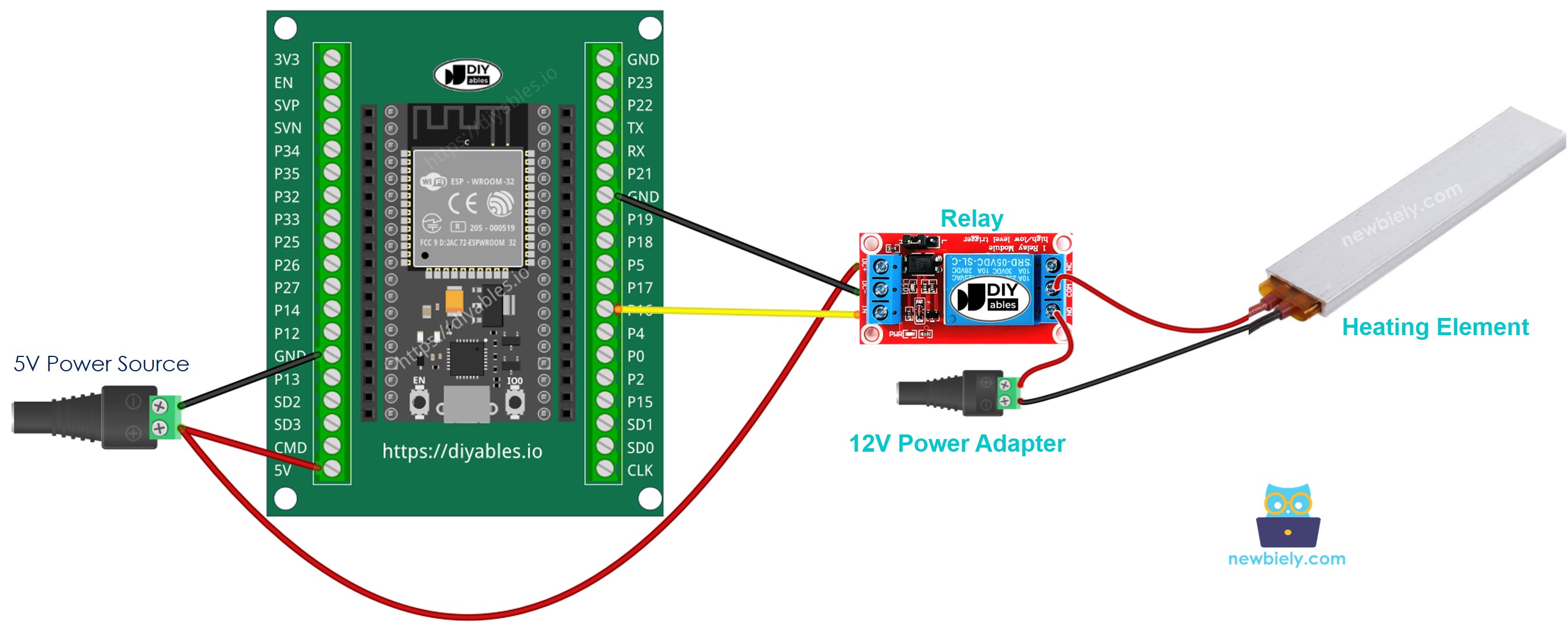

Hoe u de ESP32 aansluit en het verwarmingselement bedient via een schroefklem breakout board (gevoed via Vin pin)

How to wire ESP32 and controls heating element

ESP32 Code

De onderstaande code schakelt het verwarmingselement afwisselend 5 seconden AAN en 5 seconden UIT.

/* * Deze ESP32 code is ontwikkeld door newbiely.nl * Deze ESP32 code wordt zonder enige beperking aan het publiek beschikbaar gesteld. * Voor volledige instructies en schema's, bezoek: * https://newbiely.nl/tutorials/esp32/esp32-controls-heating-element */ #define RELAY_PIN 16 // ESP32 pin GPIO16 connected to the heating element via the relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on heating element 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off heating element 5 seconds delay(5000); }

Snelle Stappen

Verbind de ESP32 via USB-kabel met uw PC
Open de Arduino IDE, selecteer het juiste board en de juiste poort
Kopieer bovenstaande code en plak deze in de Arduino IDE
Compileer en upload de code naar de ESP32 door op de Upload knop te klikken in de Arduino IDE
Controleer de temperatuur van het verwarmingselement

Wees alstublieft voorzichtig. Het kan brandwonden veroorzaken en uw huis beschadigen. Dit is een serieus onderwerp en uw veiligheid staat voorop. Als u NIET 100% zeker weet wat u doet, raak dan niets aan en vraag hulp aan iemand die er verstand van heeft! Wij nemen geen enkele aansprakelijkheid voor uw veiligheid.

Code-uitleg

De bovenstaande ESP32-code bevat een uitleg regel voor regel. Lees alstublieft de commentaren in de code!
